SMPS چیست؟ در شبکه های کامپیوتری برای تما م تجهیزات اکتیو احتیاج به منابع تغذیه وجود دارد و این منابع تغذیه اکثرا سوئیچینگ میباشند لذا خیلی خلاصه به بررسی عملکرد و نکات فنی مربوط به این منابع تغذیه می پردازیم .وظیفه منابع تغذیه تبدیل ولتاژمتناوب برق شهر ( AC) به ولتاژهای DC مورد نیاز بوده وبه دودسته تقسیم می شوند:
امروزه تمام منابع تغذیه حتی شارژ موبایلها از تکنلوژی منابع تغذیه سوئیچینگ استفاده میکنند.یک منبع تغذیه سوئیچینگ همیشه در فرکانس بالاتری نسبت به برق شهر کار میکند و این به خاطر این است که با بالا بردن فرکانس کاری منبع تغذیه حجم و وزن ترانسفرماتور منبع تغذیه کاهش یافته و وزن و حجم کلی منبع تغذیه کاهش می یابد لازم به ذکر است که نوع هسته این ترانسفرماتورها ازفریت بوده ودر فرکانس بالا تلفات کم و راندمان بالایی دارند .

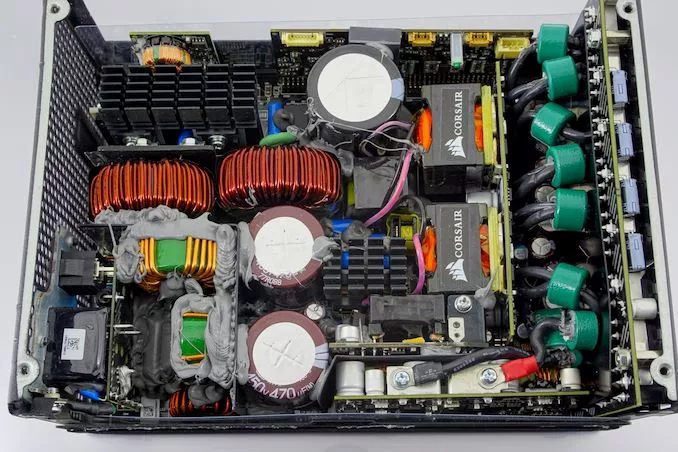

به همین دلیل به این منابع تغذیه High frequency swithching power supply می گویند.اساس کار یک منبع تغذیه سوئیچینگ با برق شهر به قرار زیر استدر ابتدا برق شهر یکسوشده و ولتاژ DC در حدود 330 ولت درست میشود سپس این ولتاژ توسط مدارات دیگری به ولتاژ AC با فرکانس بالا در حدود چند صد کیلو هرتز تبدیل میشود حال این ولتاژ را با یک ترانسفور ماتور فرکانس بالا میتوان به ولتاژ مورد نظر تبدیل کرد و در نهایت با استفاده از مدارات یکسوسازو فیلترخروجی ولتاژ DC مورد نیاز بدست می آید.
منابع تغذیه سوئیچینگ بسته به نوع توپولوژی استفاده شده در طراحی آنها انواع گوناگوگی دارند که معروفترین آ نها پوش پول-نیم پل-فلای بک- مبدل رزونانسی-مبدل کنترل جریان وغیره میباشند. مبدلهای رزونانسی در کولرهای کم مصرف اسپلیت استفاده می شود که طراحی پیچیده و راندمان بالایی دارندواز جدیدترین نوع منابع تغذیه سوئیچینگ هستند.ولی اکثر منابع تغذیه کامپیوترها نیم پل بوده و یا ترکیبی از فلای بک و مبدل کنترل جریان میباشند.
و اما در شبکه های کامپیوتری خصوصا در شبکه های بی سیم و شبکه های ستاره که از کابل UTP استفاده می کنند نویز منابع تغذیه سوئیچینگ باید پایین باشد تا در کار شبکه اخلالی بوجود نیاورد.با توجه به قسمتهای بالا در یک منبع تغذیه سوئیچینگ برای کاهش نویز خروجی سیستم باید فیلتر خروجی درست طراحی شود تا در خروجی نویز وجود نداشته باشد و برای بررسی نویز در خروجی منبع تغذیه میتوان از اسلیسکوپ استفاده کرد.
فیلتر ورودی هم از برگشت نویزهای فرکانس بالای منبع تغذیه به برق شهر جلوگیری می کند .در همه سیستمهای الکترونیکی از جمله شبکه های کا مپیوتری بیشتری خرابی سخت افزاری مربوط به منابع تغذیه سوئیچینگ می باشد و این به خاطر این است که ولتاژ وجریان کاری منابع تغذیه سوئیچینگ بالا می باشد. والمانهای الکترونیکی قدرت استفاده شده در منابع تغذیه سوئیچینگ طول عمر زیادی ندارند.
