چگونه ماشین مجازی VMware Workstation را به روتر سیسکو در GNS3 متصل کنیم؟ همونطور که می دونید دانشجوهای شبکه اکثر تمریناتشونو توی محیط مجازی پیاده سازی می کنن، در شبکه های واقعی که در سازمان ها و شرکت های بزرگ پیاده سازی میشه دستگاه های مختلفی با همدیگه تعامل دارن به عنوان مثال سرور و کلاینت ها توسط روتر و سوییچ های سیسکو با همدیگه ارتباط برقرار می کنن. متاسفانه VMWare فقط قابلیت شبیه سازی سیستم عامل های مختلف مثل Windows و Linux و Mikrotik OS و... و اتصالشون به همدیگه رو داره و نمیشه توش روتر و سوییچ سیسکو رو شبیه سازی کرد و کلاینت هارو توسط اون به همدیگه ارتباط داد. در این آموزش سعی کردم ساده ترین روش رو برای اتصال روتر روی GNS3 و سیستم عامل ویندوز روی VMWare Workstation رو آموزش بدم.در این آموزش از یک روتر 7200 سیسکو و 2 تا سیستم عامل ویندوز 7 نصب شده در VMWare Workstation استفاده میشه.

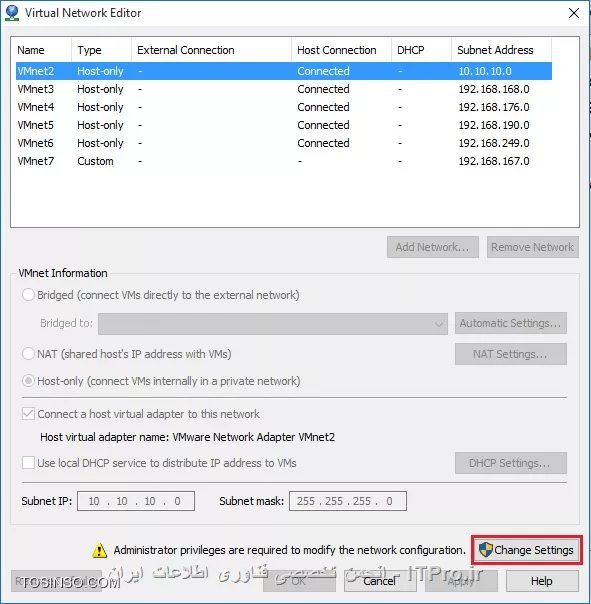

1) ابتدا نرم افزار Virtual Network Editor (که همراه با VMWare نصب میشه) رو اجرا می کنیم و روی گزینه Change Settings کلیک می کنیم تا دسترسی کاربرمون Administrator بشه و در نتیجه بتونیم تنظیمات اینترفیس های شبکه VMWare رو ویرایش کنیم:

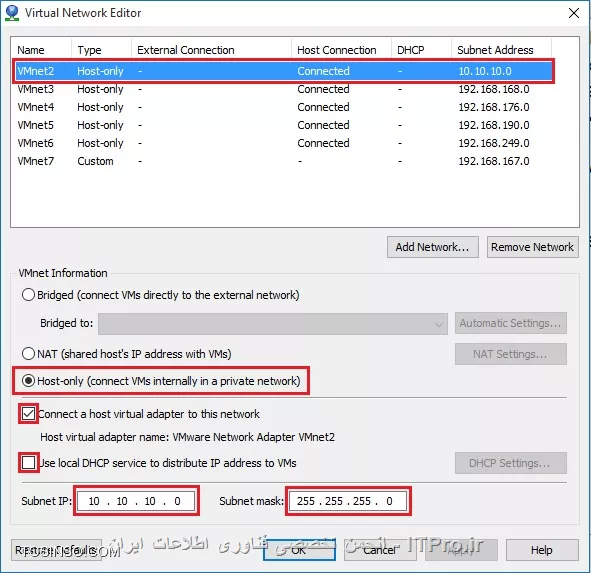

2) از کادر اینترفیس های مجازی، VMnet2 رو انتخاب کرده و طبق شکل زیر تنظیم کنید:

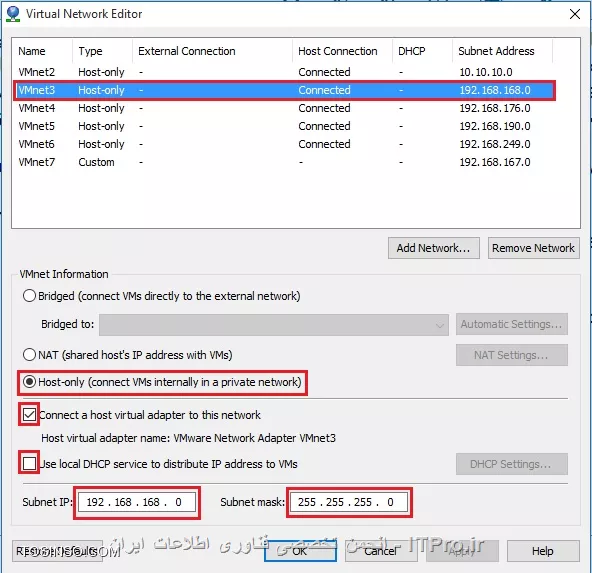

3) برای اینترفیس VMnet3 هم به شکل زیر عمل کنید:
4) روی OK کلیک کنید تا تنظیمات اعمال شود

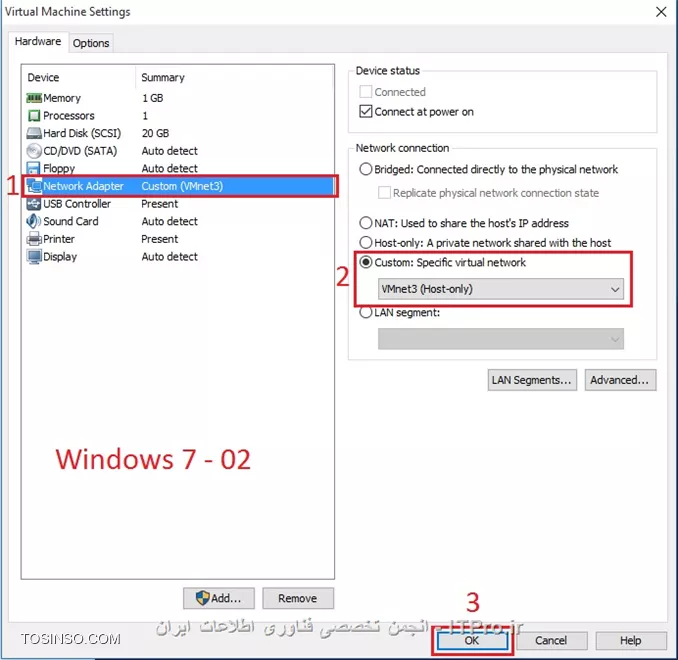

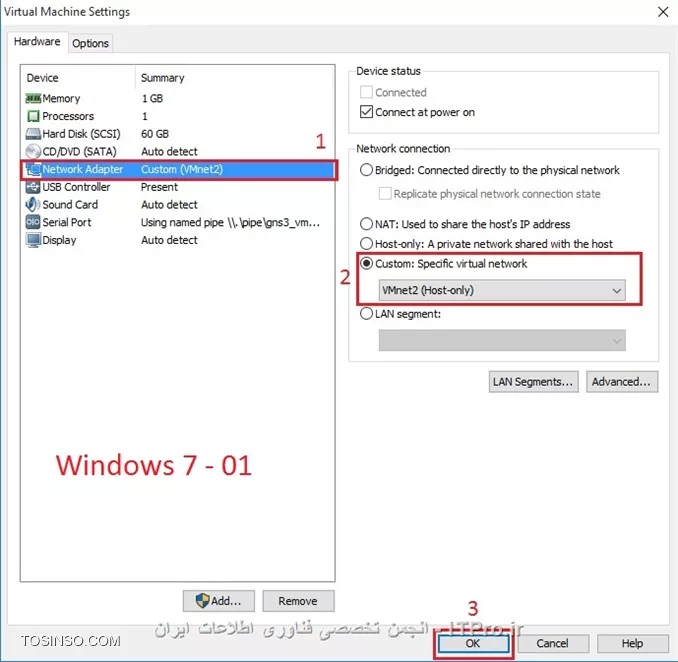

5) الان باید کارت شبکه ماشین های مجازیمونو با این اینترفیس ها ارتباط بدیم، برای این کار در VMWare به بخش Virtual Machine Setting ماشین مجازی های مربوطه رفته و طبق شکل های زیر Network Connection کارت های شبکه مربوطه رو به ترتیب تغییر بدید به VMnet2 و VMnet3

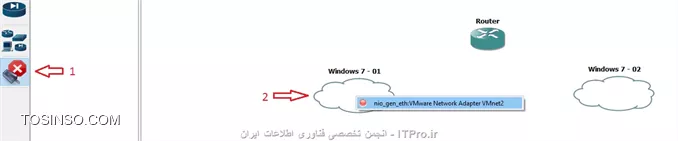

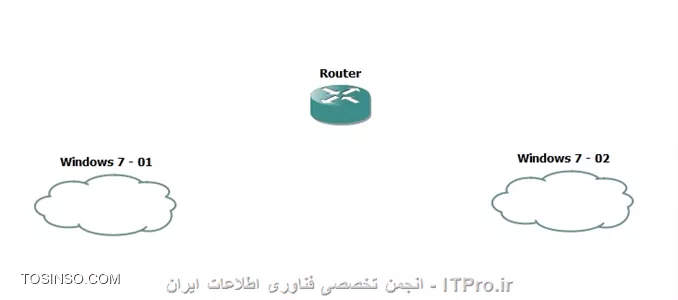

6) در GNS3 یک روتر (که دارای دو اینترفیس Ethernet باشد) اضافه کرده و 2 عد Cloud! اضافه کنید سپس Cloud هارو طبق شکل زیر Rename کنید:
7) روی کلاد Windows 7 - 01 کلیک راست کرده و طبق شکل زیر اینترفیس VMnet2 رو اضافه کنید

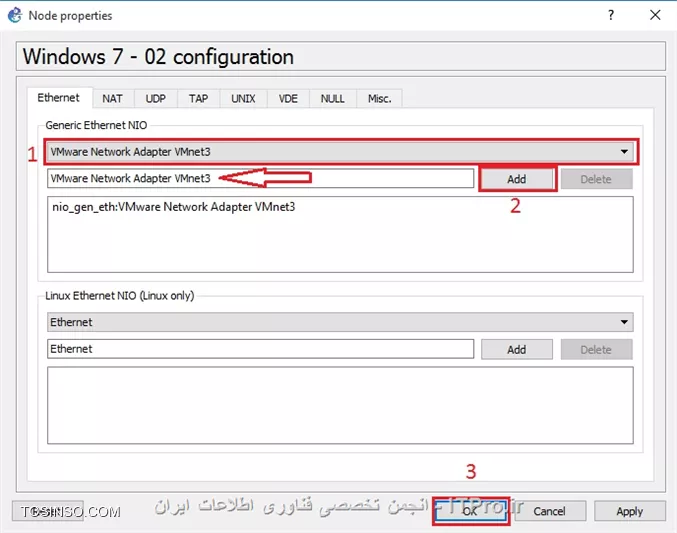

8) روی کلاد Windows 7 - 02 مانند بالا عمل کرده و VMnet3 رو اضافه کنید

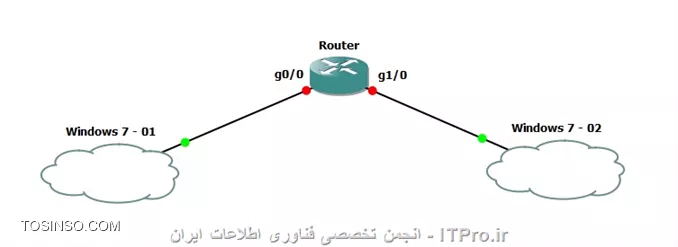

10) طبق شکل زیر اینترفیس های VMnet2 و VMnet3 ماشین های مجازی رو به اینترفیس های Router وصل کنید
11) حالا می تونید ماشین های مجازی رو در VMWare و روتر رو در GNS3 روشن کنید

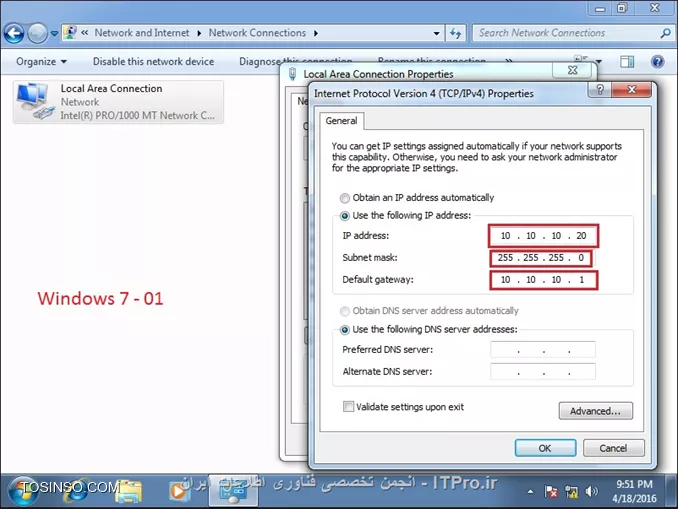

12) در ویندوزها تنظیمات کارت شبکه رو طبق شکل زیر تغییر بدید:
13) در روتر هم آدرس اینترفیس هارو مثل شکل زیر کانفیگ کنید و تمام!!

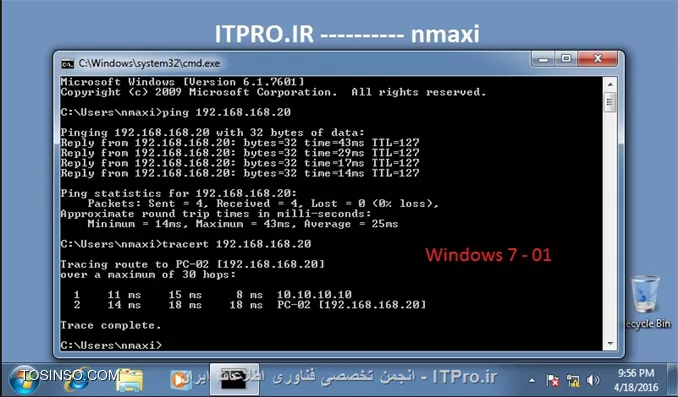

14) اگه پینگ نگرفتین یادتون نره فایروال ویندوزهارو خاموش کنید! و یا رول icmp echo request رو اضافه کنید بهش!
مزیت استفاده از Cloud در GNS3 اینه که: شما توسط این روش میتونید بدون کوچکترین Error و پیچیدگی هر نوع ماشین مجازی رو در VMWare به GNS3 متصل کنید، حتی خود سیستم عامل Host(که VMWare روش نصب شده) هم میتونه با ماشین های مجازی و روتر ارتباط برقرار کنه. موفق و توسینسو باشید :)
