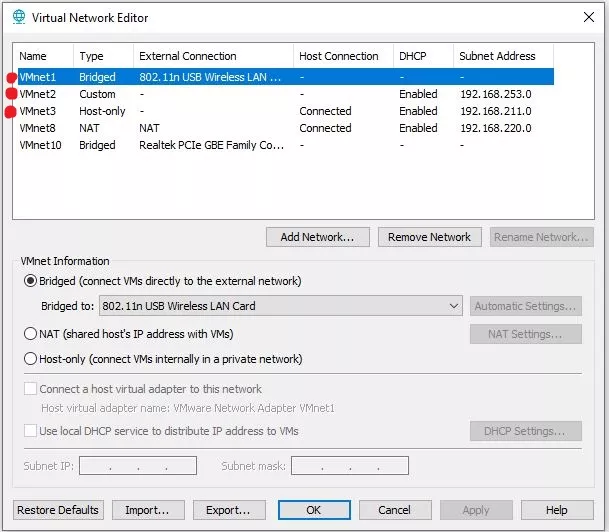

چگونه یک لابراتوار مجازی سازی راه اندازی کنیم؟ این مطلب در مورد اجرای لابراتوار مربوط به مدرک VCP شرکت VMware می باشد که بجای اجرا بروی WMware Workstation یا همان تایپ 2 مجازی سازی ، بصورت مستقیم بروی سرور ESXi 7 یا هر ورژنی از آن اجرا میشود . بصورت مثال شما سرور HP یا یک کیس با کانفیگ مناسب لابراتوار دارید و بروی سخت افزار ESXi را نصب کرده اید و میخواهید لابراتوار را اجرا کنید ، در این سناریو از یک سرور HPE 360DLp با کانفیگ 1.5 TB هارد و 127 گیگ رم استفاده شده است . شما میتوانید بایک کامپیوتر یا لپ تاپ با حداقل رم 32 استفاده کنید. چالش در قسمت کانفیگ نتورک این سرور می باشد . در WMware workstation شما چندین نتورک host only بوجود می آورید که شبکه های شما را مجزا میکند .
ولی در سرور ESXi ، مبحث host only تفاوت هایی دارد ، سناریو بصورت زیر می باشد و از اجزا زیر تشکیل شده است .

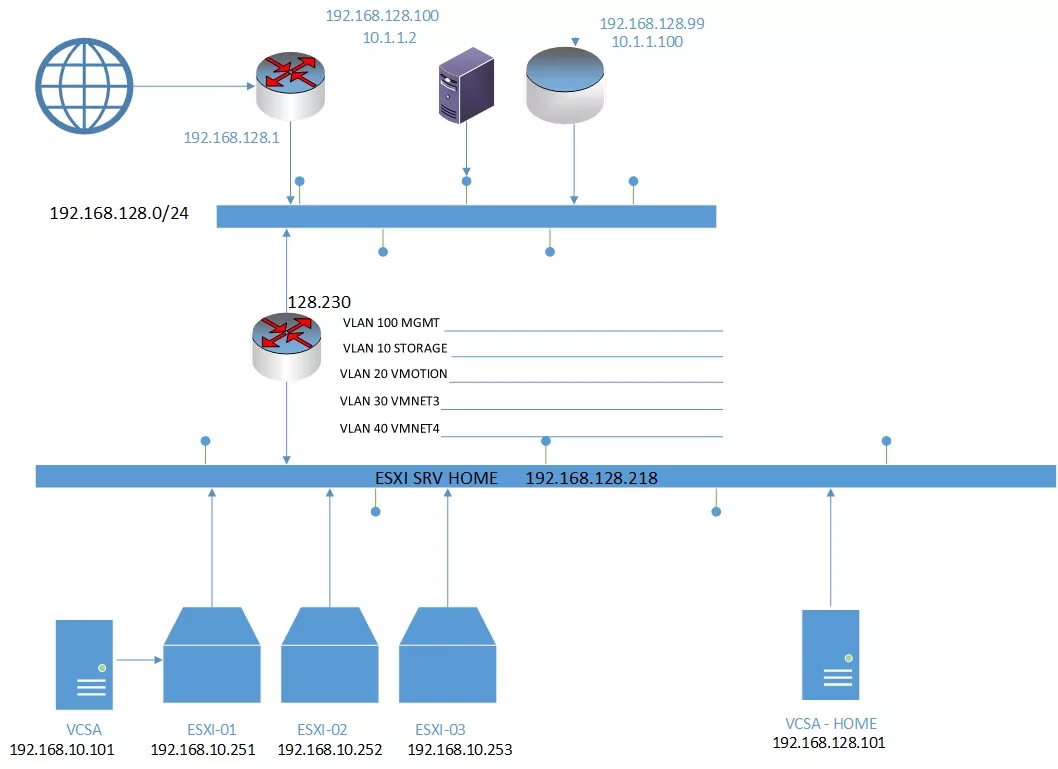

سرور HP که در دارای 4 پورت شبکه می باشد ، یک پورت به شبکه اینترنت منزل ارتباط دارد ، بروی سرور ESXi 7 اجرا شده که پورت vmnic0 به شبکه منزل وصل شده ، بروی این ESXi ماشین های مجازی دامین کنترلر و استورج open filer و روتر میکروتیک نصب است . سناریو مطابق تصویر میباشد .

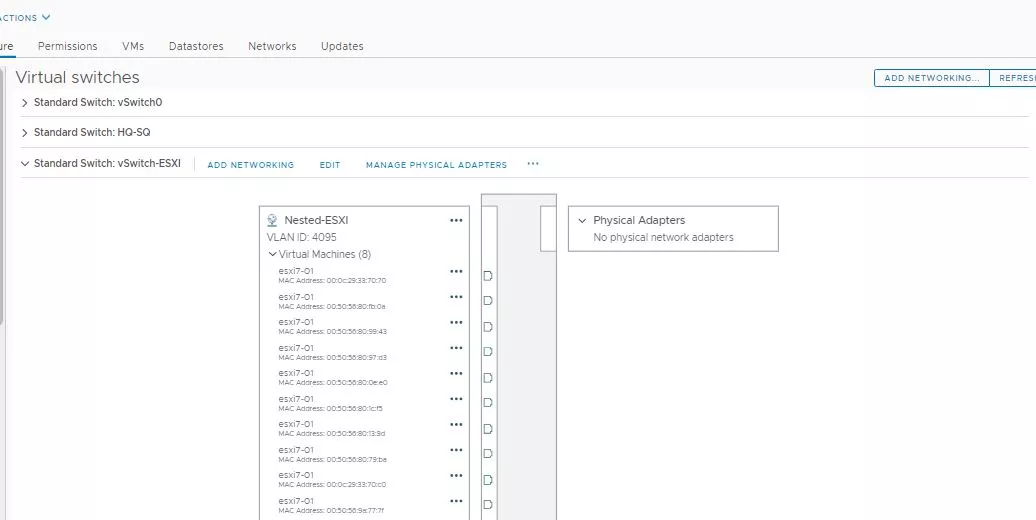

شبکه این ESXi هاست : یک standard سوییچ بنام nested-esxi که در قسمت تنظیمات all vlan و در قسمت security تمامی هر 3 مورد Promiscuous mode و MAC address changes و Forged transmits در حالت accept باشد .

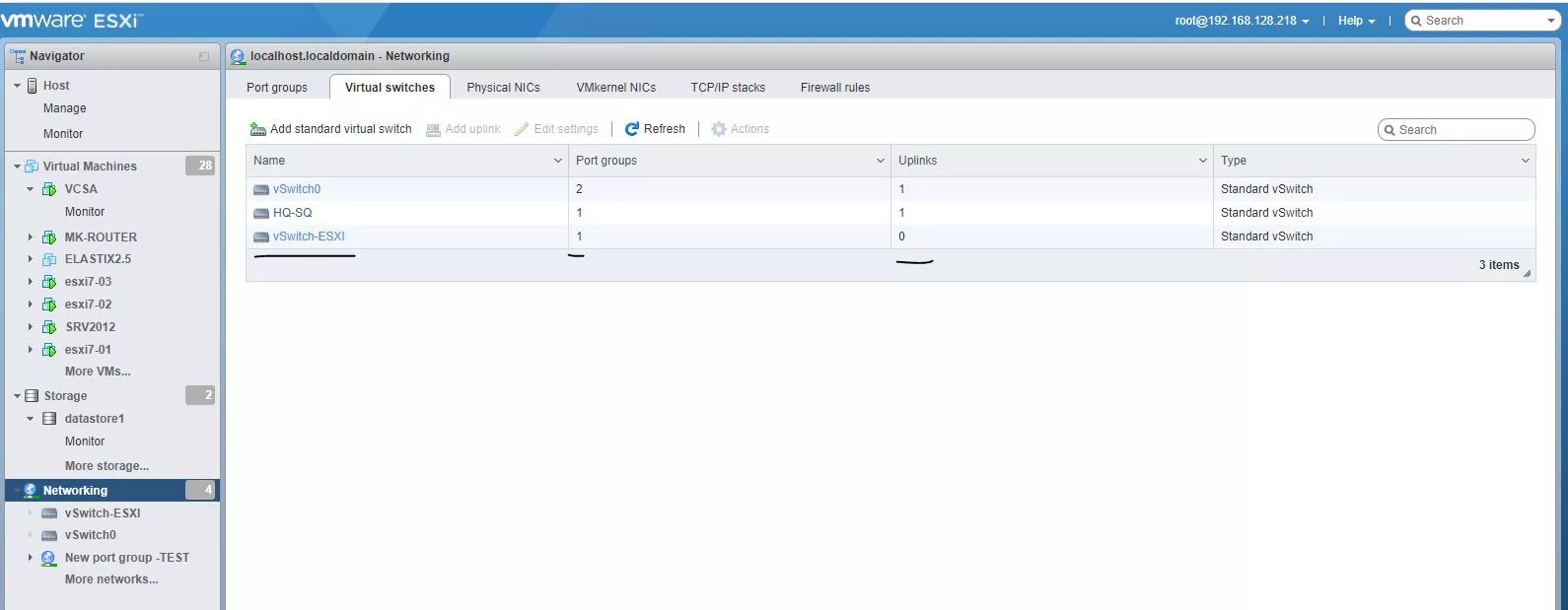

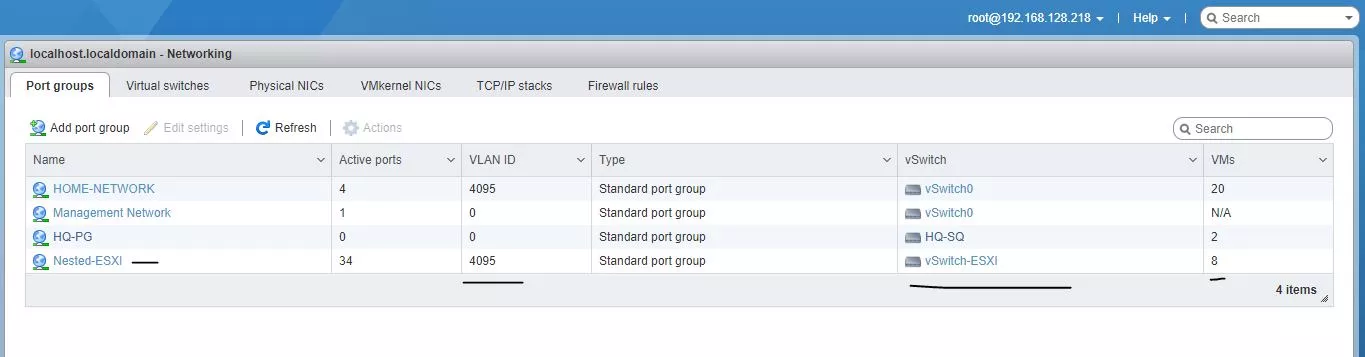

تنظیمات پورت گروپ و vSwitch بصورت تصویر می باشد .

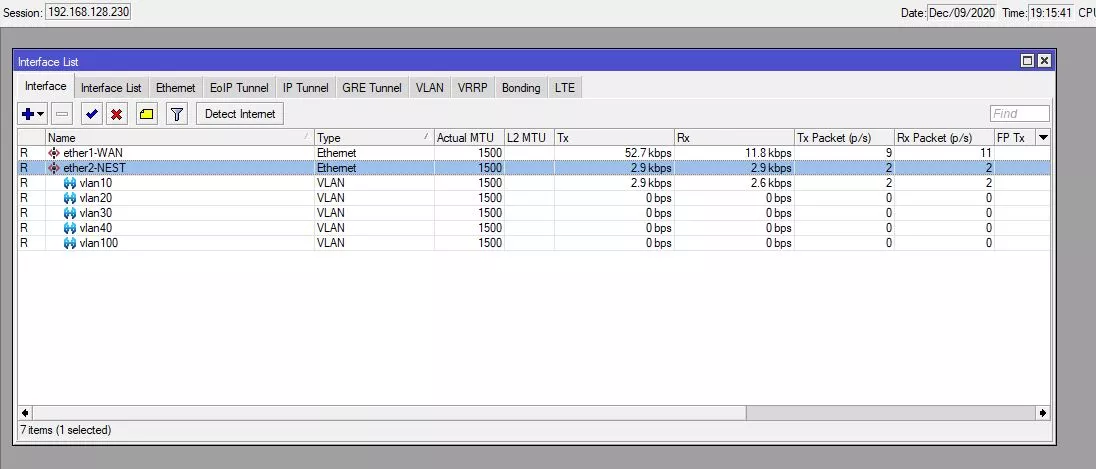

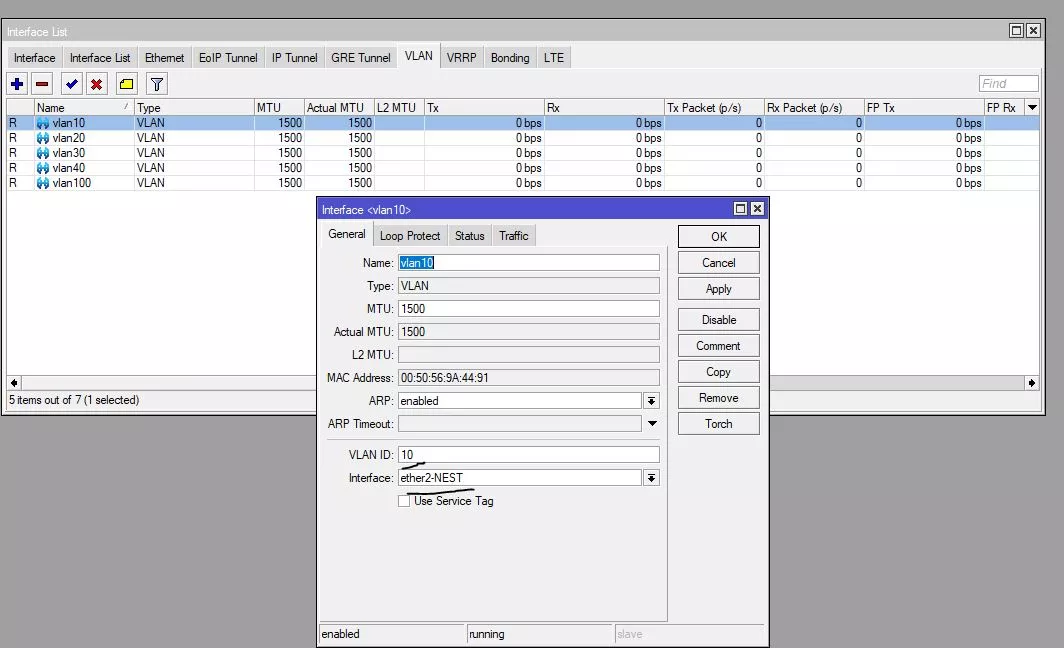

در host سرور 3 عدد vm esxi 7 نصب میکنید و در هر کدام 8 یا 9 عدد NIC (کارت شبکه ) بستگی به نیاز LAB اضافه میکنید ، تمامی آنها از پورت گروپ nested-esxi هستند ، شما با تغییر vlan ها می توانید شبکه های مورد نظر خود را از هم جدا کنید . یک vm میکروتیک نصب و 2 عدد کارت شبکه را به آن اضافه میکنید ، 1 عدد شبکه منزل و دومی از گروه nested-esxi ، برای تنظیمات vlan در میکروتیک از subinterface استفاده میکنید.

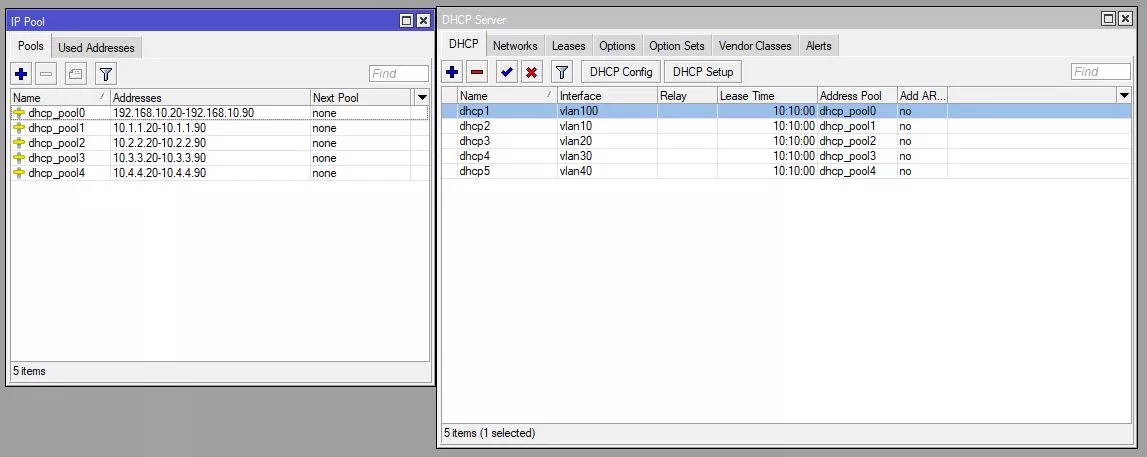

روتر میکروتیک نقش ارتباطی بین vlan ها و همچنین DHCP تمامی شبکه ها را تامین میکند .

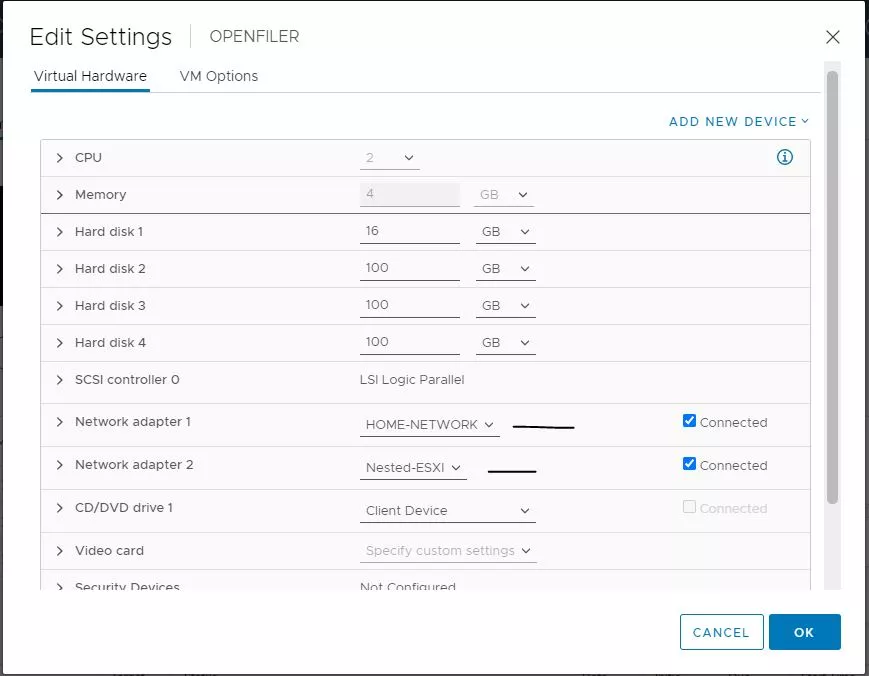

تنظیمات esxi host بصورتی هست که اولین vm که بوت میشود میکروتیک میباشد و حتی خود ip مدیریت esxi منزل هم دارای گیت وی 192.168.128.230 یا همان پورت ورودی از شبکه منزل است ( در اولین تصویر سناریو ) . vcenter و AD 2012 هم به همین صورت که گیت وی آنها 192.168.128.230 می باشد ، در مورد Storage openfiler از 2 کارت شبکه استفاده شده است ، یکی در شبکه خانه جهت مدیریت آن و دومی esxi-nested با vlan 10 که مربوط به شبکه استورج میباشد .

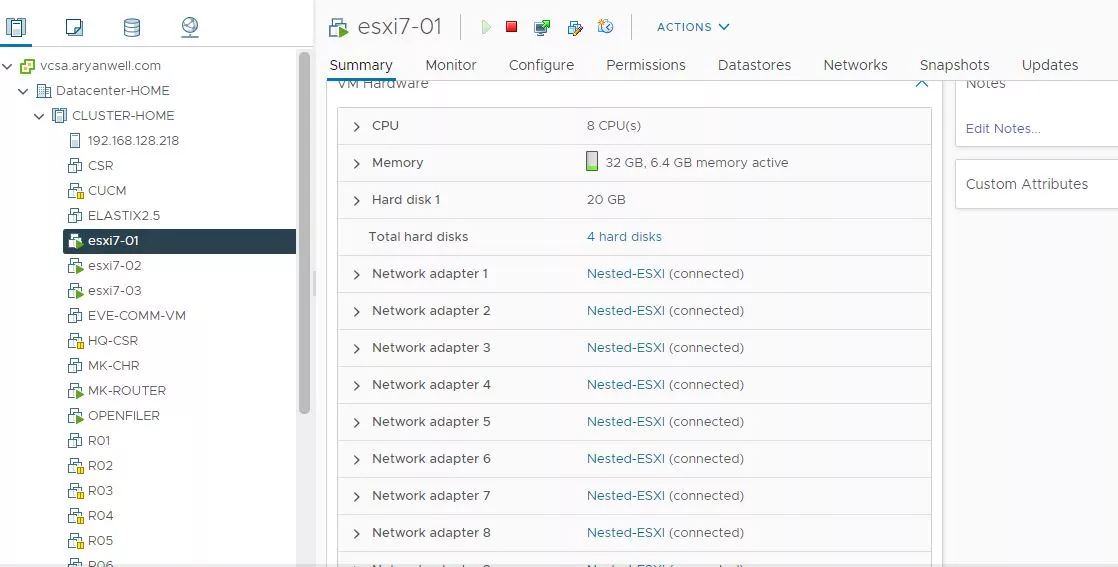

تنظیمات مربوط به vm esxi در LAB هر 3 عدد vm دارای کانفیگ یکسان هستند .

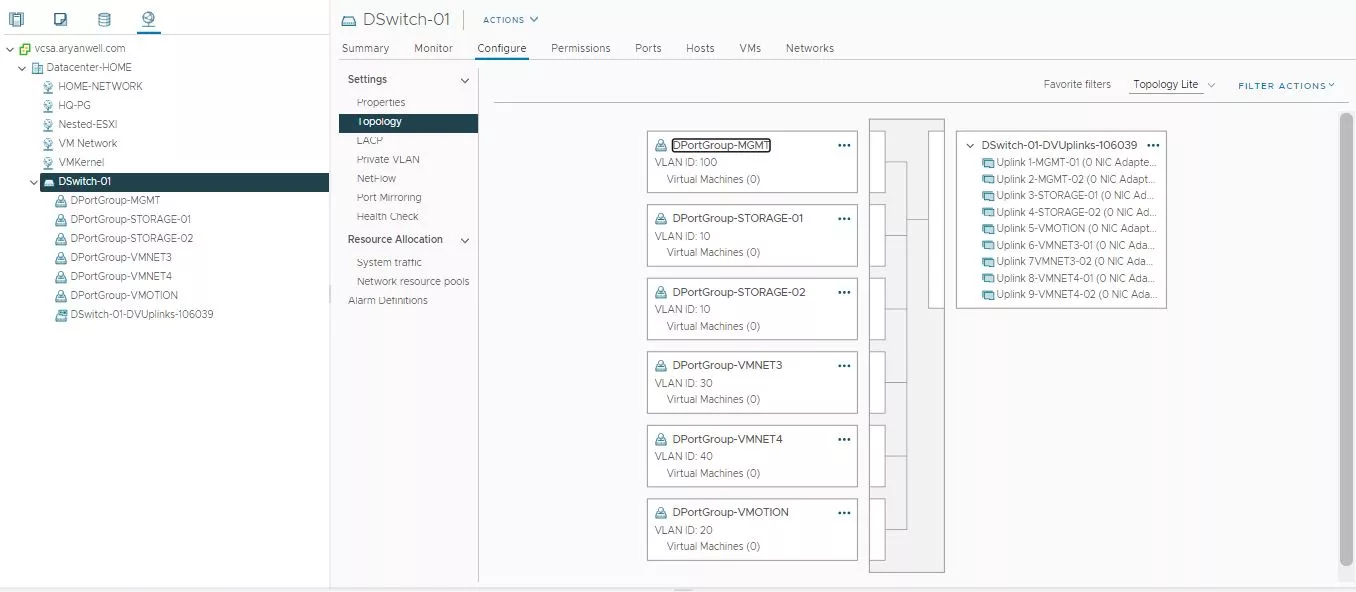

و همچنین تنظیمات مربوط به DvSwitch ها در Esxi مربوط به LAB .
امیدوارم در آینده بتوانم یک آموزش کامل در مورد اجرای تنظیمات LAB در محیط ESXI بروی سایت قرار دهم و همچنین تنظیمات و کانفیگ DvSwitch ها در قسمت نتورک esxi-host .
درود بر شما ، اگر تمامی قسمت ها درست کار میکند و ping را هم دارید ، در تمامی رنج ها ، احتمالا ایراد از لایسنس میکروتیک است که نمیتواند ترافیک مورد نظر را انتقال دهد . با نصب میکروتیک مجازی دارای لایسنس استفاده کنید تا ترافیک لازم عبوری برای vlan را به شما بدهد .
با سلام
ممنون از مقاله خوبتون من یک سوال داشتم
من سناریو مربوطه رو اجرا کردم ولی مشکلی که دارم اینه که سناریو پیاده سازی من کمی کتفاوت از شماست من بر روی سخت افزار اصلیم یک esxi نصب نمودم و سپس بر روی این esxi 3 عدد ماشین مجازی Esxi نصب نمودم یک عدد vmkernel ایجاد شده و یک عدد vm portgroup ایجاد کرده ام که این سه عدد esxi که هر کدام 6 کارت شبکه مجازی داند درون آن است در عین حال دو ماشین دیگر هم در این پورت گروپ هست یکی vcenter و دیگری microsft iscsi storage نکته ای که هست من 2 تا vmkernel دیگه هم ایجاد کردم که یکی برای ترافیک استوریج و دیگری برای ترافیک vmotion هست در ضمن esxi اصلی بنده که در روی سخت افزار نصب است فقط از یک کارت فیزیکی استفاده میکند و عملا ترافیکی به بیرون نمیرود در این لابراتوار و هر یک از 3 تا vmkernel بنده داردی ip های خاص خودشان هستند ماشینهای مجازی من هم که در 3 تا esxi نصب شده قرار داند خودشان ip های خاص خودشان هستند و البته vm ها همدیگرو ping میکنند و esxi هم همدیگرو ping میکنند حالا مشکلی که دارم اینه که عملیات vmotion بین esxi ها انجام نمیشه و vcenter پیغام میده که نمیتونه این عملیات رو انجام بده در حالیکه svmotion به راحتی انجام میشه . خودم احساس میکنم تنظیمات شبکه ایراد داره . الان rang مربوط به ip های vcenter و esxi اصلی و سه esxi مربوطه یکی هست ولی استوریج و ماشین های مجازی ای پی های دیگری دارند و در رنج آنها نیست . با تشکر
درود ، این سناریو بروی سخت افزار سرور نصب شده است و از esxi بعنوان هاست اصلی استفاده میکند و تمامی esxi های مجازی بروی این سرور و بعنوان vm نصب شده اند ، vcenter و AD , file storage بصورت vm جدا نصب شده . نکته در قرار دادن درست پورت ها در DVswitch در Vcenter است که هر کدام با vlan صحیح و بدون اشتراک با vm های مجازی esxi قرار گیرد .
