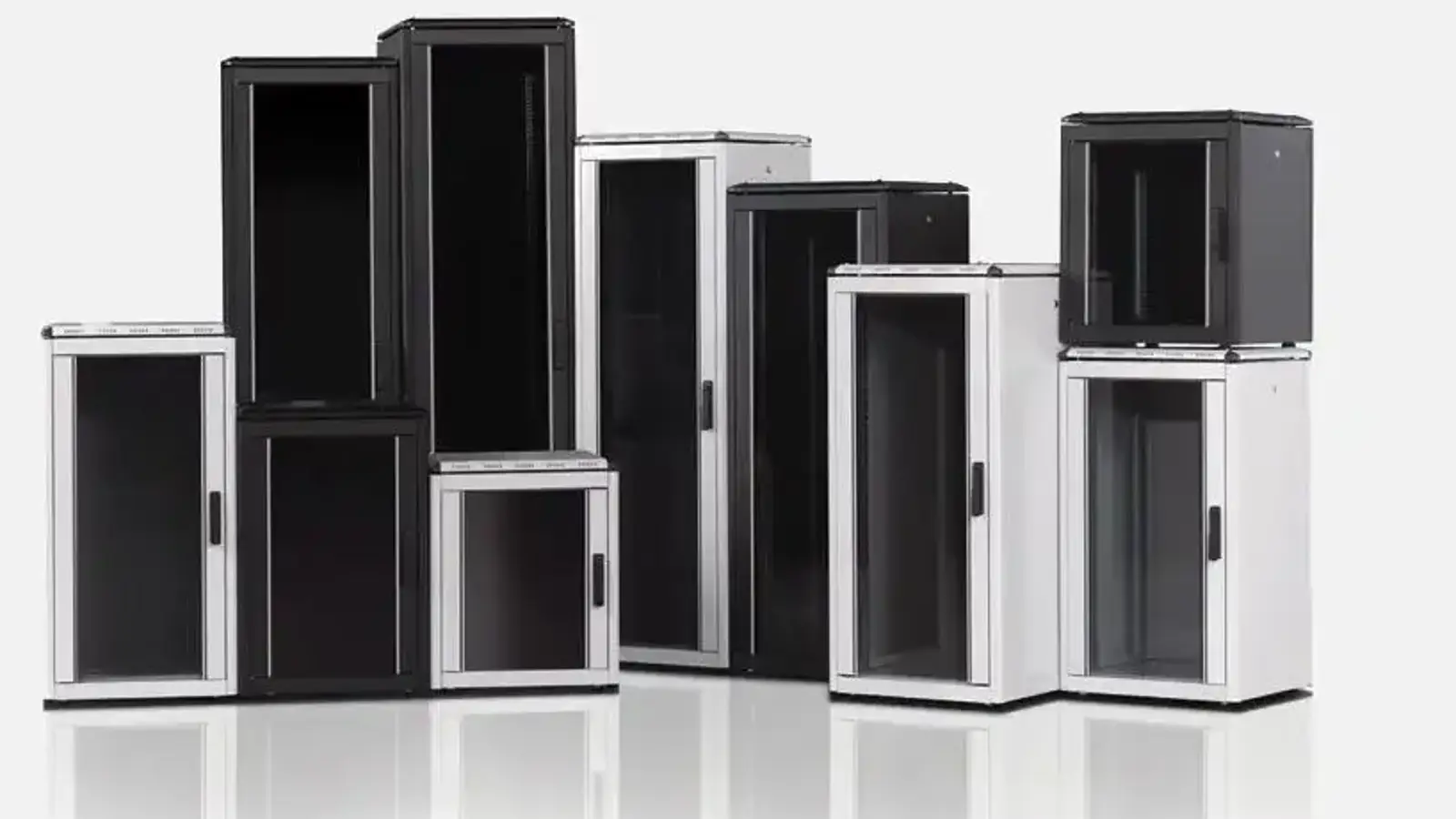

یکی از تجهیزات پسیو که در شبکه به صورت گسترده استفاده می شود رک(Rack)  می باشد. رک ها یکی از اجزای کلیدی در دیتاسنتر(مرکزداده) ، اتاق سرور و سایر بخش های شبکه است و وظیفه نگهداری و محافظت و نظم بخشیدن به شبکه و ارتباطات آنها را دارد. در رک‌ها تجهیزات مختلف مانند سرورها، سوئیچ‌ها، روترها، فایروال‌ها، پچ‌ پنل‌ها و تجهیزات ذخیره‌سازی (استورج ها) در یک ساختار استاندارد، منظم و ایمن نگهداری می شوند. استفاده از رک علاوه بر صرفه‌جویی در فضا، باعث بهبود جریان هوا جهت خنک کردن تجهیزات، افزایش امنیت فیزیکی ، نصب آسان و سهولت در مدیریت کابل‌ها و تجهیزات می‌شود.

نکته : واحد اندازی رک های یونیت ( unit ) می باشد که که به اختصار به ان U یا RU نیز گفته میشود. هر یونیت برابر 1.75 اینچ ( 44.45 میلی متر) می باشد. تجهیزات شبکه نیز بر همین اساس تولید می شوند و در مشخصات فنی آنها مشخص می شود که این دستگاه چند یوینت فضا نیاز دارد. به طور مثال یک سرور در مشخصات آن 2U زده شده است یعنی این سرور 2 یونیت در رک فضا نیاز دارد. یک رک 42 یونیت میتواند حداکثر 21 سرور 2U در خود جا دهد البته ما هیچ وقت این تعداد سرور در یک رک قرار نمی دهیم و فضایی از رک برای نصب تجهیزات پسیو مثل پنچ پنل ها و تجهیزات اکتیو مثل سوئیچ ها استفاده می شود. همچنین نصب تعداد زیادی سرور در یک رک چالش های تامین برق و کولینگ بهمراه دارد.

رک‌ها انواع بسیار مختلفی دارند که براساس ساختار فیزیکی، محل نصب، نوع درب و بدنه، میزان تهویه، و کاربرد براساس نیاز ما از بین آنها میتوانیم رک مورد نظر را انتخاب کنیم.

دسته‌بندی براساس محل نصب:

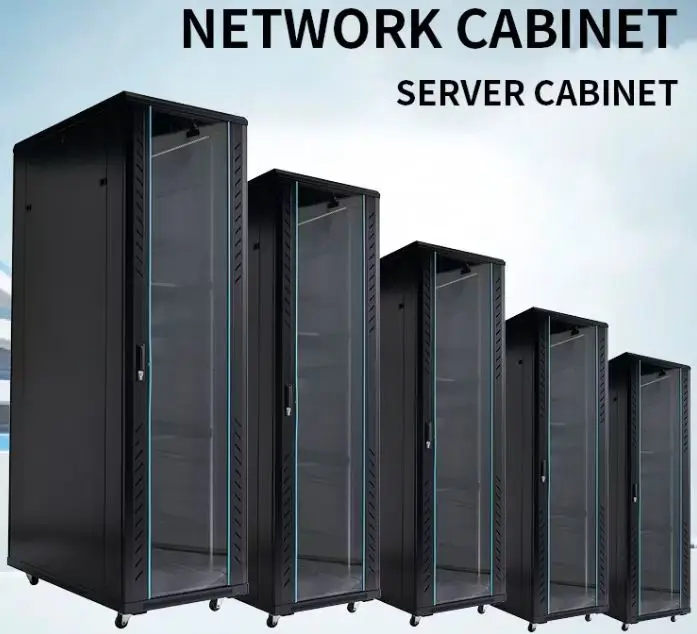

رک ایستاده  (Floor Standing Rack)

  • ویژگی‌ها:  معمولا ارتفاع بین 18U تا 47U دارند. روی زمین قرار میگیرند.
  • کاربرد:  برای مراکز داده، اتاق سرور و شبکه‌های بزرگ.
  • مزایا:  ظرفیت بالا و امکان نگهداری از تجهیزات زیاد ، امکان نصب تجهیزات سنگین (مثل سرورهای رک‌مونت)، قابلیت نصب تجهیزات خنک‌کننده.

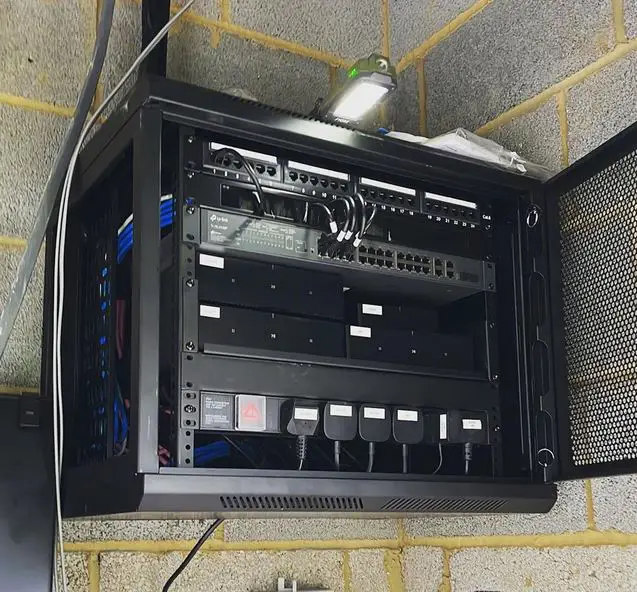

رک دیواری (Wall Mount Rack)

  • ویژگی‌ها:  کوچک‌تر و سبک‌تر، معمولا 4U تا 12U
  • کاربرد  : دفاتر کوچک، شعبه‌ها، طبقات ساختمان و تجیمع کابل های کاربران و محل نصب سوئیچ های Access و مکان‌هایی که فضای کمی دارند
  • مزایا:  صرفه‌جویی در فضا، نصب روی دیوار، مناسب برای سوئیچ‌های کوچک، روترها و پچ‌پنل‌ها



دسته‌بندی بر اساس طراحی بدنه و درب

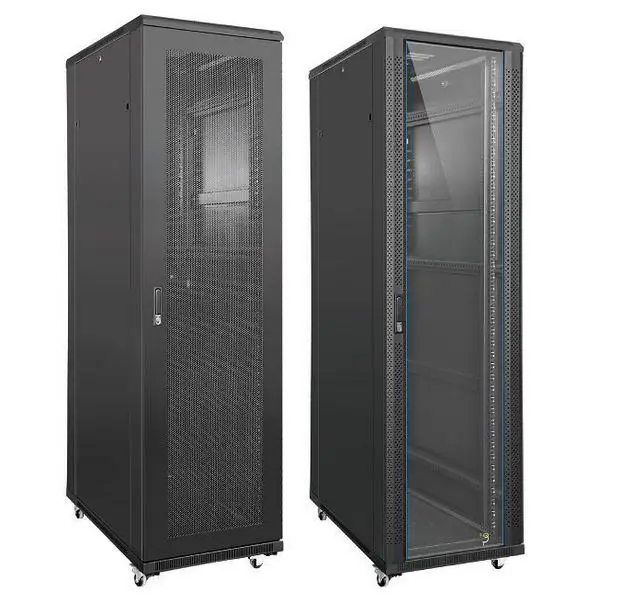

رک شیشه‌ای (Glass Door Rack)

  • درب جلویی از شیشه سکوریت یا پلکسی‌گلس ساخته شده است
  • مزایا: ظاهر زیبا، دید مستقیم به تجهیزات
  • معایب:  تهویه ضعیف‌تر نسبت به رک مشبک

رک مشبک (Mesh Door Rack)

  • درب‌ها (معمولاً جلو و عقب) دارای منافذ مشبک فلزی هستند
  • مزایا: گردش هوای بهتر، مناسب برای نصب در دیتاسنترها و تجهیزات پرمصرف مانند سرور
  • معایب: دید مستقیم به تجهیزات کمتر است

رک بسته (Sealed): درزگیری شده و مناسب برای محیط‌های صنعتی پرگردوغبار

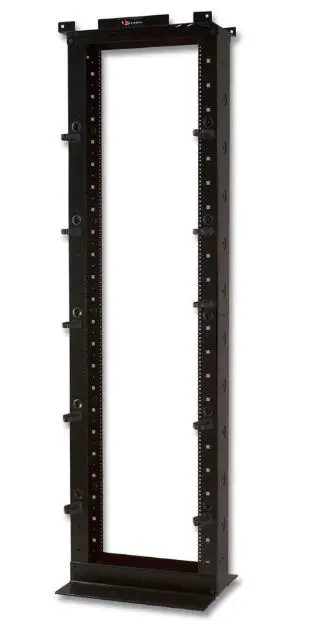

رک باز (Open Rack / 2-Post Rack) : تنها دارای دو ستون عمودی است، مناسب برای پچ‌پنل‌ها یا تجهیزات سبک.

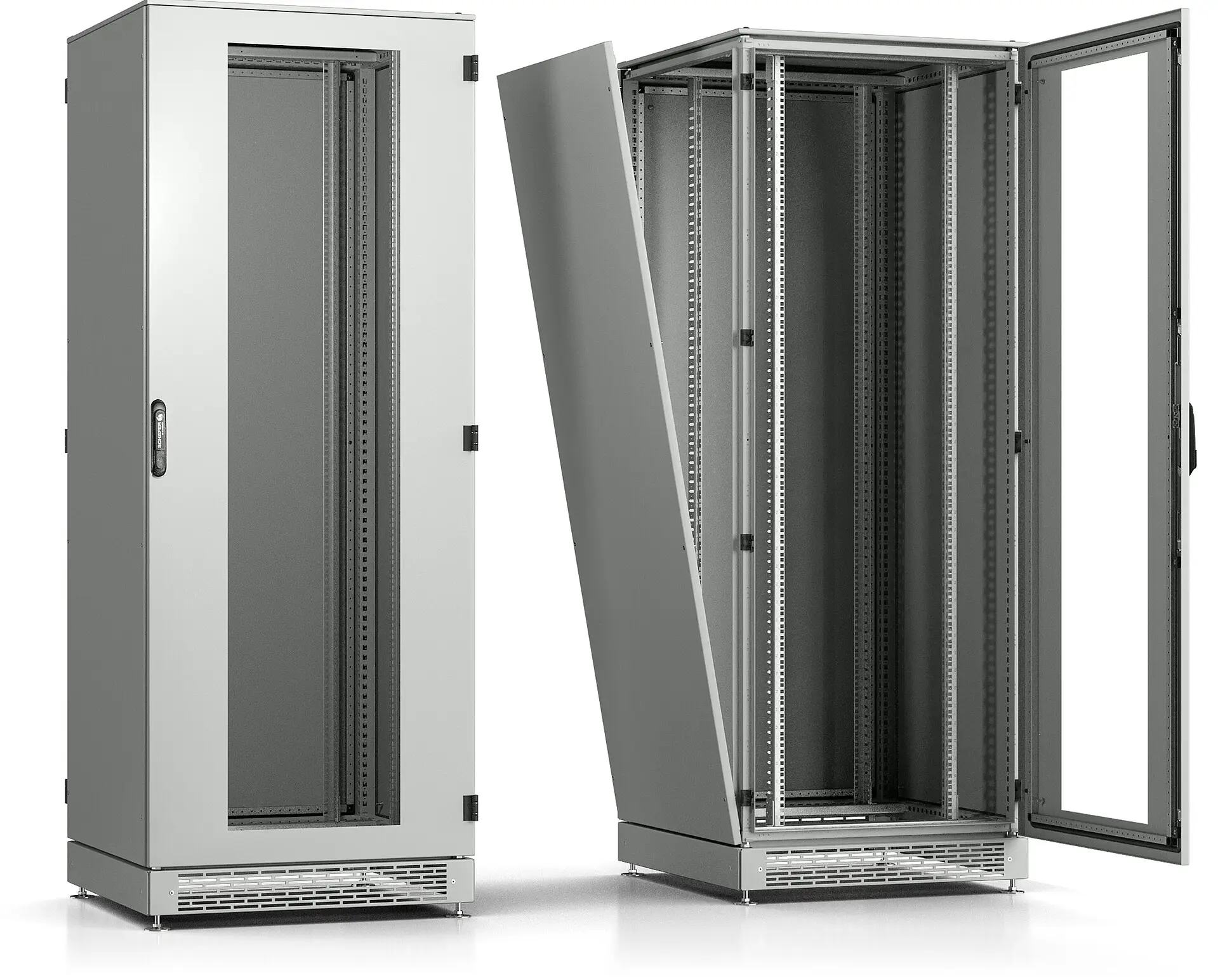

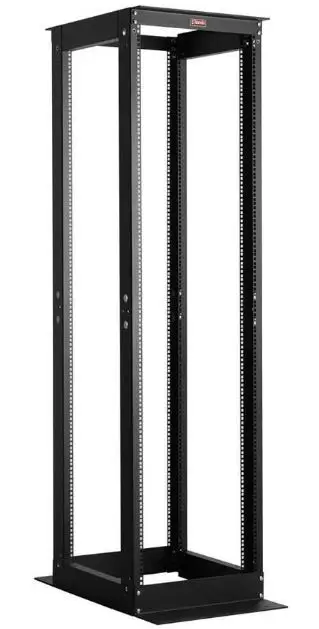

رک بسته (4-Post Rack / Cabinet Rack) : نوعی رک باز (Open Rack) است که به جای دو ستون، چهار ستون عمودی دارد. این چهار ستون باعث می‌شوند تجهیزات به صورت پایدارتر و ایمن‌تر در رک نصب شوند.برخلاف 2-Post Rack (که فقط دو ستون جلو دارد و تجهیزات از جلو به آن پیچ می‌شوند)، در 4-Post Rack تجهیزات از هر چهار گوشه به ستون‌ها پیچ می‌شوند و همین موضوع تحمل وزن بیشتری را ممکن می‌کند.

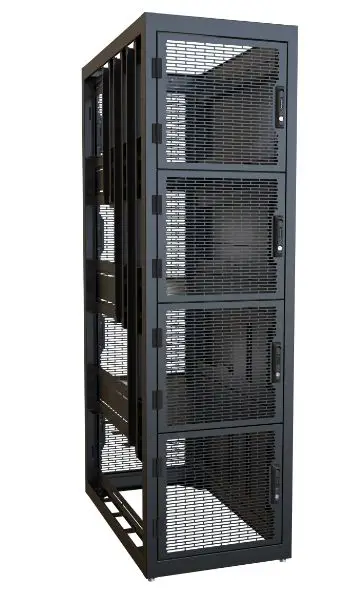

Colocation Rack : طراحی شده برای میزبانی تجهیزات چند مشتری مختلف در یک رک (دارای تقسیم‌بندی قفل‌دار)

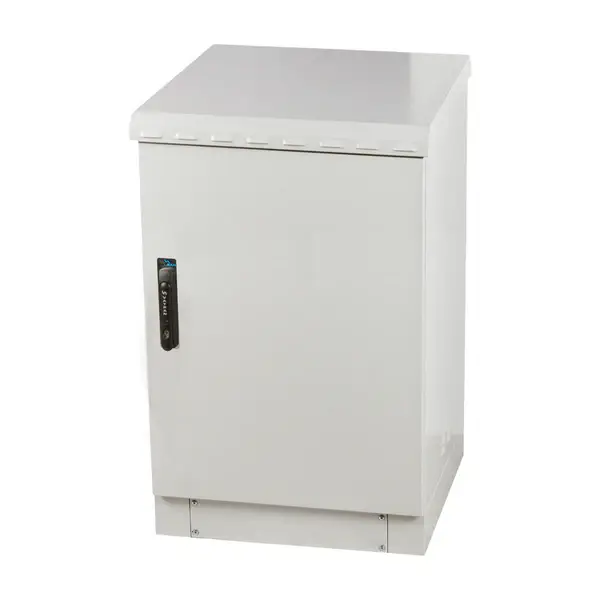

رک فضای باز Outdoor Rack  : ضدآب، ضدگردوغبار، مقاوم در برابر شرایط محیطی IP55 یا بالاتر

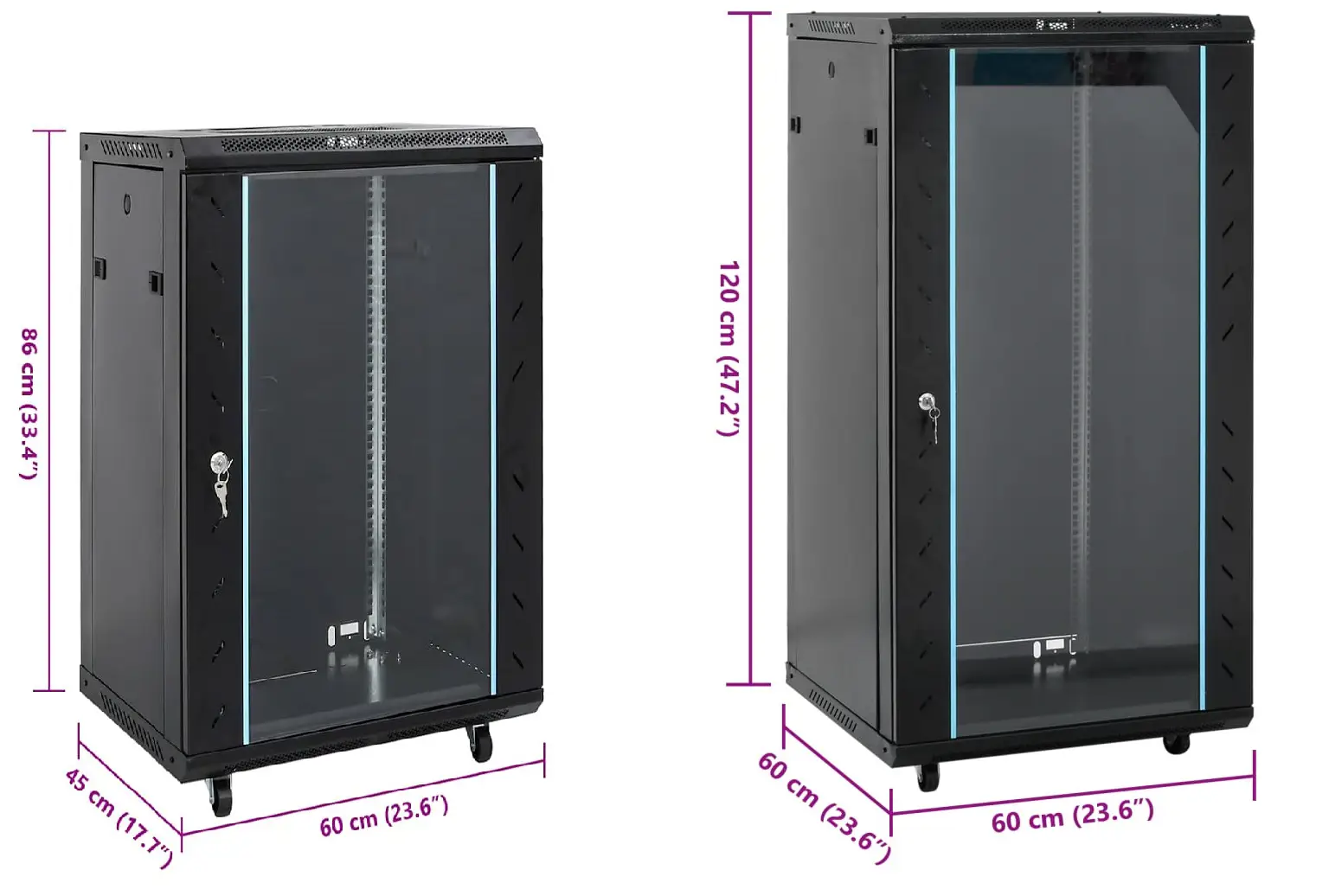

 دسته‌بندی بر اساس عمق و عرض رک:

رک ها در عمق های مختلف تولید می شوند و برحسب نیاز و نوع تجهیزاتی که در رک ها قرار است نصب شود رک با عمق مناسب باید انتخاب شود به طور مثال برای رک شبکه (Network Rack) که قرار است تجهیزاتی مثل سوئیچ و پچ پنل نصب شود عمق 45 یا 60 سانت انتخاب می شود اما برای رک سرور (Server Rack) با توجه به عمق زیاد سرورها رک با عمق 90 تا 120 انتخاب می شود که معمولا در دیتاسنترها از عمق 120 استفاده می شود.

 عرض تجهیزات رک مونت مثل سرور ، سوئیچ ، روتر و ... استاندارد هستند و در همه رک ها نصب می شوند. عرض معمول رک ها 60 سانت می باشد اما رک هایی با عرض بیشتر مثلا 80 سانت وجود دارند. این ریل نصب تجهیزات در این رک ها هم اندازه ریل های رک های 60 سانت می باشد اما در رک های عرض 80 بین ریل رک و دیوار رک فاصله بیشتری وجود دارد که برای مدیریت بهتر کابل ها می توان از این مدل رک ها استفاده کرد. در دیتاسنترها در ناحیه هایی مثل MDA که حجم کابل کشی زیاد است از این مدل رک ها استفاده می شود.
