بصورت ساده به پروتکلی که وقتی دستگاهمون رو بصورت کابلی یا بصورت بی سیم به شبکه متصل میکنیم به دستگاهمون آدرس ip  و سایر مشخصات شبکه رو میده



DHCP Server  مخفف چیست؟

Dynamic Host Configuration Protocol Server  میباشد.



این پروتکل چه مشخصاتی رو به دستگاهمون میده؟



  • آدرس ip ( آدرس دستگاه در شبکه )
  • Subnet mask ( تقسیم بندی شبکه )
  • Default Gateway ( مسیرخروج از شبکه داخلی به اینترنت )
  • DNS Server ( برای ترجمه نام سایت ها به ip  )



این پروتکل کجا به کار میاد و استفاده میشه؟



  • در شبکه های خانگی مثل مودم adsl  که در اکثر خانه ها موجود هست
  • در شبکه های سازمانی اداری و شرکتی مانند بانک ها و شهرداری و ...
  • دردیتا سنتر ها و شرکت های اینترنتی مانند شاتل و ابرآروان و ...



راه اندازی DHCP Server  در Router MikroTik



در قدم اول با استفاده از اپلیکیشن WinBox  به روتر خودمون وصل میشیم

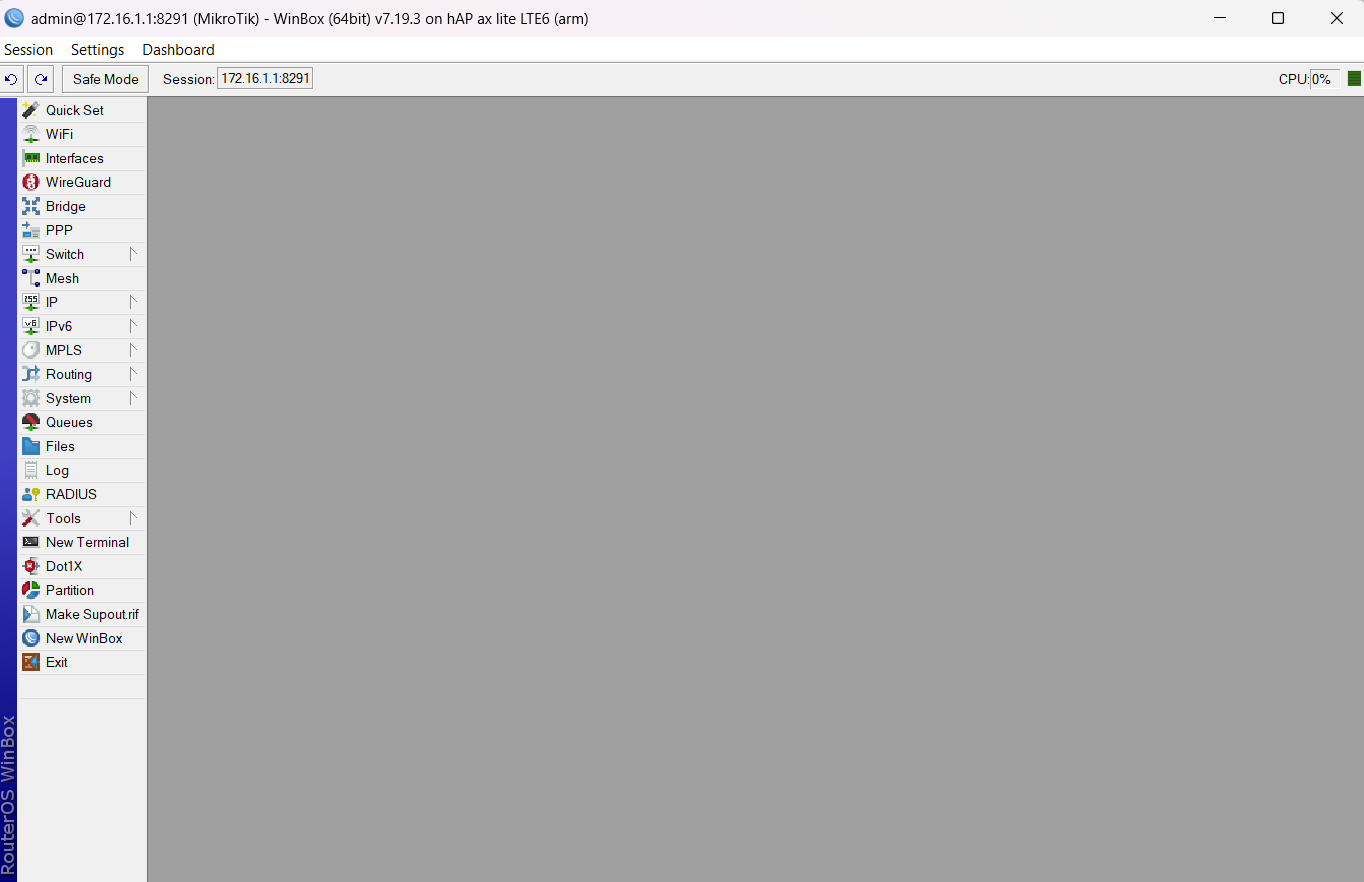

صفحه اصلی Winbox

در تصویر بالا صفحه اصلی روتر را مشاهده میکنید

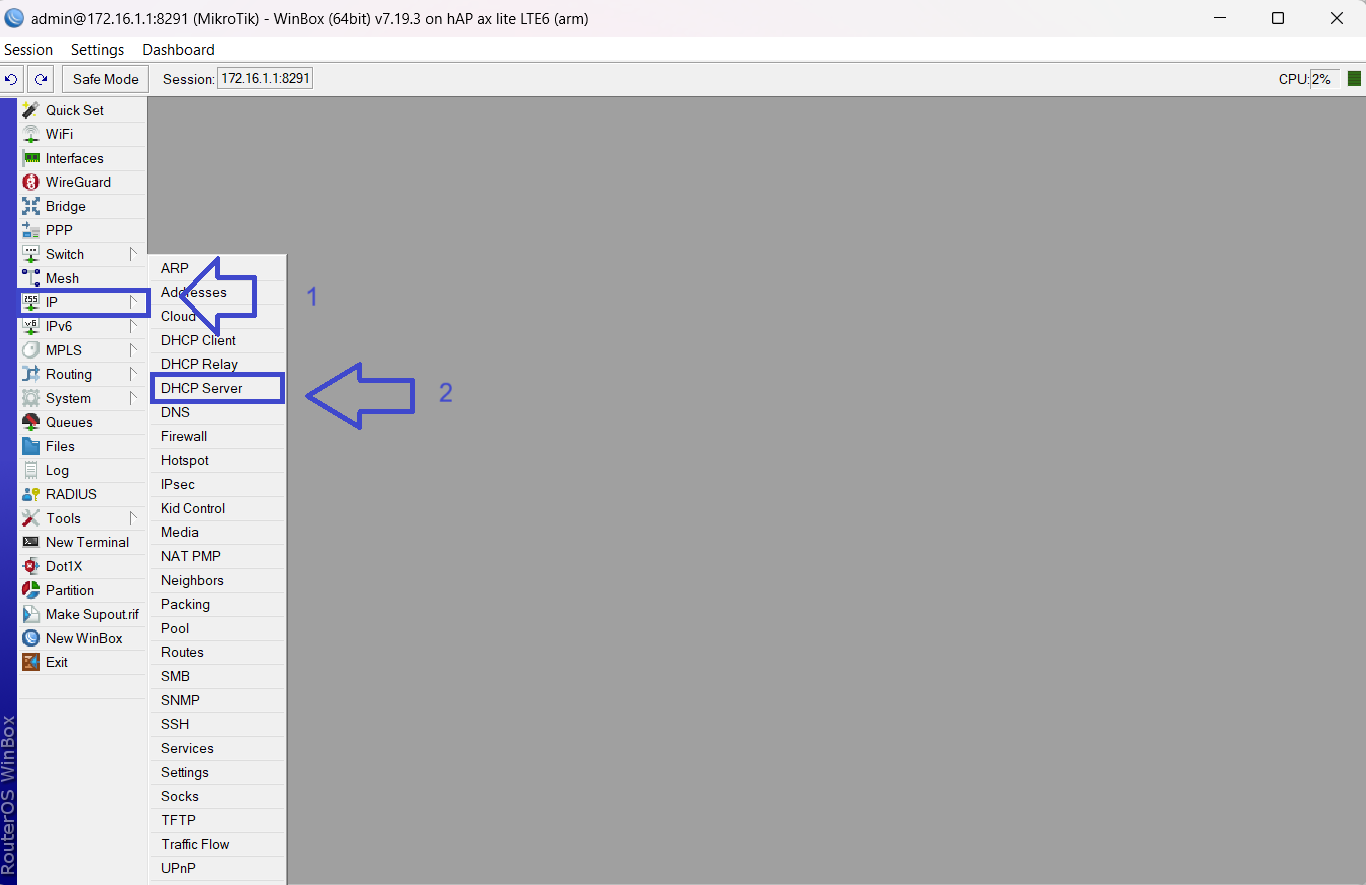

در قدم دوم  در منوی سمت چپ گزینه ip   رو انتخاب میکنیم و گزینه DHCP Server  رو انتخاب میکنیم.



ورود به قسمت DHCP Server

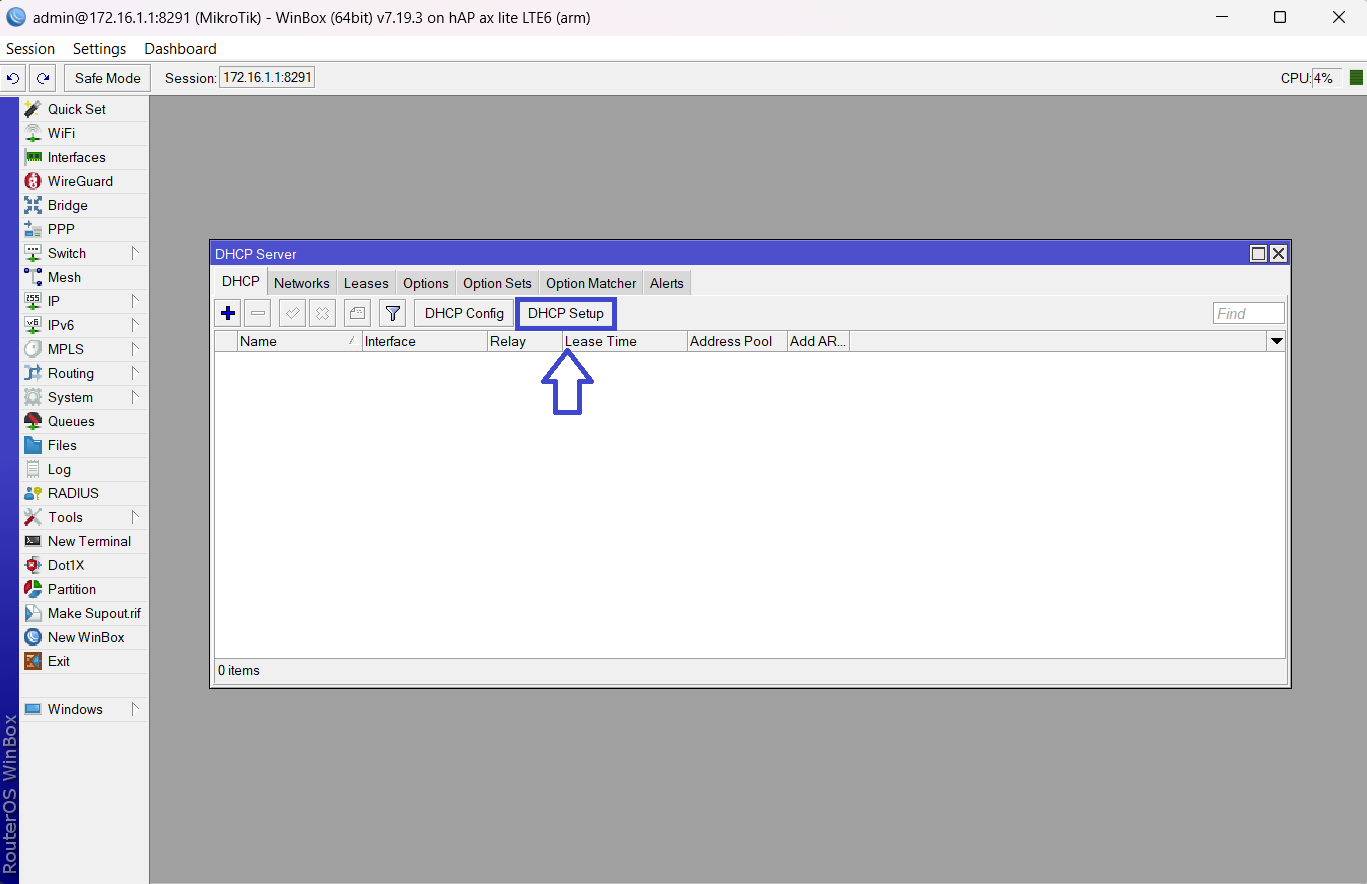

در قدم سوم گزینه  DHCP Setup  رو انتخاب میکنیم.

ایجاد DHCP Server



در قدم چهارم در منوی باز شده اینترفیسی که میخواهیم سرویس را روی آن فعال کنیم انتخاب میکنیم که در این آموزش ما اینترفیس WiFi  رو انتخاب کردیم  و سپس گزینه Next  رو میزنیم

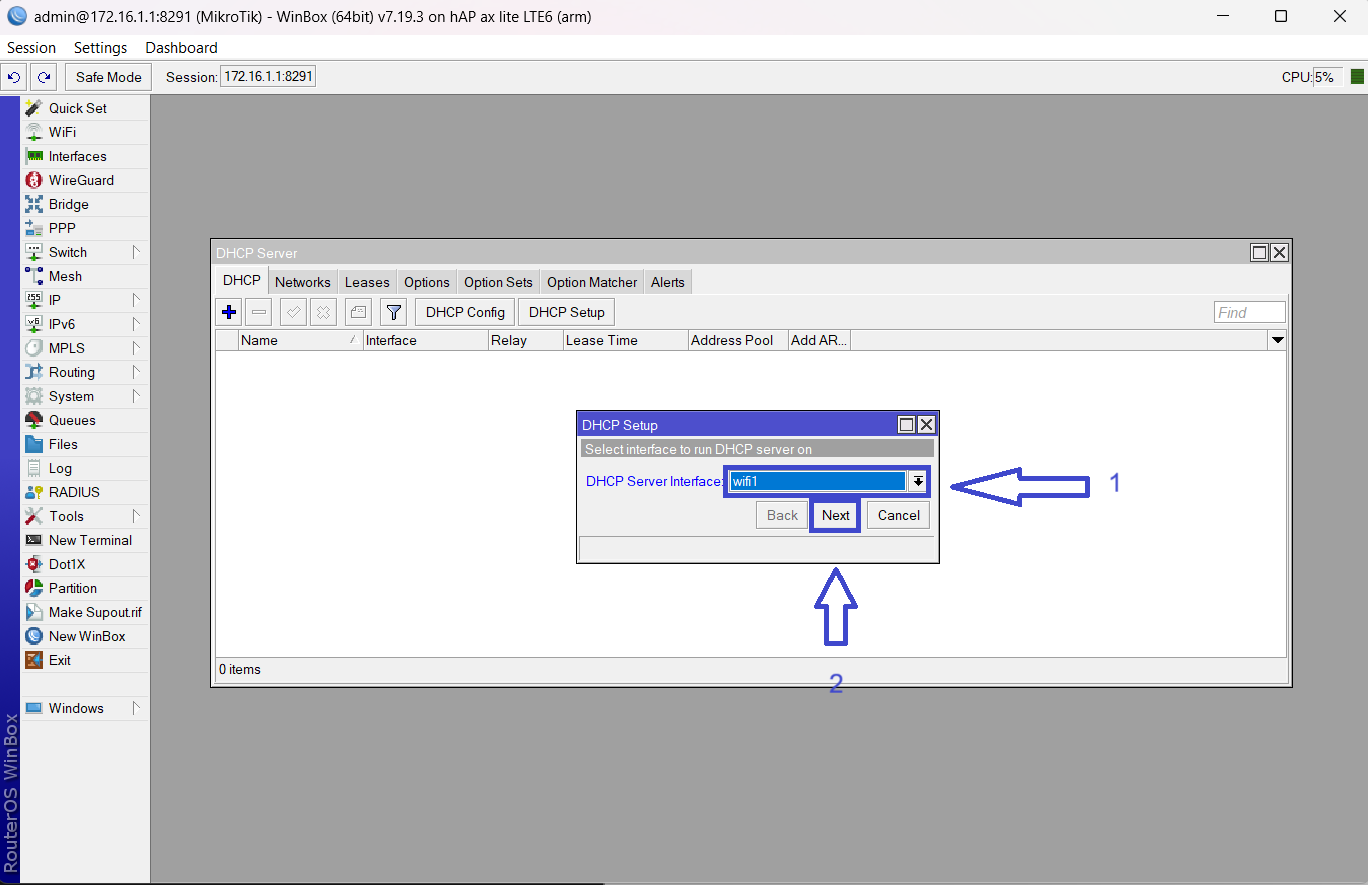

مشخص کردن اینترفیس دلخواه

در قدم پنجم Subnet  یا قسمت بندی شبکه یا فضایی که میخواهیم سرویس در آن محدوده به دستگاه ها آیپی بدهد رو مشخص میکنیم

که ما در این قسمت 24/172.16.1.0 رو مشخص میکنیم سپس گزینه Next  رو انتخاب میکنیم .

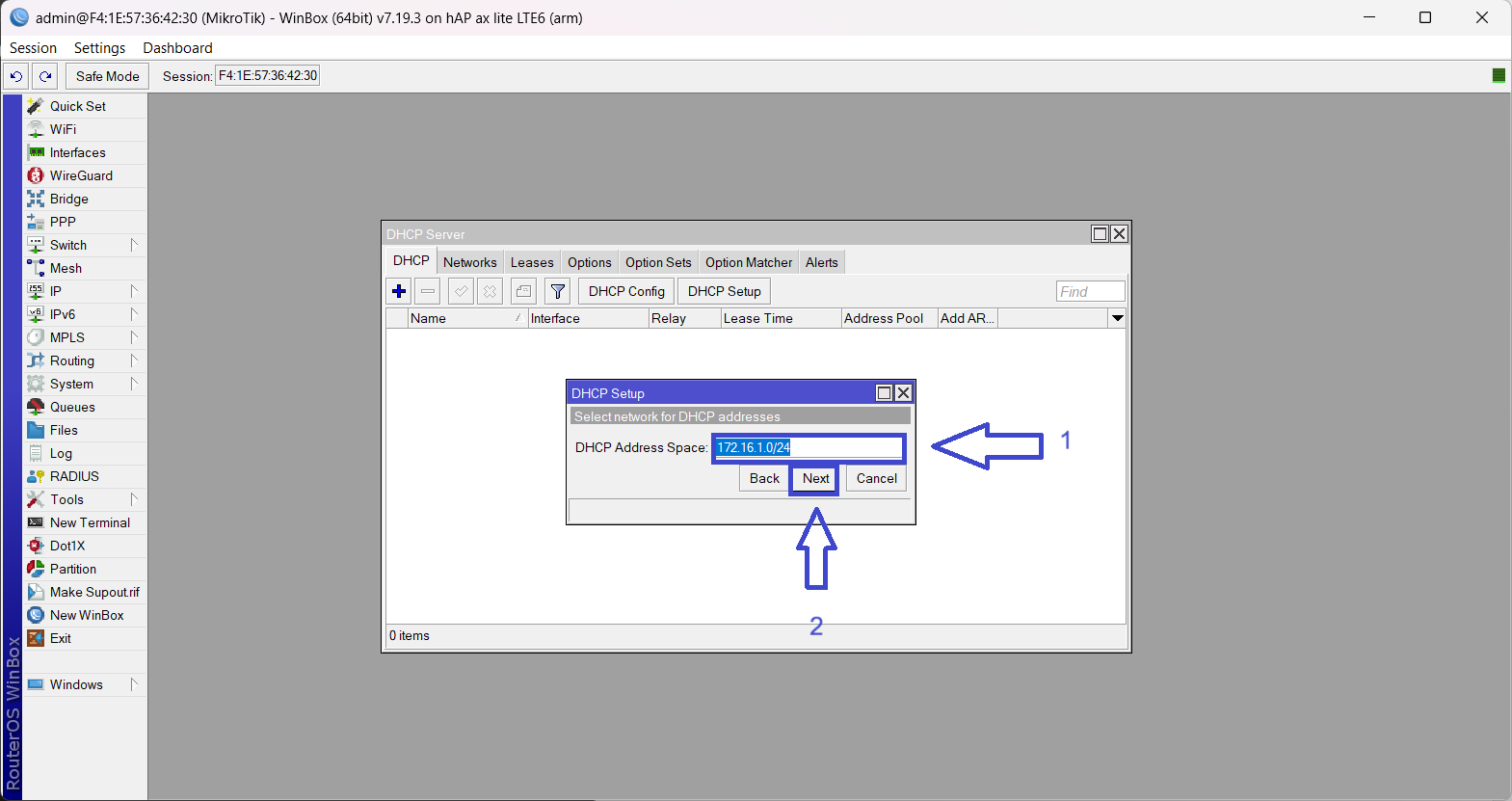

تنظیم subnet



در قدم ششم Gateway  یا مسیر خروج از شبکه داخلی به سمت اینترنت رو مشخص میکنیم که ما در این قسمت آیپی آدرس 172.16.1.1 رو انتخاب میکنیم . این آدرس رو به خاطر داشته باشید زیرا ما در ادامه این آیپی آدرس رو روی اینترفیس WiFi  ثبت میکنیم . سپس گزینه Nextرو میزنیم .

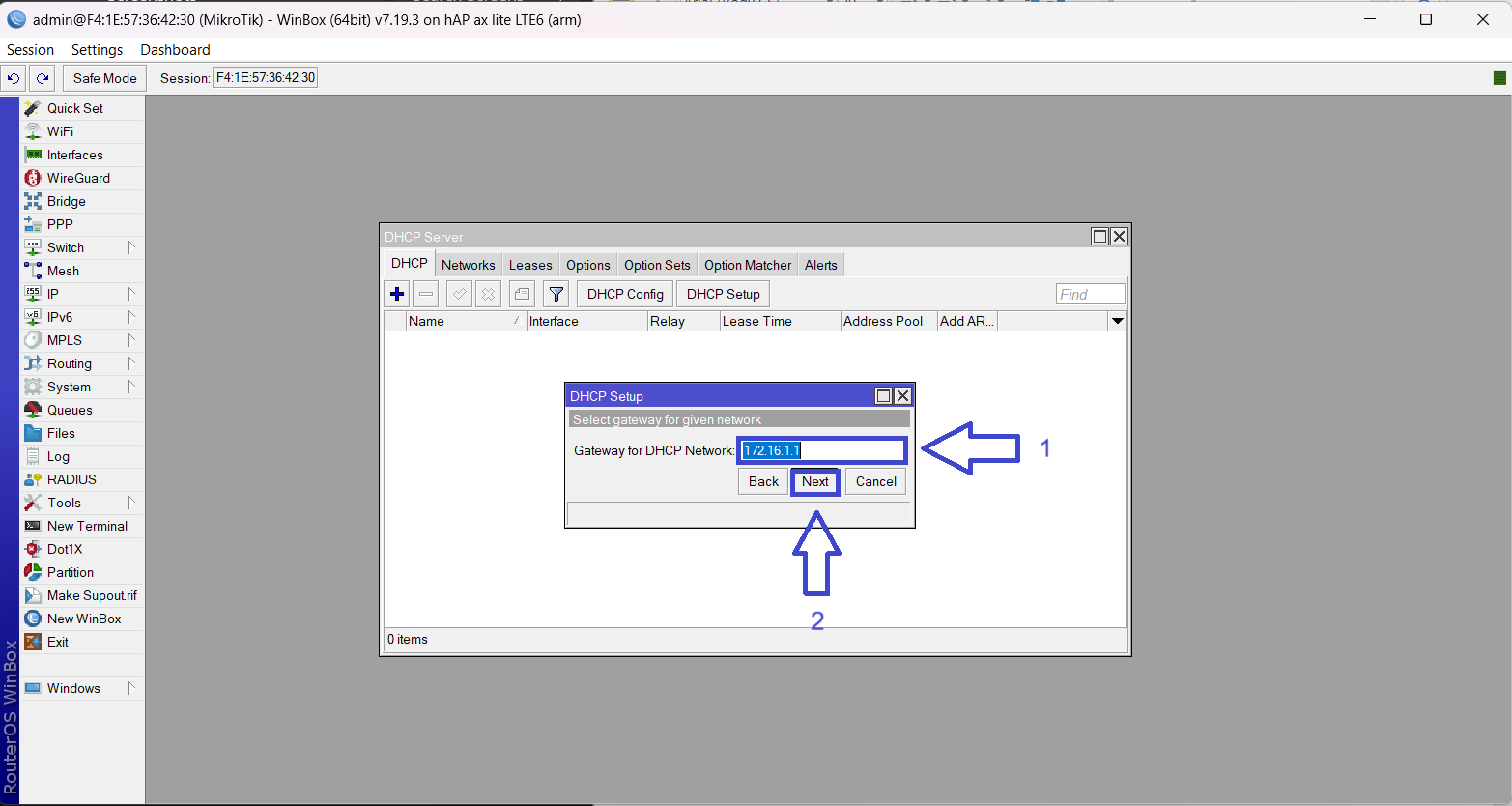

تنظیم Gateway

در قدم هفتم آیپی آدرس هایی که مجاز هستند که به دستگاه ها اختصاص پیدا کنند رو مشخص میکنیم در این قسمت ما محدوده 172.16.1.2 تا 172.16.1.254 رو مشخص میکنیم . سپس گزینه Next  رو میزنیم .

سوال : چرا ما از 172.16.1.1 شروع نکردیم؟

جواب : آیپی آدرس 172.16.1.1 برای خود اینترفیس wifi  در نظر گرفته شده و در شبکه نمیتوانیم یک آدرس رو به دو دستگاه فعال بدهیم و اگر این کار روا انجام بدیم دچار دستگاه ها دچار سردرگمی میشوند و شبکه به درستی کار نمیکند . به این مشکل IP Conflict  میگویند .

مثال : یک کد پستی به دو خانه داده شود در زمانی که پستچی بسته ای برای تحویل دادن دارند سردرگم میشود و نمیداند این بسته را به کدام خانه باید تحویل بدهد .

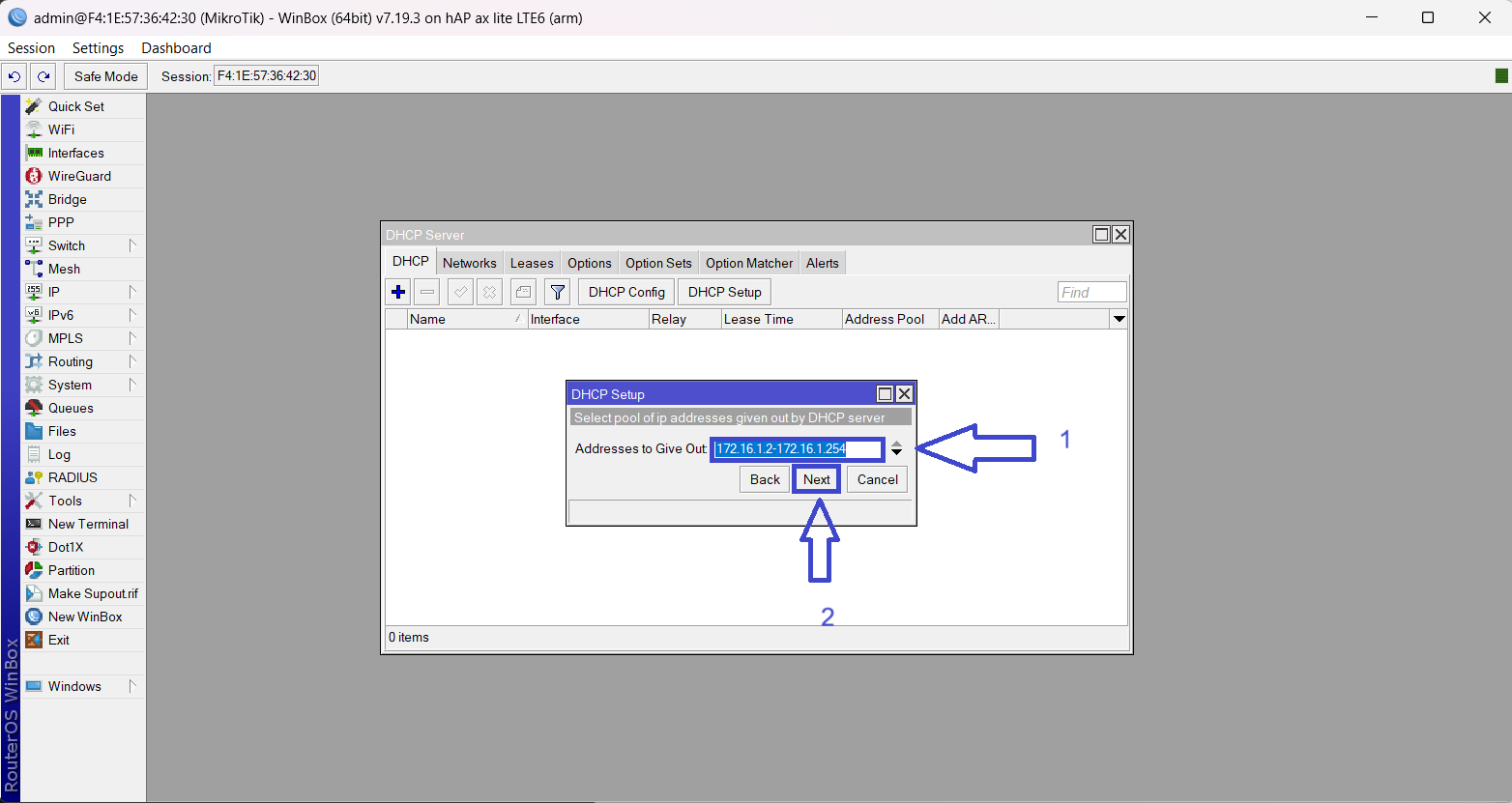

محدوده IP



در قدم هشتم DNS Server  ها رو مشخص میکنیم . در این قسمت ما دو DNS Server  مشخص کردیم . 8.8.8.8 که DNS عمومی گوگل هست

و 172.16.1.1 که آدرس آیپی خود روتر میکروتیک . سپس گزینه Next  رو میزنیم .

سوال : چرا ما آدرس خود روتر رو به عنوان DNS Server  معرفی کردیم

جواب : خود روتر از شبکه بالا دستی اینترنت میگیرد و آن شبکه به روتر DNS Server  هایی معرفی میکنید و چنانچه درخواست

 دی ان اسی ما از سمت  8.8.8.8 بی جواب بماند خود روتر از دی ان اس هایی که از سمت شبکه بالا دست معرفی شده اند درخواست دی ان اسی میکند و اینجا روتر ما به عنوان یک DNS Cache  عمل میکند . البته کاربرد های دیگری هم دارد مثل اینکه میتوان درفایروال یک سایت را با استفاده از DNS  فیلتر کرد یا به مقصد مشخص فرستاد .

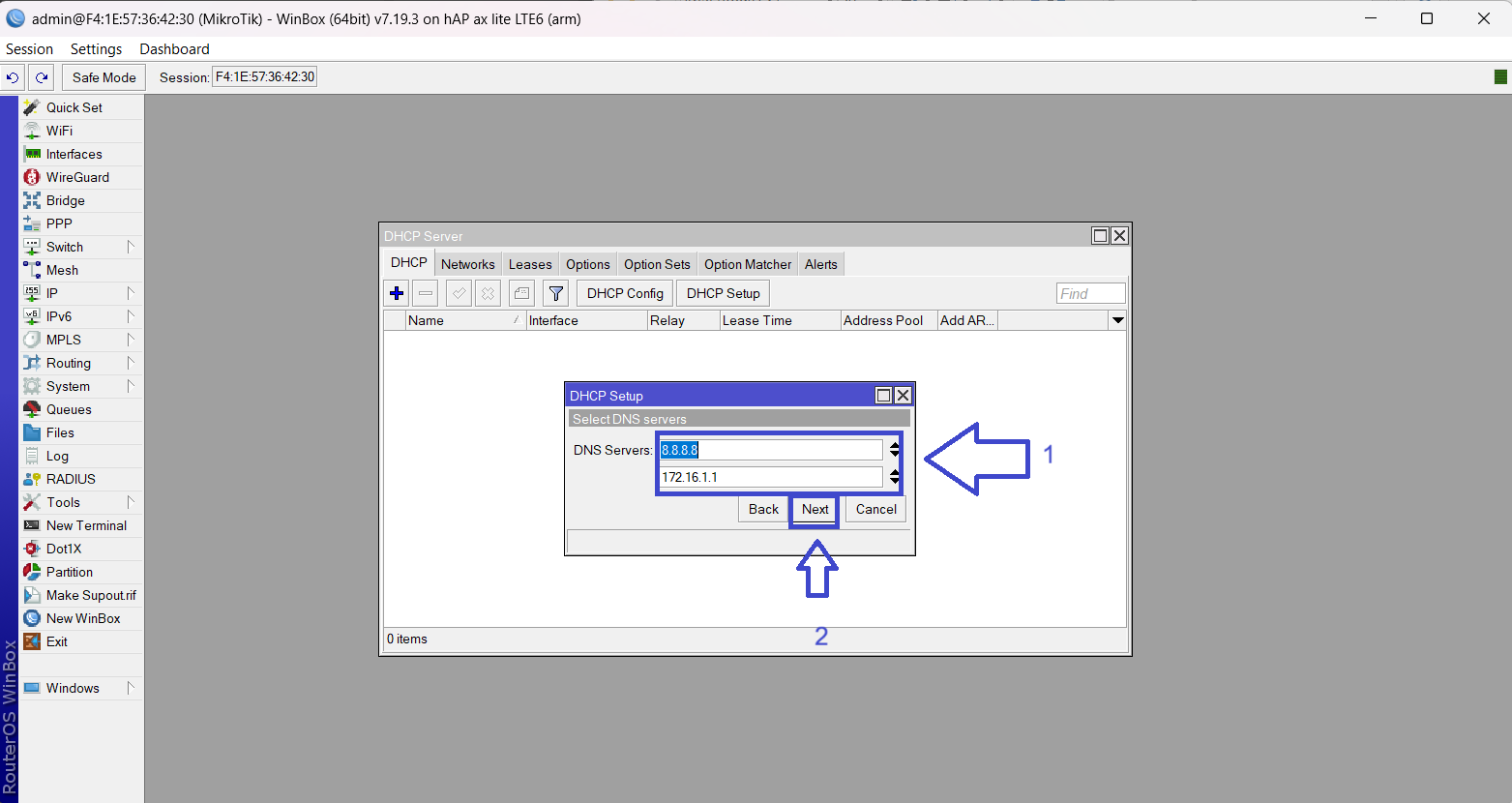

تنظیم DNS

در قدم نهم مقدار زمانی که این آیپی آدرس در میتواند در اختیار داشته باشد رو مشخص میکنیم در اینجا ما 30 دقیقه مشخص کردیم . سپس گزینه Next  رو میزنیم .

نکته : در شبکه های شلوغ و پر رفت و آمد که دستگاه ها همیشگی نیستن و تغییر میکنن مثل فرودگاه ها یا کافه و رستورانی که برای مشتری های خود اینترنت رایگان ارایه میدهند زمان اجاره یا مجاز 30 دقیقه مناسب هست و اگر مکانی بود که رفت و آمد کمتر باشد یا شبکه کابلی باشد میتوان زمان را به یک روز هم افزایش داد .

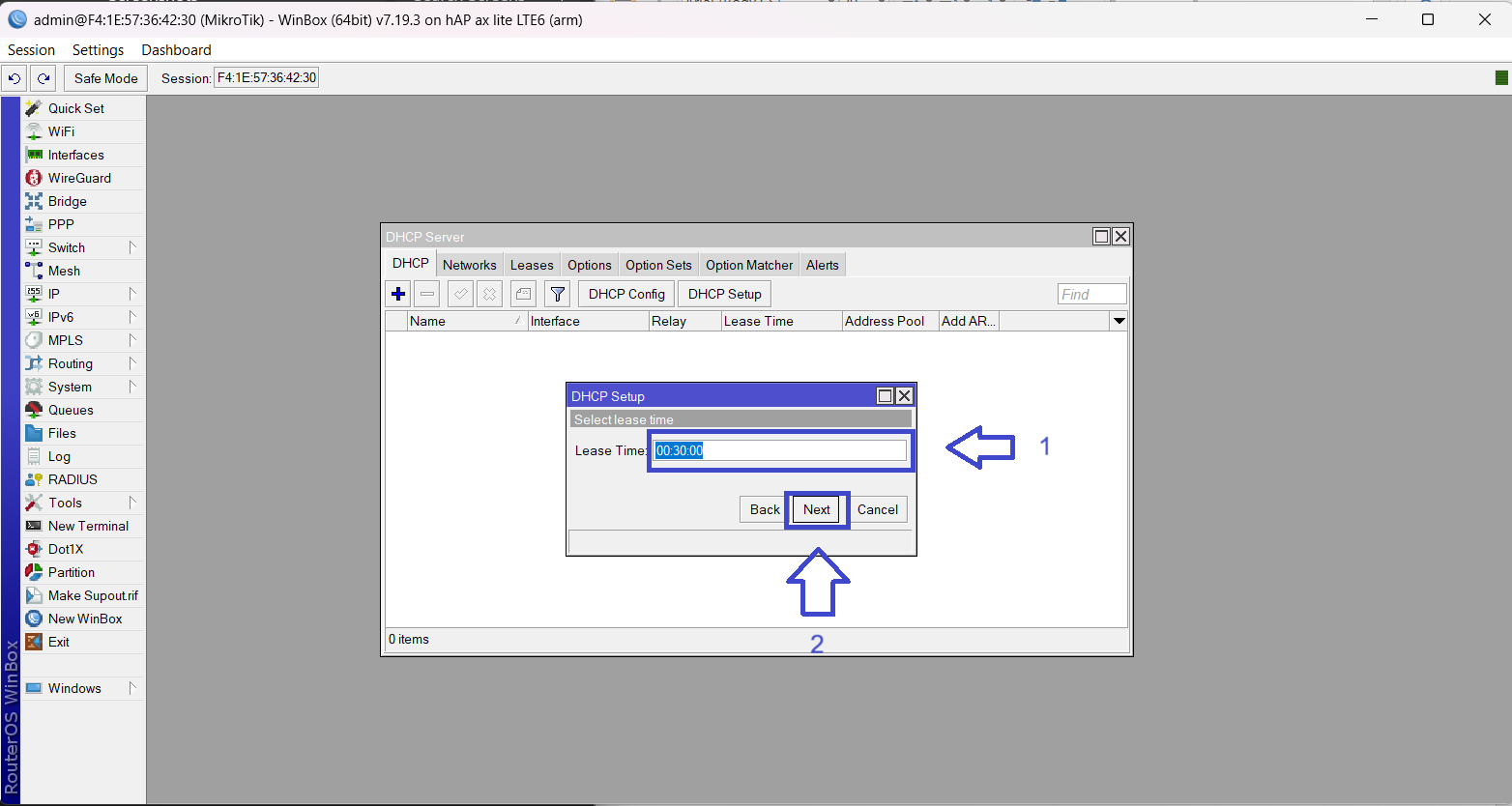

مدت زمان اجاره IP



در قدم دهم DHCP Server  ما آماده است و باید برای اینترفیس wifi  آیپی آدرس 172.1.16.1 که برای Default Gateway  درنظر گرفته بودیم را تنظیم کنیم

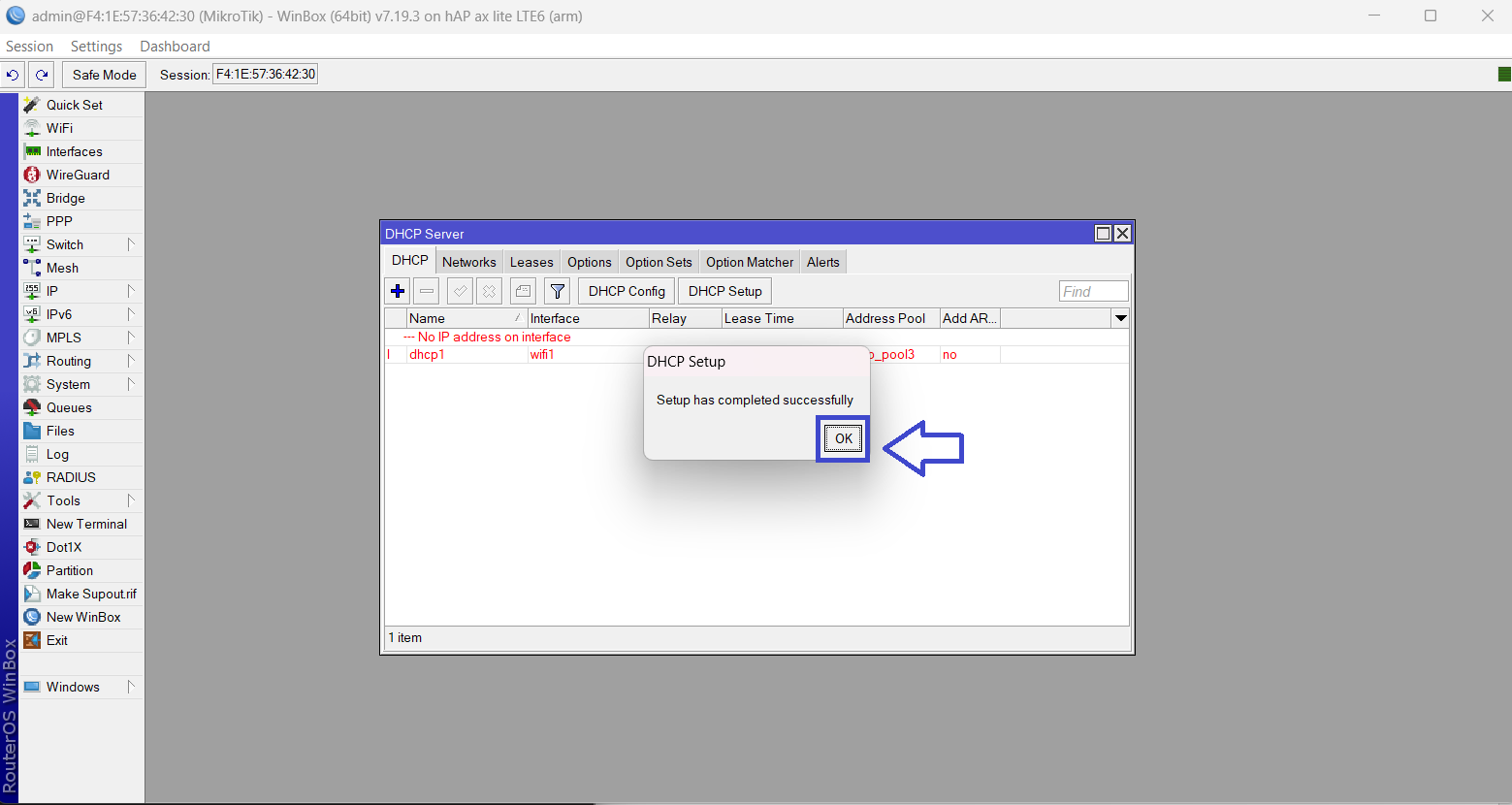

اول گزینه ok  رو میزنیم



پایان تنظیمات



سپس در قسمت سمت چپ روی گزینه IP  کلیک میکنیم و قسمت addresses  رو انتخاب میکنیم.

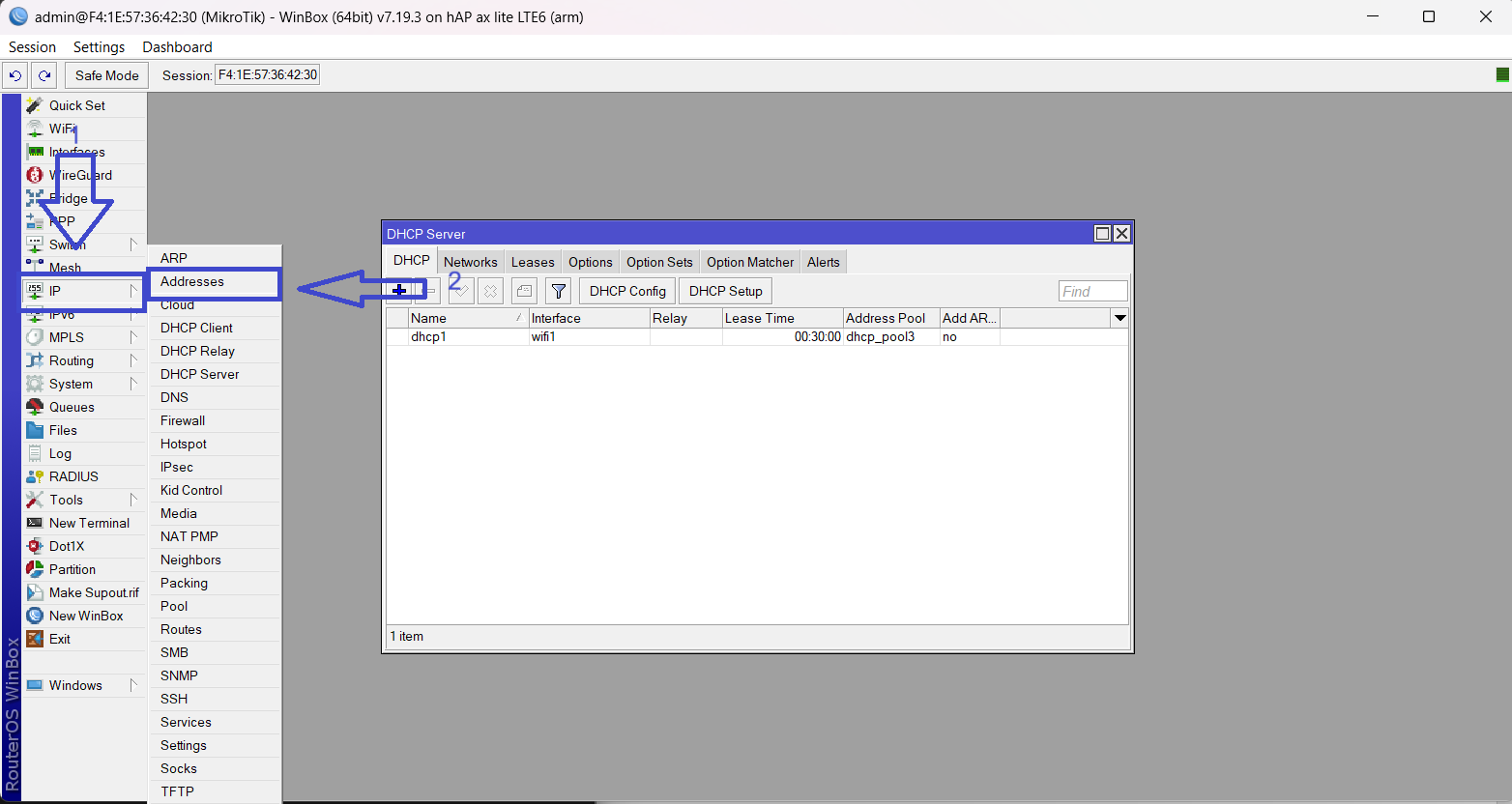

منو IP Address

  1. سپس در قسمت باز شده روی گزینه + مثبت کلیک میکنیم
  2. یک قسمت جدید باز میشود
  3. در قسمت جدید در قسمت address  24/172.16.1.1 را مینویسیم
  4. در قسمت network  172.16.1.0 رو مینویسیم
  5. در قسمت interface  هم wifi  رو انتخاب میکنیم
  6. Apply  و ok  رو میزنیم و تمام . آدرس روی wifi  تنظیم شد .

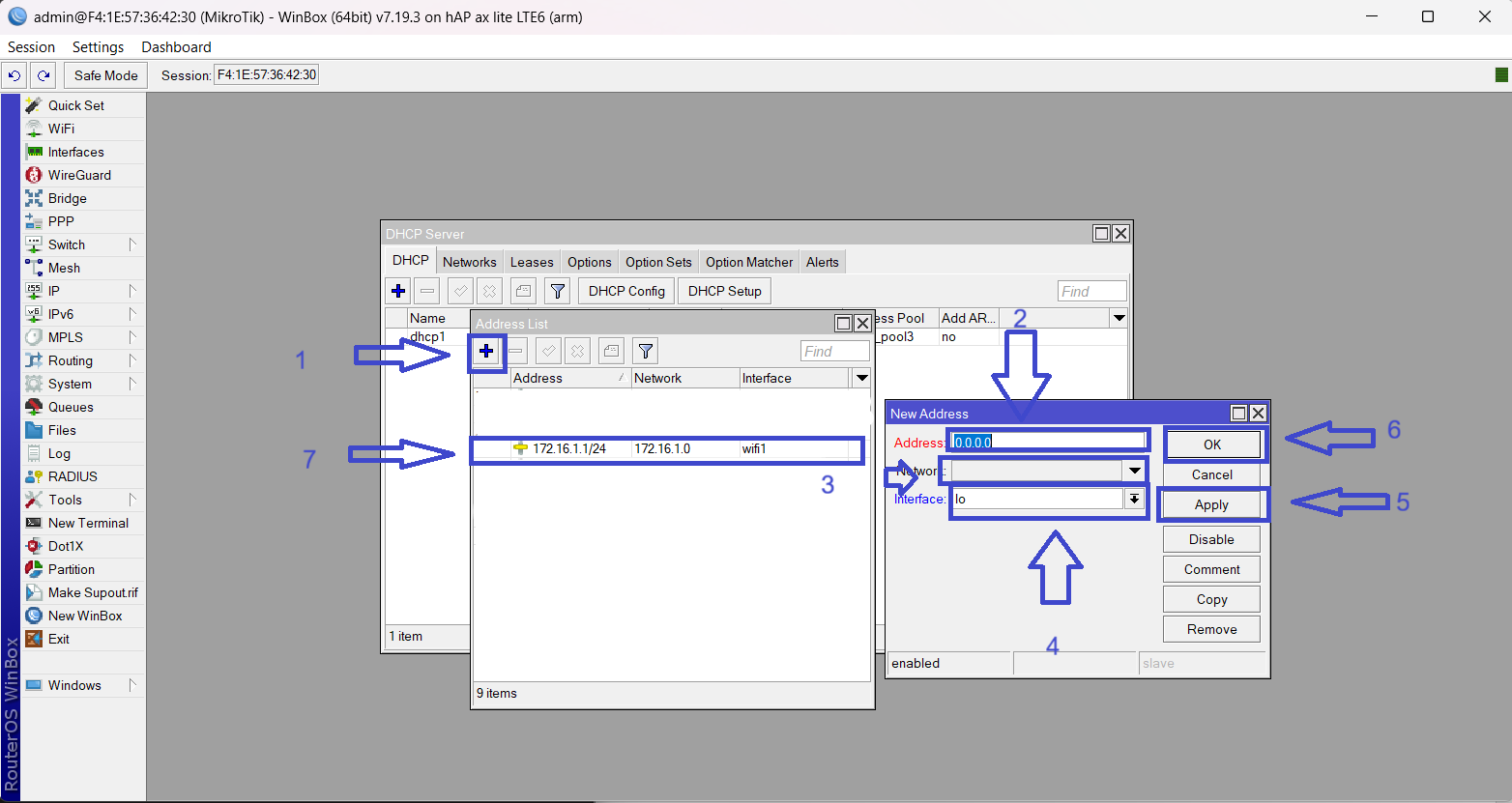

تنظیم IP روی اینترفیس WiFi



در قدم یازدهم با یک دستگاه که در این آموزش لپ تاپ هست به wifi این روتر میکروتیک وصل میشیم و عملکرد DHCP Server  رو بررسی میکنیم

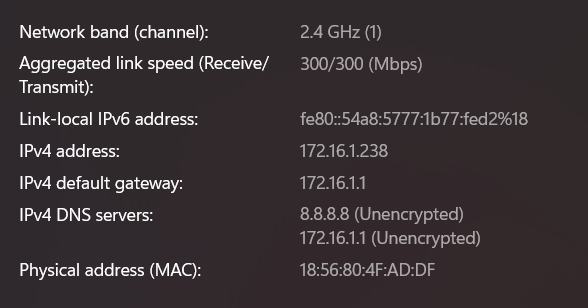

مشخصات دریافتی از DHCP



با بررسی مشخصات میبینیم که DHCP Server  به درستی کار کرده و آیپی آدرس 172.16.1.238 را به دستگاه اختصاص داده است.

سایر مشخصات مثل Gateway  و DNS هم مطابق با آنچه تنظیم کردیم به دستگاه داده شده است.
