معرفی مفاهیم و کلاس های IP و SubnetMask به زبان ساده

کلاس آیپی چیست؟ سابنت مسک چیست؟ در تصویر زیر هفت لایه OSI یا مدل مرجع OSI را میبینید و همچنین وظیفه هر لایه به صورت تصویری و به صورت ویژه که کار هر لایه را نشان داده است اما در لایه سوم لایه ای است به نام لایه شبکه یا NETWORK که در مدل TCP/IP متناظر این لایه لایه ای هست به نام " لایه اينترنت یا INTERNET "، وظیفه این لایه مسئولیت آدرس دهی و همچنین بسته بندی و Routing داده هاست .

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
شکل کلی هفت لایه osi

این لایه که از مهمترین لایه های مدل TCP/IP هست دارای چند پروتکل است که در مطالب قبلی تشریح گردید و در این مطلب سعی میکنم در مورد پروتکل IP یا (Internet Protocol) که از مهمترین پروتکل ها در حوزه Network است صحبت کنم و در ادامه از ایرادات و نظرات شما استفاده کنم.


-------------------------------------------------

آموزش شبکه

برای دسترسی به مجموعه بهترین دوره های آموزش شبکه های کامپیوتری ( مبانی شبکه ، نتورک پلاس ، مانیتورینگ و ... ) مقدماتی تا پیشرفته با ارائه گواهینامه و فیلم رایگان همین الان کلیک کن

--------------------------------------------------

آدرس IP یا (Internet Protocol) چیست؟

آدرس آی پی Logical Address هست و قابل تغییر هست و تایین میکنه سیستم در چه شبکه ای قرار خواهد گرفت کلاً هر دستگاه یا Device ای که در شبکه بخواهد کار کند دارای IP هست.امروزه IP را در دو ورژن کار میکند یکی ورژن 4 که خیلی آشناهستیم باهاش و دیگری ورژن 6 در مورد ورژن 6 میتونید به لینک های زیر اثر خانم مهندس حسین زاده مراجعه کنید

شاید بپرسید 4 چیه پس 1 و 2 و اینا کجا هستند قبلاً ورژن های مختلفی بود ولی اصلاحات انجام گرفت و بلاخره در ورژن 4 ثابت شد اما ورژن 6 زمانی اومد که انقدر تعداد سیستم ها و آدرس دهی ها زیاد شده که در ورژن 4 نمیگنجید برای همین باید یک عدد بزرگتر رو برای آدرس دهی انتخاب میکردیم به نام ورژن 6 اما بریم سر اصل مطلب.IP Address ها بصورت دسيمال(Decimal) به صورت 4 عدد (هركدام از 0 تا 255 مي تواند مقدار گيرد) كه هر كدام از این اعداد با نقطه یا DOT از هم جدا شده اند به عنوان مثال:

192.168.0.1

نمايانگر يك آدرس IP است.نکته:عدد باینری که بیت سمت راست ان صفر هست حتماً آن عدد زوج است و اگر بیت سمت راست آن یک باشد حتماً آن عدد فرد است.

ساختار آدرس های IP در پروتکل TCP IP

آدرس آی پی ورژن چهار 32 بیت است و این 32 بیت برای اینکه ما انسانها و خود سیستم ها راحت تر با این آدرس کار کنند در قالب 4 بایت استفاده میشه و به هر بایت که هشت بیت هست یک Octet گفته میشود و بین این octet ها یا بایت ها توسط یک نقطه از یکدیگر جدا میشوند . 11000000. 10101000. 00000000. 00001010 این عدد باینری معادل آی پی 10.0.168.192

آموزش جامع IP

کار آی پی هم اینه که قراره به ما بگه این کامپیوتر متعلق به چه شبکه ای هست و تو اون شبکه شماره اش چیه ، خود آی پی هم از دو بخش تشکیل میشه یه بخش که شماره شبکه هست بهش میگن NetId یا (Network Identifier)و بخش دیگه که شماره اون کامپیوتر هست بهش میگن HostId یا (Host Identifier)اما تفکیک این دو بخش دارای یه قانون بسیار ساده هست به نام کلاس بندی بنابر این با این کلاس بندی شبکه هایی با سایز های مختلف ایجاد کردند و به ما این امکان رو میدن که آدرس های IPرو برای شبکه هامون اختصاص بدیم.

معرفی انواع کلاس آیپی ( IP ) | انواع کلاس IP

IP Address ها کلاً به 5 قسمت یا 5 کلاس مختلف تقسیم میشن A , B , C , D , E که کلاس های D و E مصارف خاصی را دارند که در انتهای مطلب خدمتتون عرض میکنم.

  • کلاس A :بزرگترین شبکه از نظر آدرس دهی محسوب میشه Octet اول شماره شبکه و سه Octet باقی مونده تعداد host ها را معین میکنه به تصویر زیر نگاه نید
کلاس ها در شبکه

در تصویر فوق جدولی را مشاهده میکنید که به ازاء هر بیت یک عدد در بالای آن قرار گرفته است اگر بیتی یک باشد عدد بالای آن را حساب میکنیم و اگر بیتی صفر بود عدد بالای آن محاسبه نمیشود.پس برای محاسبه اینگونه عمل میکنیم :

 01111111 = 0 + 64 + 32+ 16+ 8+ 4+ 2+ 1 = 127

بیت اول Octet اول همواره صفر است (یعنی در هفت بیت میتوان متغیر باشد ) و 24 بیت برای Host Id باقی میماند در تصویر فوق هر X نمایانگر یک octet یا 8 بیت است اما در کلاس A آی پی که net id تماماً صفر باشد نداریم و به آن آی پی صفر میگویند ، و اگر در Net Id تمام بیت ها را یک کنیم (به جز بیت اول که همواره صفر است) به عدد 127 میرسیم. مانند مثال زیر

0.1.1.1.1.1.1.1  = 127

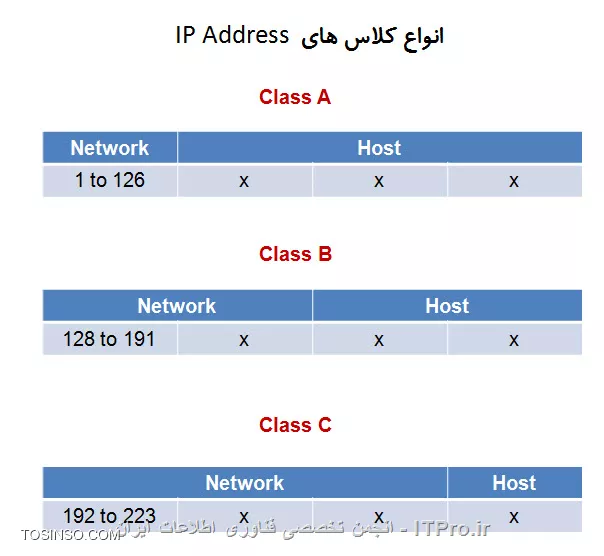

همچنین اگر بخواهیم تمام کلاس ها را محدوده بندی کنیم به صورت تصویر زیر است

وب سایت توسینسو

ولی شاید با خود بگویید چرا در تصویر فوق کلاس A از 1 تا 126 است در صورتی که می بایست تا 127 باشد؟ در پاسخ به این سوال باید بگویم 127 آدرسی است که به عنوان IP نمیتوان در سیستم ها استفاده نمود 127 آدرسی است که به آن Loopback Address گفته میشود و برای تست و سلامتی کارت شبکه مورد استفاده است . پیشنهاد می کنم برای درک بهتر مفاهیم سابنتینگ و آدرسهای IP و ... حتما به دوره آموزش نتورک پلاس و بخش معرفی آیپی و محاسبات IP مراجعه کنید.

خب ما گفتیم که هر آدرس IP به دو قسمت تقسیم شده است NET id و Host Id که در کلاس های آی پی که به آن Full Address نیز گفته میشود قوانین مربوط به آن همواره محفوظ باقی می ماند اما اگر بخواهیم بفهمیم که دو آدرس آی پی در یک شبکه هستند یا خیر فقط کافی است بفهمیم که NetId های آنها یکی هست یا خیر اگر یکی بود در یک شبکه هستند.

اما ما گفتیم در کلاس A تعداد بیت هایی که برای HostId می ماند 24 است و به عبارتی 2 به توان 24 آدرس آی پی میتواند برای Host ها در نظر گرفته شود چرا 2به توان 24 ؟ برای اینکه ما فقط دو حالت 0 یا 1 را میتوانیم در نظر بگیریم نتیجه 2 به توان 24 میشود 16,777,216 البته نکته ای که این وسط هست این عدد باید منهای دو شود یعنی 16,777,214 اما این دو تا آی پی کجا مورد استفاده قرار میگیرند . اگر تمام HostId ها برابر با 1 باشد (BroadCast) و اگر تمام hostId ها برابر با 0 شود (یعنی خود Network Number) پس آدرس ابتدا و انتهایی هر HostID نمیتواندبه عنوان آدرس معتبر برای سیستم ها باشند .

  • کلاس B : در این کلاس دو تا octet اول شماره شبکه هست و دوتا octet باقی مانده HostId هستند همانند کلاس A این کلاس نیز دارای نشانه ای هست ، دو بیت اول Octet اول با 10 شروع می شود و نمیتوان این دو بیت را تغییر داد ، بنا بر این Octet اول فقط 6 بیت داریم و در مجموع برای Netid ما از 14 بیت میتوانیم استفاده کنیم و برای Hostid این تعداد به 16 میرسد. بنابر این دو به توان 16 البته منهای دو میشود 65.534 عدد آی پی مورد استفاده برای سیستم های داخل شبکه پس میبینیم که در کلاس B تعداد آی پی های مورد استفاده به مراتب کمتر از کلاس A می باشد.
کار با ip ها

اگر دو بیت octet اول را که به صورت ثابت 10راقرار دهیم آخرین عدیدی که میتوان قرار داد برابر است با 10111111 = 128+ 0+ 32+ 16+ 8+ 4+ 2+ 1 = 191

  • کلاس C : حتماً حدس زده اید که این بار سه تا Octet اول مربوط به NetId یا شماره شبکه هست و فقط Octet آخری مربوط به HostId هست و این بار سه بیت اول Octet اول 110 هست و این نشانه ای است که فقط مربوط به کلاس C است و در octet اول فقط 5 بیت میتواند متغیر باشد در این کلاس تعداد بیت های قسمت Netid به 21 میرسد و تعداد Hostid به دو به توان 8 منهای دو 254 آدرس است.
آشنایی با IP ها در شبکه

معمولاً در شبکه های کوچک از این آدرس استفاده میشود و حداکثر IP هایی که در این شبکه میتوان به کلاینت ها اختصاص داد 254 عدد است.نکته : فقط از octet اول میتوان نوع کلاس را معین کرد

  • کلاس D : آدرس کلاس D برای Multicasting استفاده میشود و در کلاس D چهارمین بیت از Octet اول صفر میباشد البته 4 بیت اول این Octet به ترتیب 1110 است و این چهار بیت را نمیتوان تغییر داد و این مشخصه مربوط به این کلاس می باشد ، ضمناً محدوده آدرس دهی این کلاس نیز در تصویر زیر مشاهده میشود.
کلاس D در IP
11101111= 128+64+32+0+8+4+2+1=239

Multicast چون یک گروه از کامپیوتر ها را شامل میشود بنابر این اگر بخواهیم بگوییم Netid یا hostid این کلمه برای این کلاس بی معنی است

  • کلاس E : در این کلاس وضعیت چهار بیت اول 1111 است این کلاس برای کار های تحقیقاتی و تجربی محیا شده است و ما نمیتوانیم از این آدرس استفاده کنیم و برای اینکه یادمان باشد میتوان گفت این کلاس Exprimental است.
کلاس E در آی پی آدرس ها

SubnetMask چیست؟

سیستم ها براي تشخیص تعلق یا عدم تعلق به يك شبكه از مفهومي به نام Subnet Mask استفاده مي كند. به اين صورت كه تمام بيت هاي Network را 1 و تمام بيت هاي Host را 0 در نظر مي گيرد تا Subnet mask را بسازد. در نظر داشته باشید که هر کلاسی که ما میتونیم ازشون به عنوان یک آدرس استفاده کنیم یک SubnetMask استاندارد داره به عبارت دیگر هر ip دارای یک SubnetMask است و برای کلاس هایی که در بالا گفته شد این SubnetMask ها به صورت استاندارد زیر هستند:

Standard Subnet Masks:

Class A : 255.0.0.0
Class B : 255.255.0.0
Class C:  255.255.255.0

نکته : IP هادر صوورت قابل نمایش هستند

  1. subnet mask format
  2. prefix format

در subnet mask format، آی پی مربوطه را به صورت یک ip به همراه subnet mask آن به صورت جداگانه نمایش می دهیم. یعنی یک عدد که IP را نشان میدهد و عددی دیگر یا IP دیگر subnet mask را به عنوان مثال:

IP: 192.168..1.2
Subnet mask: 255.255.255.0

در prefix format آی پی و subnet mask آن را با هم در یک ip نشان میدهید ، یعنی بعد از ip ، یک / (که جداکننده Ip از عدد مربوط به subnet mask هست) قرار میدهیم و سپس یک عدد نوشته میشود که این عدد تعداد 1 هایی که در subnet mask همان ip داریم می باشد به طور مثال:

192.168.1.2/24

چطور SubnetMask آدرس آی پی را متوجه شویم ؟

توی Run دستور ncpa.cpl رو وارد کنید تا به قسمت تنظیمات کارت شبکه خودتون وارد بشید و از اونجا از یکی از کارت شبکه هاتون یا روی گزینه Local Area Connection راست کلیک کرده و properties بگیرید و وارد تنظیمات IP ورژن 4 بشید. بعد از این که 4 Octet آی پی های خوتون رو وارد کردید کلید TAB رو بزنید تا به صورت خودکار Subnet mask آی پی خودتون رو مشاهده کنید.

تنظیمات subnetmask
subnetmask چیست

البته در لینک زیر میتونید سایت هایی رو مشاهده کنید که خیلی مفید هست برای شناسایی IP ها و subnetmask ها میتونید به راحتی ازشون استفاده کنید

اما سوالی مطرح میشه اینجا حتماً دیدید موقعی که دارید برای کارت شبکتون آدرس IP تنظیم میکنید این SubnetMask نسبت به توع IP شما Set میشه و نیازی به تایپ نمودن نیست ولی اگر دقت کنید این SubnetMask به صورت ReadOnly نیست که نشه تغییرش داد ولی اگر میشه تغییرش داد تکلیف چیه ؟

آیا اون سیستم در شبکه باقی میمونه ؟ اصلاً چرا میشه تغییرش داد؟ در پاسخ به این سوال باید گفت : ما میتونم اون استاندارد رو تغییر بدیم یعنی فراخور نیازمون SubnetMask رو دستکاری میکنیم تا بتونیم اون شبکه رو به رنج های کوچکتر بشکنیم و از یک شبکه چندین شبکه درست کنیم به این عملیات subnetting گفته میشود و برای درک بهتر از این موضوع به مقاله زیر اثر مهندس محمد نصیری مراجعه نمایید

Subnetting چیست ؟

  • کلاس آدرس آیپی ( IP Class ) چیست؟

    آدرس آیپی در اینترنت برای استفاده های عمومی ، استفاده در شبکه های بزرگ ، استفاده در شبکه های متوسط و استفاده در شبکه های کوچک دارای طبقه بندی هایی می باشد که به آن کلاس آدرس IP یا IP Class گفته می شود. کلاسهای آدرس IP به این منظور در نظر گرفته شده اند که در وهله اول شبکه های داخلی را از پرداخت هزینه برای خرید آدرس IP معاف کنند و در عین حال به شبکه های داخلی نیز نظم بیشتری بدهند.
  • چند نوع کلاس آدرس IP ( IP Class ) وجود دارد؟

    بصورت کلی پنج نوع کلاس آدرس آیپی برای IPv4 وجود دارد که بصورت کلاس A و B و C و D و E طراحی شده اند ، کلاس A برای استفاده در شبکه های داخلی بسیار بزرگ سازمان ، کلاس B برای شبکه های با اندازه متوسط و رو به بالا ، کلاس C برای شبکه های کوچک و بسیار کوچک و خانگی و کلاس های D و E هنوز کاربرد مشخصی برایشان در نظر گرفته نشده است.
  • فرآیند سابنتینگ ( Subnetting ) چیست؟

    سابنتینگ یا Subnetting به فرآیند انجام دادن محاسبات بر روی آدرسهای IP و اختصاص دادن آدرس هایی با محدوده بزرگتر یا کوچکتر گفته می شود که معمولا متخصصین حوزه زیرساخت به ویژه سیسکو به این محاسبات نیاز دارند و یک نیاز عمومی در تخصص شبکه محسوب نمی شود
