فایروال Transparent چیست؟ فایروال یک سیستم امنیتی برای شبکه است که به دو صورت سخت افزاری و نرم افزاری موجود است و وظیفه آن کنترل ترافیک ورودی و خروجی براساس سیاست ها و نقش هایی که برای آن تعریف می شود است. فایروال شرکت تحت نام Adaptive Security Applince یا ASA تولید می شود البته ASA علاوه بر فایروال امکانات مانند AntiVirus ، IPS ، VPN و ... را برای ما فراهم می کند. ASA در دو Mode یا حالت Transparent و Routed کار می کند.در این مقاله می خواهیم مفاهیم ، نحوی عملکرد و ویژگی های Transparent Mode را بررسی کنیم اما در ابتدا به صورت مختصر Routed Mode را بررسی می کنیم.

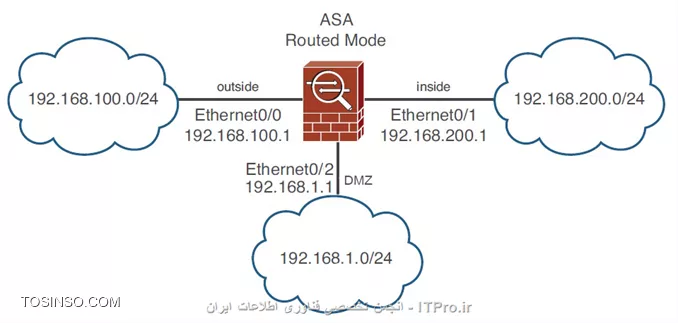

به صورت پیش فرض فایروال ASA در لایه سوم عمل می کند و بر پایه Packet و IP Address عمل می کند و کلیه عملیات بازرسی و انتقال ترافیک ، براساس پارامترهای لایه سوم انجام می گیرد هرچند که ASA می تواند در لایه های بالاتر نیز کنترل را انجام دهد. ASA با در نظر گرفتن IP Address برای اینترفیس ها ، خود را به عنوان یک روتر یا Gateway در شبکه ای که به آن متصل است معرفی کند. به این حالت Routed Mode گفته می شود.استفاده از این حالت نیاز به تغییرات در سیستم آدرس دهی IP دارد.در این حالت هر اینترفیس ASA باید به یک Subnet متصل و یک IP از آن Subnet به آن اینترفیس اختصاص داده شود در تصویر زیر حالت Routed Mode را می بینید که اینترفیس 0 به نام outside به شبکه 192.168.100.0/24 ، اینترفیس 1 به نام inside به شبکه 192.168.200.0/24 و اینترفیس 2 به نام DMZ به شبکه 192.168.1.1/24 متصل است.

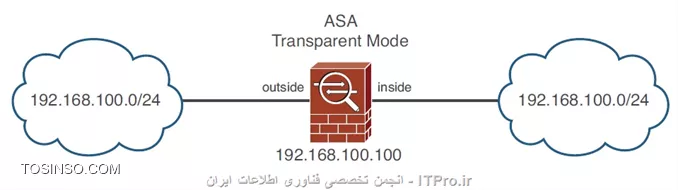

حالت دیگری که ASA می تواند در آن عمل کند Transparent است. در این حالت ASA همانند یک دستگاه لایه دو فعالیت می کند و مانند یک روتر یا Gateway در شبکه دیده نمی شود این حالت استفاده فایروال را قایروال لایه دو یا فایروال مخفی نیز می نامند. چون در این حالت اینترفیس های فایروال IP نمی گیرند در نتیجه قابل شناسایی نیستند و تنها از یک IP آدرس برای ترافیک Management مروبط به خود دستگاه استفاده می شود.نصب و راه اندازی فایروال در حالت Transparent در شبکه به سادگی انجام می پذیرد و شبکه ما را به دو قسمت inside و outside تقسیم می کند بودن اینکه نیاز به تغییر در سیستم آدرس دهی شبکه وجود داشته باشد در شکل زیر نحوی استقرار فایروال در حالت Transparent را نشان می دهد.
در حالت Transparent هر دو اینترفیس inside و outside به یک subnet متصل می شود. به این حالت bump in the wire گفته می شود چون در این حالت ASA شبکه را جدا نمی کند و بخشی از شبکه می شود و ترافیک شبکه مورد بازرسی قرار می دهد و نسبت به سیاست های و نقش های در نظر گرفته شده برای فایروال ، در مورد ترافیک های عبوری تصمیم می گیرد. به این همین دلیل نصب و راه اندازی Transparent mode ساده و آسان است.با اینکه حالت Transparent در لایه دو عمل می کند ترافیک لایه سه تا زمانی که شما به آن اجازه عبور ندهید (با یک ACL) این ترافیک نمی تواند عبور کند. و تنها ترافیکی که بدون ACL اجازه عبور دارد ترافیک مربوط به ARP است. ترافیک ARP را با ARP Inspection می توان کنترل کرد.
به طور مثال شما می توانید با استفاده از یک ACL ترافیک Routing Protocol هایی مانند OSPF ، EIGRP و ... را از Transparent Firewall عبور دهید ASA در حالت transparent را می توان همانند یک سوئیچ در نظر گرفت که فریم ها را از یک اینترفیس به اینترفیس دیگر منتقل می کند اینکار براساس MAC آدرس فریم انجام می شود. ASA آدرس MAC مبدا و پورتی که روی آن این فریم را دریافت کرده را نگه داری می کند و از این طریق متوجه می شود که برای رسیدن به این MAC آدرس از چه اینترفیس می تواند استفاده کند. با استفاده از این اطلاعات ASA یک جدول تشکیل می دهد و این اطلاعات را در آن نگه داری می کند و با استفاده از این جدول اقدام به ارسال فریم های می کند.
سوئیچ زمانی که MAC مقصد فریم را در جدول Cam خود پیدا نکند این فریم را روی تمام اینترفیس هایش غیر از اینترفیسی که این فریم را روی آن دریافت کرده ارسال می کند به این امید که مقصد به یکی از پورت هایش متصل باشد.اما ASA همانند سوئیچ اینکار را به سادگی انجام نمی دهد چون به دلیل سیاست های امنیتی امکان ارسال بسته ها محدود شده است. در عوض ASA به منظور پیدا کردن مقصد به یکی از روش های زیر وارد عمل می شود:

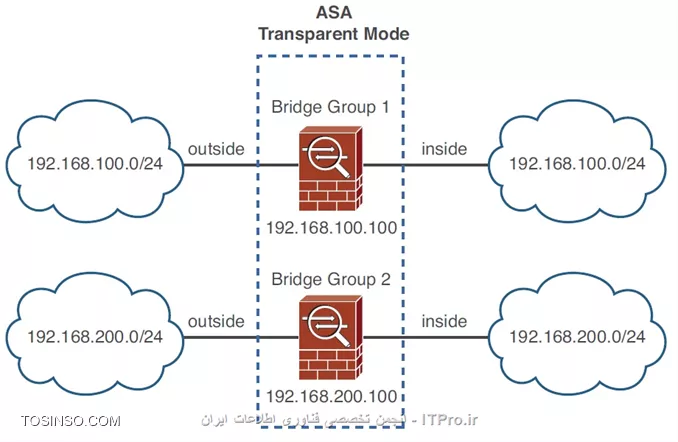

ASA که نسخه 8.4(1) یا بالاتر را اجرا کند این امکان را دارد که اینترفیس های خود را عضو یک یا چند گروه (bridge group) منطقی کند. هر bridge group به عنوان یک Transparent firewall کاملا مستقل عمل کند. ترافیکی که از یک bridge group عبور می کند نمی تواند وارد bridge group دیگر شود در صورت نیاز به ایجاد ارتباط بین این گروه ها باید از یک روتر خارجی استفاده شود. در فایروال های ASA تا هشت bridge group می توان ایجاد کرد که به هر گروه می توان 2 تا 4 اینترفیس داشته باشد. حداقل هر گروه باید دو اینترفیس داشته باشد که معمولا به نام های inside و outside شناخته می شوند. تصویر زیر نشان دهنده دو bridge group است که به صورت کاملا مجزا از یکدیگر عمل می کنند.
با استفاده از این قابلیت این امکان فراهم می شود که چندین فایروال مستقل داشته باشیم.نسخه های قبل 8.4(1) تنها از یک bridge group پشتیبانی می کنند و از دو اینترفیس برای آنها می توان استفاده کرد که می توان نام های inside و outside را برای آنها در نظر گرفت و اجازه استفاده از اینترفیس سوم را نخواهیم داشت مگر به عنوان پورت Management از آن استفاده کنیم که تنها ترافیک مربوط به خود دستگاه از آن عبور داده شود.
زمانی که ASA چند Security Context دارد برای هر Context می تواند یک یا چند bridge group داشته باشیم. به هر Context می توان اینترفیسی را اختصاص داد که مربوط به Contextهای دیگر نباشد به عبارت دیگر اینترفیس ها نمی توانند بین Context ها مشترک باشند.اینترفیس های فایروال در حالت Transparent باید همه به یک شبکه (subnet) متصل باشند هر چند که بسته های IP بودن محدودیت های لایه دو همچنان بازرسی می شوند. از یک Extended ACL برای بررسی و ارزیابی Policiesهای ، ترافیک استفاده می شود و موتور بازرسی و بررسی ASA می تواند فعالیت های ترافیک را در هر لایه ای مورد بررسی قرار دهد.
قبل از اینکه یکی از دو حالت Routed یا Transparent را برای شبکه خود انتخاب کنیم باید از نقاط ضعف و قوت این دو حالت آگاهی داشته باشیم. در اینجا به صورت خلاصه این ویژگی ها را نام می بریم:
MAC آدرس زیر به عنوان مقصد اجازه عبور از Transparent Firewall را دارند. هر MAC آدرسی که در جدول زیر وجود نداشته باشد توسط فایروال Drop می شود:
نکته : از نسخه (ASA/PIX 8.0(2 می توان از این قابلیت نیز استفاده کرد.
