گام اول : تنظیمات Gateway ، Newrock
1- اتصال به محیط گرافیکی:

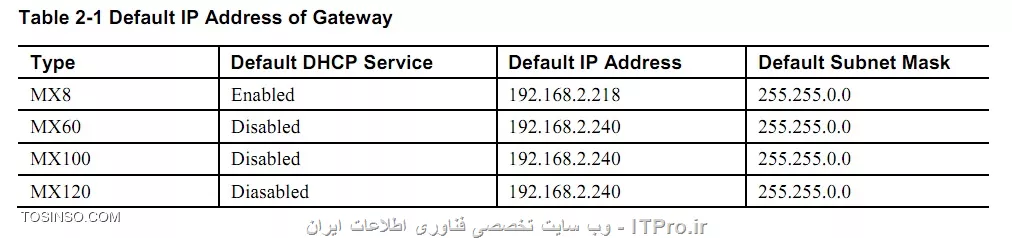

Ip پیشفرض در مدل های مختلف Gateway های Newrock متفاوت است در جدول زیر چند نمونه از مدل ها نشان داده شده است.
![گام اول : تنظیمات Gateway ، Newrock
1- اتصال به محیط گرافیکی:
Ip پیشفرض در مدل های مختلف Gateway های Newrock متفاوت است در جدول زیر چند نمونه از مدل ها نشان داده شده است.
||http://tosinso.com/files/get/f25f27a3-cb58-4545-9de0-3564304e8987||

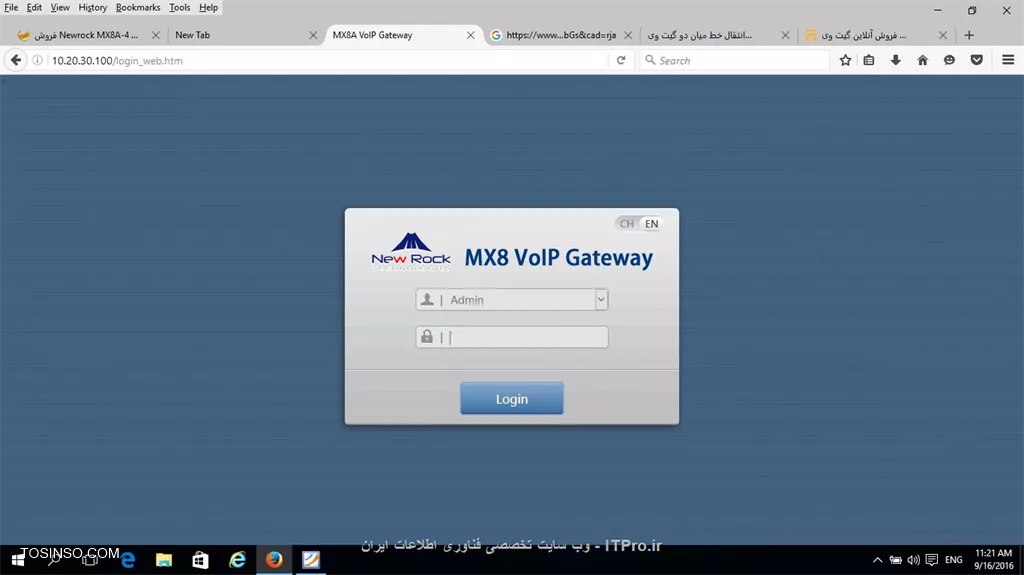

Ip دستگاه را در مرورگر وارد کنید تا محیط login دستگاه نمایش داده شود .
||http://tosinso.com/files/get/a8bce7b8-e036-470f-9bb7-8d3a8c636345||

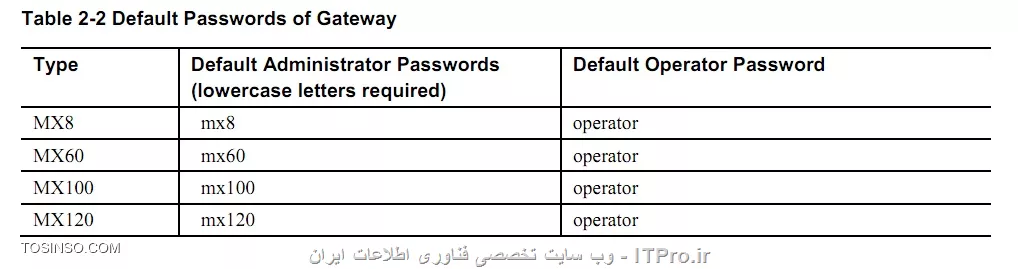

به صورت پیشفرض username همه دستگاه های newrock ، admin و Password آن در مدل های مختلف متفاوت است جدول زیر به بخشی از آنها اشاره کرده است.
||http://tosinso.com/files/get/f916e55c-fb72-44a2-bff7-8ff71a615dda||

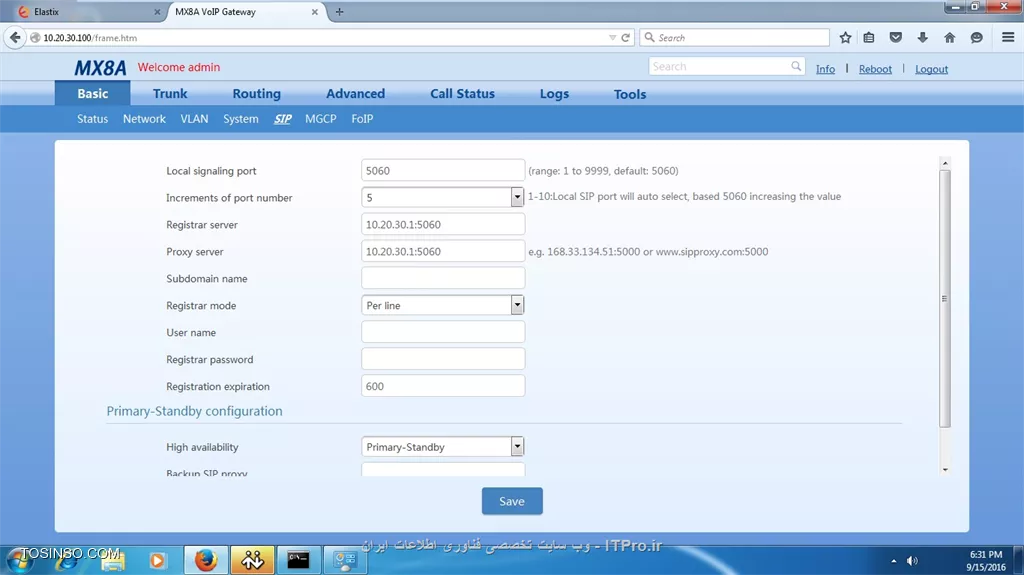

2- بعد از ورود به محیط تنظیمات ابتدا باید sip server Elastix را به دستگاه معرفی کنیم تا ارتباط بین elastix و gateway برقرار شود . برای این کار از مسیر زیر اقدام میکنیم .
Basic --- SIP
||http://tosinso.com/files/get/5baef045-c717-40f1-b775-0b6c73b7227a||
حال فییلدهارا بر اساس جدول زیر پرکنید و تنظیمات را save کنید.
پورت پروتوکل sip (پورت پیشفرض پروتوکل sip ، 5060 است) : Local signaling port
Ip سرور Elastix و پورت آن (پیشفرض 5060 ) : Registrar server
Ip سرور Elastix و پورت آن (پیشفرض 5060 ) : Proxy server
Per line : Registrar mode
برای مثال
Local signaling port : 5060
Registrar server : 10.20.30.1:5060
Proxy server : 10.20.30.1:5060
Registrar mode : Per line
3- بعد از تعریف sip server باید برای مسیردهی پورت های FXO به سمت سرور Elastix ترانک (Trunk) ایجاد کنیم . برای ایجاد ترانک از مسیر زیر اقدام میکنیم.
Trunk ---- Trunk
||http://tosinso.com/files/get/0dd4d4a3-a10b-4f87-a3ac-6e1c18b05b72||

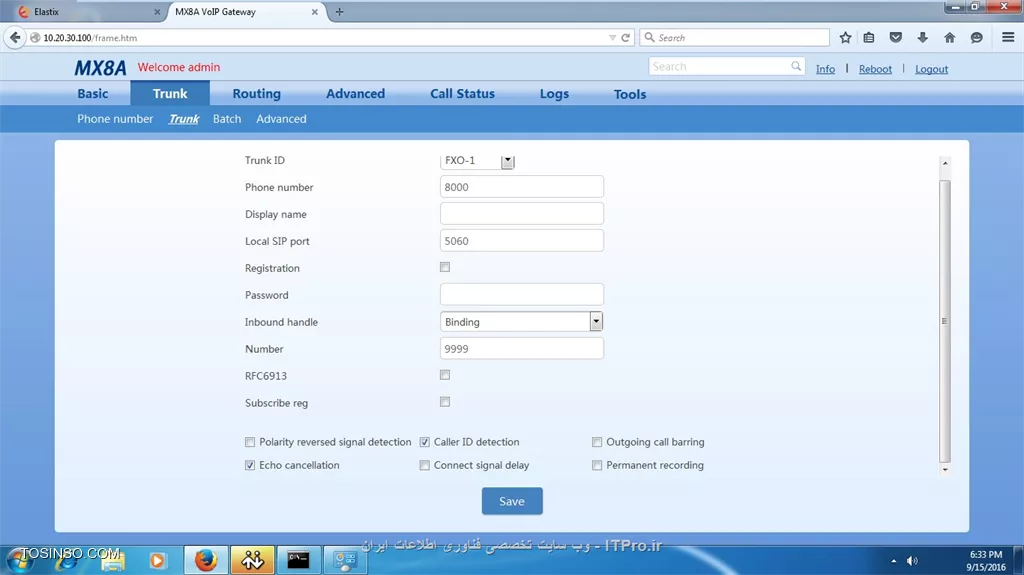

در بخش Trunk ID پورت FXO مورد نظر را انتخاب کنید Inbound handle را Binding قرار دهید local SIP port را5060 و در بخش Number عددی دلخواه را وارد نمایید و گذینه های Caller ID detection و Echo cancelation را تیک بزنید و این کار را برای تمام پورتهای FXO مورد نیازتان انجام دهید . بیاد داشته باشید که برای مسیردهی پورت های FXO با Elastix عددی که در بخش Number معرفی میکنید را باید در بخش Inbound Route سرور Elastix و درقسمت DID Number وارد کنید .
پورت FXO مورد نظر Trunk ID
Binding Inbound handle
عددی دلخواه Number
نمایش شماره تماس گیرنده Caller ID detection
حذف اکو از صدا Echo cancelation
برای مثال:
Trunk ID FXO-1
Inbound handle Binding
Number 9999
4- حال باید برای مسیردهی تماس هایی که از سمت سرور Elastix می آید Route بنویسیم . برای نوشتن Route از مسیر زیر اقدام میکنیم .
Routing ----- Routing Table
||http://tosinso.com/files/get/89a440a0-2e80-4d00-a765-88042dfcad61||

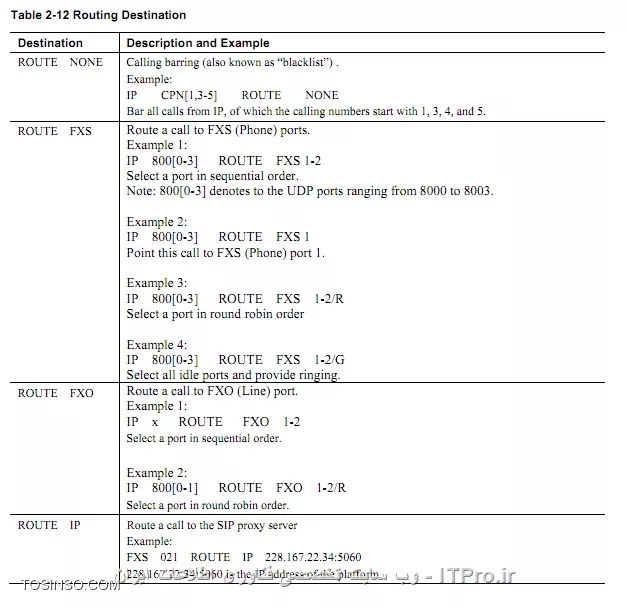

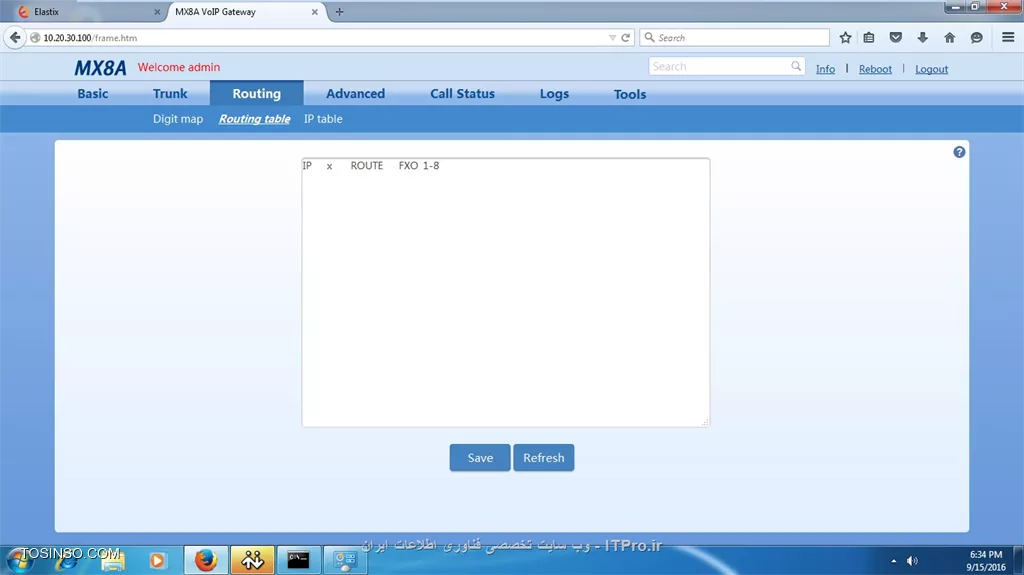

در Box پیشه رو Route مورد نظر را مینویسیم . این Route به این معناست که تمام درخواست ها از سمت سرور Elastix را به سمت پورت های FXO بفرست .
IP X ROUTE FXO 1-8
||http://tosinso.com/files/get/aa8a7501-d83e-4be9-81d2-3d1cadd4bc31||

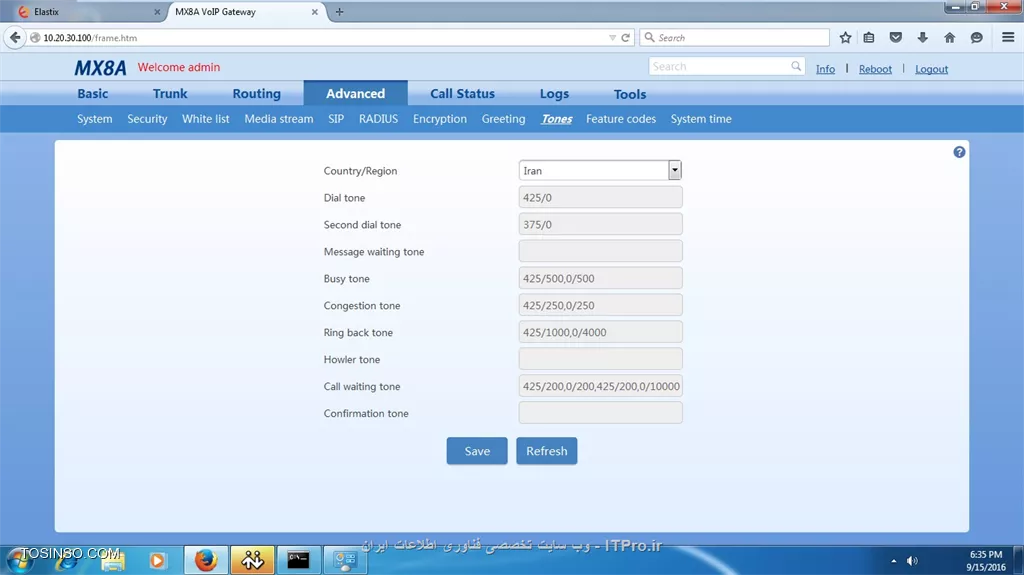

5- در اخر از تب Advance وارد تب Tones شده و Country/region را IRAN قرار میدهیم و دستگاه را یکبار Restart میکنیم .
||http://tosinso.com/files/get/2148f7bb-0f89-4670-9ce1-fd3707ccb2b1||
گام دوم : تنظیمات سرور Elastix
1- ایجاد Trunk برای معرفی Gateway Newrock به .Elastix برای ایجاد trunk از مسیر زیر اقدام مینماییم :

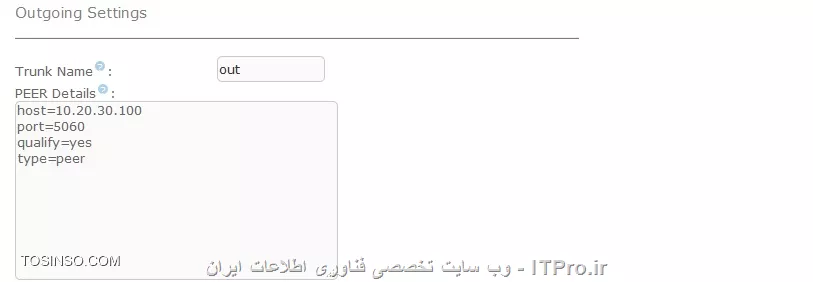

PBX - PBX Configuration - Trunk - add sip trunk در قسمت Outgoing Settings موارد زیر را مطابق شکل زیر پرکنید . نامی دلخواه برای Trunk درنظر بگیرید.
||http://tosinso.com/files/get/be18aed9-422a-434d-bfbc-08ba550d35b8||
Trunk Name Trunk
host Ip newrock
qualify YES
Port 5060
type PEER

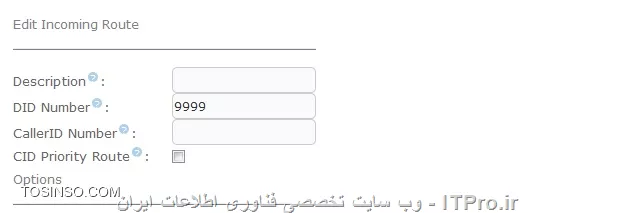

2- تعریف Inbound Routes برای مسیردهی تماس های ورودی از Gateway Newrock به سرور elastix در این قسمت تعیین میکنم که تماسهایی که وارد Elastix میشوند به کجا هدایت شون . برای مثال به تماس ورودی به داخلی مورد نظر یا منشی تلفنی (IVR) ،صف یا گروه پاسخ گو (Ring Group) یا ... هدایت شود .برای تعریف Inbound Routes از مسیر زیر اقدام میکنیم .DID Number را همان شماره ای که در قسمت Trunk در Gateway newrock قرار دادیم مقدار دهی میکنیم ودر قسمت Set Destination ، Destination مورد نظر را برای مسیردهی تماس ورودی قرار میدهیم .
PBX - PBX configuration - Inbound Routes - Add Incoming Route
||http://tosinso.com/files/get/559ddd08-123d-4d22-844d-167e0641848f||
||http://tosinso.com/files/get/6caba472-aafe-4098-95d7-dd0763243cf5||

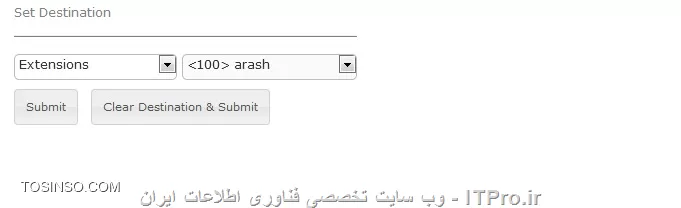

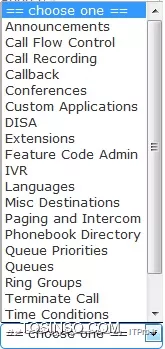

قسمت Set Destination شامل موارد زیر است .
||http://tosinso.com/files/get/45d273d4-c2fb-4c1a-ab27-bfaac754ee0e||

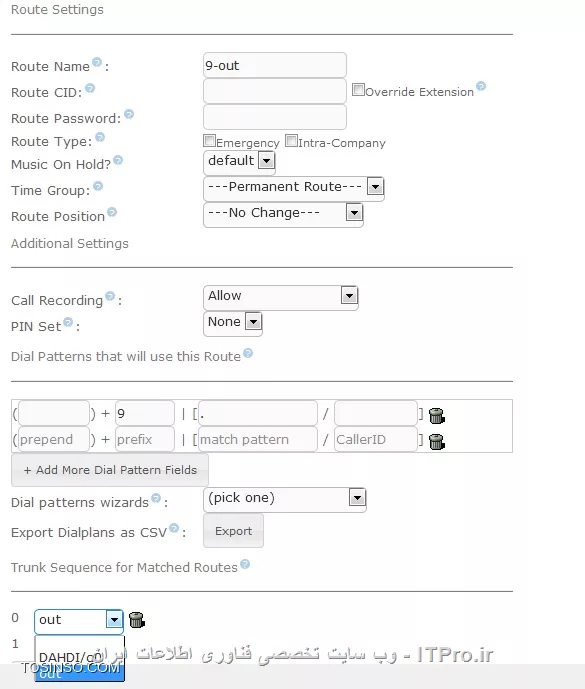

3- تعریف Outbound Routes برای مسیردهی تماس ها به سمت Gateway newrock . برای تعریف Outbound Routes از مسیر زیر اقدام میکنیم .اسمی دلخواه در قسمت Route Name انتخاب کنید و در قسمت Dial Patterns الگوی تماس دلخواه خود را وارد و در اخر از قسمت Trunk Sequence for Matched Routes ترانک مورد نظر برای هدایت تماسها به سمت Gateway انتخاب کنید.
PBX - PBX Configuration - Add Route
||http://tosinso.com/files/get/78056424-8215-4b2b-951f-64236308fe54||
روشهای Dial Pattern نویسی :
||http://tosinso.com/files/get/3f41a388-ec63-43f3-9a3a-a1245e184495||
PREPEND =عددی یا مجموعه اعدادی که می خواهیم به شماره مورد نظر ما اضافه شود.
PREFIX =عدد یا اعدادی می باشد که می خواهیم از شماره تماس گرفته شده حذف گردد.
= MATCH PATTERN شماره هایی که در نهایت به سمت ترانک خروجی هدایت می شوند.
CALLER ID = این پارامتر برای زمانی می باشد که ما میخواهیم این قانون برای یک داخلی خاص اعمال گردد.
کارکترهایی که در Dial Pattern مورد استفاده قرار میگیرد :
. همه ی اعداد به هر تعدادی
X اعداد بین 0 تا 9
Z اعداد بین 1 تا 9
N اعداد بین 2 تا 9
[ , ] [ - ] اعداد نوشته شده بین 2 عدد - اعداد نوشته شده ,
برای مثال:
گرفتن شماره مبایل 09xxxxxxxxx
گرفتن شماره ثابت درون شهری (برای مثال شیراز) 0713zxxxxxx
بعد از انجام مراحل گفته شده شما میتوانید هم به بیرون تماس داشته باشید هم از بیرون به داخل تماس دریافت کنید .
موفق و پیروز باشید.
نویسنده : آرش حیدری
منبع : |جزیره ویپ وب سایت توسینسو::https://tosinso.com/network|
هرگونه نشر و کپی برداری بدون ذکر منبع و نام نویسنده دارای اشکال اخلاقی است](/images/image-loader.gif)
Ip دستگاه را در مرورگر وارد کنید تا محیط login دستگاه نمایش داده شود .
به صورت پیشفرض username همه دستگاه های newrock ، admin و Password آن در مدل های مختلف متفاوت است جدول زیر به بخشی از آنها اشاره کرده است.
2- بعد از ورود به محیط تنظیمات ابتدا باید sip server Elastix را به دستگاه معرفی کنیم تا ارتباط بین elastix و gateway برقرار شود . برای این کار از مسیر زیر اقدام میکنیم .
Basic --- SIP
حال فییلدهارا بر اساس جدول زیر پرکنید و تنظیمات را save کنید.
پورت پروتوکل sip (پورت پیشفرض پروتوکل sip ، 5060 است) : Local signaling port
Ip سرور Elastix و پورت آن (پیشفرض 5060 ) : Registrar server
Ip سرور Elastix و پورت آن (پیشفرض 5060 ) : Proxy server
Per line : Registrar mode
برای مثال
Local signaling port : 5060
Registrar server : 10.20.30.1:5060
Proxy server : 10.20.30.1:5060
Registrar mode : Per line
3- بعد از تعریف sip server باید برای مسیردهی پورت های FXO به سمت سرور Elastix ترانک (Trunk) ایجاد کنیم . برای ایجاد ترانک از مسیر زیر اقدام میکنیم.
Trunk ---- Trunk
در بخش Trunk ID پورت FXO مورد نظر را انتخاب کنید Inbound handle را Binding قرار دهید local SIP port را5060 و در بخش Number عددی دلخواه را وارد نمایید و گذینه های Caller ID detection و Echo cancelation را تیک بزنید و این کار را برای تمام پورتهای FXO مورد نیازتان انجام دهید . بیاد داشته باشید که برای مسیردهی پورت های FXO با Elastix عددی که در بخش Number معرفی میکنید را باید در بخش Inbound Route سرور Elastix و درقسمت DID Number وارد کنید .
پورت FXO مورد نظر Trunk ID
Binding Inbound handle
عددی دلخواه Number
نمایش شماره تماس گیرنده Caller ID detection
حذف اکو از صدا Echo cancelation
برای مثال:
Trunk ID FXO-1
Inbound handle Binding
Number 9999
4- حال باید برای مسیردهی تماس هایی که از سمت سرور Elastix می آید Route بنویسیم . برای نوشتن Route از مسیر زیر اقدام میکنیم .
Routing ----- Routing Table
در Box پیشه رو Route مورد نظر را مینویسیم . این Route به این معناست که تمام درخواست ها از سمت سرور Elastix را به سمت پورت های FXO بفرست .
IP X ROUTE FXO 1-8
5- در اخر از تب Advance وارد تب Tones شده و Country/region را IRAN قرار میدهیم و دستگاه را یکبار Restart میکنیم .
گام دوم : تنظیمات سرور Elastix
1- ایجاد Trunk برای معرفی Gateway Newrock به .Elastix برای ایجاد trunk از مسیر زیر اقدام مینماییم :
PBX - PBX Configuration - Trunk - add sip trunk در قسمت Outgoing Settings موارد زیر را مطابق شکل زیر پرکنید . نامی دلخواه برای Trunk درنظر بگیرید.
Trunk Name Trunk
host Ip newrock
qualify YES
Port 5060
type PEER
2- تعریف Inbound Routes برای مسیردهی تماس های ورودی از Gateway Newrock به سرور elastix در این قسمت تعیین میکنم که تماسهایی که وارد Elastix میشوند به کجا هدایت شون . برای مثال به تماس ورودی به داخلی مورد نظر یا منشی تلفنی (IVR) ،صف یا گروه پاسخ گو (Ring Group) یا ... هدایت شود .برای تعریف Inbound Routes از مسیر زیر اقدام میکنیم .DID Number را همان شماره ای که در قسمت Trunk در Gateway newrock قرار دادیم مقدار دهی میکنیم ودر قسمت Set Destination ، Destination مورد نظر را برای مسیردهی تماس ورودی قرار میدهیم .
PBX - PBX configuration - Inbound Routes - Add Incoming Route
قسمت Set Destination شامل موارد زیر است .
3- تعریف Outbound Routes برای مسیردهی تماس ها به سمت Gateway newrock . برای تعریف Outbound Routes از مسیر زیر اقدام میکنیم .اسمی دلخواه در قسمت Route Name انتخاب کنید و در قسمت Dial Patterns الگوی تماس دلخواه خود را وارد و در اخر از قسمت Trunk Sequence for Matched Routes ترانک مورد نظر برای هدایت تماسها به سمت Gateway انتخاب کنید.
PBX - PBX Configuration - Add Route
روشهای Dial Pattern نویسی :
PREPEND =عددی یا مجموعه اعدادی که می خواهیم به شماره مورد نظر ما اضافه شود.
PREFIX =عدد یا اعدادی می باشد که می خواهیم از شماره تماس گرفته شده حذف گردد.
= MATCH PATTERN شماره هایی که در نهایت به سمت ترانک خروجی هدایت می شوند.
CALLER ID = این پارامتر برای زمانی می باشد که ما میخواهیم این قانون برای یک داخلی خاص اعمال گردد.
کارکترهایی که در Dial Pattern مورد استفاده قرار میگیرد :
. همه ی اعداد به هر تعدادی
X اعداد بین 0 تا 9
Z اعداد بین 1 تا 9
N اعداد بین 2 تا 9
[ , ] [ - ] اعداد نوشته شده بین 2 عدد "-" اعداد نوشته شده ","
برای مثال:
گرفتن شماره مبایل 09xxxxxxxxx
گرفتن شماره ثابت درون شهری (برای مثال شیراز) 0713zxxxxxx
بعد از انجام مراحل گفته شده شما میتوانید هم به بیرون تماس داشته باشید هم از بیرون به داخل تماس دریافت کنید .
موفق و پیروز باشید.
-------------------------------------------------
