یکی از موارد بسیار مهم در نگهداری حرفه ای از شبکه، مستندسازی محسوب میشه. یک مستندسازی خوب، می تونه بعنوان یک راهنما، همواره یار و یاور مدیر شبکه فعلی و بخصوص مدیر بعدی باشه. یک مستندسازی مناسب و حرفه ای باید شامل " کلیه اطلاعات، کلیه اطلاعات، کلیه اطلاعات" سخت افزاری، نرم افزاری چه Passive و چه Active شبکه باشه. بطوریکه با هر بار رجوع به اون، بشه به راحتی به اطلاعات مورد نظر دست پیدا کرد.
دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
متاسفانه کمتر شرکتی رو دیدم که در این حوزه فعالیت قابل توجه ای کرده باشه و اگه هم مستنداتی داشته باشه، بصورت پراکنده و نا هماهنگ بوده. به هر حال در ادامه تنها به یک بخش از این مستندسازی که مربوط به چیدمات تجهیزات در رک میشه می پردازیم و اینکه چطور می تونیم یک رک مرتب و اصولی داشته باشیم.
- نکته قابل توجه اینکه قبل از خرید رک، باید به این مورد توجه داشته باشیم که قراره چه تجهیزاتی، به چه تعداد و برای چه کاربری هایی می خواهیم در آن نصب کنیم و ایجاد یک دیاگرام مناسب، کمک زیادی به مدیر شبکه خواهد کرد تا اولویت ها رو شناخته و از لحاظ موقعیت استقرار تجهیزات، تصمیم گیری درستی داشته باشه.
نکات مهم در ترسیم دیاگرام جانمایی رک ها در دیتاسنتر
تهیه لیست تجهیزات : قبل از هر چیز، برای سازماندهی و مدیریت هر چه بهتر رک، فهرستی از تجهیزات سخت افزاری که قراره برای فعالیت های IT سازمان در نظر بگیریم تهیه کنیم. این لیست باید شامل ملاحظات زیر باشد.
- توجه به نیازمندی های آینده
- توجه به ابعاد و اندازه تجهیزات
- توجه به فضای خالی بین تجهیزات جهت جریان هوا

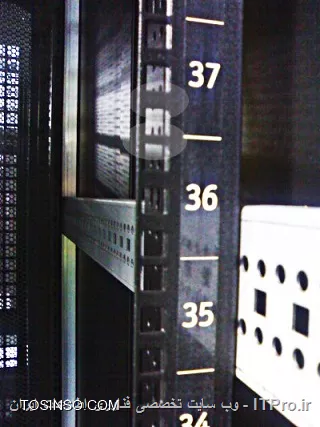

- تعیین سایز تجهیزات بر حسب RMU جهت اختصاص فضای مورد نیاز درون رک به cOMPONENT مربوطه.
طراحی رک

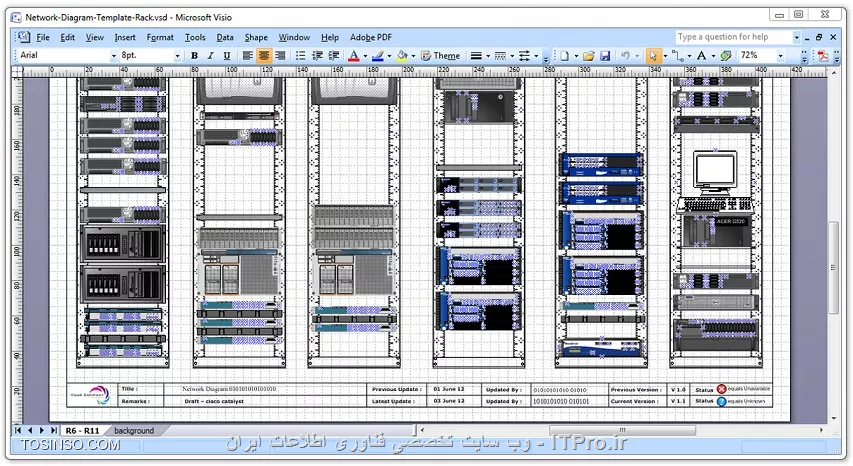

ترسیم رک با استفاده از نرم افزارهایی که در این زمینه وجود دارد از قبیل Edraw،Visio و ... در مقیاس مناسب.

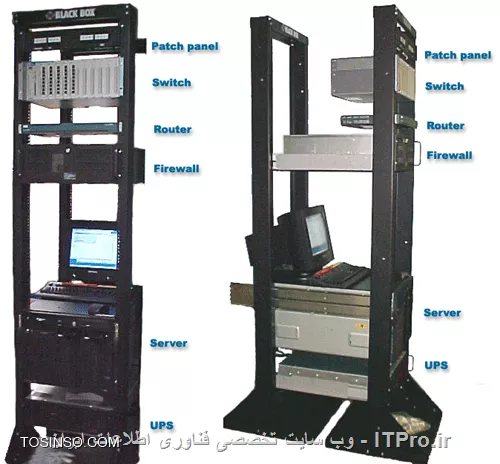

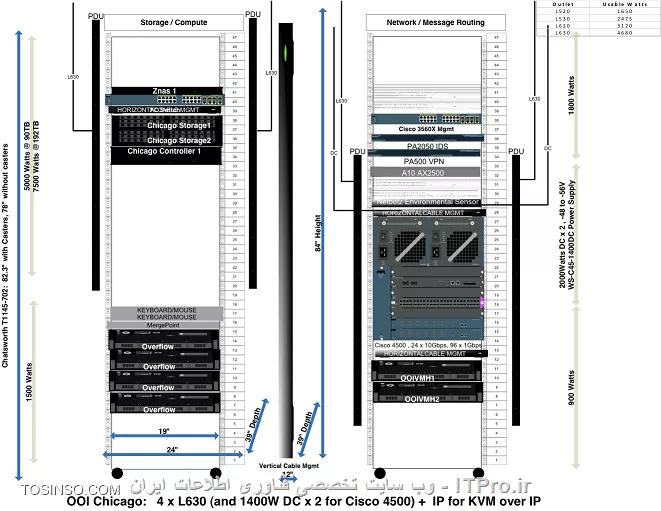

جانمایی تجهیزات درون رک
جانمایی هر یک از تجهیزاتی که در مقیاس RMU از قبل تعیین کرده اید در رک. اما در این مرحله باید به نکاتی توجه داشته باشید که بشرح زیر بوده.
- برچسب گذاری تجهیزات داخل رک
- قرارگیری تجهیزاتی که باید مکرر بهشون دسترسی داشته باشید مانند KVM یا PATCH PANEL ها در جلوی دید.
- در صورتی که از UPS بصورت RACK MOUNT استفاده می کنید، توجه به محل قرارگیری آن داشته باشید.
ترسیم فضای کابل
آرایش کابل های شبکه بخصوص در فضای اتاق سرور از موارد اصلی محسوب میشه که بطور معمول فضای بدون استفاده بالای رک ها برای این کار در نظر گرفته میشه. لذا در طراحی باید مسیر کابل ها تعیین بشه.
ترسیم فضاهای تخصیص نیافته رک
توجه به فضاهای خالی در رک برای نیازمندی های بعدی و پوشش آنها با blank panel.

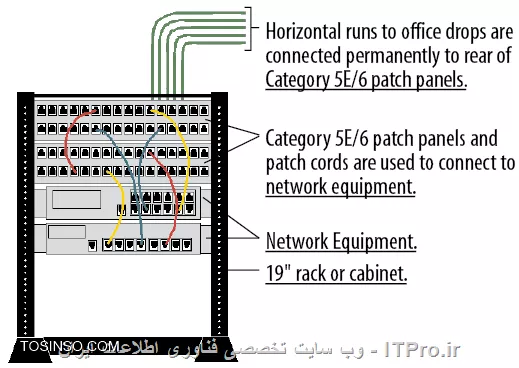

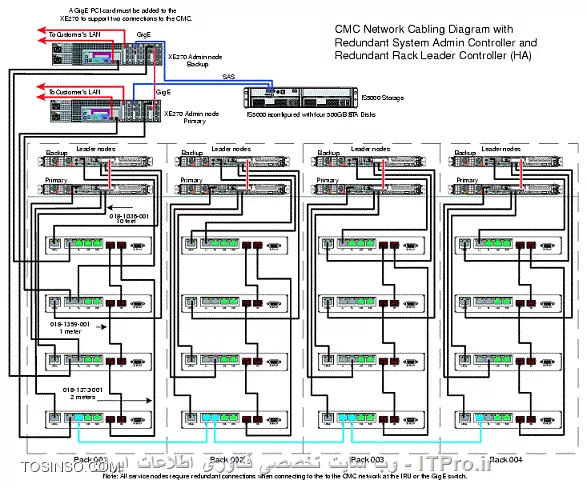

ترسیم تمام ارتباطات و اتصالات کابل ها
ارتباط بین تجهیزات موجود در رک باید بطور دقیق تعیین و ترسیم گردد.
-
نکته : توجه داشته باشید، با طراحی یک دیاگرام مناسب قبل از شروع به عملیات خرید و نصب تجهیزات و یا حتی در زمان ارتقاء، کمک بسزایی به شما در پیاده سازی اصولی یک RACK مرتب و منظم خواهد کرد. با استفاده از ابزارهای نرم افزاری موجود، می توانید، دیاگرام فضای اتاق سرور را در بخشهای مختلف ترسیم و مستندسازی کنید.
نویسنده : علیرضا(ARAF)
منبع : ITPRO
هرگونه نشر و کپی برداری بدون ذکر منبع و نام نویسنده دارای اشکال اخلاقی می باشد
#مستندسازی__شبکه #ترسیم_رک #دیاگرام_جانمایی_تجهیزات_رک #چیدمات_تجهیزات_در_رک #پیاده_سازی_و_چیدمان_تجهیزات #مدیریت_رک
