در این مقاله قصد داریم شما رو با یکی از شناخته شده ترین و البته پرکاربردترین پورت های سخت افزاری که برای اتصال کارت گرافیک به مانیتور از آن استفاده میشود آشنا کنیم این پورت پورتی به جز VGA نیست.در تصویر پایین کابل VGA را مشاهده میکنید.در این مقاله نسبتا کوتاه ضمن معرفی این کانکتور،کانکتور VGA رو با کانکتور های دیگر که تا بحال در مقالات قبل آنها را به طور مفصل معرفی کردیم مورد مقایسه قرار میدهیم.با همراه باشید ...
VGA مخفف کلمات Video Graphics Array میباشد.VGA استانداردی برای اتصال دستگاه های ویدئویی مانند مانیتور کامپیوتر و پروژکتور است و در سال 1987 توسط شرکت IBM توسعه داده و معرفی شد. .به طور کلی VGA به انواع کابل ها،پورت ها و کانکتور هایی اشاره میشود که برای اتصال دستگاه هایی مثل مانتور به کارت گرافیک استفاده میشود.اگر چه VGA هنوز که هنوز است مورد استفاده قرار میگیرد اما به سرعت جای خود را به تکنولوژی HDMI و DVI داد.در زیر به بررسی جزئیات کابل ها و پورت های VGA میپردازیم...

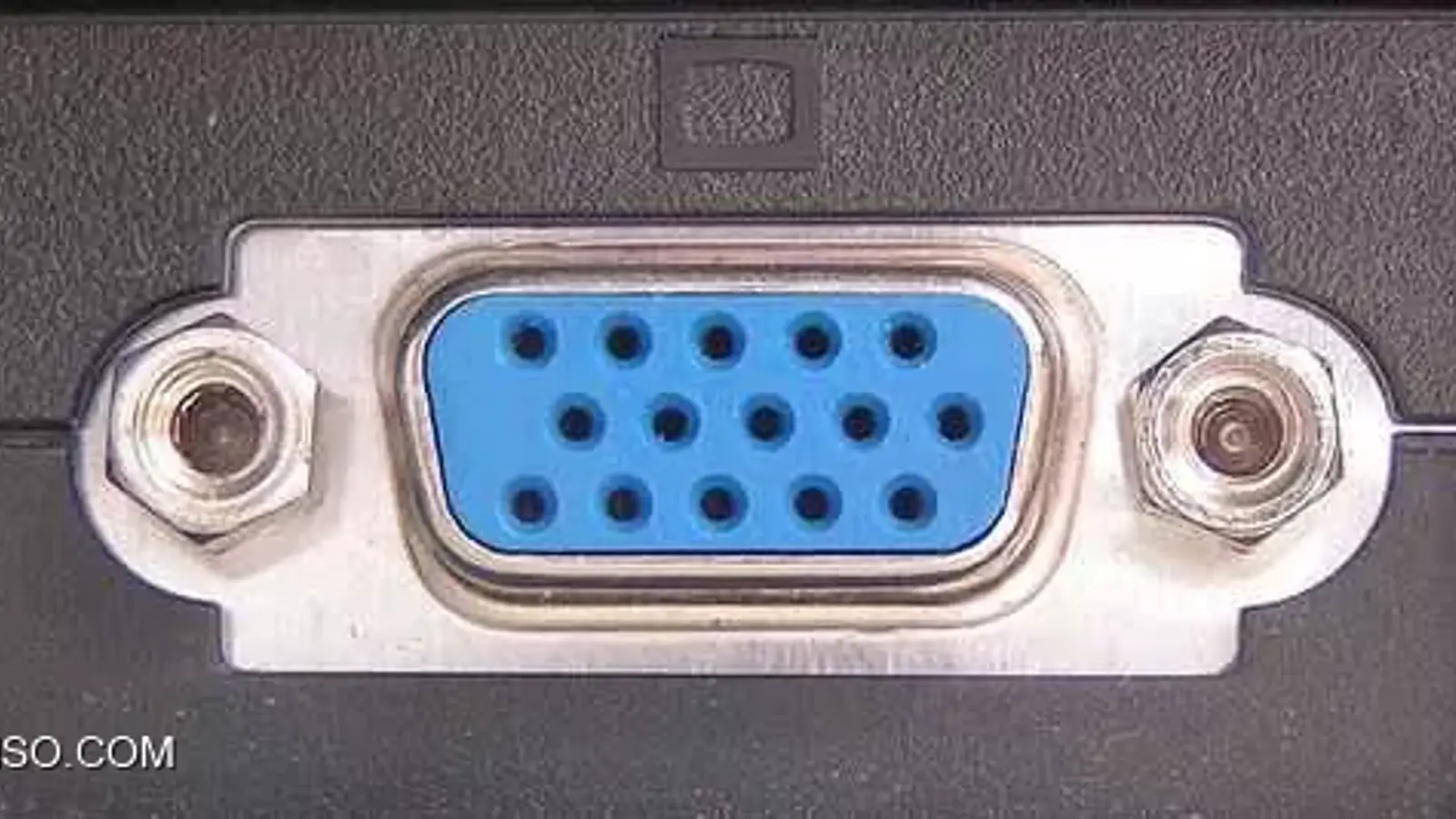

کابل های VGA دارای 15 عدد پین هستند:5 پین در بالا ، 5 پین در قسمت میانی ، و 5 پین در قسمت زیرین.تصویر فوق به وضوح نشانگر تعداد پین ها است.سوراخ های پین موجود در پورت های کارت گرافیک های کامپیوتر های شخصی و یا مانیتور ها همگی دارای 15 عدد هستند که کابل های VGA براحتی میتوانند به پورت ها متصل شوند.هر پین وظیفه خاص خود را دارد.برای مثال،پین اول برای انتقال رنگ قرمز بکار میرود درحالیکه پین های دوم و سوم به ترتیب برای انتقال رنگ های سبز و آبی بکار میروند.
همه کابل های کامپیوتر دارای یک جنسیت خاص هستند که یا نر هستند و یا ماده.اتصالات کابل نر دارای برجستگی هستند اتصالات ماده نیز درست عکس این قضیه هست یعنی اینکه اتصالات کابل ماده دارای حفره هایی است که کابل نر به آن متصل میشود.در تصویر فوق شما دو نوع کابل VGA از نوع نر را مشاهده میکنید.پس نتیجه این شد که کابل ها اتصالات نر هستند و پورت ها یا اینترفیس ها اتصالات ماده میباشند.

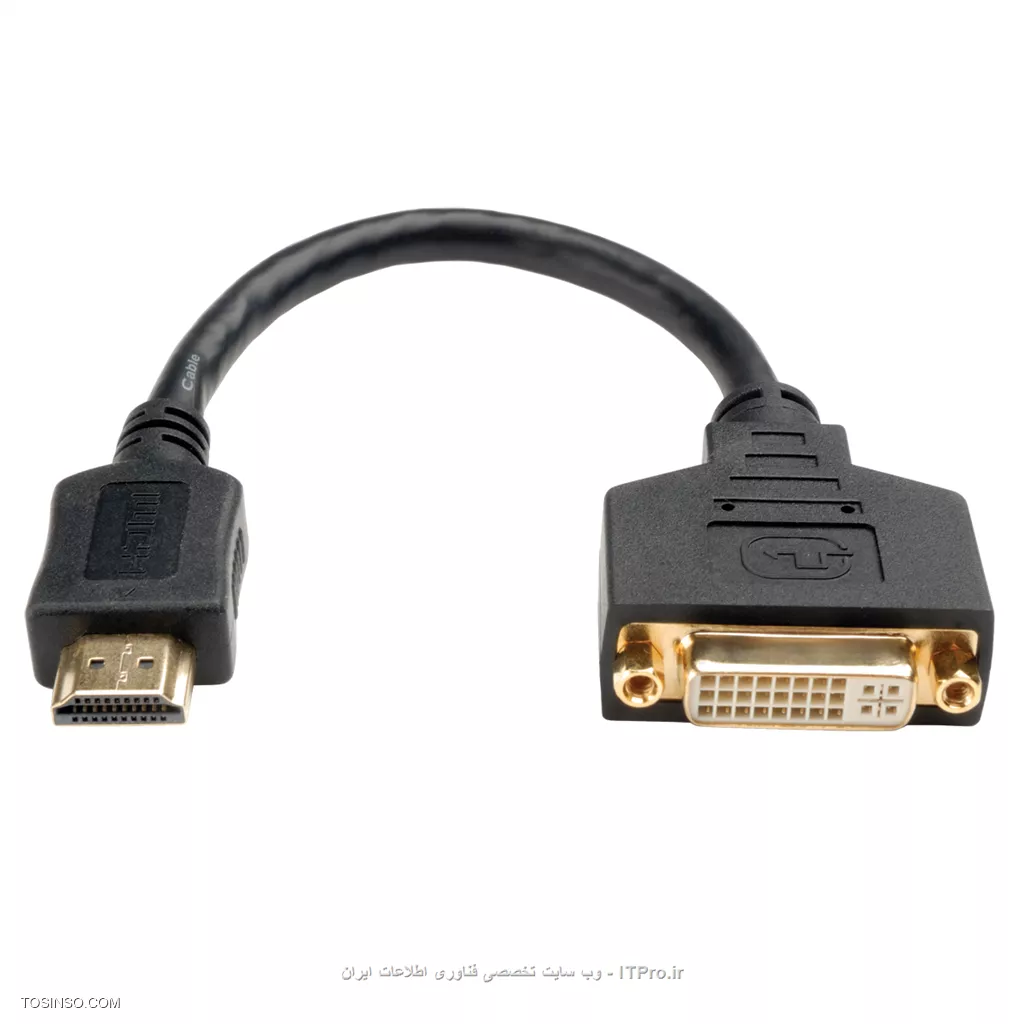

کانکتور های VGA و DVI و سایر کانکتور ها میتوانند با هم ترکیب شوند.اگر کامپبوتر شما مانیتوری داشته باشید که تنها VGA را پشتیبانی میکند اما شما کارت گرافیکی را تهیه کرده اید که اتصالات HDMI و DVI را پشیبانی میکنند.جای نگرانی وجود ندارد شما میتوانید با Convertor یا تبدیل کننده پورت VGA به پورت DVI و یا پورت HDMI این مشکل را حل کنید.در تصویر زیر یک مبدل HDMI به DVI را مشاهده میکنید.
انتخاب اینکه شما به کدام کانورتر یا مبدل نیاز داید میتواند کمی سردرگمتان کند.با مطالعه ادامه این مقاله شما از این سردرگمی خارج میشوید.

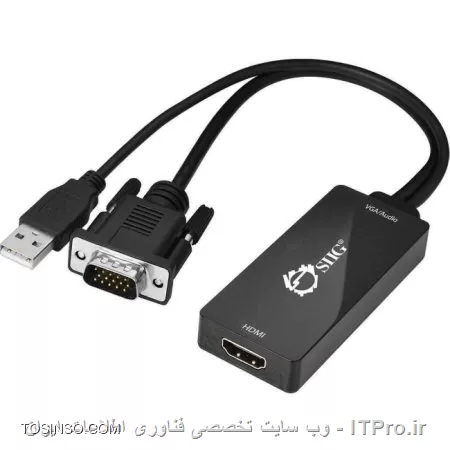

مبدل VGA به HDMI چیزی است که شما نیاز به تبدیل سیگنال های VGA که از کامپیوتر شما خارج میشود به پورت HDMI که در مانیتور یا تلویزیون شما وجود دارد،نیاز دارید.اگر کامپیوتر شما از کارت گرافیکی با پورت VGA دارد و میخواهید برای ارسال تصاویر از کامپیوترتان به تلویزیون تان که از پورت HDMI پشتیبانی میکند استفاده کنید این مبدل به درد شما میخورد.برخی از مبدل های VGA به HDMI دارای کانکتور USB هم هستند که برای انتقال صوت بکار میروند زیرا VGA توانایی انتقال صوت را ندارد.در تصویر فوق یک نمونه از مبدل VGA به HDMI را مجهز به کانکتور USB مشاهده میکنید.و چنانچه از مقاله قبل که راجع به HDMI مفصل صحبت کردیم بخاط دارید HDMI توانایی انتقال صوت و تصویر را همزمان با خود دارد.

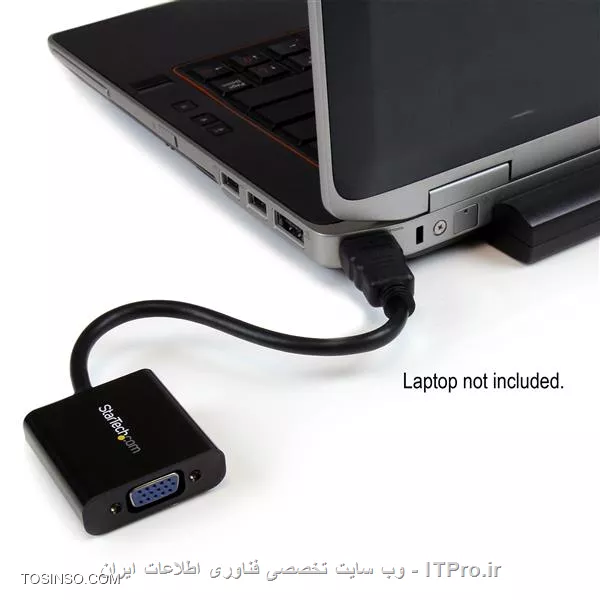

اما مبدل HDMI به VGA درست برعکس این مبدل است یعنی مانند شکل زیر شما میخواهید تصویری را به همراه صوت از یک لپتاپ که از HDMI پشتیبانی میکند به یک مانیتور دیگر یا هر دستگاهی که از پورت VGA پشتیبانی میکند ارسال کنید به کار میرود.از آن جایی که HDMI جدیدتر از VGA است این کانکتور در مواقعی که میخواهید دستگاه های پیشرفته تر را به دستگاه های قدیمی برای نمایش تصاویر استفاده کنید میتواند مفید باشد.قیمت این مبدل ها حدود 25 دلار آمریکا میباشد.

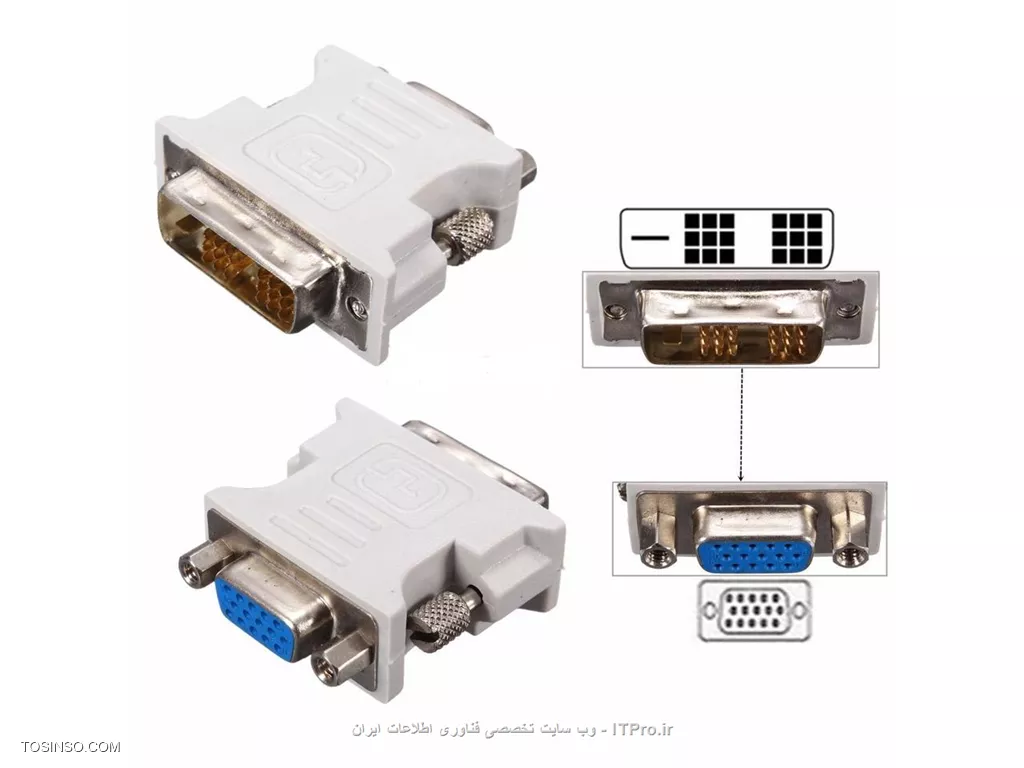

همانطور که حدس میزنید مبدل DVI به VGA برای اتصال کارت گرافیک هایی که از پورت DVI پشتیبانی میکنند به دستگاه هایی نظیر مانیتور و سایر دستگاه ها که از VGA پشتیبانی میکنند مورد استفاده قرار میگیرد.مبدل های DVI به VGA معمولا مبدل اتصالات DVI نر به VGA ماده هستند.به این معنی که یک کابل DVI از کارت گرافیک شما به پورت DVI موجود در مبدل وصل میشود و یک کابل VGA از مانیتوری که از VGA پشتیبانی میکند به پورت VGA موجود در این مبدل متصل میشود.
این نوع از مبدل ها که یک نمونه از آن را در تصویر فوق مشاهده میکنید به آسانی یافت میشوند و چندان هم گران قیمت نیستند.قیمت این مبدل ها حدود 32 دلار آمریکا میباشد.مبدل VGA به DVI نیز وجود دارد اما کمی نسبت به مبدل DVI به VGA گرانتر است و به ندرت یافت میشود.از این مبدل برای انتقال تصاویر از یک کارت گرافیک VGA به مانیتور DVI استفاده میشود.در تصویر زیر یک نمونه از مبدل VGA به DVI را مشاهده میکنید.
مبدل های DVI به VGA برای تبدیل سیگنال های دیجیتال به آنالوگ استفاده میشود که در این مبدل هر دو سیگنال آنالوگ و دیجیتال حمل میشود.VGA تنها سیگنال آنالوگ را حمل میکند پس مبدل VGA به DVI نیازمند تبدیل سیگنال آنالوگ به دیجیتال میباشد.به همین علت است که مبدل VGA به DVI از مبدل DVI به VGA گران تر هستند.ارتقاء دادن کارت گرافیک خود به مراتب کم هزینه تر از خرید مبدل VGA به DVI میباشد.
برخی از مبدل های VGA نیازمند داشتن یک کابل VGA علاوه بر داشتن یک مبدل است.برخی چیز ها را هنگام خرید این مبدل ها در ذهن داشته باشید.برای مثال همانطور که عرض کردیم مبدل HDMI به VGA وجود دارد.شما برای اینکه بتوانید بین دستگاه HDMI و VGA ارتباط برقرار کنید باید یک کابل VGA داشته باشید که یک سر آن به مانیتور یا هر چیز دیگر خورده است و یک طرف کانکتور آن به مبدل HDMI به VGA وصل میشود.

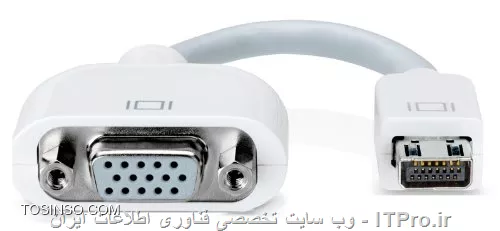

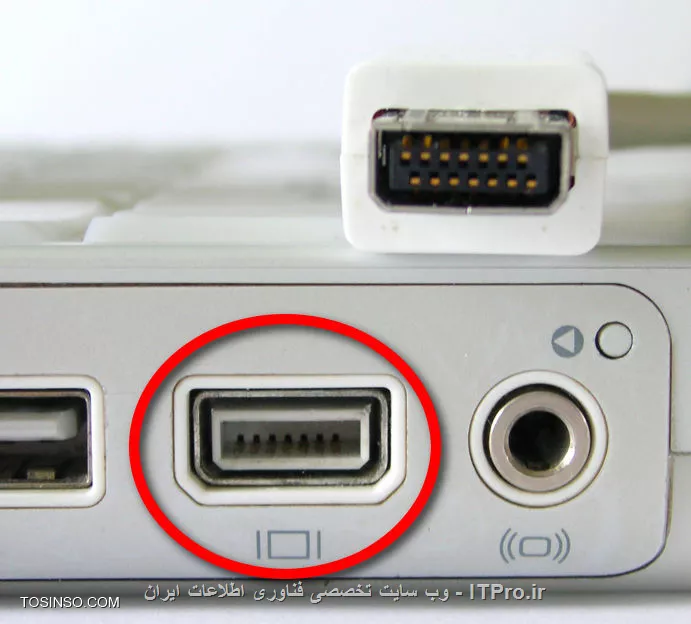

با وجود استاندارد VGA ممکن است برخی از لپتاپ ها و یا سایر دستگاه ها از پورت mini-VGA پشتیبانی کنند اگر چه این استانداردی برای VGA نمیباشد ولی با این حال بعضا مورد استفاده قرار میگیرد.در تصویر فوق یک مبدل Mini-VGA به VGA را مشاهده میکنید.پورت Mini-VGA بیشتر از اینکه شبیه به پورت VGA باشد شبیه به پورت USB است!
از آنجا که DVI جایگزین VGA شد ، Mini-VGA هم رفته رفته جایگزین استاندارد VGA شد و امروزه به طور گسترده ای مورد استفاده قرار میگیرد.
