پروتکل MPLS که امروزه از محبوبیت بسیار زیادی برخوردار میباشد توانایی مسیریابی بسته هارا براساس روشی نوین تر به ما ارائه میدهد و مارا از IP Routing های قدیمی بی نیاز میکند و مسیریابی بسته های مارا با سرعت بالاتری انجام میدهد. اما همه این مباحث به این موضوع بدل نمیشود که بابت افزایش فقط چند میلی ثانیه سرعت مسیریابی و همگرایی شبکه بیایند یک استاندارد و پروتکل جدیدی را ارائه بدهند از این بابت پروتکل MPLS دارای ویژگی های بسیار زیادی میباشد که امروزه جوابگو خیلی از محیط های Service Provider میباشد.
در این مقاله تمرکز ما بر این موضوع است که نحوه پیکربندی و راه اندازی یک شبکه MPLS Core را از طریق روتر های شرکت Mikrotik را فرا بگیریم اما شاید هم سوال شود که آیا واقعا تجهیزات و روتر های شرکت Mikrotik توانایی راه اندازی MPLS را دارند؟ باید بگوییم بله، زیرا برای راه اندازی بستر MPLS Core اولین نیاز ما پروتکل LDP میباشد که یک پروتکل آزاد استاندارد میباشد و در Mikrotik نیز وجود دارد.
برای آشنایی بیشتر با مفاهیم MPLS و اجزا آن به ویدیو های دوره آموزشی MPLS مراجعه کنید.

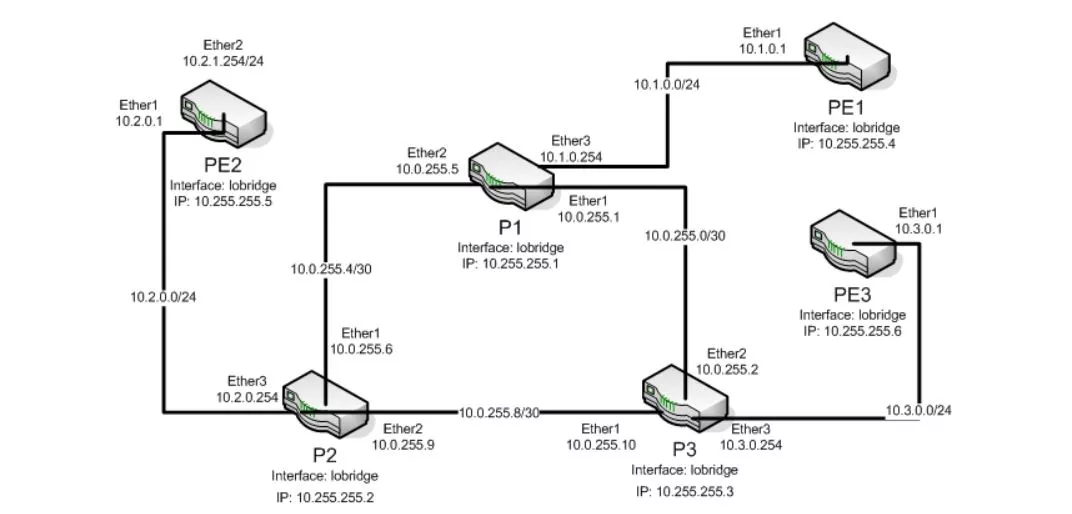

برای راه اندازی شبکه MPLS ما سناریو زیر را در نظر گرفته اییم که متشکل از سه روتر روتر Provider و سه روتر Provider Edge میباشد.
ابتدا در تمامی دیوایس هایمان یک رابط Loopback ایجاد میکنیم به این دلیل که فرقی نمیکند در بین دو روتر چند لینک وجود داشته باشد زیرا فقط یک LDP Session ایجاد میشود و از این بابت از آدرس رابط Loopback نیز میتوانیم برای LSR ID و Transport Address خود استفاده کنیم.
P1
/interface bridge add name=lobridge /ip address add address=10.255.255.1/32 interface=lobridge
P2
/interface bridge add name=lobridge /ip address add address=10.255.255.2/32 interface=lobridge
P3
/interface bridge add name=lobridge /ip address add address=10.255.255.3/32 interface=lobridge
PE1
/interface bridge add name=lobridge /ip address add address=10.255.255.4/32 interface=lobridge
PE2
/interface bridge add name=lobridge /ip address add address=10.255.255.5/32 interface=lobridge
PE3
/interface bridge add name=lobridge /ip address add address=10.255.255.6/32 interface=lobridge
حال به سراغ پیکربندی آدرس های IP رابط های Ethernet دیوایس هایمان میرویم
P1
/ip address add address=10.0.255.1/30 interface=ether1 add address=10.0.255.5/30 interface=ether2 add address=10.1.0.254/24 interface=ether3
P2
/ip address add address=10.0.255.6/30 interface=ether1 add address=10.0.255.9/30 interface=ether2 add address=10.2.0.254/24 interface=ether3
P3
/ip address add address=10.0.255.10/30 interface=ether1 add address=10.0.255.2/30 interface=ether2 add address=10.3.0.254/24 interface=ether3
PE1
/ip address add address=10.1.0.1/24 interface=ether1
PE2
/ip address add address=10.2.0.1/24 interface=ether1
PE3
/ip address add address=10.3.0.1/24 interface=ether1
به دوره های آموزش میکروتیک مجموعه توسینسو یا بصورت ویژه به دوره آموزش MTCNA میکروتیک در این لینک مراجعه کند.

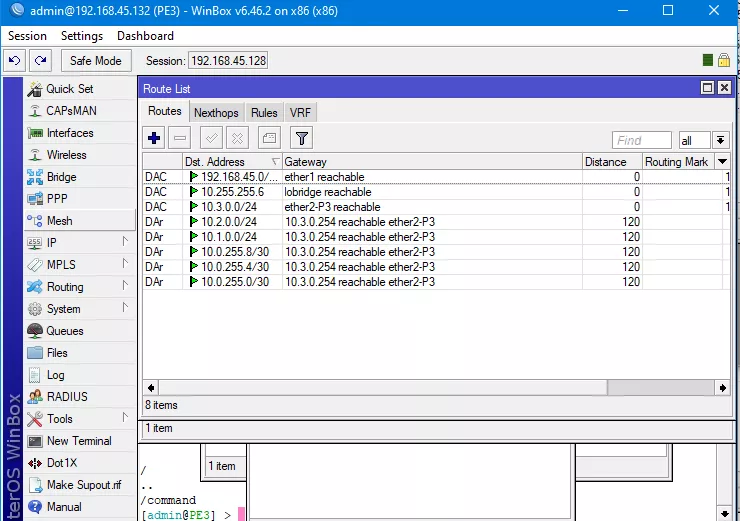

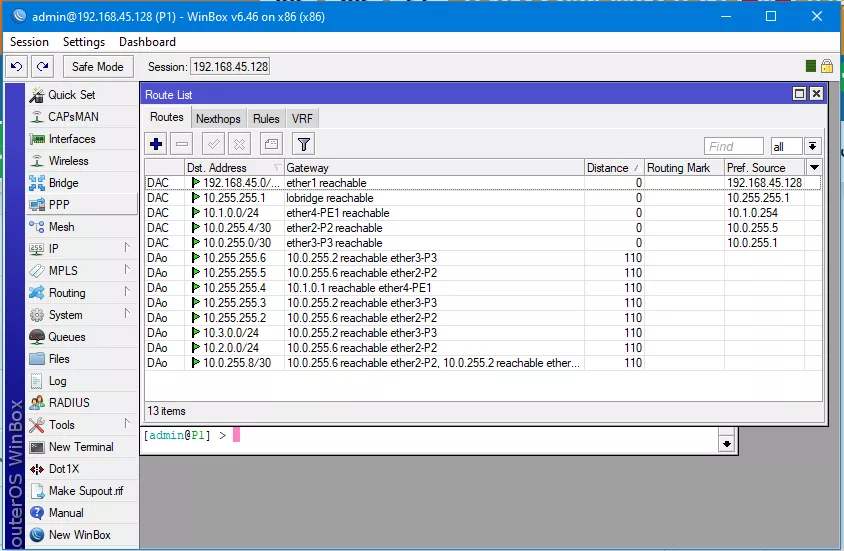

در این بخش میبایست یک Dynamic Routing راه اندازی کنیم که شبکه مان به صورت کامل Full Reachable باشد که LDP توانایی این را پیدا کند در شبکه ما شروع به راه اندازی شبکه MPLS Core کند
P1
/routing ospf instance set distribute-default=never redistribute-connected=as-type-1 router-id=10.255.255.1 numbers=default /routing ospf network add area=backbone network=10.0.255.0/30 add area=backbone network=10.0.255.4/30 add area=backbone network=10.1.0.0/24
P2
/routing ospf instance set distribute-default=never redistribute-connected=as-type-1 router-id=10.255.255.2 numbers=default /routing ospf network add area=backbone network=10.0.255.8/30 add area=backbone network=10.0.255.4/30 add area=backbone network=10.2.0.0/24
P3
/routing ospf instance set distribute-default=never redistribute-connected=as-type-1 router-id=10.255.255.3 numbers=default /routing ospf network add area=backbone network=10.0.255.0/30 add area=backbone network=10.0.255.8/30 add area=backbone network=10.3.0.0/24
PE1
/routing ospf instance set distribute-default=never redistribute-connected=as-type-1 router-id=10.255.255.4 numbers=default /routing ospf network add area=backbone network=10.1.0.0/24
PE2
/routing ospf instance set distribute-default=never redistribute-connected=as-type-1 router-id=10.255.255.5 numbers=default /routing ospf network add area=backbone network=10.2.0.0/24
PE3
/routing ospf instance set distribute-default=never redistribute-connected=as-type-1 router-id=10.255.255.6 numbers=default /routing ospf network add area=backbone network=10.3.0.0/24
و در آخر نیز به سراغ رابط های Ethernet مورد نظرمان که قرار است در شبکه MPLA Core قرار داشته باشند میرویم و LDP را بر روی آنها فعال سازی میکنیم
P1
/mpls ldp set enabled=yes lsr-id=10.255.255.1 transport-address=10.255.255.1 /mpls ldp interface add interface=ether1 add interface=ether2 add interface=ether3
P2
/mpls ldp set enabled=yes lsr-id=10.255.255.2 transport-address=10.255.255.2 /mpls ldp interface add interface=ether1 add interface=ether2 add interface=ether3
P3
/mpls ldp set enabled=yes lsr-id=10.255.255.3 transport-address=10.255.255.3 /mpls ldp interface add interface=ether1 add interface=ether2 add interface=ether3
PE1
/mpls ldp set enabled=yes lsr-id=10.255.255.4 transport-address=10.255.255.4 /mpls ldp interface add interface=ether1
PE2
/mpls ldp set enabled=yes lsr-id=10.255.255.5 transport-address=10.255.255.5 /mpls ldp interface add interface=ether1
PE3
/mpls ldp set enabled=yes lsr-id=10.255.255.6 transport-address=10.255.255.6 /mpls ldp interface add interface=ether1

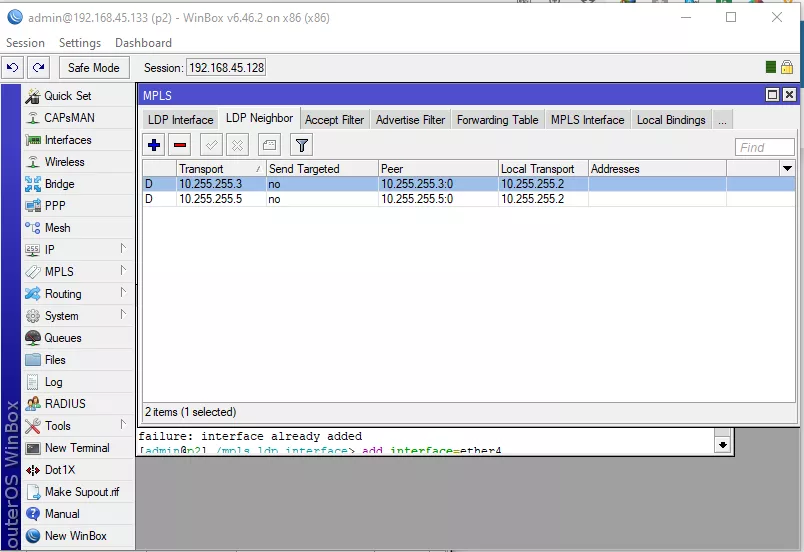

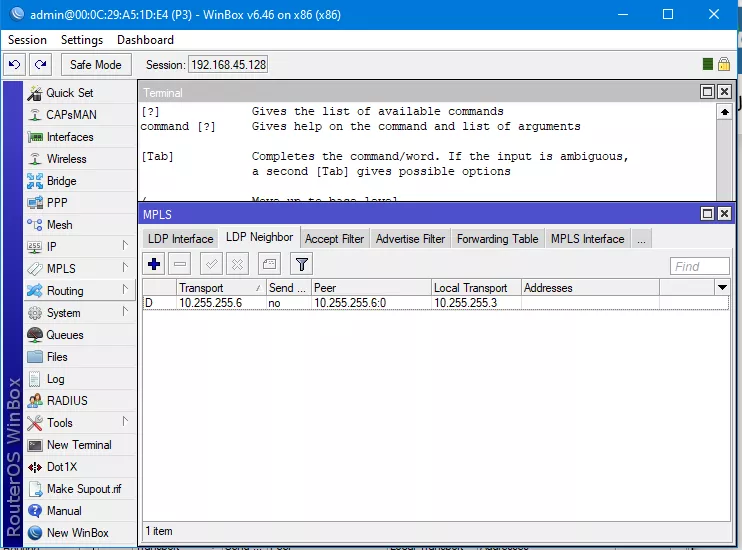

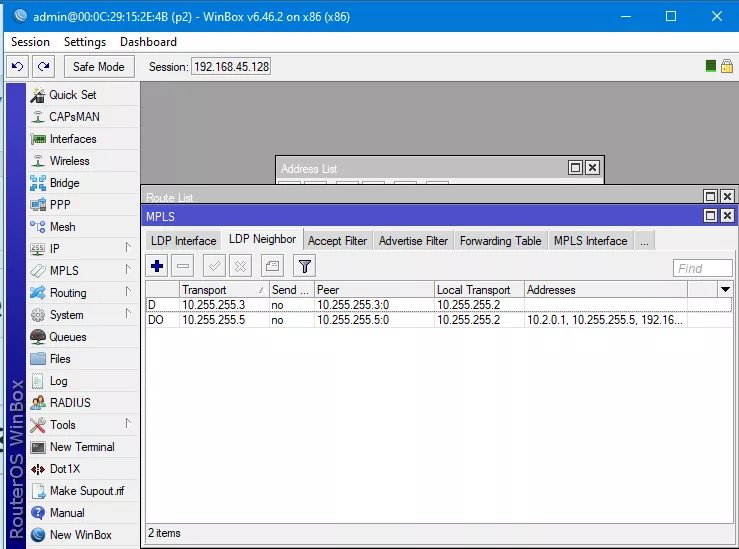

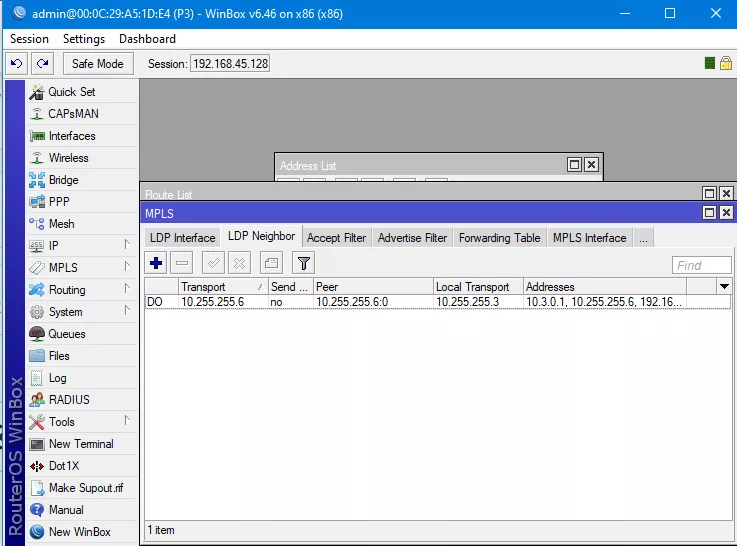

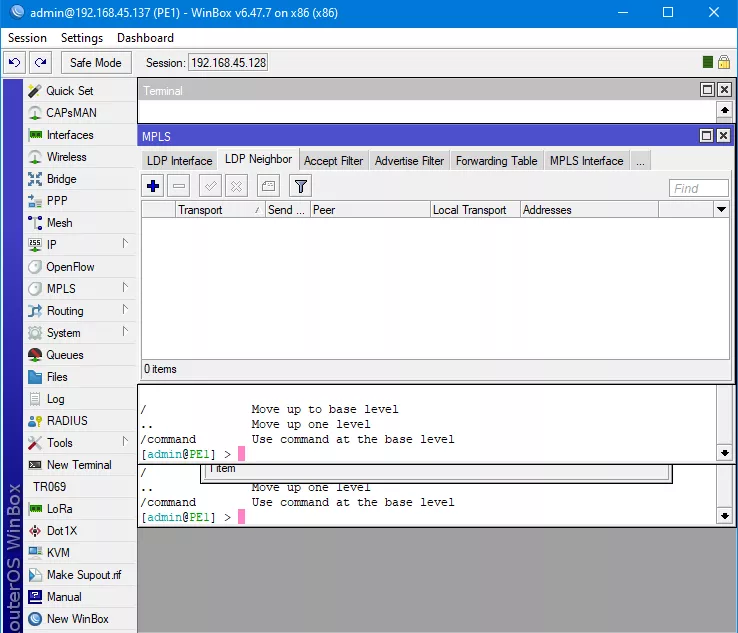

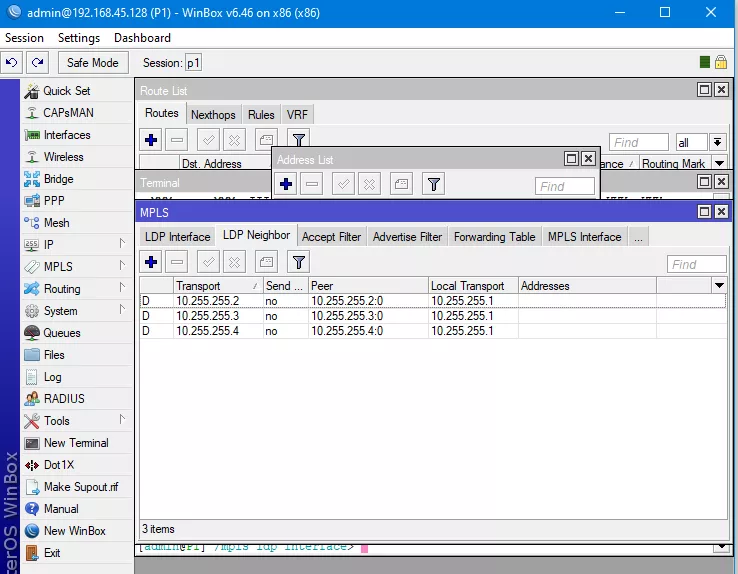

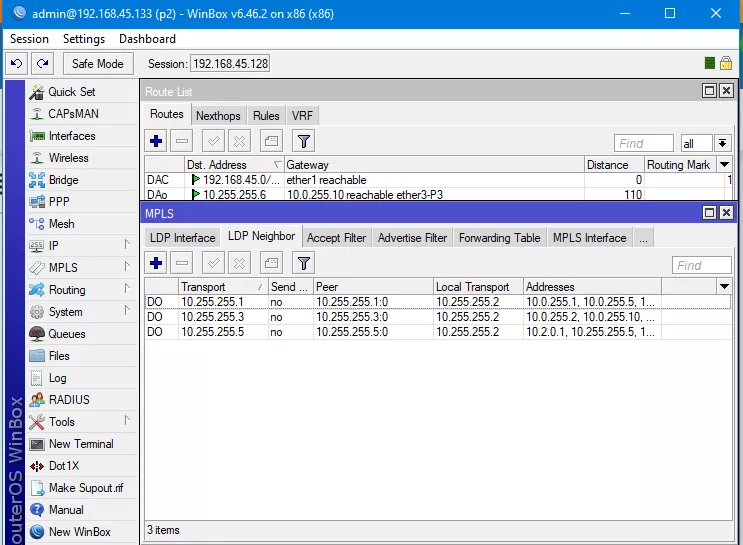

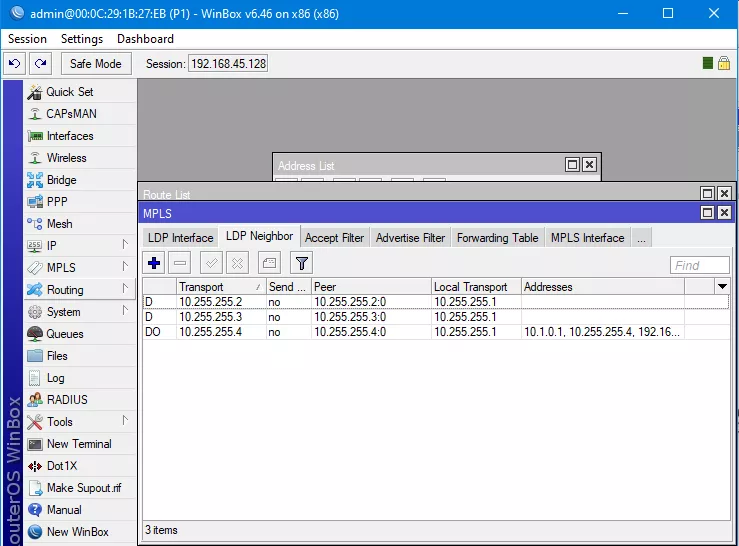

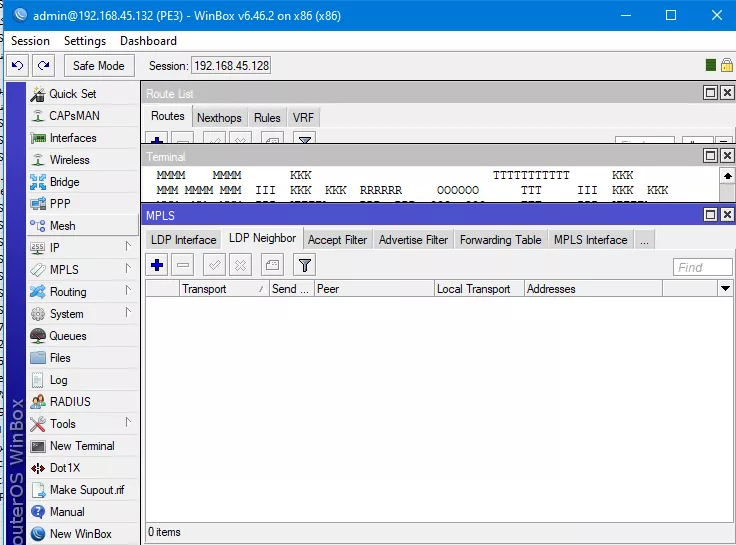

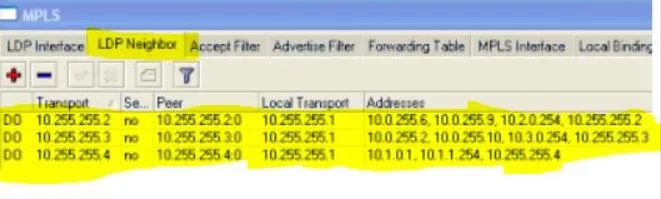

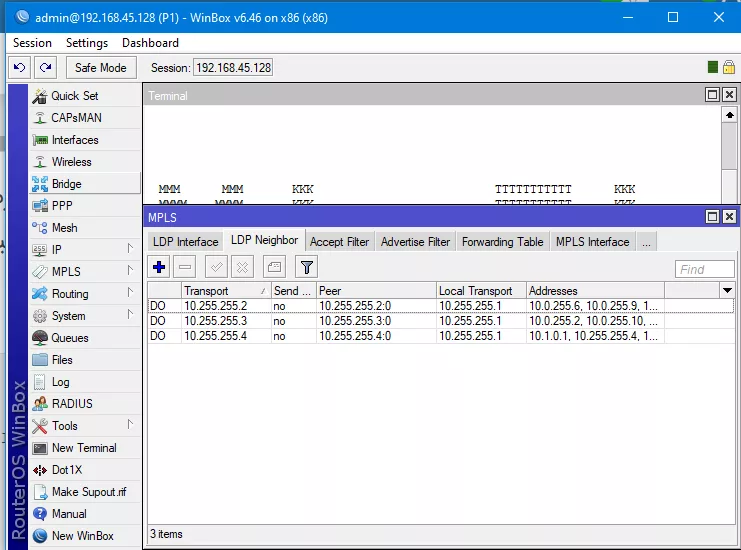

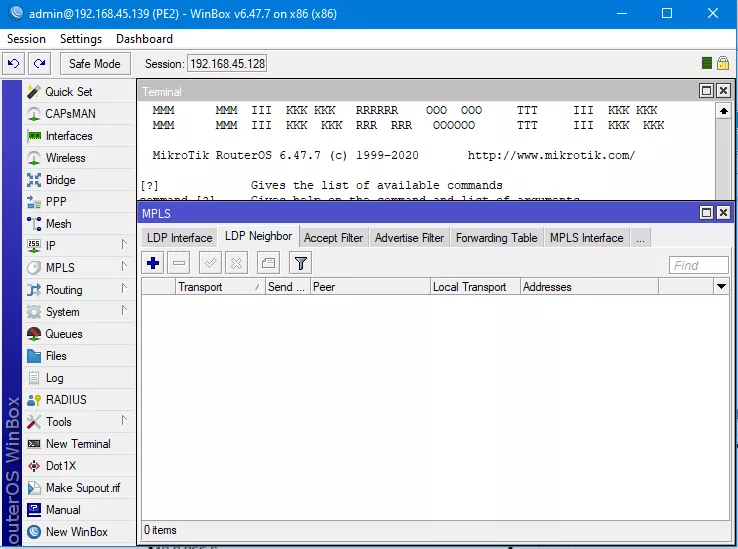

حال در قسمت LDP Neighbor در تب MPLS میبایست به شما همسایه های LDP تان را نشان بدهد.
همچنین از دستور زیر هم میتوانید استفاده کنید:
mpls ldp neighbor print
موفق باشید
