آموزش اتصال حافظه های USB | فلش مموری به VM در هایپروی

چگونه فلش و حافظه جانبی را به هایپروی معرفی کنیم ؟ در این آموزش می خواهیم روش های اتصال Storage Device هایی مانند فلش مموری و هارد اکسترنال را به سرور مجازی ساز Hyper-v بررسی کنیم.همانطور که میدانید یکی از سوالات و نیاز های همیشه ادمین های عزیز در هنگام استفاده از ساختار Hyper-v عدم ارتباط دیوایس های جانبی مانند فلش مموری ها و هارد دیسک ها با سرور اصلی هایپروی بوده است . در این آموزش ها ما به 3 روش مختلف این مورد را بررسی کرده و تنظیمات مربوطه را راه اندازی میکنیم .

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
  1. روش Enhance Session Mode
  2. استفاده از نرم افزار جانبی USB Over Network
  3. آفلاین کردن هارد اکسترنال و آنلاین کردن آن درماشین مجازی مورد نظر

آموزش اتصال Flash Memory به روش Enhance Session Mode

این امکان در Hyper-v 2012 امکان ارتباط انواع تجهیزات و درایور های موجود بر روی سرور هاست ( سرور فیزیکی که روی ان هایپر وی فعال است ) را به هر کدام از Guest OS ها ( سیستم عامل هایی که در ساختار هایپروی به صورت مجازی فعالیت میکنند ) میدهد. نکته ای که این روش را از روش های دیگر متمایز میکند سادگی و سهولت راه اندازی و عدم نیاز به استفاده از نرم افزار های جانبی می باشد .

و البته یکی از اشکالات اساسی آن هم امکان پیاده سازی برای Guest os های فقط از ورژن 2012 و 8 می باشد . پس اگر از این سیستم عامل ها استفاده میکنید این روش مناسب شماست و در واقع برای ما مایکروسافتی هاست یا به عبارت دیگری باس ماست !!!برای استفاده از این روش کافیست بر روی Hyper-v خود رفته و این قابلیت را ایتدا در تنظیمات سرور فعال کنید ، برای این کار هایپروی باز کرده و گزینه hyper-v setting … را باز کنید :


1

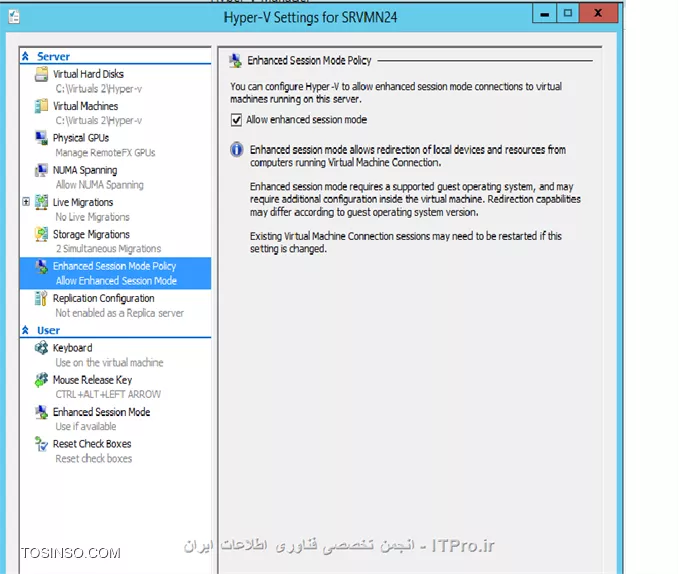

سپس گزینه allow enhance session mode در سربرگ Server و Use Enhance session mode در سر برگ user را انتخاب کنید :

2



اکنون نوبت به اعمال تنظیمات به یکی از Guest OS ها رسیده ، پس دوستان آیتی پرویی یکی از ویرچوال های را انتخاب کنید کنید و بعد از راست کلیک گزینه Setting را انتخاب کنید و در پنجره جدید سراغ سربرگ Managment و سپس گزینه Inegration Service را باز کرده و گزینه Guest Services را انتخاب کنید :

5

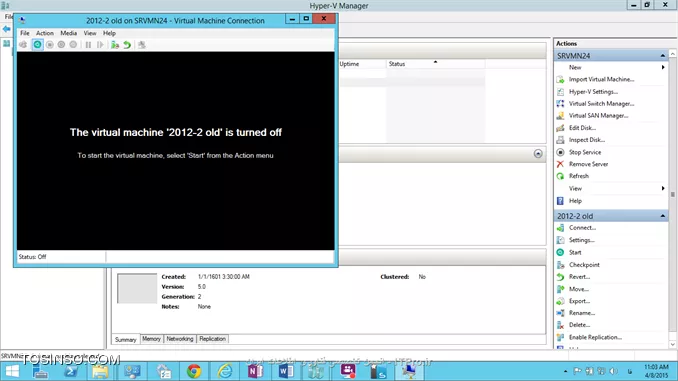

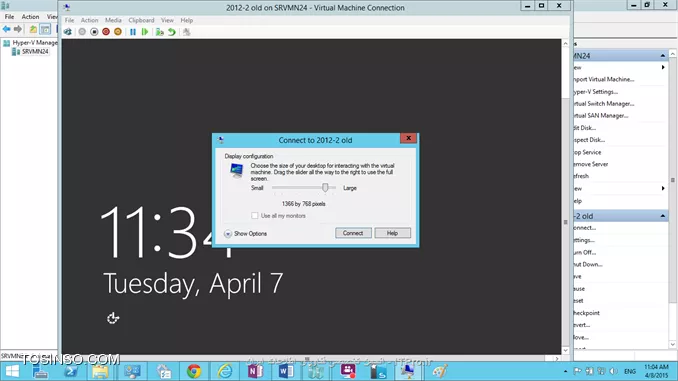

اکنون ماشین مجازی که این تنظیمات را روی آن فعال کردیم روشن کنید و منتظر شوید تا سیستم عامل بالا امده و با کادر زیر رویرو شوید :

3



4

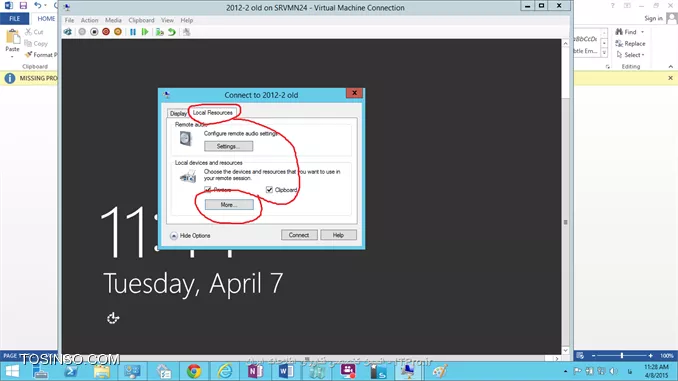

سپس در کادر باز شده سربرگ Local Resources گزینه ی More را انتخاب کنید تا منابع و درایو ها و حافظه های جانبی بر روی Host server را مشاهده کنید :

7



سپس از گزینه Drivers درایو مورد نظر خودتون را که قرار است در ماشین مجازی دسترسی داشته باشید به سادگی هر چه تمام تر انتخاب کنید و گزینه OK را بزنید در این مثال اسم فلش مموری من Recovery هست و با اسم H نمایش داده شده ، در واقع شما می توانید تمامی دیواسی های Plug and Play بر روی سرور میزبان ( همان سروری که هایپروی روی ان فعال است ) را به سرور مجازی خود متصل کنید .

8

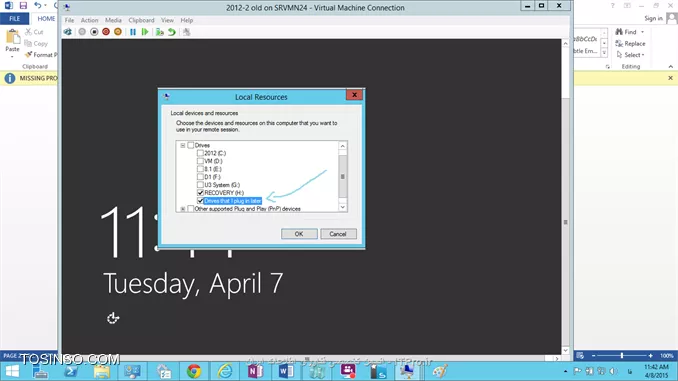

یکی از قابلیت های جالبی که در این صفحه وجود دارد این است که شما میتوانید دیوایس هایی که بعدا هم به سرور اصلی Plug میکنید و متصل میکنید را برای این ماشین پیشاپیش مرتبط کنید ، برای این کار گزینه Drives that I plug in later را انتخاب کنید :

9

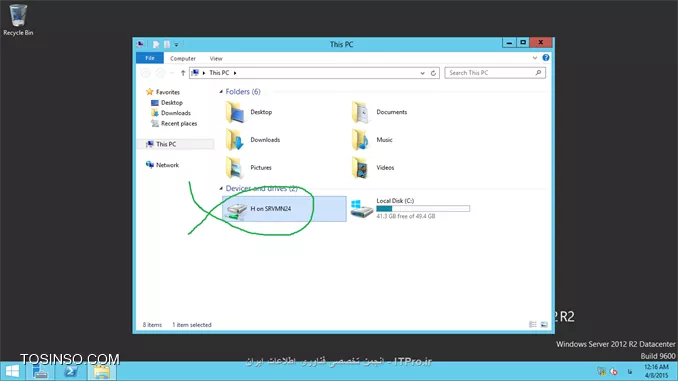

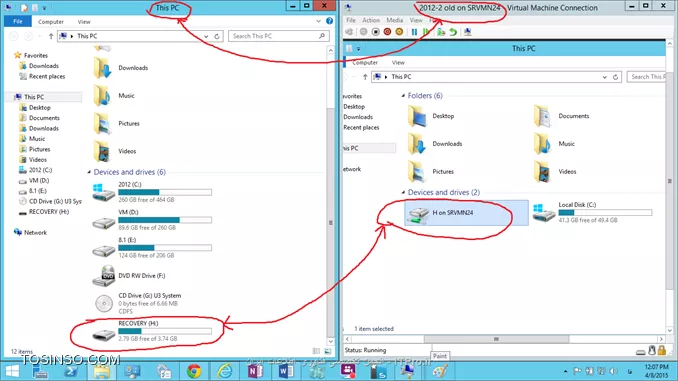

در آخر هم گزینه Connect را انخاب کنید و نام کاربری و پسسورد خودتون را برای ورود به ماشین مجازی وارد کنید ، همانطور که مشخص است اگر درایو های سیستم میزبان را هم انتخاب کنید ، درایو ها هم در ماشین مجازی قابل استفاده است . بعد از ورود به ماشین مجازی به سراغ My computer رفته و درایو های مورد نظر خود را خواهید دید. در این مثال ما درایو فلش خود را به صورت Map شده مشاهده خواهید کرد :

10



نکته پایانی هم در این روش امکان استفاده همزمان از فلش مموری در سیستم اصلی و بقیه ویرچوال ماشین ها میباشد که آسان تر شدن استفاده از این روش و اتقال فایل ها را برای شما فراهم می کند .

11


در ادامه با قسمت دوم اتصال حافظه جانبی به سرور Hyper-v 2012 در خدمت شما هستیم ، همانطور که در قسمت قبل دیدید به کمک ساختار Enhance Session Mode توانستیم Storage مورد نظر را به سرور Hyper-v متصل کنی و در این قسمت می خواهیم با قسمت دوم و اتصال از طریق نرم افزار USB Over Network و سپس به کمک آفلاین کردن و آنلاین کردن هارد اکسترنال این کار را انجام دهیم . روش استفاده از این نرم افزار بسیار ساده و در عین حال کاربردی بوده و در یک بررسی کلی نیاز به نصب نرم افزار روی سرور Hyper-v و Virtual مورد نظر خواهد شد . مراحل نصب و راه اندازی را با یکدیگر بررسی میکنیم :

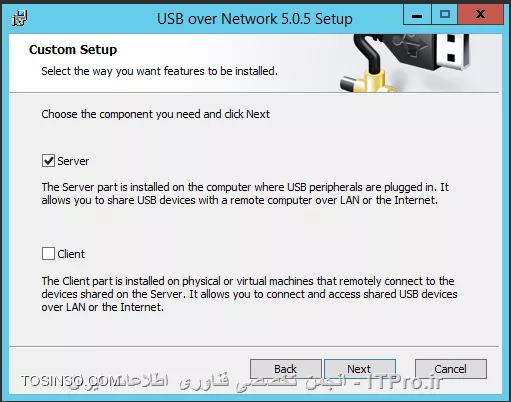

ابتدا نصب نرم افزار بر روی سرور Hyper-v را انجام خواهیم داد ، برای این کار حتما ( دقت کنید نگید نگفتما !!!) از ورژن 5 به بالا برای نصب بر روی سرور 2012 استفاده کنید ، در غیر این صورت بعد از نصب نرم افزار و ریستارت شدن سیستم دیگر ویندوز بی ویندوز !! یعنی باید با ساختار Last nown Good ویندوز سرور را به مرحله قبلی برگردانیم البته اگر بخواهیم از ویندوز استفاده کنیم !مراحل نصب را با انتخاب گزینه Next و سپس تائید لایسنس مورد نظر ادامه میدهیم تا مرحله انتخاب نصب بر روی سرور برسیم :


1

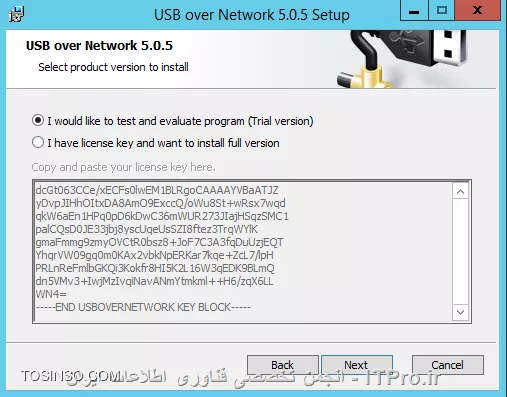

سپس انتخاب لایسنس برای استفاده از این نرم افزار که اگر از Trial Version استفاده کنید می توانید صرفا از یک حافظه جانبی ( مثلا فلش مموری استفاده کنید !) به طور همزمان استفاده کنید :

2

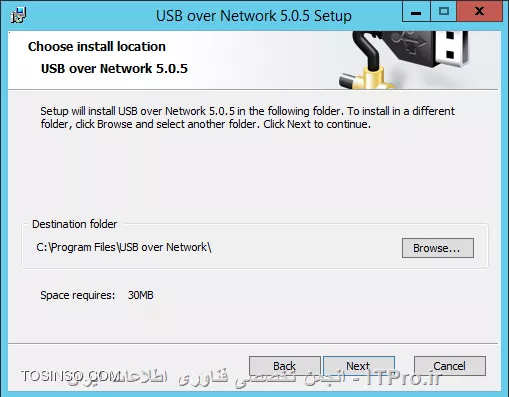

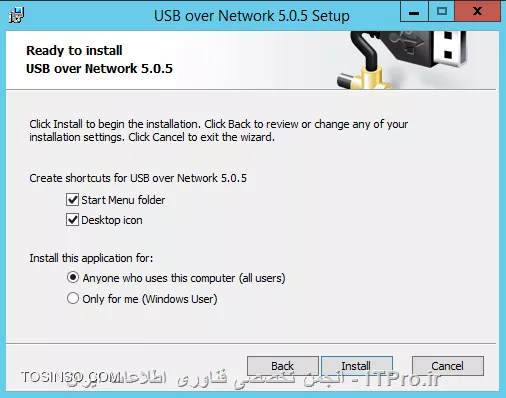

سپس انتخاب مسیر نصب و فضای مورد نظر به اضافه ی تنظیمات ساخت Shortcut و اجازه استفاده کاربرا مختلف از این نرم افزار را خواهیم دید :

3



4



در این مرحله نرم افزار شما نصب شده و آماده کانفیگ کردن است

5

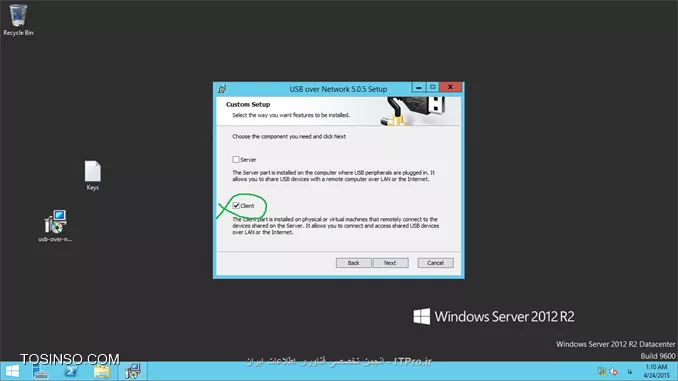

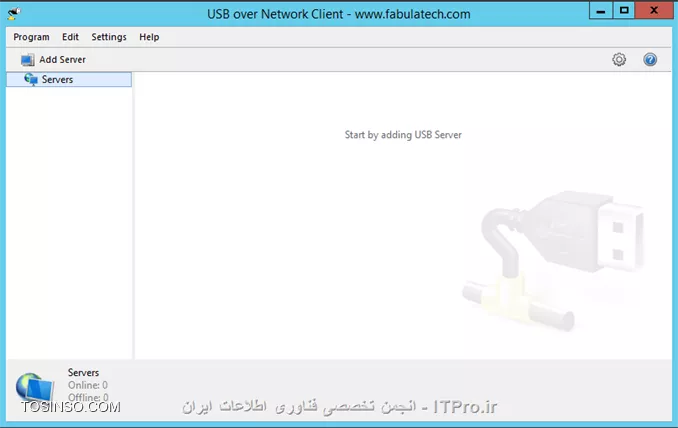

اکنون بر روی Virtual Machine خودتون برید و نرم افزار را در حالت کلاینت نصب کرده و مراحل را مطابق موارد بالا طی کنید و سپس نرم افزار نسخه کلاینت را نصب باز کنید :

6



7

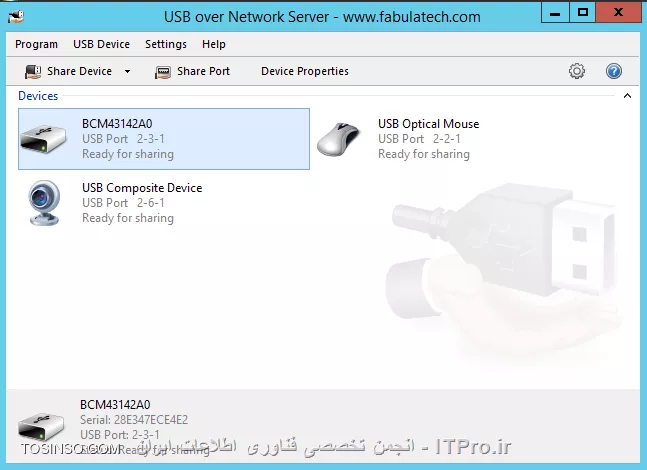

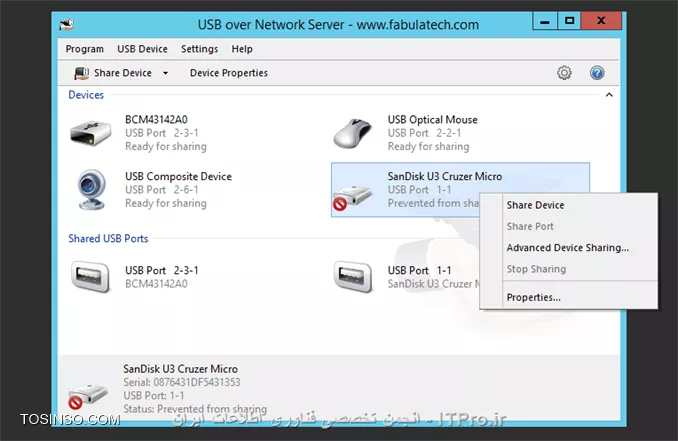

اکنون نرم افزار نسخه سرور را باز کنید و بر روی فلش مموری یا حافظه مورد نظرتون راست کلیک کرده و گزینه Share Device را انتخاب کنید :

8

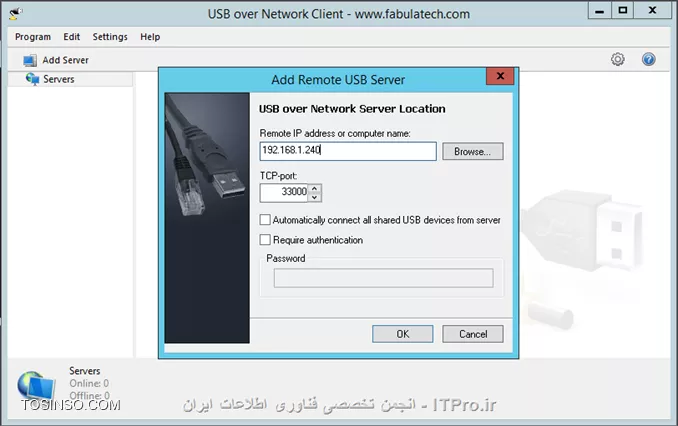

اکنون باز بر روی Virtual Machine مورد نظر بروید و بر روی گزینه Add Server کلیک کنید و IP سرور فیزیکی ( سرور Hyper-v یا به عبارت دیگر Host Machine و یا باز هم از دیدگاه دیگر Parent Partition !!) را وارد کنید ،نکته مهمی که نباید فراموش کنید این است که نوع کارت شبکه ویرچوال ماشین و سرور فیزیکی شما ( که در این جا همان هایپر-وی است) باید به گونه ای باشد که بتوانند با یکدیگر ارتباط یگیرند ! :

9

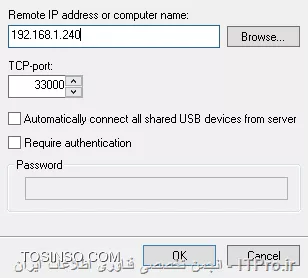

دوستان عزیز آیتی پرویی همانطور که حتما تا کنون متوجه شدید از این نرم افزار میتوان برای ارتباط با سرور های دیگر هم که از نظر فیزیکی ارتباط مستقیم با Virtual Machine مورد نطر شما ندارند استفاده کرد ، فقط کافیست که پورت مورد نظر و آیپی سرور هدف که نرم افزار نسخه سرور روی آن است را در اینجا معرفی کنید و اگر احیانا پسورد خاصی برای دیوایس مورد نظر در نرم افزار نسخه سرور معرفی کرده اید هم در این نرم افزار مشخص کنید ، در نهایت میتوانید گزینه Automatically را انتخاب کنید تا تمامی حافظه های جانبی که بر روی سرور هدف به اشتراک گذاشته شده را به طور اتوماتیک بر روی این ویرچوال خود داشته باشید :

10



بعد از اینکه این حافظه را share کردین کافیست بر روی نرم افزار نسخه کلاینت موجود بر روی Virtual خود کلیک کرده و گزینه Connect را انتخاب کنید ، اکنون حافظه جانبی شما به سادگی بر روی سرور مجازی قابل استفاده است !:

11


آموزش اتصال فلش مموری به VM از طریق آفلاین کردن

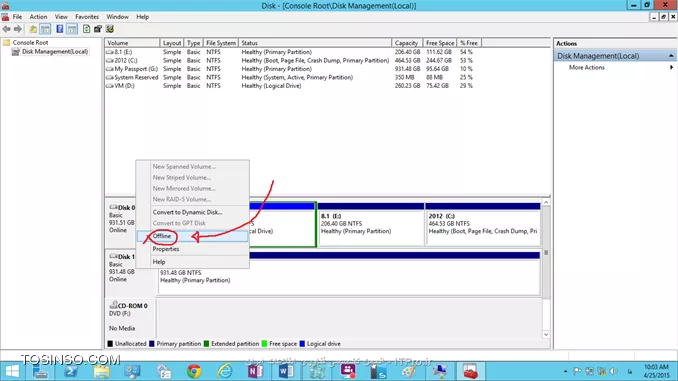

در این روش که برای اتصال هارد اکسترنال به محیط ویرچوال استفاده میشود ، ابتدا لازم است هارد اکسترنال را به سرور Hyperv اضافه کنید و از قسمت Disk management دیسک مورد نظر را Offline کنید :

12

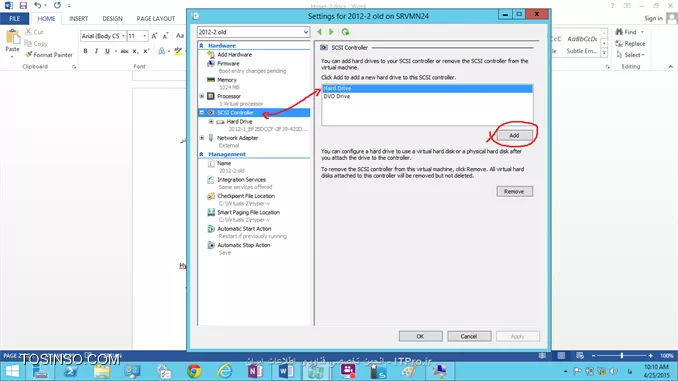

سپس بر روی Virtual Machine مورد نظر رفته و آن را خاموش کنید ، سپس وارد Setting مربوط به آن Virtual Machine بروید و سپس با توجه به Driver تعریف شده برای ویرچوال مورد نظرتون وارد قسمت SCSI Controler یا IDE Controler شوید ، و گزینه ADD را بزنید تا یک هارد جدید به Virtual شما اضافه شود :

13

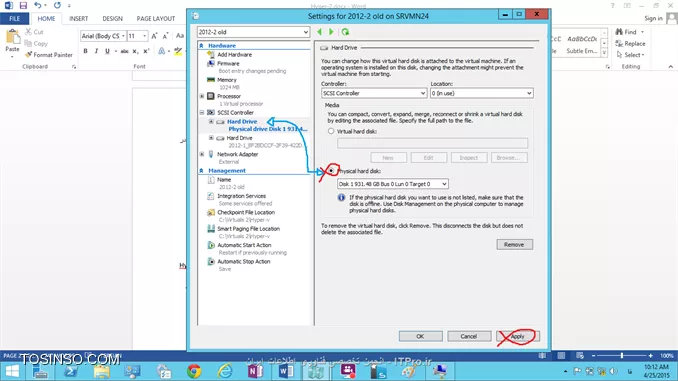

اکنون بر روی هارد جدید اضافه شده بروید و از قسمت Physical Hard Disk هارد اکسترنال خود را انتخاب کنید :

14

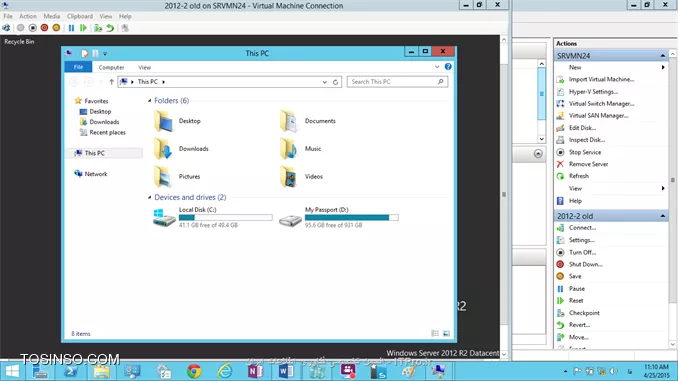

خیلی خب ، دوستان عزیز آیتی پرویی اکنون هارد اکسترنال شما در ویرچوال مورد نظر قابل استفاده است و به سادگی میتوانید از فایل ها موجود بر روی آن استفاده کنید ، تنها نکته ای که باید دقت کنید این است که بعد از انتقال این هارد به ویرچوال شما باید از قسمت Disk Managment آن را Online کنید و یک Drive Letter به آن اضافه کنید و سپس به سادگی از آن استفاده کنید :

15


امیدوارم این آموزش مورد توجه شما دوستان عزیز  قرار گرفته باشد
