آموزش راه اندازی OpenVPN در میکروتیک : OPVPN در Mikrotik

به دنبال یک راه کار VPN پایدار با قابلیت reconnecting و restablishing برای مبایل بودم که بتوانم مبایلی رو که به دفتر از طریق VPN وصل میکنم، با قطع و وصل شدن اینترنت همراه، ارتباط مجددا بصورت خودکار برقرار بشه. به راه کار IPSec/IKEv2 رسیدم اما این ارتباط بین 2 میکروتیک به سادگی برقرار میشه ولی بین مبایل و میکروتیک نه.راه کار دومی که به آن برخوردم همین OpenVPN هست بنظرم عالی میاد ،و میخواهم پیاده سازیش را برای شما شرح بدم، از قضا جزو محبوبترین راه کارهای VPN موجود بخاطر قابلیتهای فراوان و همینطور بخاطر پایداری آن می باشد.این پیاده سازی را مرحله به مرحله از روی تصویر جلو بروید انشاالله که موفق بشید.ابتدا روتر را Reset Default Comfiguration کنید.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
برای مشاهده تخفیف های ویژه امروز کلیک کنید
سرفصل های این مطلب
  1. در مرحله هشتم می بایست روی روتر Certificate ایجاد کنید:
  2. مرحله یازدهم
  3. مرحله دوازدهم
  4. مرحله سیزدهم
  5. مرحله آخر
  • 192.168.1.1:آدرس سرور OpenVPN .که معمولا یک IP Public هست.
  • 192.168.100.0/24 :رنج IP پشت سرور OpenVPN که میخواهیم از منابع آن استفاده کنیم.
  • 192.168.1.0/24: رنج IP شبکه کاربر

بعد...

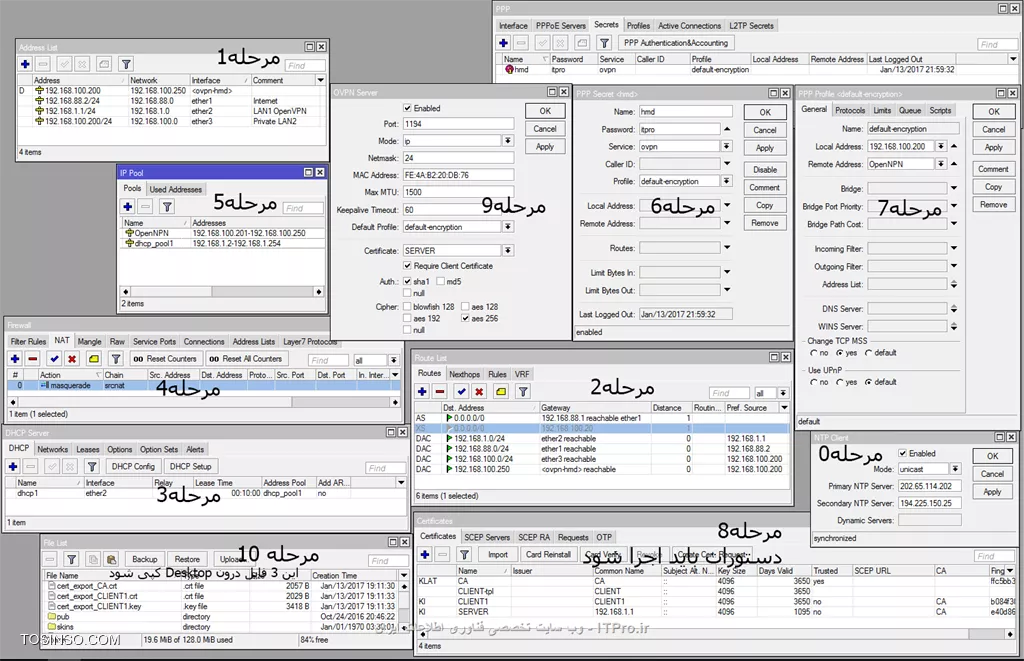

مراحل openVPN

در مرحله هشتم می بایست روی روتر Certificate ایجاد کنید:

دستورات زیر را خط به خط به ترتیب در محیط دستوری میکروتیک کپی کنید.

  • نکته : بعد از اجرای هر خط صبر کنید تا Load CPU روتر به 0% برسد بعد خط بعدی را اجرا کنید.
#مجوز سرور
/certificate add name=CA-tpl country="IR" state="TEHRAN" locality="TEHRAN" organization="ITPRO" unit="ITPRO" common-name="CA" key-size=4096 days-valid=3650 key-usage=crl-sign,key-cert-sign
/certificate sign CA-tpl ca-crl-host=127.0.0.1 name="CA"

/certificate add name=SERVER-tpl country="IR" state="TEHRAN" locality="TEHRAN" organization="ITPRO" unit="ITPRO" common-name="192.168.1.1" key-size=4096 days-valid=1095 key-usage=digital-signature,key-encipherment,tls-server
/certificate sign SERVER-tpl ca="CA" name="SERVER"

#مجوز کاربر
/certificate add name=CLIENT-tpl country="IR" state="TEHRAN" locality="TEHRAN" organization="ITPRO" unit="ITPRO" common-name="CLIENT" key-size=4096 days-valid=3650 key-usage=tls-client
/certificate add name=CLIENT1 copy-from="CLIENT-tpl" common-name="CLIENT1"
/certificate sign CLIENT1 ca="CA" name="CLIENT1"

# خارج کردن مجوز ها
/certificate export-certificate CA export-passphrase=""
/certificate export-certificate CLIENT1 export-passphrase=12345678

مرحله یازدهم

  • فایل openvpn-install-2.4.exe را دانلود و نصب کنید.حین نصب تیک گزینه OpenSSL Utility را بزنید.
  • برای آندروید از اینجا دانلود کنید
  • برای مک از اینجا دانلود کنید

مرحله دوازدهم

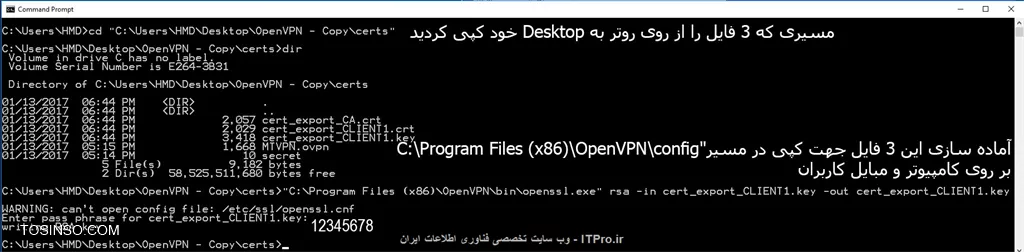

سه فایلی را که از روتر بر روی Desktop کپی کردید را درون یک پوشه با نام certs کپی کنید و Command Prompt را باز کنید تا دستورات زیر جهت آماده سازی فایل کلید آن اجرا کنیم.

cd C:\Users\HMD\Desktop\OpenVPN - Copy\certs
dir
"C:\Program Files\OpenVPN\bin\openssl.exe" rsa -in cert_export_CLIENT1.key -out cert_export_CLIENT1.key
password :12345678
دستورات آماده سازی Certificate

مرحله سیزدهم

یک فایل خالی Notpad باز کنید دستورات زیر را درون آن کپی کنید

client
dev tun
proto tcp-client
remote 192.168.1.1
port 1194
nobind
persist-key
persist-tun
tls-client
remote-cert-tls server
ca cert_export_CA.crt
cert cert_export_CLIENT1.crt
key  cert_export_CLIENT1.key
verb 4
mute 10
cipher AES-256-CBC
auth SHA1
auth-user-pass secret
auth-nocache
;redirect-gateway def1

فایل را با نام MTPVNذخیره و پسوند آن را از txt. به ovpn. تغییر دهید.مجدد یک فایل Notpad باز کنید و محتوای زیر را درون آن کپی کنید:

  • نکته:در صورتی که می خواهید هنگام اتصال از شما رمز عبور و نام کاربری پرسیده شود از فایل بالا کلمه secret را حذف و فایل زیر را نیز ایجاد نکنید.
hmd
itpro

حال فایل را بدون پسوند و با نام secret ذخیره کنید.

مرحله آخر

هر 5 فایل ایجاد شده را درون دستگاه (مبایل یا PC و یا تبلت) کاربران درون مسیر زیر copy کنید و از روی دسکتاپ برنامه را اجرا کنید.

C:\Program Files (x86)\OpenVPN\config

نکته:روی آندروید وارد برنامه OpenVPN Connect شده و از قسمت تنظیمات روی Import کلیک سپس گزینه Import Profile from SD card را انتخاب کنید و فایل MTVPN.ovpn را import کنید.در داخل متن فایل MTVPN.ovpn در خط آخر یک علامت ; وجود دارد که فقط در صورت ضرورت آن را حذف و برنامه را مجدد اجرا کنید. (باعث تغییر مسیر Default Route کل پکت ها و passthrou شدن روی connection oVPN میشود).یعنی مصرف اینترنت 2برابر می شود.برای یادگیری میکروتیک بصورت حرفه ای می توانید به دوره های آموزش میکروتیک مجموعه توسینسو یا بصورت ویژه به دوره آموزش MTCNA میکروتیک در این لینک مراجعه کند.
