چگونه در روتر میکروتیک Source NAT را راه اندازی کنیم؟ در ادامه اموزش قبلی که بحث NAT بر روی میکرویتک رو اغاز کردیم و در فبلم آموزش قبلی در مورد Source NAT چگونگی عملکرد این نو NAT خدمت شما دوستان ارائه دادیم و در این نکته آموزشی قصد دارم یک سناریو رو در مورد همین بحث Source NAT انجام بدم تا مطلب این بخش تکمیل گردد. برای درک هرچه بهتر Source NAT در میکروتیک سناریو زیر رو در نظر بگیرید :

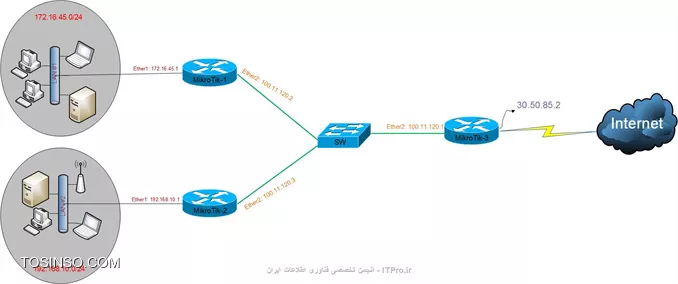

در این سناریو سه روتر میکروتیک داریم که با هم در ارتباط هستند و روترهای 1 و 2 هر کدام به یک شبکه داخلی LAN ارتباط دارند و روتر سوم از یک طرف به دنیای WAN یا همان اینترنت اتصال دارد و هدف ما در این سناریو این است که شبکه های LAN ما با روتر روتر 3 ارتباط برقرار کنند و از این طریق وارد دنیای Internet بشند یعنی هدف اینترنت دار کردن شبکه های LAN #1 و LAN #2 هست . برای پیکربندی روترها ما طبق مراحل زیر عمل میکنیم :

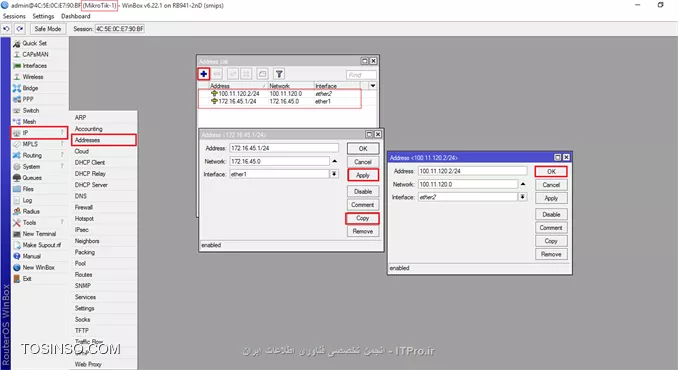

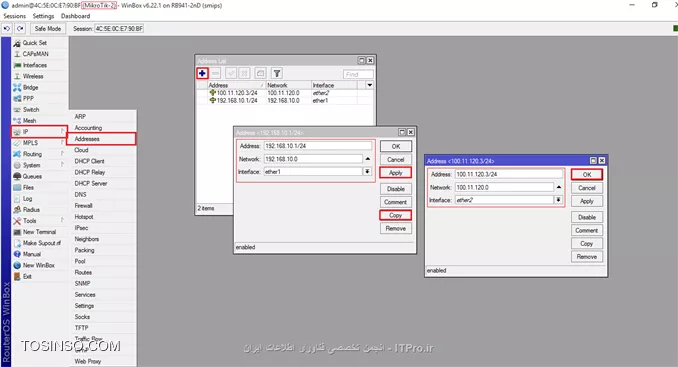

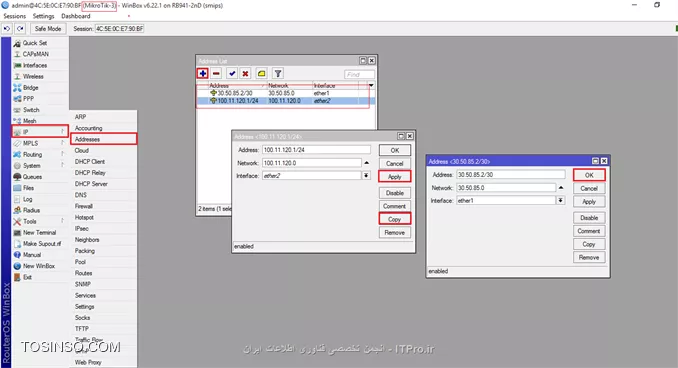

برای ست کردن آدرس های IP وارد بخش ip > address شده و طبق آدرس های که در تصویر سناریو آمده انجام می دهیم.
MikroTik-1
MikroTik-2
MikroTik-3

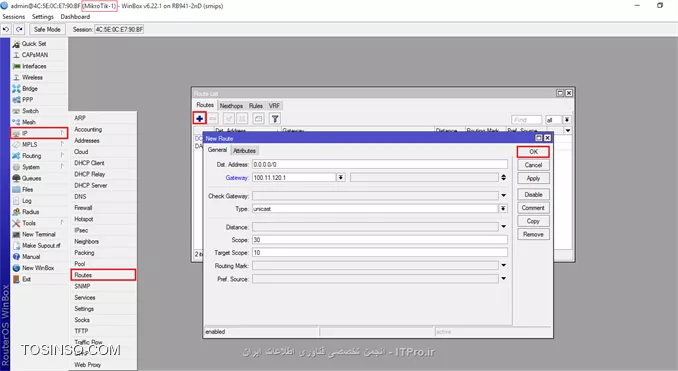

بعد از ارتباط دادن بین روترها موجود در سناریو باید یک Default Route بر روی دو روتر MikroTik-1 و MikeoTik-2 به سمت MikroTik-3 ایجاد بکنیم که طبق زیر عمل می کنیم :
MikroTik-1
MikroTik-2

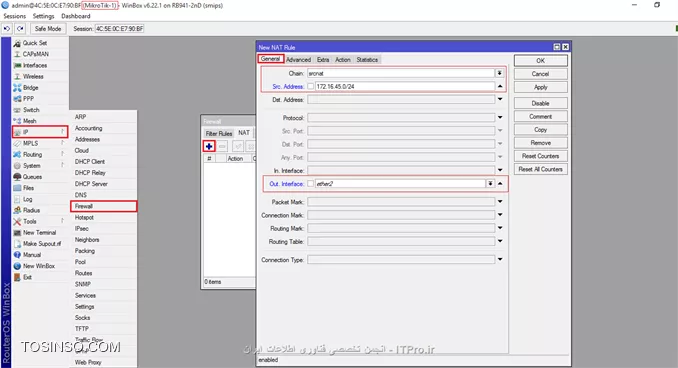

برای اینکه بتوانیم بسته های ارستای از سمت شبکه LAN #1 رو به سمت روتر MikroTik-1 هدایت بکنیم باید یک رول NAT طبق تصویر زیر با تکمیل کردن فیلد های مشخص شده می نویسیم :

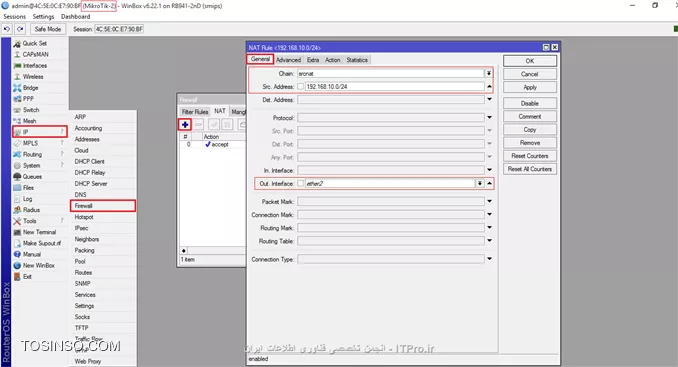

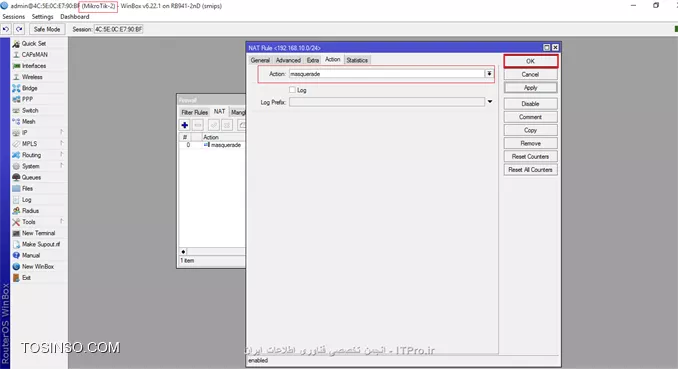

برای اینکه بتوانیم بسته های ارسالی از سمت شبکه LAN #2 رو به سمت روتر MikroTik-2 هدایت بکنیم باید یک رول NAT طبق تصویر زیر با تکمیل کردن فیلد های مشخص شده می نویسیم :

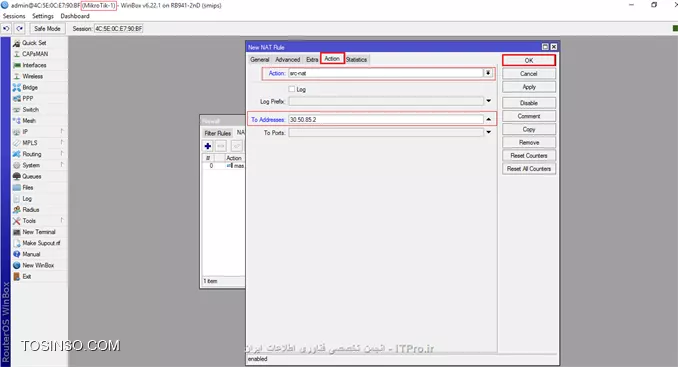

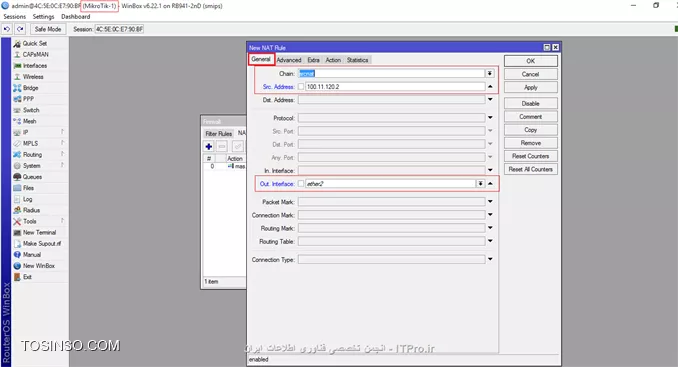

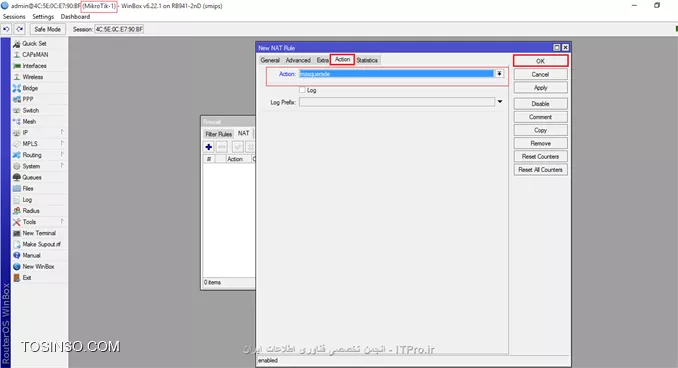

برای اینکه بتوانیم بسته های ارسالی از سمت روتر MikroTik-1 رو به سمت روتر MikroTik-3 هدایت بکنیم باید یک رول NAT طبق تصویر زیر با تکمیل کردن فیلد های مشخص شده می نویسیم :

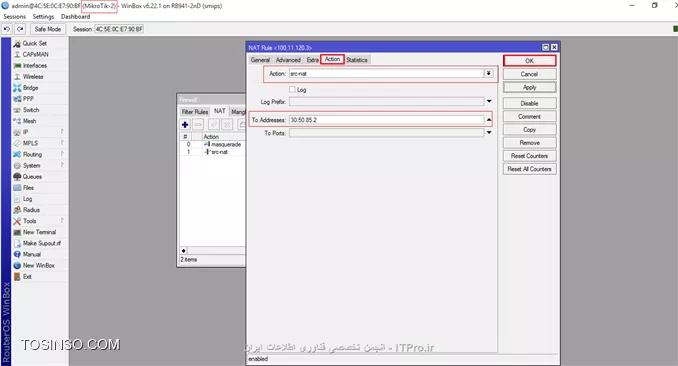

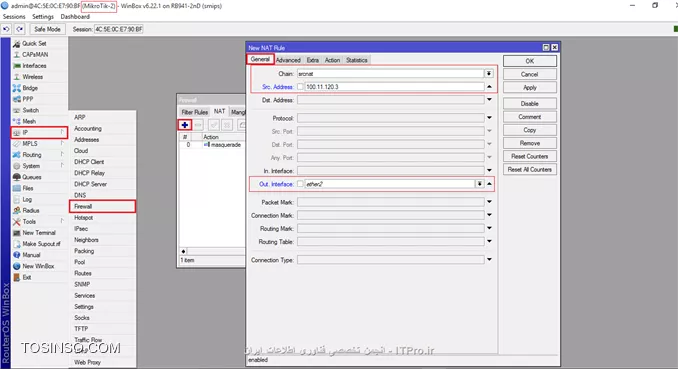

برای اینکه بتوانیم بسته های ارسالی از سمت روتر MikroTik-2 رو به سمت روتر MikroTik-3 هدایت بکنیم باید یک رول NAT طبق تصویر زیر با تکمیل کردن فیلد های مشخص شده می نویسیم :
بعد از اتمام تمامی مراحل انجام شده بر روی هر سه روتر میکروتیک تمامی شبکه های LAN #1 و LAN #2 به شبکه WAN یا همان اینترنت دسترسی پیدا خواهند کرد.برای یادگیری میکروتیک بصورت حرفه ای می توانید به دوره های آموزش میکروتیک مجموعه توسینسو یا بصورت ویژه به دوره آموزش MTCNA میکروتیک در این لینک مراجعه کند.
