معرفی انواع سوکت های CPU

CPU اصلي ترين قسمت هر کامپیوتری را تشکیل می دهد. در واقع تصور رایانه ای بدون cpu امکان پذیر نیست. امروز راحترین راه شناخت مادر بورد به وسیله سوكت cpu آن ها می باشد .cpu دارای اجزای فن وسینک گرما است که به cpu متصل هستند بدون فن وسینک گرما cpu در طی چند ساعت یا حتی جند دقیقه دچار آسیب می شود .سوکت های cpu دارای تنوع زیادی هستند .اغلب سوکت ها دارای سطحی صاف ودارای ردیف های زیادی شامل حفره ها یا پین ها هستند.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
سرفصل های این مطلب
  1. نمونه هایی از سوکت PGA و LGA

اولین سوکت شناخته شده در مادر بورد ها سوکت A یا 462 است که دارای حفره هایی برای قرار گرفتن cpu است .آخرین سوکت, T یا سوکت (lGA VY (land gird array است . lGA جدیترین تکنولوژی برای مشخص کردن محل قرار گیری پین در مادر بورد است .نوع دیگر سوکت ها PGA(pin gird array) است .

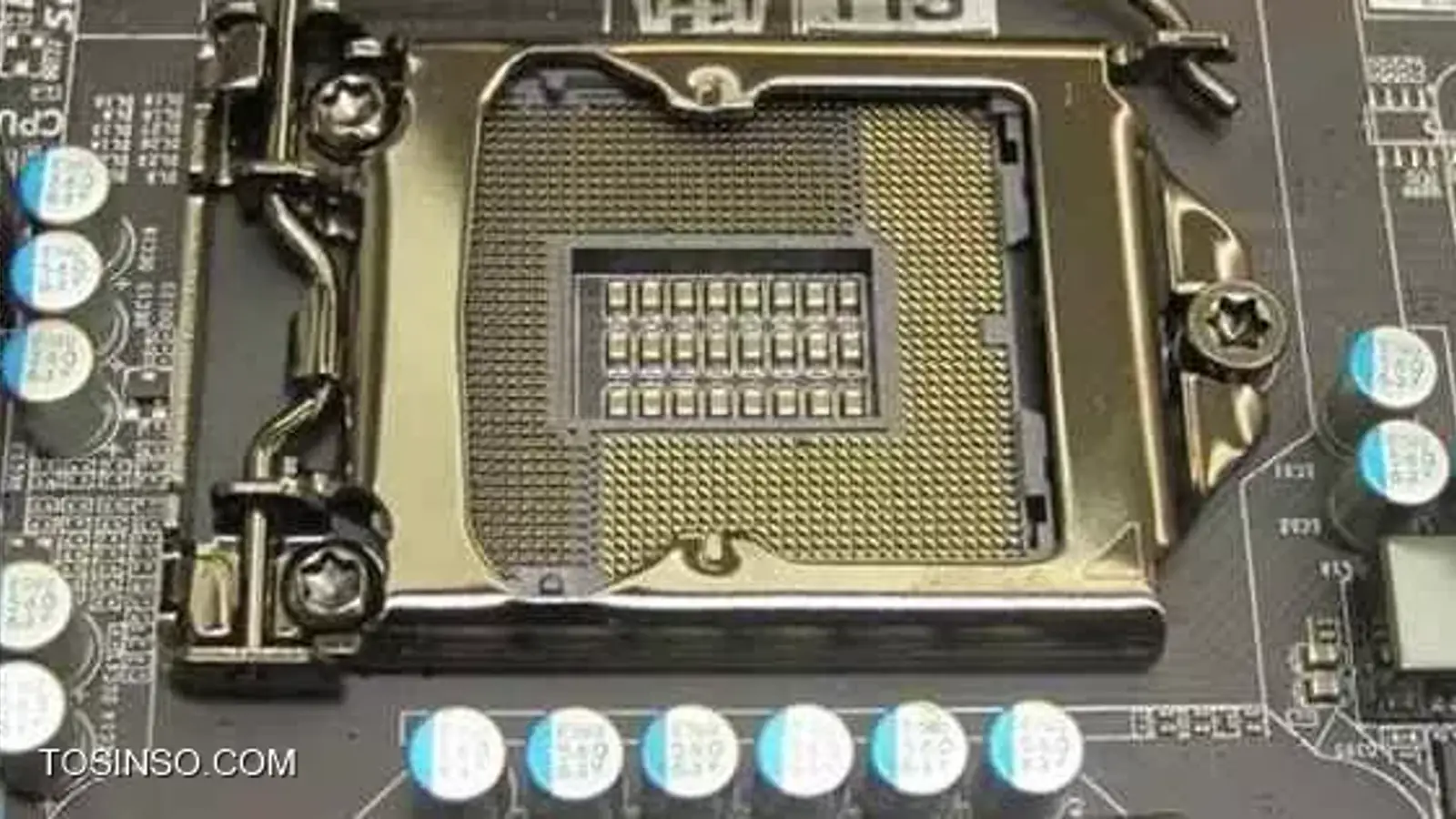

cpu های جدید نیروی کمی برای قرار گرفتن در محل خود لازم دارند.که اشتباه در قراردادن cpu روی مادربورد باعث صدمه به cpu یا مادربورد می شود .برای cpu های با سوکت zif (zero insertion force) , PGA تا حد زیادی مشهور است .سوکت های ZIF دارای اهرم های پلاستیکی یا فلزی بر روی لبه سوکت برای نگه داشتن یا آزاد کردن cpu در سوکت هستند .برای سوکت های از نسل LGA مکانیزم دیگری وجود دارد. LGA دارای بازویی L شکل در دو طرف سوکت هستند .

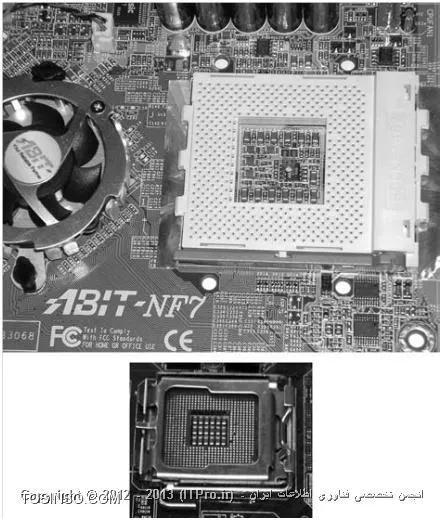

سوکت CPU از نوع PGA  و LGA

نمونه هایی از سوکت PGA و LGA

اسلات های پرورسسور روش دیگری برای برای اتصال cpu به مادر بورد است .که در سیستم هایی با پردازنده AMD Intel Pentium ii Pentium iii استفاده می شد.در سیستم های با cpu های جدید وپیچیده تر مانند Intel Itanium از چیزی شبیه این اسلات ها استفاده می شود که با عنوان PAC (pin array car tridge) شناخته می شود.

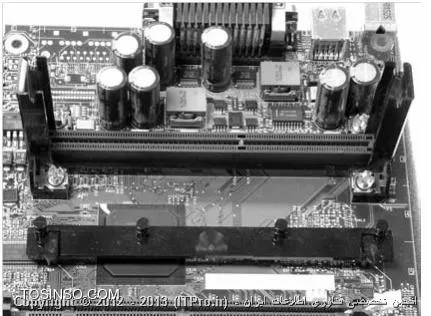

سوکت های اسلات CPU

در ادامه جدول مشخصات CPU و سوکت های مربوطه آمده است.

Slot 1 = Pentium II, Pentium III, Celeron, and all SECC and SECC2
Slot 2 = Pentium II Xeon, Pentium III Xeon (server)—replaced by Socket 370
Slot A = Early AMD Athlon, physically the same as Slot 1, but not electrically replaced by Socket A
Sockets 1, 2, 3, 6 = 486 and Pentium OverDrive
Socket 4 = Pentium 60/66, Pentium 60/66 Over Drive
Socket 5 = Pentium 75-133, Pentium 75+ Over Drive, AMD K5
Socket 7 = Pentium 75-200, Pentium 75+ Over Drive, Pentium MMX, AMD K6
Super Socket 7 = AMD K6-2, K6-III
Socket 8 = Oddly combined SPGA/PGA format for Pentium Pro—replaced
by Slot 1 with the introduction of Pentium
Socket 370 = Plastic PGA (PPGA) processors, including Pentium III and Celeron
Socket 423 = Early Pentium 4
Socket A (Socket 462) = AMD Athlon, Athlon XP, Athlon XP-M, Athlon MP, Thunderbird, Duron, Sempron
Socket 478 = Pentium 4, Pentium 4 Extreme Edition, Celeron
Socket 479 = Laptop Pentium M, Celeron M
Socket 563 = AMD low-power mobile Athlon XP-M
Socket 603 = Intel Xeon
Socket 604 = Intel Xeon with Micro Flip-chip PGA (FCPGA) package
Socket 754 = Athlon 64, Sempron, Turion 64
Socket P = For 478-pin Micro FCPGA mobile packages, such as Core 2 Duo,
Celeron M, and Pentium Dual-Core

Socket T ( LGA 775) = Desktop processors, such as Pentium 4, Pentium D,
Celeron D, Pentium Extreme Edition, Core 2 Duo, Core 2
Extreme, Core 2 Quad

Socket J (LGA 771) = Server version of LGA 775, Dual-Core Xeon
Socket B (LGA 1366) = Intel Core i7
Socket 939 = Athlon 64, Athlon 64 FX, Athlon 64 X2, Opteron 100-series
Socket 940 = Intended for AMD servers, Athlon 64 FX (FX-51), Opteron
Socket F (Socket 1207) =
Socket AM2 = Athlon 64, Athlon 64 FX, Athlon 64 X2, Opteron 100-series
Socket AM3 = Replaces Socket 940 when used with Opteron multiprocessor
systems—LGA packaging
Socket S1 = AMD single-processor systems, 940 pins (not same as serverbased
Socket 940), replaces Socket 754 and Socket 939

PAC418 = Itanium (instead of proposed Slot 3/Slot M)
PAC611 = Itanium 2
