اگر دوست دارید بدانید که چه نوع ترافیکی در شبکه و تجهیزات شبکه شما در حال عبور است یکی از بهترین راهکارها برای دانستن این موضوع استفاده از قابلیتی به نام NetFlow است. یکی از بزرگترین دغدغه های سازمان های بزرگ در حوزه شبکه این است که بدانند چه اتفاقی در شبکه آنها در حال رخ دادن است ، آنها می خواهند بدانند چند درصد ترافیک عبوری از تجهیزات شبکه آنها از نوع Http و یا چند درصد آن ترافیک مربوط به DNS و ... است .
مدیران شبکه می خواهند بدانند که بیشترین میزان ترافیک مصرفی کاربران از چه نوع است ، بیشترین مقصد ها یا Destination های استفاده شده کجا ها هستند و یا بیشترین مبداها یا Source های مورد استفاده از بیرون چه آدرس هایی هستند. تمامی این سئوالات و مشکلات را می توان با استفاده از قابلیتی به نام NetFlow حل کرد و به همه خواسته های مانیتورینگ ترافیک در شبکه دست پیدا کرد.
NetFlow برای مقاصد مختلفی مورد استفاده قرار می گیرد که از آن جمله می توان به موارد امنیتی اشاره کرد ، یک کارشناس امنیت شبکه احتمالا نیاز دارد که بداند که چه اتفاقات غیرعادی در ترافیک شبکه در حال رخ دادن است یا به لفظ فنی تر Anomaly های ترافیکی شبکه را شناسایی کند ، با استفاده از NetFlow و تحلیل داده هایی که توسط این قابلیت به نرم افزار آنالیزور داده می شود می توانید متوجه همه حملاتی شوید که در شبکه شما اتفاق می افتند و یا اتفاقات غیرعادی را از دیدگاه امنیتی می توانید بررسی کنید.
-------------------------------------------------
برای دسترسی به مجموعه بهترین دوره های آموزش شبکه های کامپیوتری ( مبانی شبکه ، نتورک پلاس ، مانیتورینگ و ... ) مقدماتی تا پیشرفته با ارائه گواهینامه و فیلم رایگان همین الان کلیک کن
--------------------------------------------------
فرض کنید که شما یک نرم افزار جدید به شبکه اضافه کرده اید و می خواهید بدانید که این نرم افزار چه نوع ترافیکی در شبکه ایجاد می کند و اینجاست که NetFlow به خوبی اینکار را برای شما انجام می دهد.

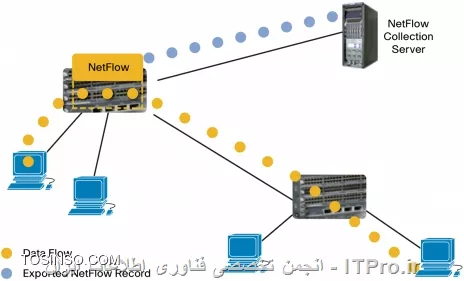

بصورت کلی در فرآیند NetFlow ای که توسط یک روتر انجام می شود مرحله اول به عنوان فرآیند مانیتورینگ در روتر انجام می شود و ما به روتر می گوییم که ترافیک چه پورتی را نیاز داریم که تحلیل کنیم و Flow داده های موجود در کدامیک از پورت ها مورد نیاز ما می باشد که همین فرآیند به عنوان مانیتورینگ ترافیک در روتر نیز معروف است ، بعد از اینکه ترافیک موجود در روتر مانیتور شد ، بر روی آن پردازش می شود و داده های لازم بعد از کش شدن و استفاده از CPU و RAM روتر شما به سمت نرم افزار مانیتورینگ Export یا خروجی داده می شوند تا توسط این نرم افزار تحلیل شوند.در قسمت هفتادم از دوره آموزش نتورک پلاس در خصوص مفاهیم مانیتورینگ و روشهای مختلف مانیتورینگ صحبت کرده ایم.

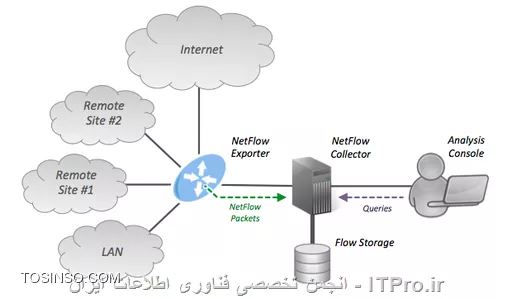

دقت کنید که خود روتر این ترافیک را تحلیل نمی کند و نرم افزار مانیتورینگ می باشد که این فرآیند را انجام می دهد. به نرم افزار یا سخت افزاری که وظیفه تحلیل کردن داده های ارسالی NetFlow را بر عهده دارد در اصطلاح Collector گفته می شود. بنابراین سه قسمت اصلی کاری اصلی NetFlow ابتدا Monitoring سپس Export و در نهایت Collector است.
NetFlow پروتکلی است که در ابتدا توسط شرکت سیسکو طراحی و معرفی شد و به همین دلیل ممکن است آن را به اسم Cisco IOS NetFlow نیز شنیده باشید. NetFlow این قابلیت را دارد که ریز اطلاعات موجود در بسته های اطلاعاتی رد و بدل شدن در سویچ ها و روترهای شما را به شما نمایش دادهد و وضعیت کلی فعالیت شبکه را به شما گزارش کند. با توجه به اینکه NetFlow را سیسکو طراحی و معرفی کرده است تقریبا همه تجهیزات روتر و سویچی که این شرکت تولید کرده است پروتکل NetFlow را پشتیبانی می کنند.

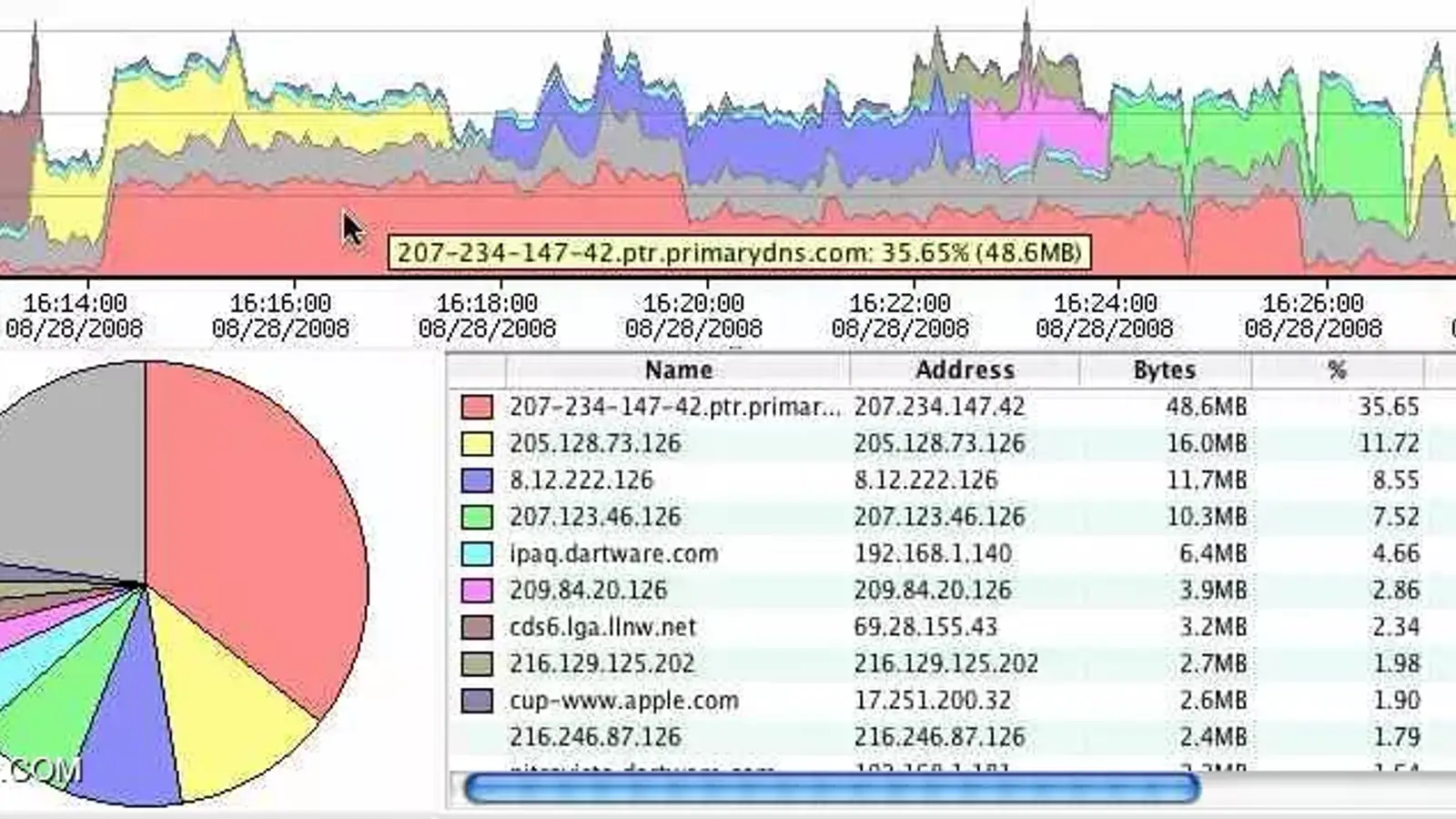

با تجزیه و تحلیل کردن ترافیک ارسال توسط NetFlow شما می توانید آینده شبکه خود را از نظر ترافیکی تجزیه و تحلیل کنید و از طرفی خطراتی که در حاضر شبکه شما را تهدید می کنند را نیز می توانید شناسایی کنید. معمولا نرم افزارهای مانیتورینگ ترافیک یا Network Monitoring Systems می توانند گراف های بسیار زیبایی از داده های NetFlow در اختیار ما بگذارند که در آنها براحتی می توانیم نوع بسته های اطلاعاتی و ترافیک رد و بدل شده در شبکه را شناسایی کنیم. پیاده سازی NetFlow چندان سخت نیست ، در مطلب بعدی در خصوص نحوه راه اندازی NetFlow در روترهای سیسکو توضیحاتی را ارائه خواهیم کرد.
Netflow قابلیتی است که توسط سیسکو ارائه شده است و روی تجهیزاتی مانند روترها قابل پیاده سازی است. Netflow جهت جمع آوری و کنترل جریان ترافیک شبکه مورد استفاده قرار می گیرد.Netflow توسط مدیران حرفه ای شبکه جهت آنالیز ترافیک شبکه مورد استفاده قرار می گیرد و با استفاده از آن می توانند اطلاعاتی مانند اینکه ترافیک شبکه از چه جایی ارسال می شود و به کجا می رود ، چه میزان ترافیکی تولید می شود و ... را بدست آورد.
Netflow این امکان را می دهد که اطلاعات ترافیک بدست آمده را جهت جمع آوری برای نرم افزار Netflow Collector ارسال کند و به وسیله این نرم افزار بتواند گزارشات متنوع تهیه کند و همچنین اطلاعات بدست آمده را برای مصارف آینده نگه داری کند. . Netflow بر پایه شناسایی بسته ها عمل می کند. برای استفاده از Netflow کافیست روی یک دستگاه مانند روتر آنرا فعال کرد و نیاز به هیچگونه تغییرات در شبکه داخلی یا خارجی ندارد. Netflow به طور کامل از دید سایر تجهیزات و کاربران پنهان است و به صورت کاملا مستقل روی هر دستگاه عمل می کند و نیاز نیست روی همه تجهیزات فعال شود.
جریان ترافیک به صورت یکطرفه براساس بسته های ارسالی بین مبدا و مقصد مشخص می شود. تشخیص ترافیک براساس برخی از آیتم های لایه Network و Transport انجام می گیرد که شامل هفت کلید زیر می باشد:
این هفت کلید برای ما یک جریان ترافیک را مشخص می کند. اگر یکی از این هفت کلید در ترافیک متفاوت باشد نشان دهنده یک جریان ترافیک جدید می باشد.
Netflow مزایا و ویژگی های فراوانی برای ما فراهم می کند که به برخی از آنها اشاره می کنیم :
NetFlow از دو بخش اصلی تشکیل شده است که به شرح زیر است :
Netflow دارای چندین نسخه است که در اینجا سه نسخه که معمولا در روترهای سیسکو مورد استفاده قرار می گیرد را توضیح می دهیم:
با دستور زیر IP آدرس و پورت نرم افزار Collector را برای ارسال اطلاعات مشخص می کنیم :
Router(config)#ip flow-export destination 192.168.1.10 2055
مشخص کردن یک اینترفیس برای استفاده از IP آن برای ارسال بسته های مربوط به Netflow (بهتر است که از یک اینترفیس که امکان Down شدن آن کمتر است استفاده شود مانند Loopback)
Router(config)#ip flow-export source Loopback 1
مشخص کردن نسخه مورد استفاده :
Router(config)#ip flow-export version 5
مدت زمانی ( بر حسب دقیقه) که برای ارسال اطلاعات مشخص می کنیم:
Router(config)#ip flow-cache timeout active 1
مدت زمانی ( بر حسب ثانیه) که اطلاعات اجازه دارند در cache باقی بمانند :
Router(config)#ip flow-cache timeout inactive 15
از دستورات زیر برای فعال کردن این قابلیت روی اینترفیس های مورد نظر استفاده می کنیم :
Router(config)#interface FastEthernet 0/1 Router(config-if)#ip route-cache flow Router(config-if)#ip flow ingress Router(config-if)#ip flow egress
برای بررسی و خطایابی از دستورات زیر می توانید استفاده کنید :
Router#show ip flow export Router#show ip flow interface Router#clear ip flow stats
همانطور که قبلا اشاره شده اطلاعات توسط دستگاه هایی مانند روتر تهیه و سپس برای نگه داری و گزارش گیری به نرم افزار هایی تحت عنوان Collector ارسال می شود . در اینجا می خواهیم چند نرم افزار Collector نام ببریم:
SolarWinds NetFlow Traffic Analyzer ManageEngine NetFlow Analyzer Professional Paessler PRTG Plixer International Scrutinizer NetFlow and sFlow Analyzer

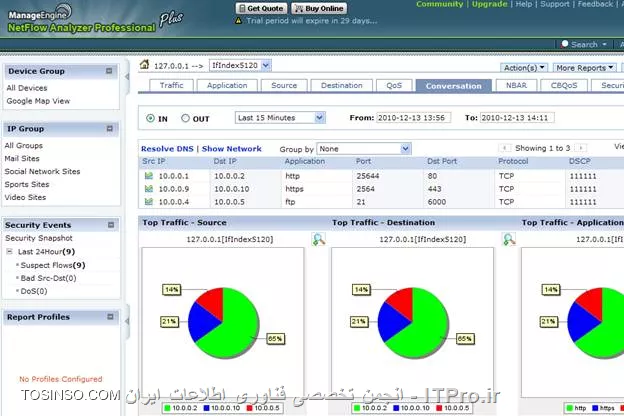

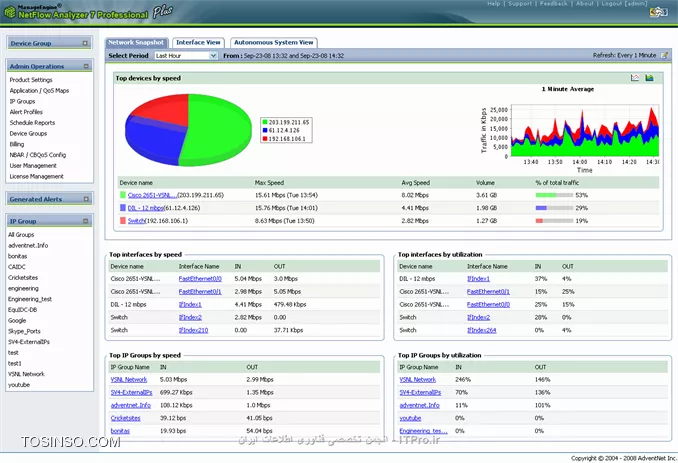

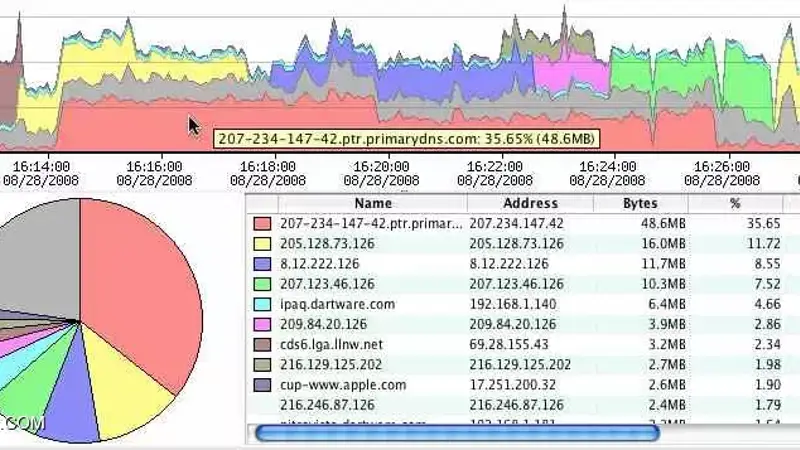

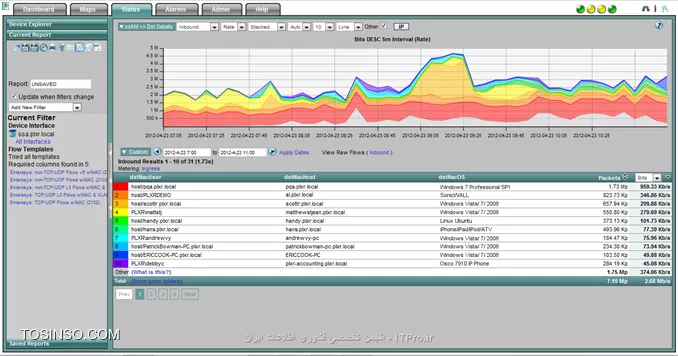

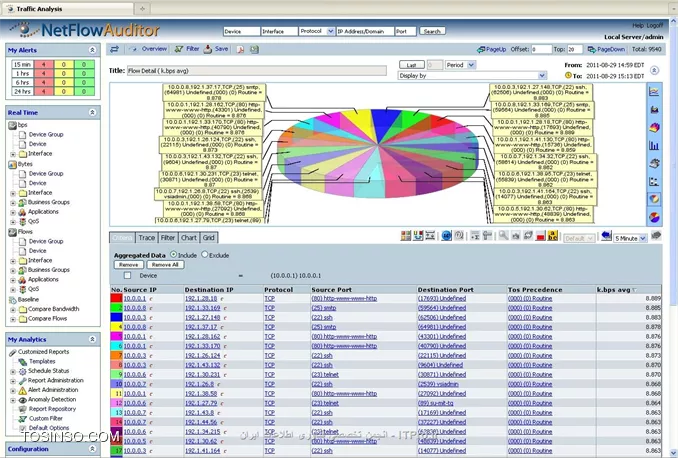

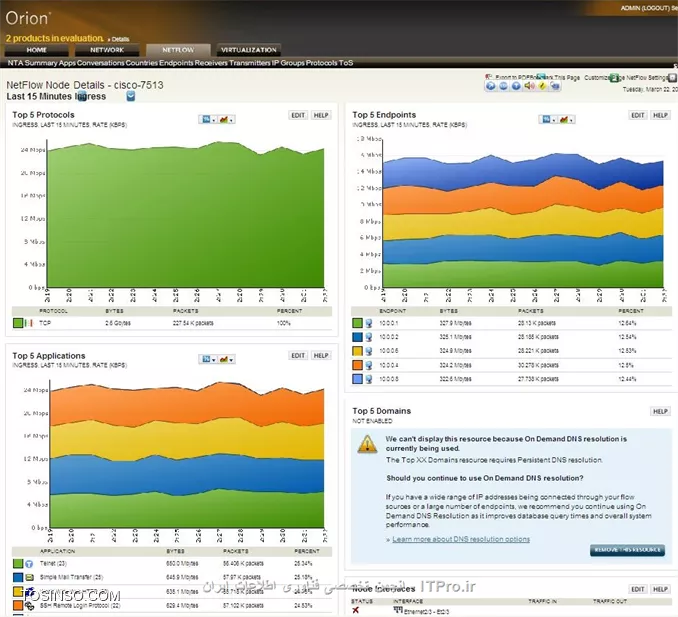

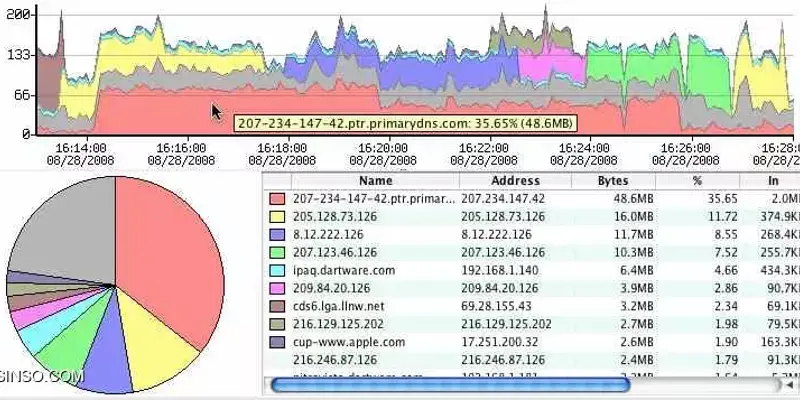

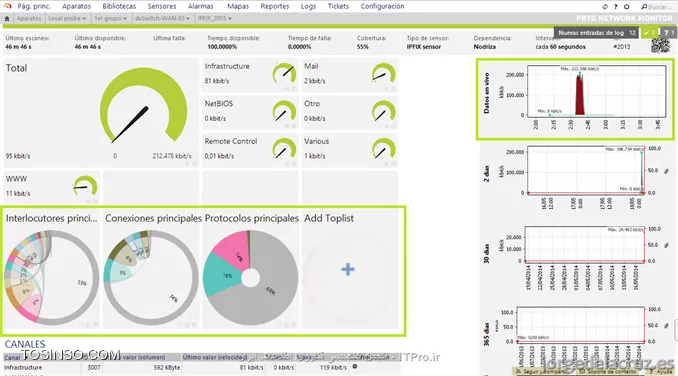

تصاویر زیر مربوط به گزارش های این نرم افزار ها می باشد:
