آموزش اضافه کردن روتر میکروتیک به شبیه ساز GNS3

در این نکته آموزشی قصد دارم نحوه اضافه کردن دیوایس یا روتر میکروتیک رو به نرم افزار شبیه ساز GNS3 (که در این نرم افزار می توانستیم روتر و سوئیچ شرکت سیسکو را داشته باشیم ) را اموزش داده تا بتوانیم از این روتر میکروتیک در این شبیه ساز هم استفاده بکنیم.برای انجام این کار شما میتوانید از لینک آخرین ورژن شبیه ساز GNS3 و از لینک میتوانید Image روتر میکروتیک را دانلود و استفاده نمایید.بعد از دانلود نرم افزار و Image روتر میکروتیک نوبت به انجام عمل اضافه کردن روتر به داخل برنامه GNS3 رو داریم که به صورت گام به گام و تصویری جلو خواهیم رفت.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران

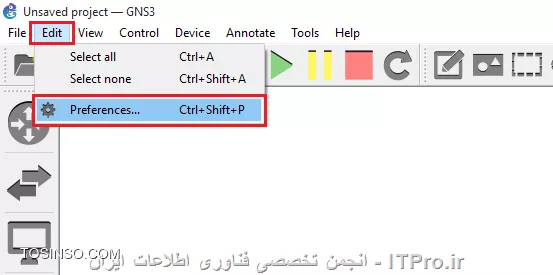

1) شبیه ساز GNS3 را باز کرده و از قسمت منو گزینه Edit و بعد گزینه Preferences را انتخاب میکنیم.

1

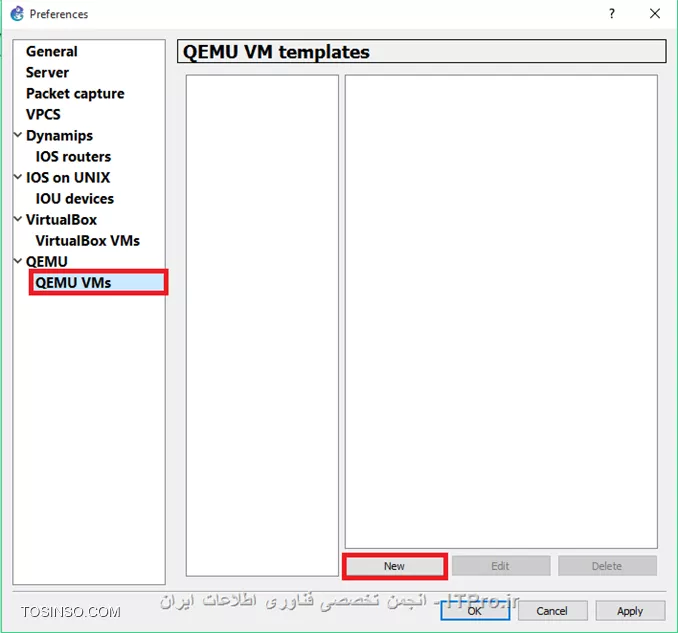

2) در پنجره باز شده طبق تصویر زیر گزینه QEMU VMs را انتخاب و در سمت راست بر روی گزینه New کلیک میکنیم.

2

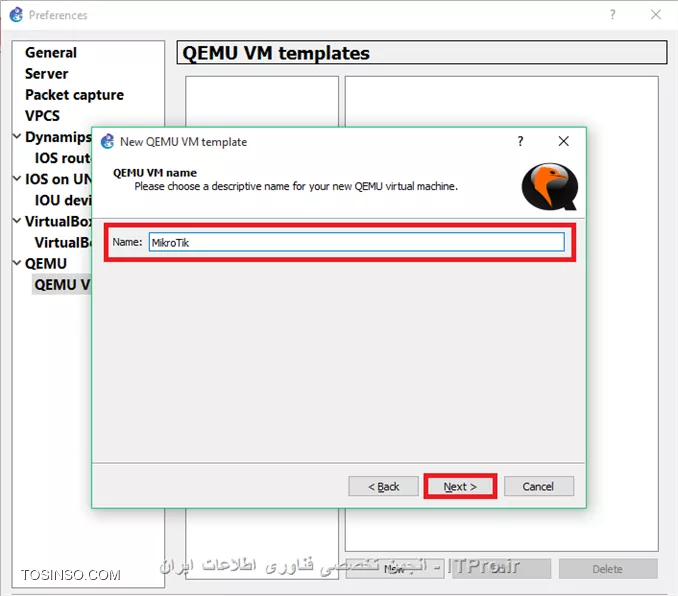

3) در پنجره باز شده تنظیمات را به حالت پیش فرض ادامه داده و در مرحله بعدی طبق تصویر زیر یک اسم برای دیوایس خودمون انتخاب یا تایپ میکنیم. (MikroTik)

3

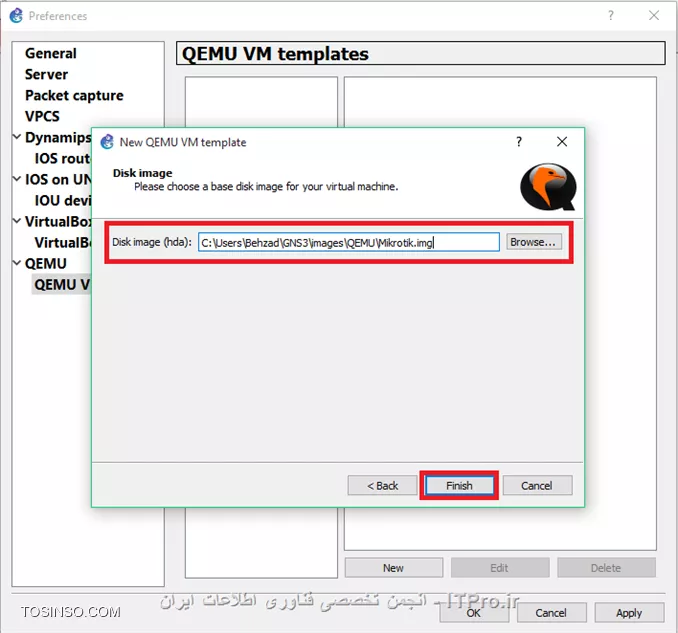

4) در پنجره بعدی مقدار RAM اختصاص داده شده به این دیوایس را مشخص میکنیم یا به صورت پیشفرض ادامه میدیم و در پنجره بعدی طبق تصویر زیر مسیر Image (که در قسمت اول همین نکته لینک دانلود گذاشته شده) را به نرم افزار داده و گزینه Finish را انتخاب میکنیم.

4

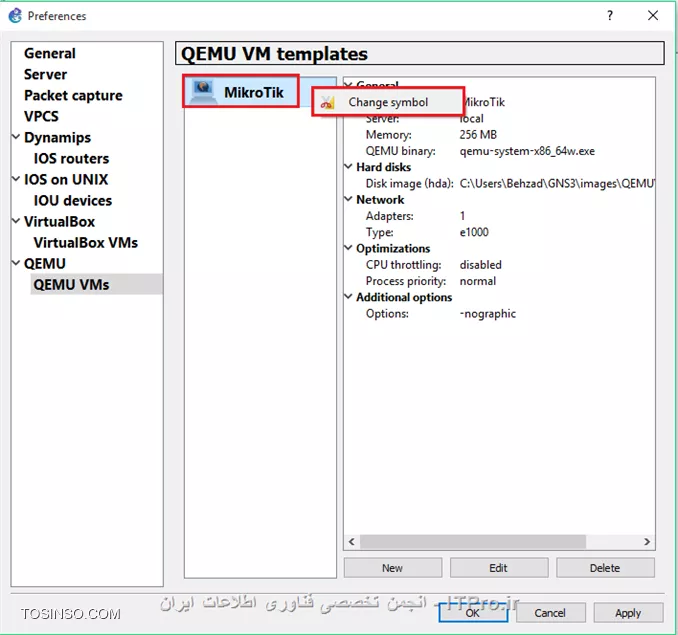

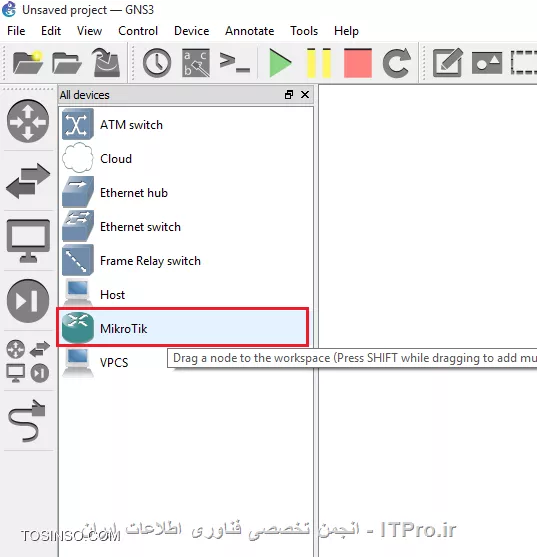

با به اتمام رسیدن 4 مرحله که گفته شد روتر میکروتیک مثل تصویر زیر برای ما اضافه خواهد شد. برای تعویض Icon یا شکل ظاهری دیوایس در شبیه ساز بر روی دیوایس راست کلیک کرده و گزینه Change Symbol را انتخاب و یکی از شکل ها را برای روتر میکورتیک انخاب خواهیم کرد و بعد از اتمام بر روی گزینه OK کلیک میکنیم و در داخل شبیه ساز GNS3 در قسمت All devices روتر میکروتیک رو خواهیم داشت.

5
6

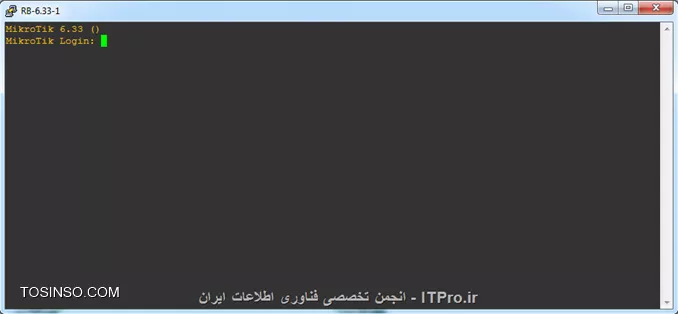

برای کار با روتر میکروتیک دیوایس میکروتیک را با عمل Drag به فضای خالی شبیه ساز کشده و از قسمت نوار ابزار گزینه Start یا با راست کلیک کردن بر روی روتر گزینه Start را انتخاب میکینم. و بعد دوباره راست کلیک کرده و اینبار گزینه console را انتخاب میکنیم تا CLI را برای ما طبق تصویر زیر باز کند.

7

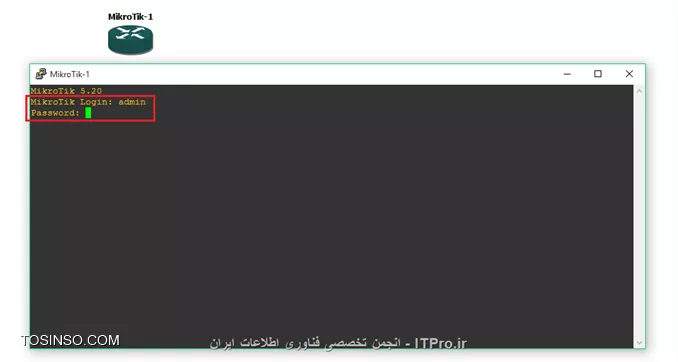

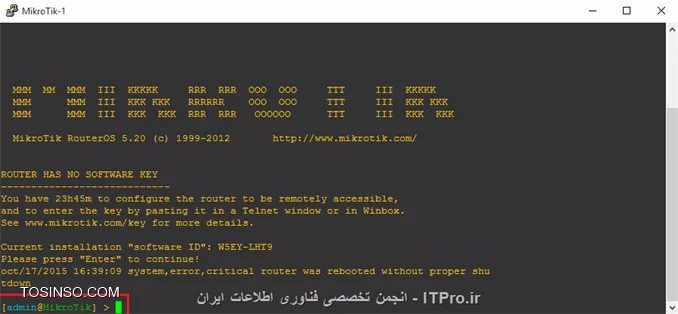

همان طور که میدانید روتر میکروتیک به طور پیشفرض یه user با نام کاربری admin و بدون پسورد بر روی خودش دارد و ما هم با همین به روتر connect می شویم و خط فرمان روتر برای ما طبق تصویر نمایش داده خواهد شد. و روتر اماده کانفیگ می باشد.

8

برای یادگیری میکروتیک بصورت حرفه ای می توانید به دوره های آموزش میکروتیک مجموعه توسینسو یا بصورت ویژه به دوره آموزش MTCNA میکروتیک در این لینک مراجعه کند. موفق و توسینسو باشید.
