در این مقاله نحوه کانفیگ کردن SMI-S را نشان می دهیم. این ابزار برای برقراری ارتباط نرم افزارهای مانیتورینگ با استورج های EMC است. چون استورج های EMC به مانند استورج های 3Par اطلاعات مانیتورینگ را به سادگی به ابزارهای ثالث نمی¬دهند.معماری این ارتباط به این صورت است که نرم افزار SMI-S به عنوان proxy بین نرم افزار مانیتورینگ و Storage processorها قرار می گیرد. SMI-S اطلاعات آماری را از استورج میگیرد و آنها را به ابزار مانیتورینگ می دهد. برای شروع ابتدا نرم افزار SMI-S را باید از سایت EMC دانلود کرد. از این آدرس:
https://support.emc.com/search/?text=SMI-S%20Provider&searchLang=en_US&facetResource=DOWN&facetProductId=5587

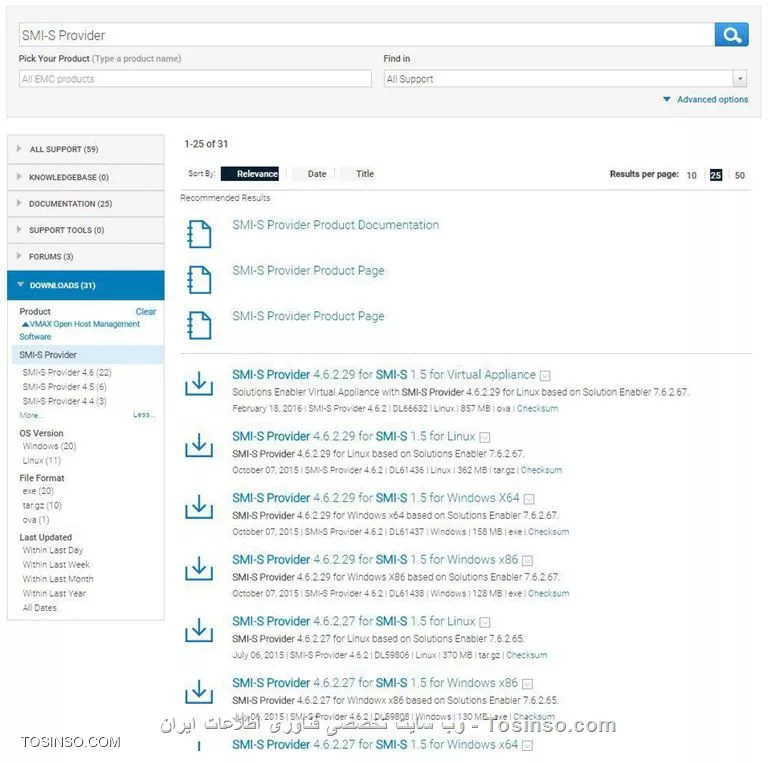

البته باید قبل از ورود به صفحه دانلود در سایت لاگین کنید. بعد از لاگین از بخش جستجو نسخه 4.6 را جستجو کنید. چون برای استورج های سری VNX باید این نسخه نصب شود.
بعد از دانلود هم که نرم افزار را نصب می کنیم. در موقع نصب نرم¬افزار کامپوننت SMISPROVIDER تیک خورده باشد. با آدرس https:////localhost:5989//ecomconfig وارد سرور ECOM شوید و چون مرتبه¬ی اول است که وارد می شوید، کاربر جدیدی ایجاد کنید. دفعه ی اول باید با کاربر admin و رمز 1#Password وارد شوید. از بخش add user کاربر جدیدی بسازید. اگر فایروال شما روشن است، پورت¬های TCP 5988&5989 و UDP 427 را برای برنامه allow کنید.عبارت شروع کانفیگ فایل testsmiprovider.exe را از مسیر روبه رو اجرا نمائید: C:\\ProgramFiles\\EMC\\ECIM\\ECOM\\bin. برای راحتی کار می¬توانید environment variable نیز تعریف کنید. بعد از اجرا یکسری سوالات پرسیده می¬شود که پاسخ آنها را به مانند زیر بدهید:
||testsmi::https://tosinso.com/files/get/36054f9224c247ce8915321deae54880||
سه خط اول مقادیر پیش فرض دارند. خط username همان کاربری که در سرور ecom ساختید را وارد نمائید و خط بعد پسورد. مقادیر بعدی نیز پیشفرض. تا اینجا ارتباط با خود نرم افزار برقرار شده است. بعد از برقراری ارتباط وارد محیط برنامه می شویم. برای اضافه کردن SPهای استورج دستور addsys را وارد می¬کنیم. توضیحات بالای هرخط داده شده است.
(localhost:5988) ? addsys Add System {y|n} [n]: y
مدل استورج را انتخاب می کنیم. اولی برای کلاریون و VNX و دومی برای سری Symmetrix
ArrayType (1=Clar, 2=Symm) [1]: One or more IP address or Hostname or Array ID Elements for Addresses
آی پی مربوط به کنترلرها را وارد میکنیم. هرتعداد که داشتیم وارد می کنیم و درصورت پایان یافتن خط خالی می گذاریم.
IP address or hostname or array id 0 (blank to quit): SPA_IP IP address or hostname or array id 1 (blank to quit): SPB_IP IP address or hostname or array id 2 (blank to quit): Address types corresponding to addresses specified above. (1=URL, 2=IP/Nodename, 3=Array ID)
نوع آدرس های که در بالا دادیم را می پرسد که پیشفرض آی پی می گذاریم
Address Type (0) [default=2]: Address Type (1) [default=2]:
یوزر و پسوردی باید در استورج بسازیم و دسترسی ادمین داشته باشد.
User [null]: sysuser Password [null]: syspw ++++ EMCAddSystem ++++
مقدار خروجی نشان داده می¬شود
OUTPUT : 0 Legend:0=Success, 1=Not Supported, 2=Unknown, 3=Timeout, 4=Failed 5=Invalid Parameter 4096=Job Queued, 4097=Size Not Supported Note: Not all above values apply to all methods – see MOF for the method.
نام سیستمی که اضافه شده است نشان داده می شود
System : //SPA_IP/root/emc:Clar_StorageSystem.CreationClassName=”Clar_Stora geSystem”,Name=”CLARiiON+CKM00100000123″ In 12.468753 Seconds Please press enter key to continue…
اگر خروجی صفر داشته باشیم یعنی سیستم با موفقیت اضافه شد و در بخش output آن را نیز نشان می دهد.در منوی اصلی نرم فزار دستور dv را وارد کنید تا دستگاه اضافه شده را ببینید.نکته ای که باید آن را چه قبل و یا چه بعد از اضافه کردن انجام دهید، فعال کردن بخش آماردهی استورج هست. برای فعال کردن آن از تب System برروی System Properties کلیک می کنیم. در تب general تیک چک باکس statistics Logging را بزنید تا بتوانیم لاگ¬های دستگاه¬ها را در نرم¬افزاری مانیتورینگ ببینیم.
