چگونه یک SAN Storage را شبیه سازی کنیم؟ قبلا در توسینسو در خصوص اینکه SAN Storage چیست و چه ساختاری دارد صحبت کردیم و گفتیم که هزینه های پیاده سازی یک SAN Storage در یک سازمان می تواند بسیار سنگین باشد. اما خواه ناخواه با توجه به اینکه در انجمن تخصصی فناوری اطلاعات ایران می خواهیم به شما آموزش راه اندازی Failover Clustering را بدهیم بایستی از یک SAN Storage برای استفاده به عنوان Shared Storage استفاده کنیم. بهترین راه در این حوزه استفاده از شبیه سازهای موجود برای ایجاد کردن یک SAN Storage مجازی است. این نرم افزارهای شبیه ساز SAN یا SAN Simulator با استفاده از تکنیک های مجازی سازی Storage برای شما فضایی را ایجاد می کنند که بتوانید به سیستم عامل های دیگر فضای ذخیره سازی ایجاد شده را به عنوان یک SAN Storage معرفی کنید. این نرم افزارهای مجازی ساز انواع و اقسام مختلفی دارند که بعضا هم در محیط لابراتوار و هم در محیط های عملیاتی قابل استفاده هستند.
شاید از خود سئوال کنید که مگر می شود از یک شبیه ساز SAN Storage در محیط واقعی نیز استفاده کرد ، پاسخ بله است ، شبیه سازهایی اینچنینی می توانند سرورهای قدیمی موجود در سازمان را که دیگر نمی توان از قدرت پردازشی آنها در فرآیند عملیاتی سازمان استفاده کرد را تبدیل به یک Shared Storage کنند. برای مثال شما یک سرور اینتل 32 بیتی قدیمی دارید که 10 عدد هارد دیسک 250 گیگابایتی روی آن وجود دارد ، با توجه به اینکه این دستگاه 32 بیتی است عملا در محیط عملیاتی امروزی کاربردی به عنوان یک سرور نمی تواند داشته باشد ، در چنین شرایطی شما می توانید با استفاده از نرم افزارهای شبیه ساز SAN Storage این دستگاه ها را به یک دستگاه ذخیره سازی تحت شبکه تبدیل کنید.
نرم افزارهایی که اینکار را انجام می دهند زیاد هستند اما بهترین نوعی که در محیط سازمان می توانید استفاده کنید آنهایی هستند که خودشان سیستم عامل هستندو و مستقیما بر روی سخت افزار نصب می شوند. نرم افزارهایی مثل Open-E و Open Filer و همچنین FreeNAS از انواع معروفی از این نرم افزارهای شبیه ساز هستند که به خودی خود بر روی سخت افزار نصب می شوند و بهترین کارایی را به شما ارائه می دهند. اما در این آموزش قصد نداریم به شما فعلا این نرم افزارها را آموزش بدهیم و هدف اصلی آماده سازی یک Storage برای استفاده در یک سناریوی پیاده سازی Failover Clustering است که بعدا در انجمن تخصصی فناوری اطلاعات ایران به شما آموزش خواهیم داد بنابراین از یک نرم افزار بسیار ساده به نام Starwind استفاده می کنیم که یک شبیه ساز ویندوزی است و براحتی از هارد دیسک های موجود در سیستم عامل ویندوز شما یک SAN Storage تحت شبکه ایجاد و به شما ارائه می کند. شما می توانید براحتی Starwind را بصورت رایگان از وب سایت Starwind دانلود کنید ، البته توجه کنید که این نرم افزار نیز اگر قرار باشد در ابعاد سازمان استفاده شود بایستی خریداری شود و فقط برای استفاده های محدود بصورت رایگان ارائه می شود. در اینجا ما برای وب سایت انجمن تخصصی فناوری اطلاعات ایران یک لایسنس رایگان برای 2 عدد سرور تهیه کرده ایم و فرآیند کاری خود را با این لایسنس جلو می بریم. فراموش نکنید که Starwind را حتما روی ویندوزهای سرور نصب کنید.

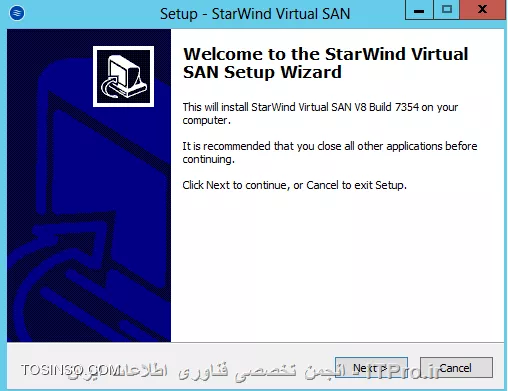

1- بعد از دانلود نرم افزار از وب سایت Starwind کافیست بر روی فایل نصب آن کلیک کنید تا تصویر زیر به شما نمایش داده شود.پیشنهاد می شود قبل از نصب کردن Starwind همه نرم افزارهای در حال فعالیت در سیستم را ببندید . بر روی Next کلیک کنید.

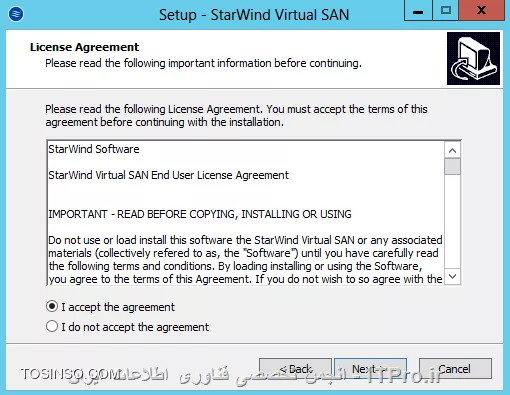

2- در تصویر زیر بحث License Agreement یا توافقنامه است که شما با توجه به اینکه همه قوانین کپی رایت را در ایران رعایت می کنید حتما با وجدان کامل گزینه I accept the agreement را انتخاب می کنید و بر روی دکمه Next کلیک می کنید.

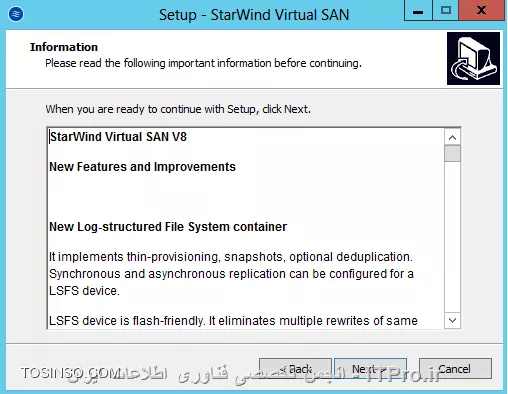

3- در صفحه پایین به شما امکانات جدید و ویژگی هایی که این نرم افزار در اختیار شما قرار می دهد اشاره شده است که در صورت نیاز می توانید مطالعه کنید در صورت عدم نیاز که طبیعتا همینطور است بر روی گزینه Next کلیک می کنیم.

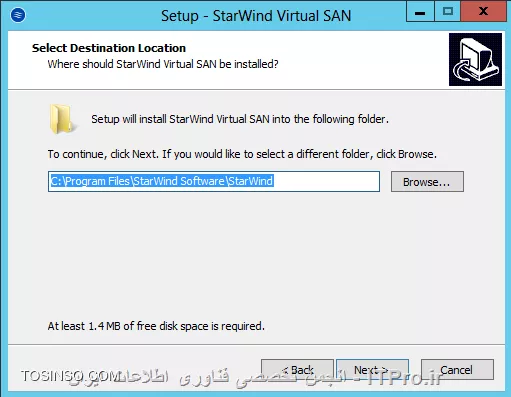

4- در صفحه زیر محل نصب Starwind SAN Simulator را مشاهده می کنید ، شما می توانید مسیر دلخواه نصب را عوض کنید ، اما در حال حاضر ما تنظیمات پیشفرض را در نظر می گیریم و بر روی Next کلیک می کنیم.

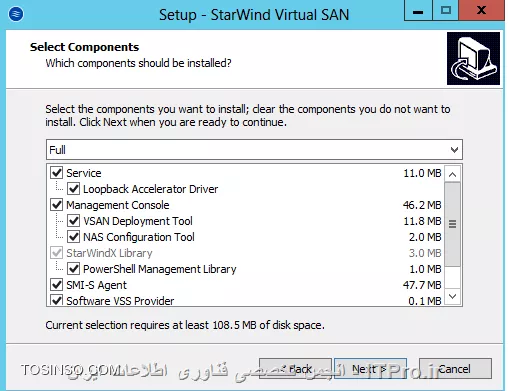

5- در تصویر زیر به شما انواع و اقسام سرویس هایی که در نرم افزار فعلی قابل پیاده سازی است نمایش داده می شود ، شما می توانید بصورت دلخواه مواردی که می خواهید نصب شود را انتخاب کنید ، با توجه به اینکه هنوز شناخت درستی از نرم افزار نداریم از منوی بازشو گزینه Full را انتخاب می کنیم و بر روی Next کلیک می کنیم.

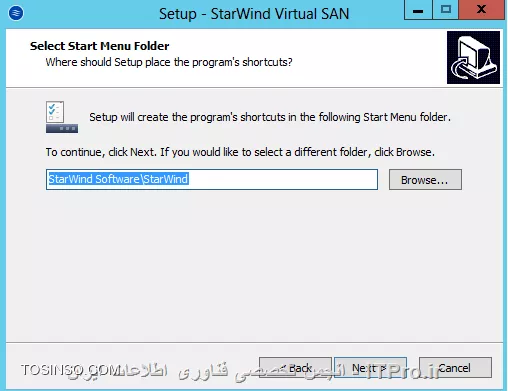

6- در تصویر زیر شما می توانید محل نگهداری Shortcut های نرم افزار را مشخص کنید. بر روی Next کلیک کنید.

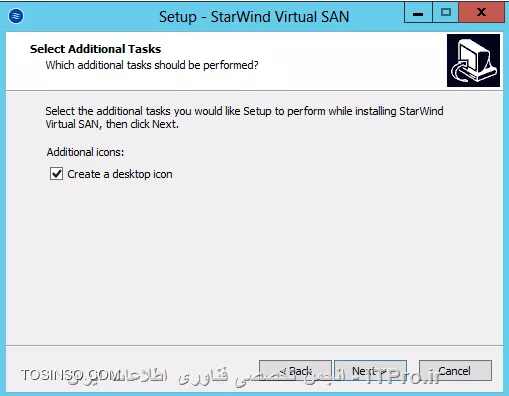

7- در تصویر زیر با انتخاب گزینه Create a desktop icon شورتکات یا Shortcut نرم افزار روی دسکتاپ شما قرار می گیرد تا با پیدا کردن نرم افزار مشکل نداشته باشید ، مورد داشتیم نتونستند نرم افزار رو بعد از نصب پیدا کنند. ، بر روی Next کلیک کنید.

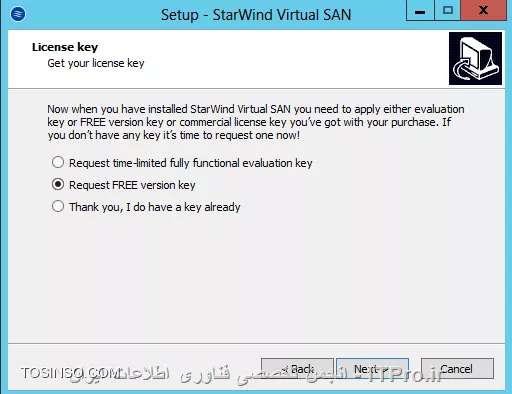

8- در تصویر زیر شما نوع License ای که تهیه کرده اید را بایستی انتخاب کنید . با توجه به اینکه ما از نسخه رایگان استفاده می کنیم و License ما نیز FREE version است کافیست گزینه دوم را انتخاب کنید و بر روی Next کلیک کنید.

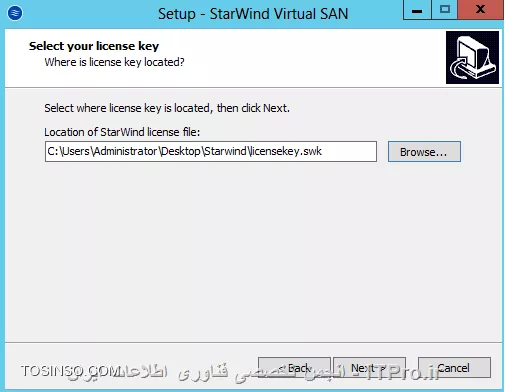

9- از طریق Browse فایل License دانلود شده را انتخاب کنید و بر روی Next کلیک کنید.

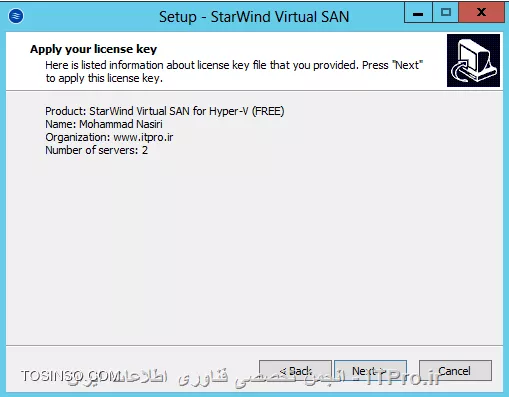

10- همانطور که در تصویر زیر مشاهده می کنید خلاصه ای از License تهیه شده به شما نمایش داده می شود ، لایسنس ما نسخه FREE است و برای بنده Mohammad Nasiri ایجاد شده است که در سازمان www.tosinso.com مشغول است و در نهایت این لایسنس برای دو عدد سرور قابل استفاده می باشد. اگر مشخصات درست است بر روی Next کلیک کنید و اگر نادرست است باید لایسنس درست را مجددا از وب سایت دانلود کنید.
11- در انتها شما خلاصه ای از تنظیماتی که می خواهید بعد از نصب انجام شود را مشاهده می کنید ، اگر موافق هستید که قطعا همینطور است و چاره دیگری ندارید بر روی دکمه Install کلیک کنید تا فرآیند نصب Starwind SAN Simulator شروع شود.

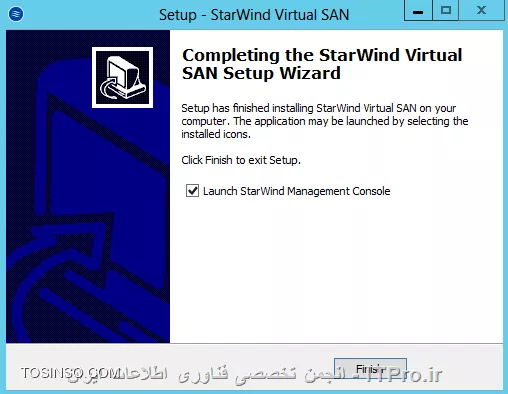

12- همانطور که در پایین مشاهده می کنید فرآیند نصب کردن نرم افزار به پایان رسیده است و شما با تیک زدن گزینه Launch Starwind بعد از کلیک کردن بر روی دکمه Finish با کنسول نرم افزار مواجه خواهید شد یا اینکه نرم افزار در Tray سیستم به شما نمایش داده می شود ، بر روی دکمه Finish کلیک کنید.

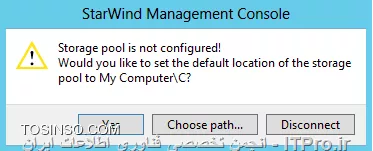

13- بعد از کلیک کردن بر روی Finish به شما اعلام می شود که محل قرار گیری Storage Pool یا در واقع فایل های مجازی هارد دیسک های SAN شما مشخص نشده است آیا می خواهید محل پیشفرض که درایو C است را انتخاب کنیم ؟ در چنین شرایطی گزینه Yes را انتخاب کنید تا با کنسول نرم افزار مواجه شوید ، فراموش نکنید از این به بعد هر فایل هارد دیسکی که ایجاد کنید در درایو C ایجاد خواهد شد.

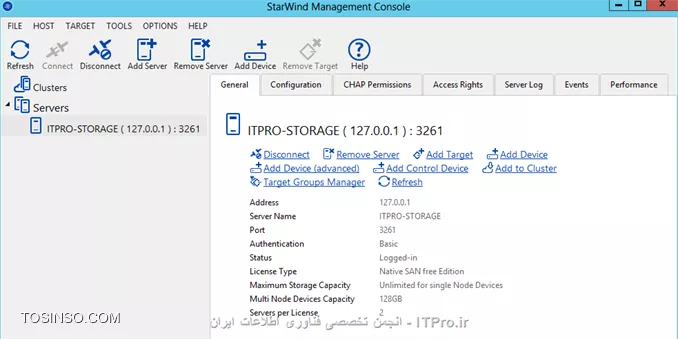

14- بعد از اینکه Yes را انتخاب کردید وارد کنسول اصلی نرم افزار می شوید که به شکل زیر است ، همه تنظیماتی که قرار است شما انجام دهید در این قسمت انجام می شود. اما فرآیند کلی ما فقط ایجاد کردن چند LUN برای استفاده در سرویس Failover Clustering ای است که بعدا در ITPRO انجام خواهیم داد.

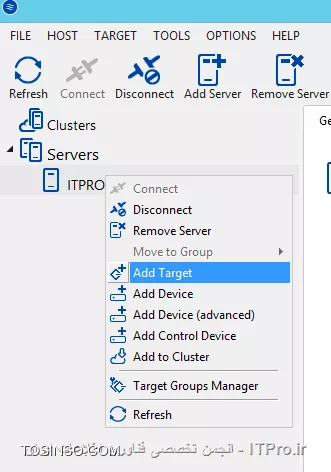

15- برای شبیه سازی SAN Storage بر روی سروری که در تصویر زیر مشاهده می کنید راست کلیک کنید و گزینه Add Target را انتخاب کنید.

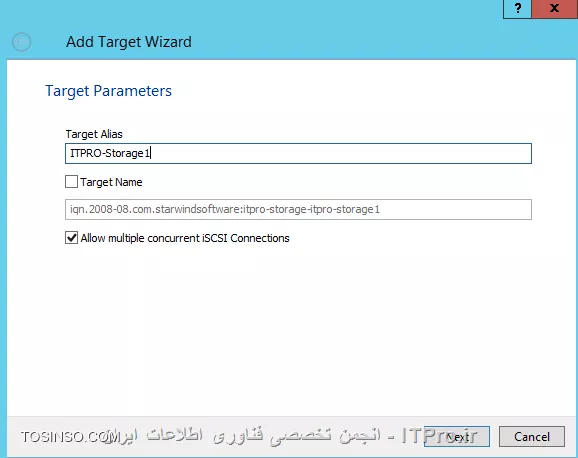

16- در قسمت Target Alias اسم اختصاصی این Target را وارد کنید ، توجه کنید که اسم کامل این گزینه نیست و Target Name است که در واقع نام کامل این Target خواهد بود و شما با متصل شدن به این سرور قسمت Target Name را مشاهده خواهید کرد. به هر حال برای اینکه بتوانید بعدا براحتی با استفاده از ابزار iSCSI Initiator به این SAN Storage متصل شوید حتما گزینه Allow multiple concurrent iSCSI Connections را تیک بزنید تا بتوانید در سرویس Failover Clustering از این فضا استفاده کنید. بر روی گزینه Next کلیک کنید.

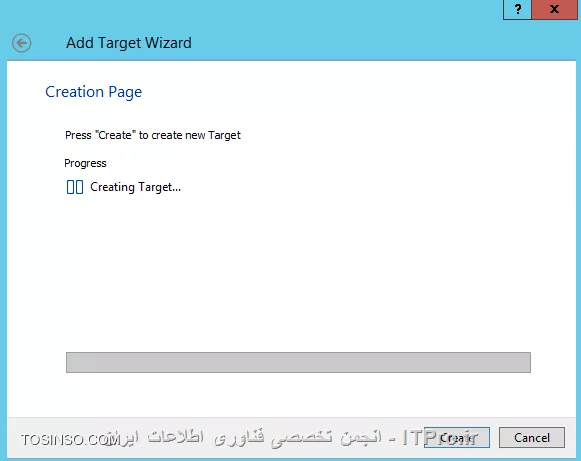

17- Target مورد نظر شما آماده ایجاد شدن است بر روی گزینه Create کلیک کنید.

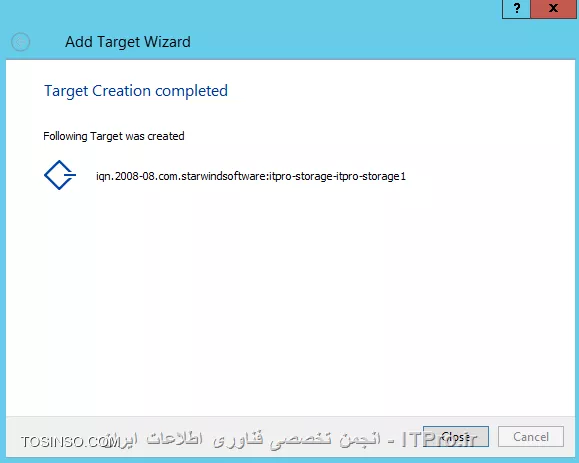

18- همانطور که در تصویر زیر مشاهده می کنید Target مورد نظر شما ایجاد شده است و شما بعدا با وصل شدن به این سرور این اسم را حتما مشاهده خواهید کرد ، بر روی دکمه Close کلیک کنید و وارد کنسول اصلی نرم افزار شوید.

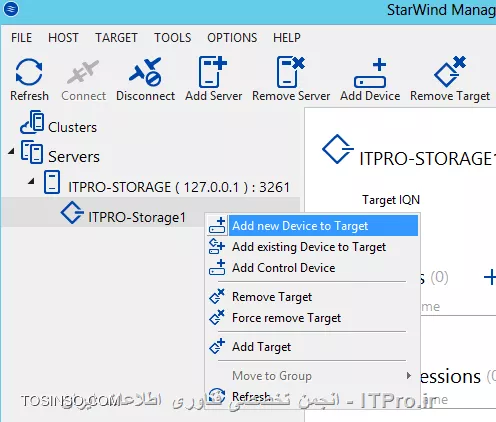

19- همانطور که مشاهده می کنید Target مورد نظر ما به اسم ITPRO-Storage1 ایجاد شده است و شما برای ایجاد کردن اولین LUN در این مجموعه کافیست بر روی آن راست کلیک کرده و گزینه Add new Device to Target را انتخاب کنید.

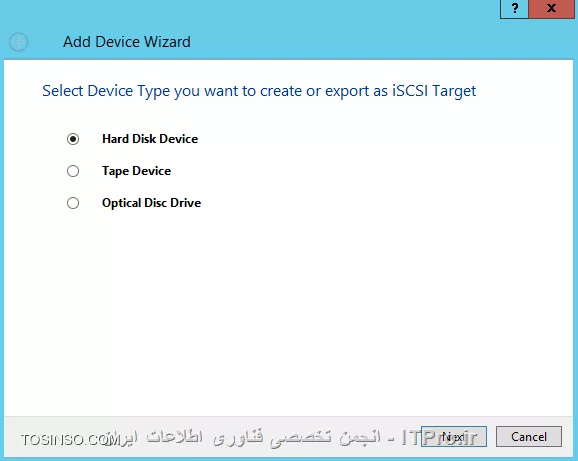

20- از گزینه هایی که در تصویر پایین مشاهده می کنید Hard Disk Device را انتخاب کنید و Next را بزنید.

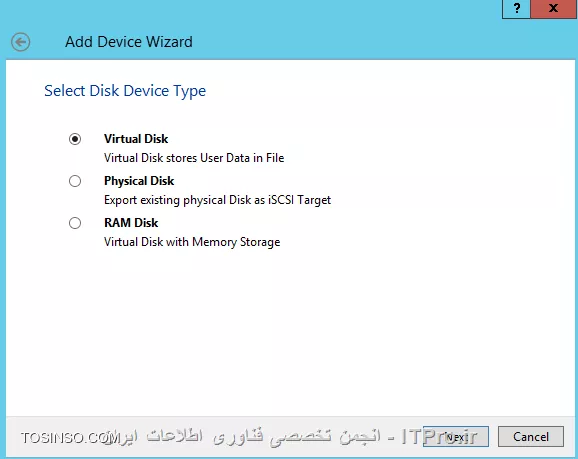

21- از گزینه هایی که در تصویر پایین مشاهده می کنید گزینه Virtual Disk را انتخاب کنید و بر روی Next کلیک کنید.

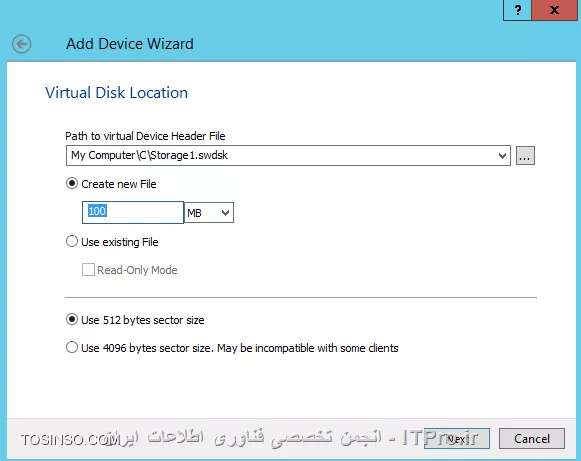

22- در این قسمت شما می توانید محل ذخیره سازی فایل هارد دیسک مجازی و ظرفیت آن را مشخص کنید ، با توجه به کمبود امکانات ما فقط 100 مگابایت به عنوان فضا در این قسمت تعیین می کنیم و بر روی Next کلیک می کنیم.
23- از تصویر زیر بر روی گزینه Thick Provisioned کلیک کنید ، در این خصوص قبلا مقاله ای در انجمن تخصصی فناوری اطلاعات ایران نوشته ام و شما می توانید به تفاوت Thin Provision و Thick Provision مراجعه کنید ، بر روی Next کلیک کنید.

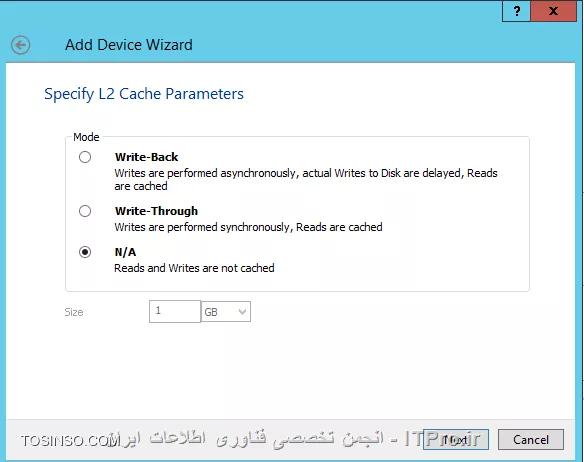

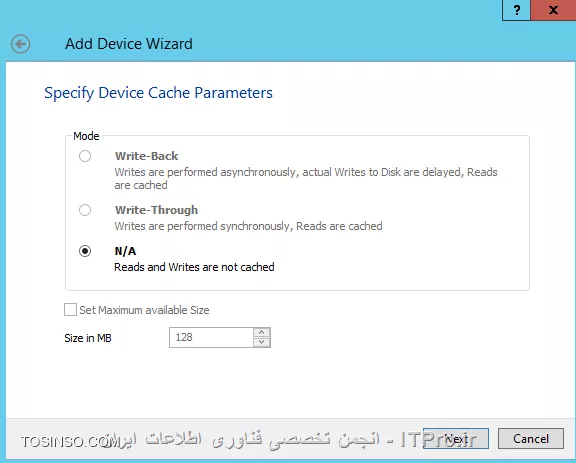

24- در تصویر زیر گزینه N//A را انتخاب کرده و بر روی Next کلیک کنید.
25- مجددا گزینه N//A را انتخاب کرده و بر روی Next کلیک کنید.

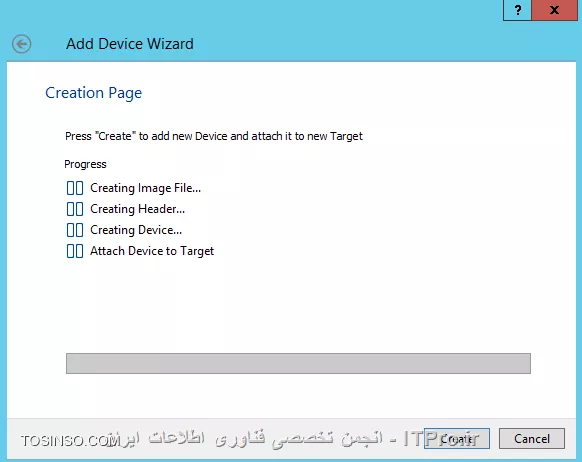

26- بر روی دکمه Create کلیک کنید تا LUN شما ایجاد شود.

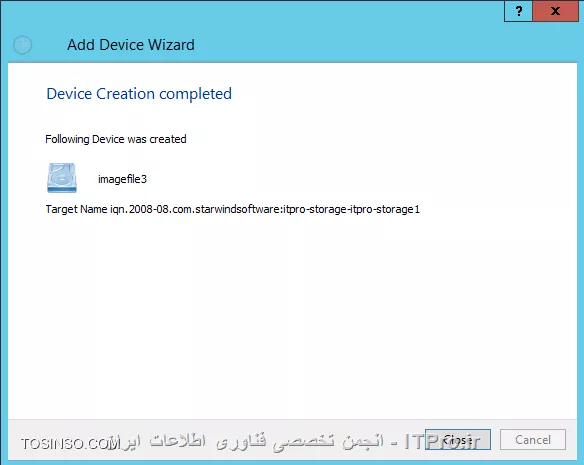

27- با کلیک کردن بر روی گزینه Close وارد کنسول اصلی نرم افزار می شوید و مشاهده می کنید که LUN مورد نظر شما ایجاد شده است

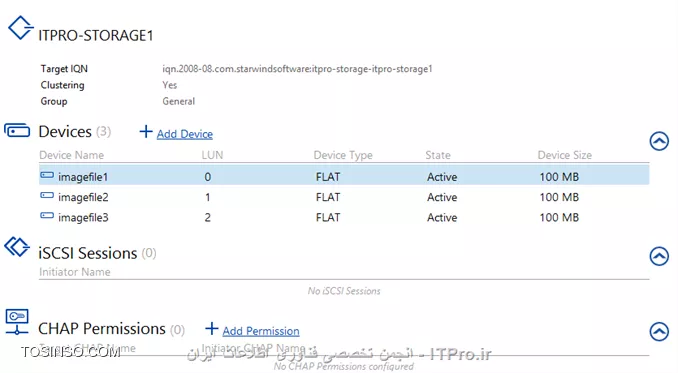

28- در تصویر زیر همانطور که مشاهده می کنید ما این مراحل را 3 بار انجام داده این و سه LUN با ظرفیت 100 مگابایت ایجاد کرده ایم.
در مطلب بعدی روش متصل شدن به این SAN Storage شبیه سازی شده با استفاده از iSCSI Initiator را به شما آموزش خواهیم داد اما فراموش نکنید که ما در محیط لابراتوار هستیم و طبیعتا پیکربندی چنین ساختاری در یک SAN Storage واقعی متفاوت خواهد بود. در ادامه در مطلب بعدی با استفاده از ابزار iSCSI Initiator به این LUN ها متصل می شویم و شما درک بهتری از کارهایی که در حال حاضر انجام دادید به دست خواهید آورد. امیدوارم مورد توجه شما قرار گرفته باشد. توسینسو باشید
