چگونه تنظیمات روتر SXT میکروتیک را انجام دهیم؟ آموزش امروز ما شامل نحوه کانفیگ روتر SXT و اتصال اون به اینترنت میشه. به سناریوی زیر دفت کنید

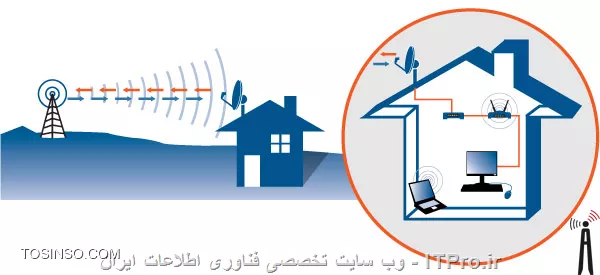

همونطور که توی تصویر مشاهده میکنیدما قصد داریم از طریق یک رادیوی mikrotik به اینترنت متصل بشیم و اون رو بوسیله یک Access point منتشر کنیم.ما این کار رو به دو روش می تونیم انجام بدیم و هر دو روش مزایا و معایبی دارند
روش اول: بصورت PPPOE
روش دوم : بصورت Bridge

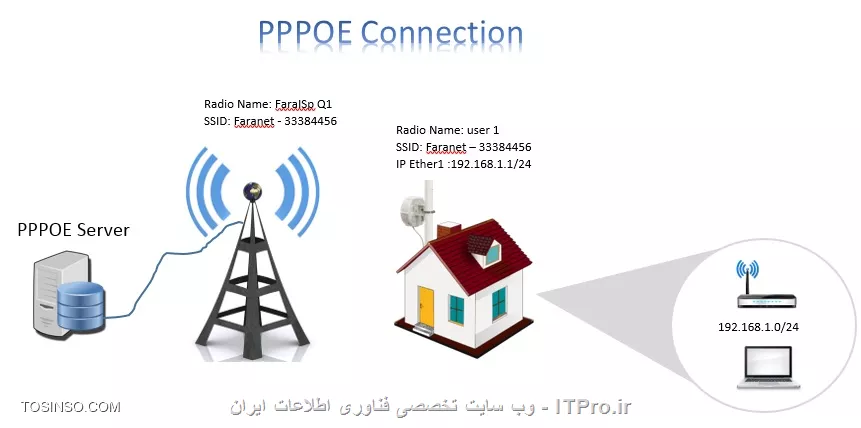

الف ) PPPOE : به تصویر زیر دقت کنید
توی این روش ما ابتدا نیاز داریم رادیوی خودمون رو کانفیگ کنیم. پس به ترتیب مراحل زیر رو طی میکنیم :
1- از طریق Winbox/Webfigوارد فضای کانفیگ روتر میشیم

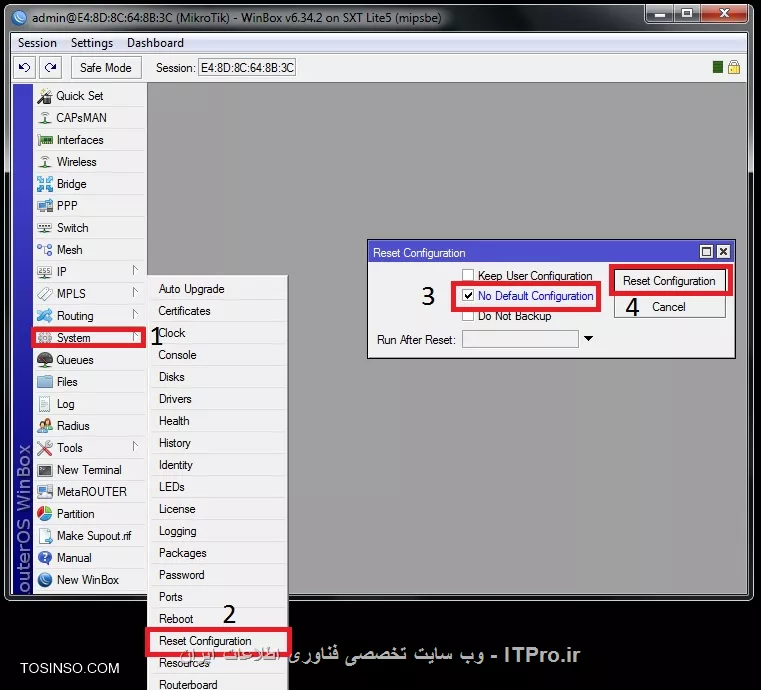

2- برای گرفتن نتیجه بهتر قبل از هرکاری ابتدا روتر رو Reset configuration می کنیم و منتظر میمونیم تا مجدد رورتر بوت بشه

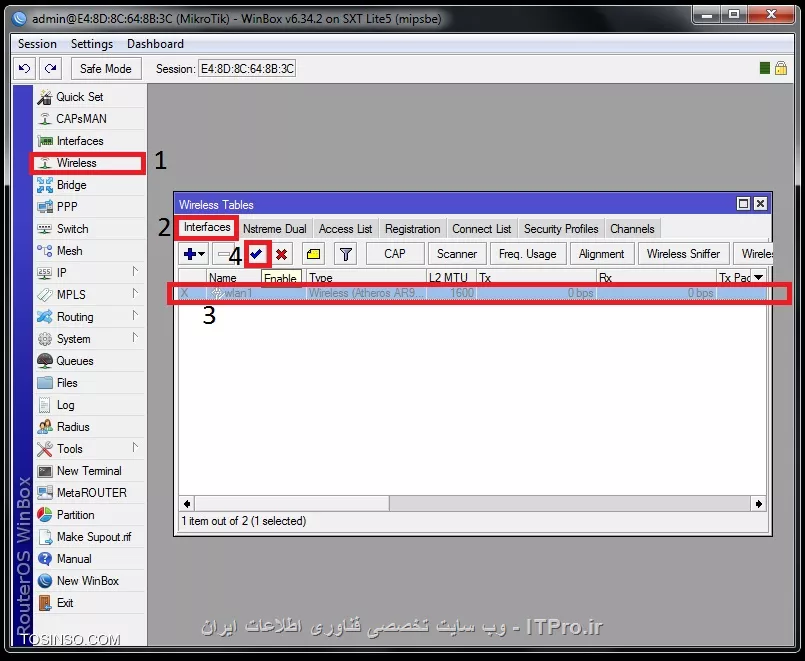

3- از منوی سمت چپ روی Wireless کلیک میکنیم و از منوی باز شده از تب Interface روی Wlan1 که به رنگ خاکستری هست کلیک می کنیم تا Select بشه و از منوی بالا روی گزینه تیک آبی رنگ(Enable) کلیک می کنیم تا فعال بشه
4- برای اینکه کانفیگ بهتر و کاملتری داشته باشیم از منوی سمت راست گزینه Advanced Mode را انتخاب می کنیم

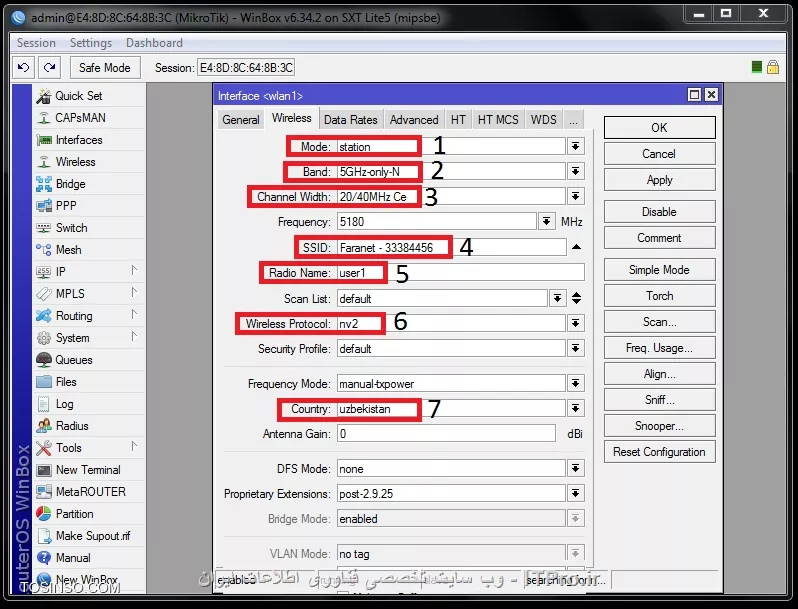

5- گزینه های Country , SSID , Band , channel Width , Mode مطابق سناریو و تصویر زیر تنظیم میکنیم. توجه داشته باشید Station SSID باید با AP SSID که قصد داریم به اون متصل بشیم باید برایر باشد .

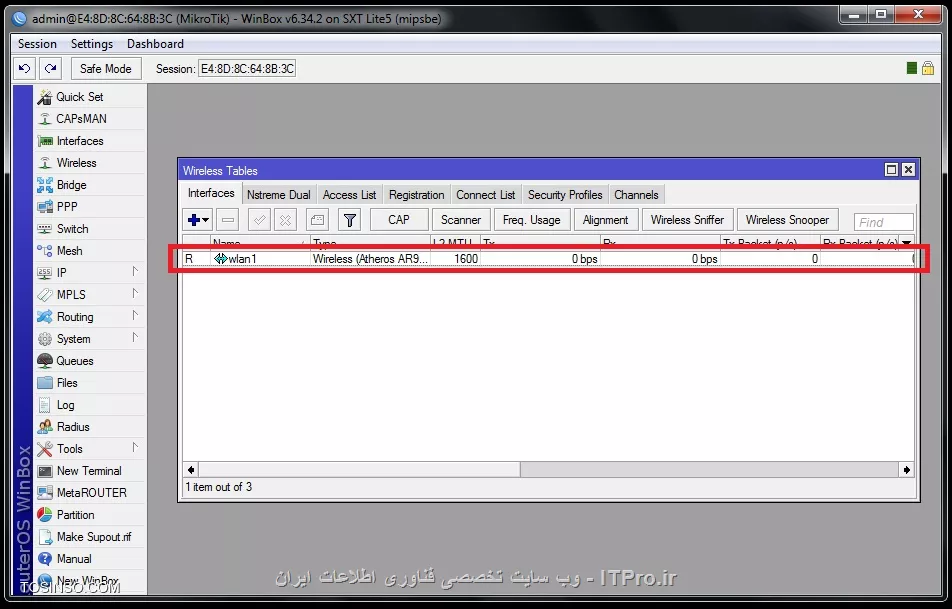

اگر تنضیمات درست باشد و سگنال خوبی هم از Ap دریافت بکنیم باید به آن متصل شده باشیم . حرف R در ابتدای خط Wlan1 نشان دهنده اتصال ما به یک Ap می باشد .مشخصات Ap که به آن متصل هستین را می توان در تب Registereation مشاهده نمود.

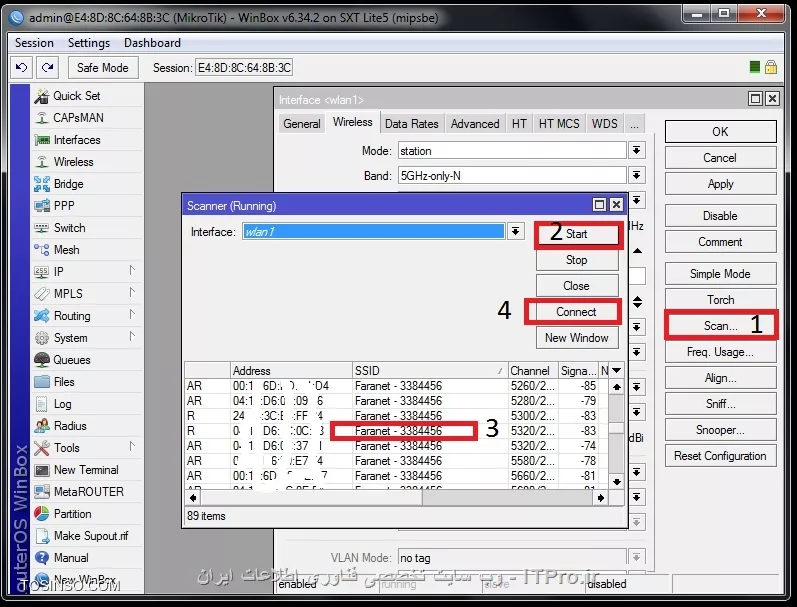

خوب پیشتر گفته بودیم که روش دیگری هم برای انجام کانفیگ وایرلس هست که بصورت اتوماتیک تنظیمات را انجام می دهد.برای انجام این کار از منوی سمت راست گزینه Scan را انتخاب می کنیم و از لیست رادو های اسکن شده یکی از گزینه ها را که مقدار SSID آن مورد نظر ما می باشد را انتخاب کرده و گزینه کانکت را می زنیم. مشاهده خواهید کرد که تنظیمات شما همان تنظیمات AP میشود که به آن کانکت شده اید.

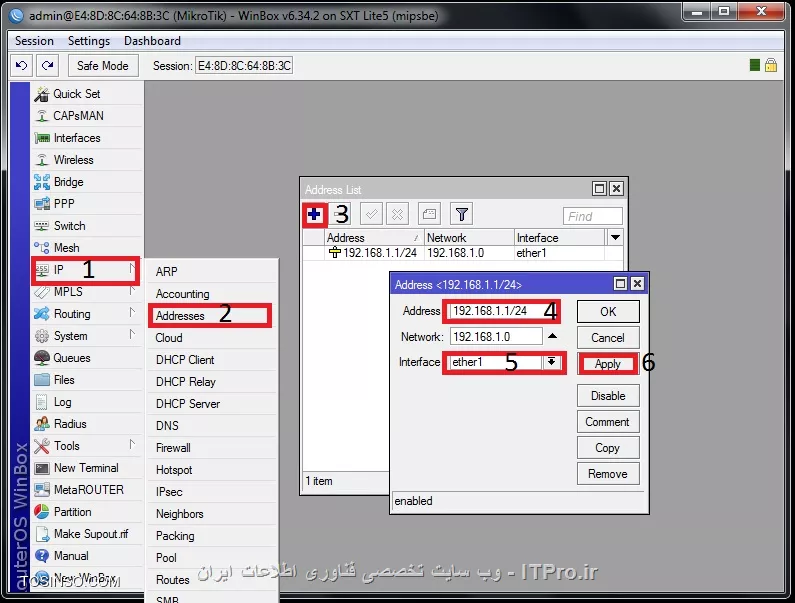

بعد از کانفیگ کارت وایرلس نوبت به تنظیمات کارت شبکه یا Ether1 می رشد. از تب ip گزینه address را انتخاب میکنیم و گزینه Add را می زنیم و برای Ether1 ای پی ادرس مورد نظر را وارد می کنیم. در سناریوی ما ip=192.168.1.1/24 می باشد.

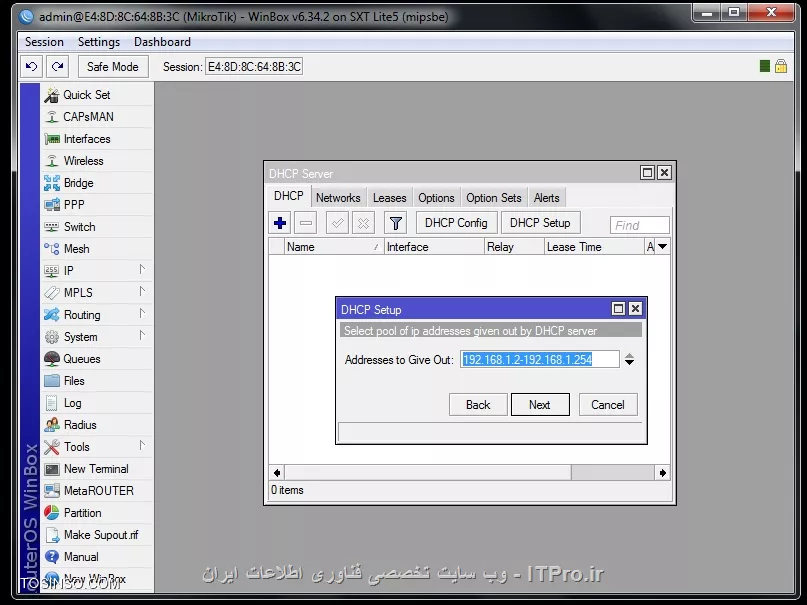

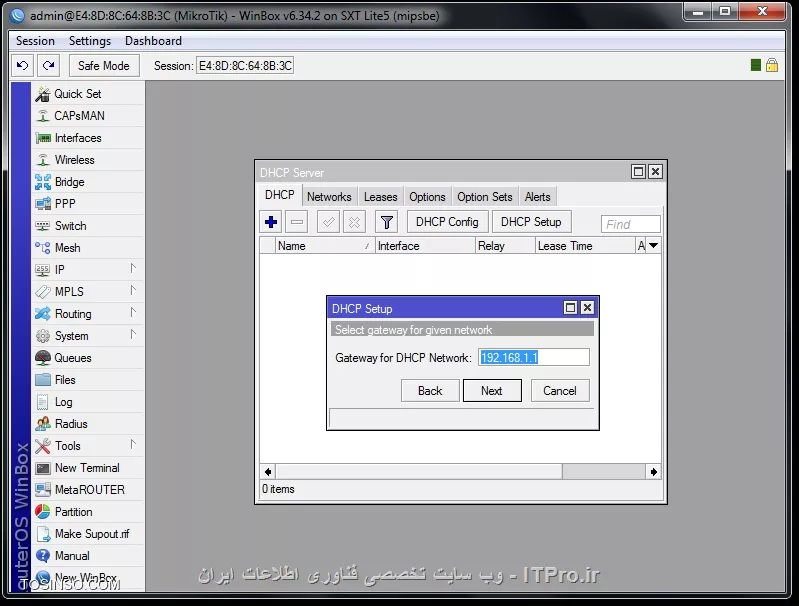

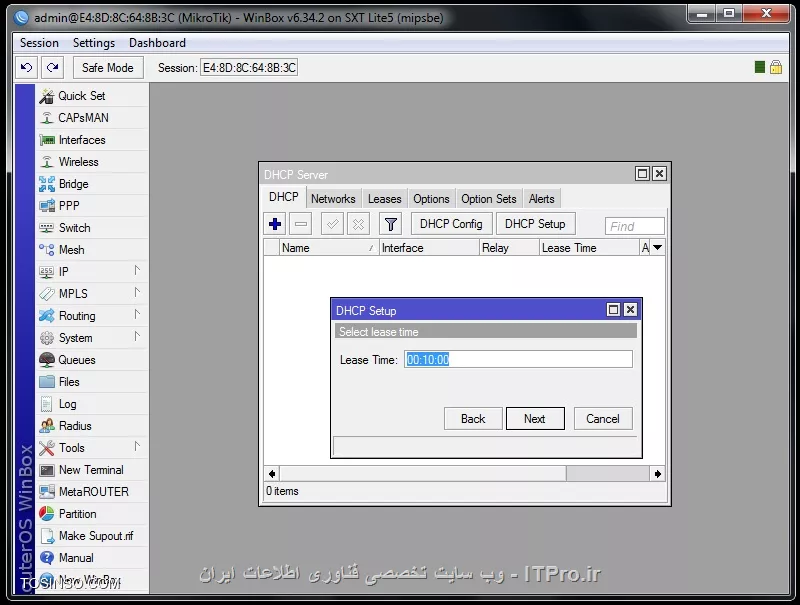

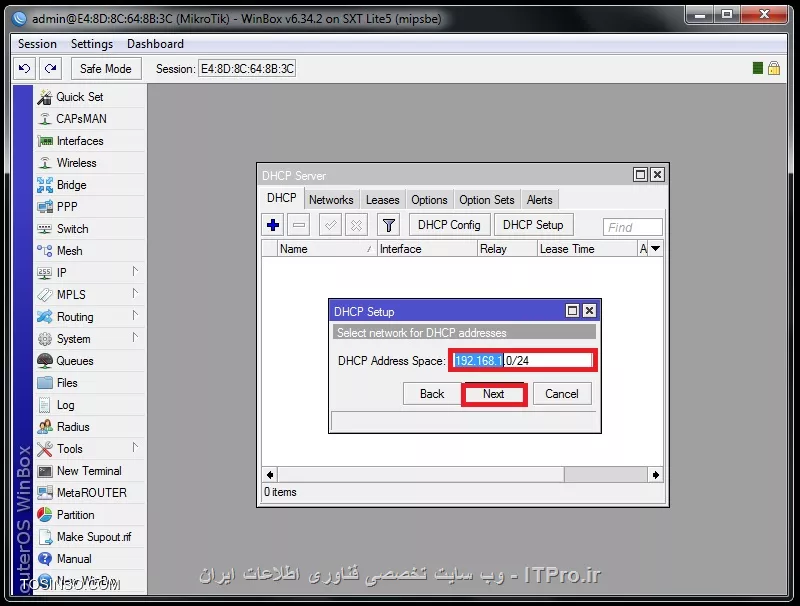

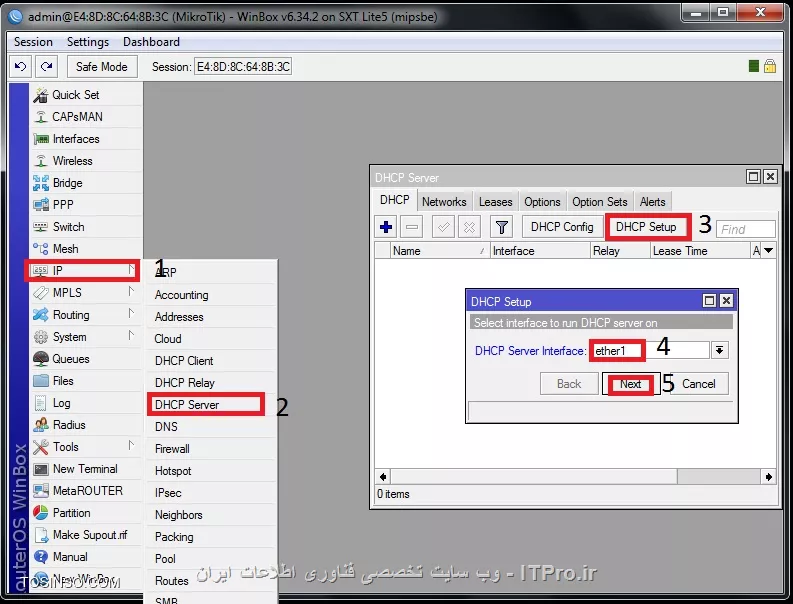

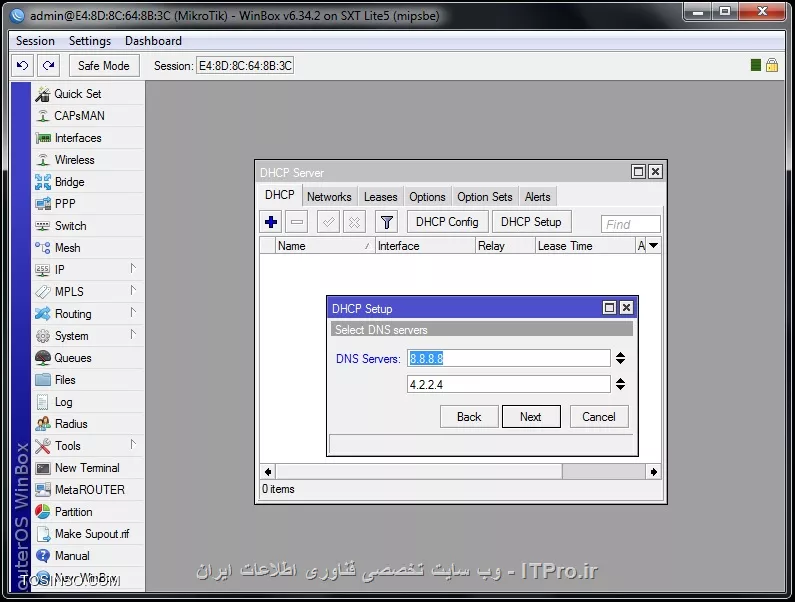

بعد از آن از منوی ip گزینه DHCP Server را انتخاب می کنیم تا نود های ما توی شبکه بصورت اتوماتیک Ip بگیرن و نیاز نباشه دونه دونه برای همشون Ip,Gateway,DNS ست کنیم.

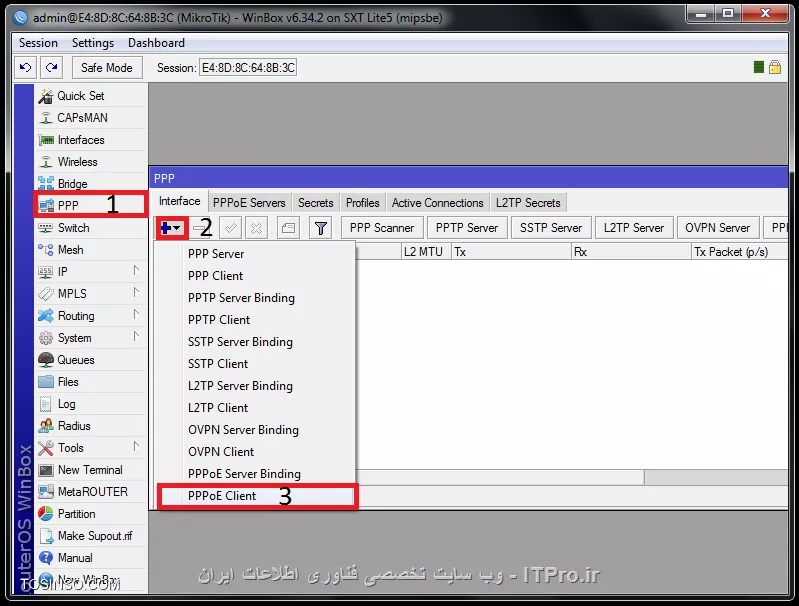

مرحله ی بعدی ساخت PPPOe Client می باشد . از منوی سمت چپ PPP رانتخاب می کنیم و در تب Inrerface از میان گزینه ها PPPOE Client بر می گزینیم

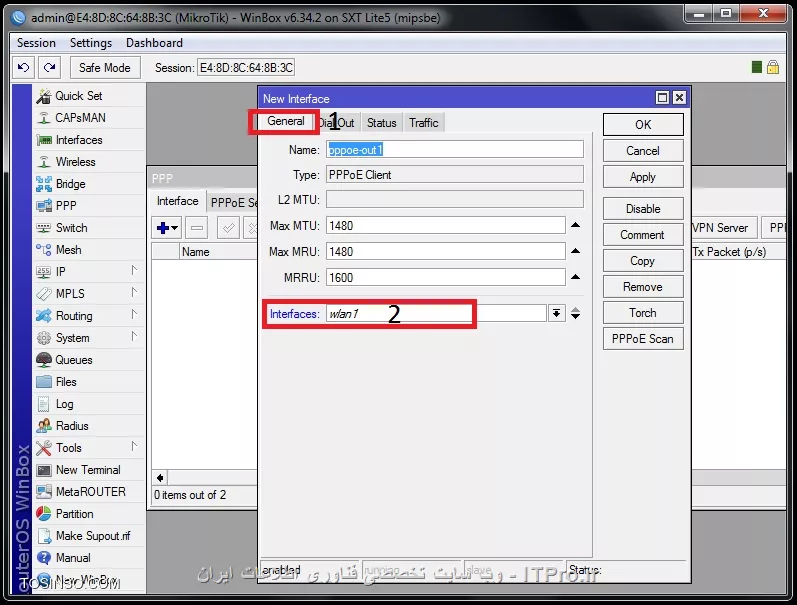

از تب General یزای گزینه Interfaces مقدار Wlan1 را انتخاب میکنیم

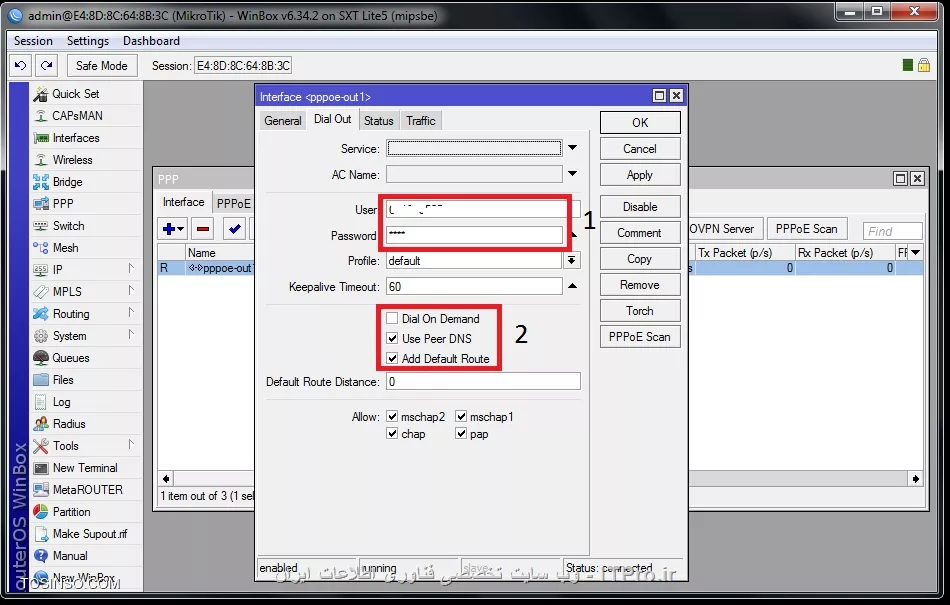

در تب Dial Our مقادیر user و pass اکانت را وارد می کنیم

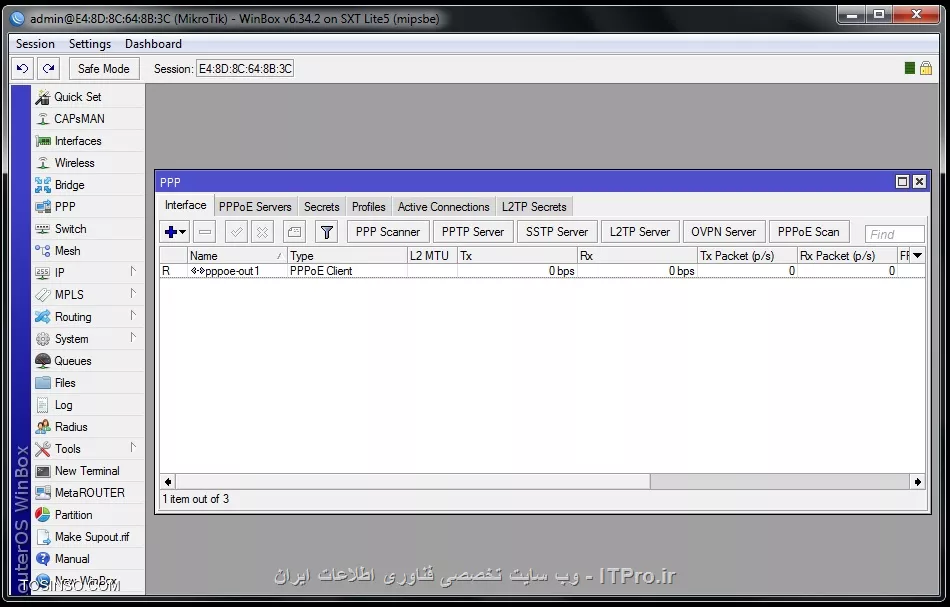

ظاهر شدن رف R در ابتدای خط PPPoe نشان دهنده اتصال موق می باشد

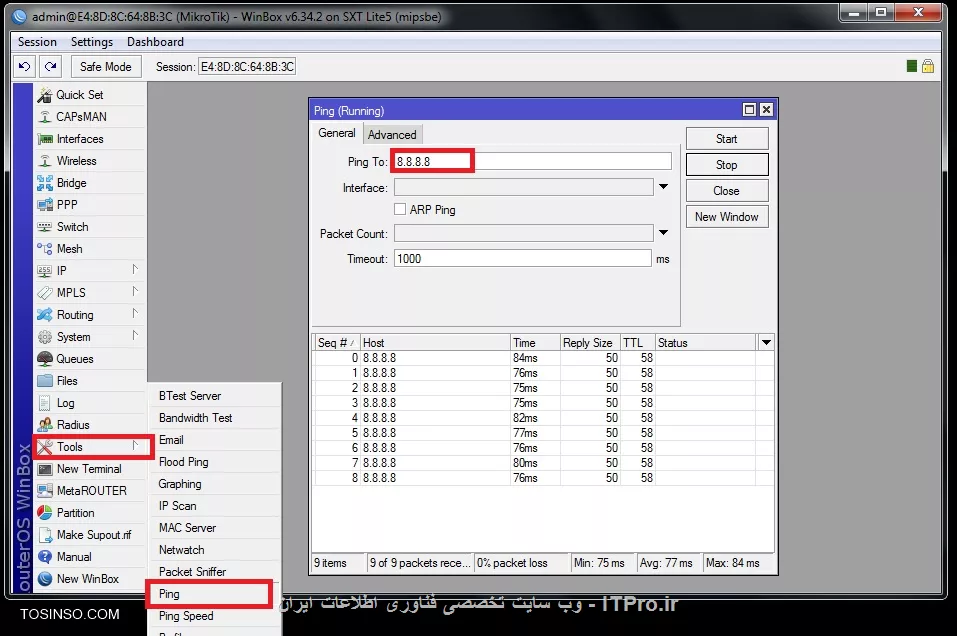

اکنون اگر همه ی مراحل را به درستی طی کرده باشید باید به اینترنت وصل شده باشید. بای اطمیمان از منوی Tools گزینه ping را انتخاب کنید و Ping ای پی 8.8.8.8 را بگیرید.
حال برای اینکه همه ی نود ها در شبکه اینترنت داشته باشد باید از پروتوکل Network Address Translation (NAT) استفاده کنیم که در آموزش قبلی مفصل به آن پرداختیم
اکنون تمامی نود های ما به اینترنت متصل می باشد.انشا الله این آموزش مورد پسند و اسفاده شما قرار گرفته باشه.در آموزش بعدی اتصال رادیو میکروتیک به سرور PPPoe از طریق Bridge رو آموزش میدم البته اگه تمایل داشتید. برای یادگیری میکروتیک بصورت حرفه ای می توانید به دوره های آموزش میکروتیک مجموعه توسینسو یا بصورت ویژه به دوره آموزش MTCNA میکروتیک در این لینک مراجعه کند.
