استفاده از HPE ILO SERVICE PORT

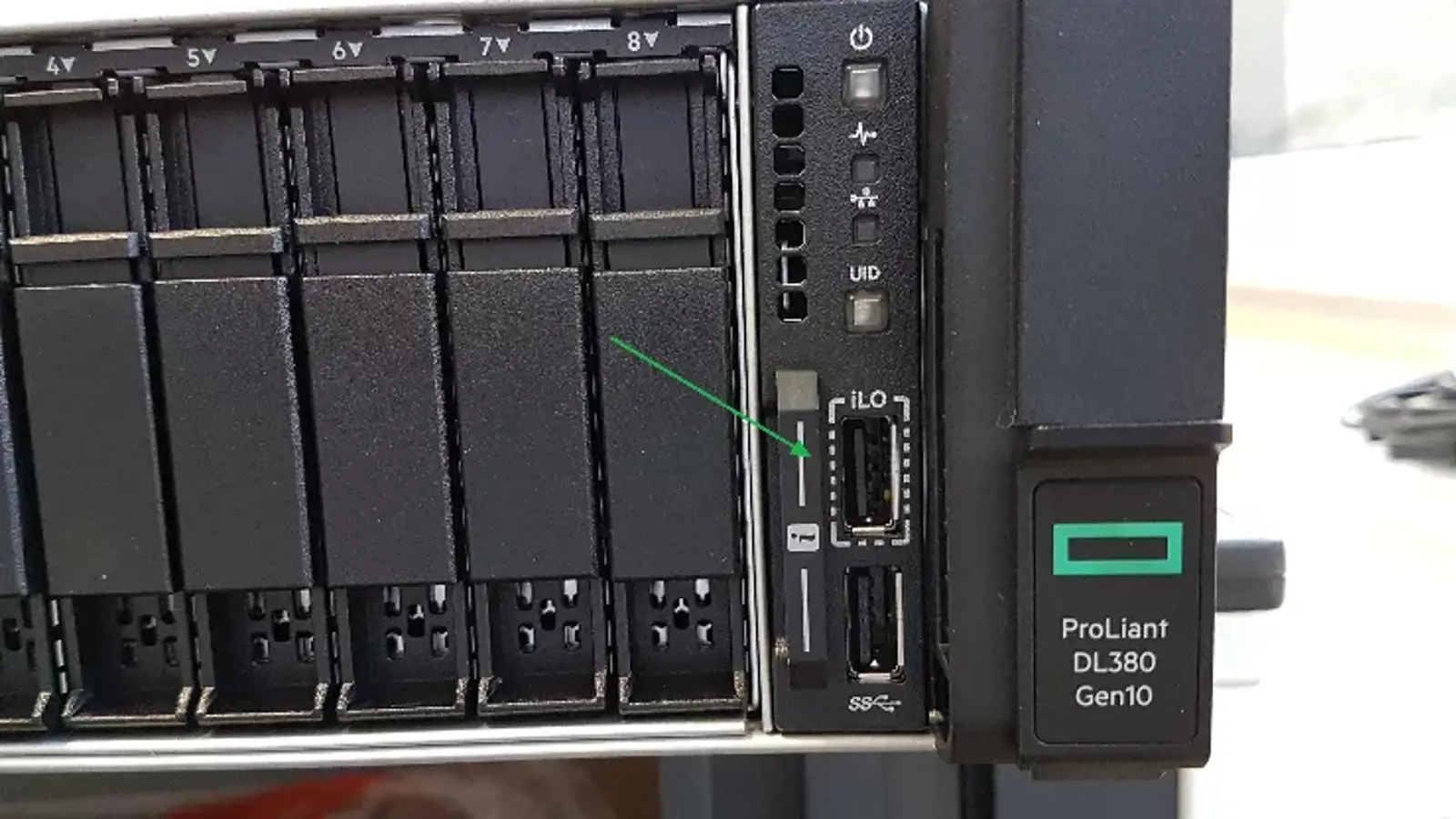

همون طور که میدونید سرور های HPE از نسل دهم و از iLO ورژن 5 به بعد یک پورت USB جلوشون اضافه شده به نام ILO SERVICE PORT که توی عکس پایین هم عکسش رو میبینیم.

مجموعه آموزش سخت افزار کامپیوتر - مقدماتی تا پیشرفته
برای شروع آموزش سخت افزار کلیک کن

HPE ILO SERVICE PORT

از این پورت برای امکانات زیر میشه استفاده کرد.

1- دانلود Active Health System Log بر روی فلش های usb که ساپورت میشن.

      نکته (در این حالت از طریق سیستم عامل سرور به حافظه فلش متصل شده دسترسی نخواهید داشت.)

2- اتصال یک کلاینت مثلا لپ تاپ با استفاده از یک مبدل USB به Ethernet به سرویس های زیر

     a. دسترسی به رابط وب iLO

     b. کنسول سرور

     c. دسترسی به iLO RESTful API

     d. دسترسی به CLI

نکته: مبدل های USB به Ethernet که از چیپ های AX88772, AX88772A, AX88772B, AX88772C استفاده می کنند قابل استفاده هستند. پیشنهاد استفاده از پارت نامبر Q7Y55A می باشد.

استفاده از HPE ILO SERVICE PORT

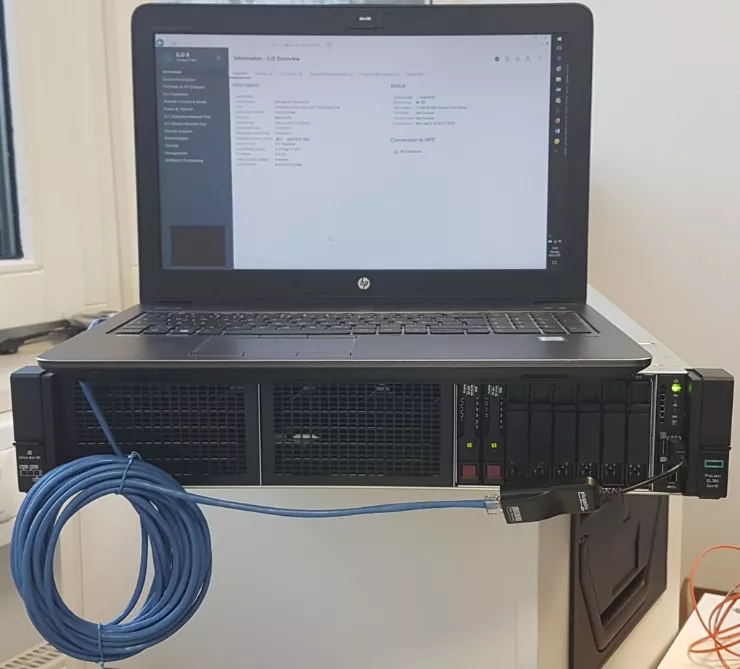

وقتی آداپتور را به پورت USB متصل کردید به صورت پیش فرض آدرس 169.254.1.2 رو به خودش میگیریه که شما با استفاده از مرورگر خود و با وارد کردن آدرس ip مذکور میتونید به وب اینترفیس iLO متصل بشید.

نکته: توجه کنید که آدرس IP سیستم شما هم در همین رنج باشه که اگر لپ تاپ رو مستقیم وصل کنید و ip static نداشته باشید به صورت خودکار در این رنج آدرس میگیرید.


استفاده از HPE ILO SERVICE PORT

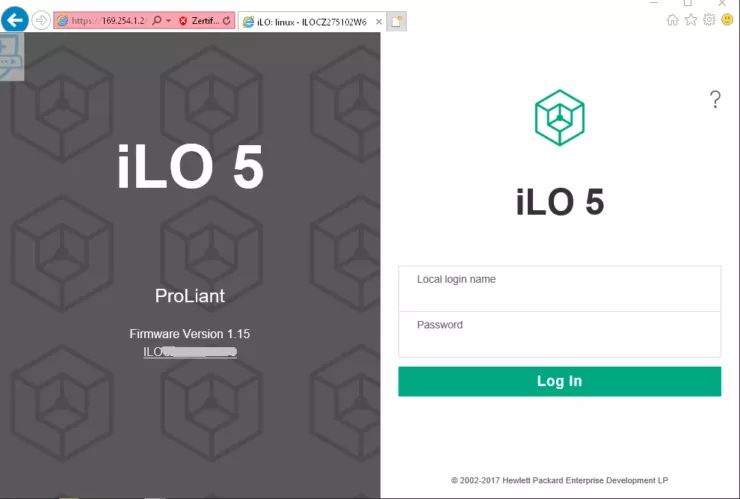

پنجره ورود به iLO


استفاده از HPE ILO SERVICE PORT

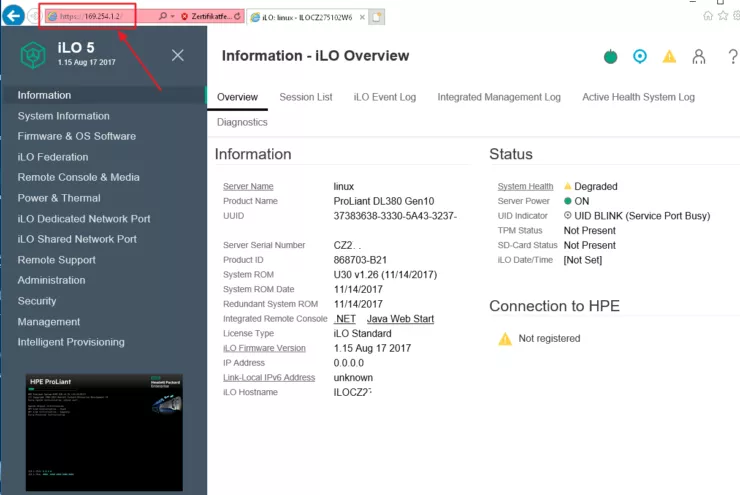

بعد از ورود به iLO


استفاده از HPE ILO SERVICE PORT

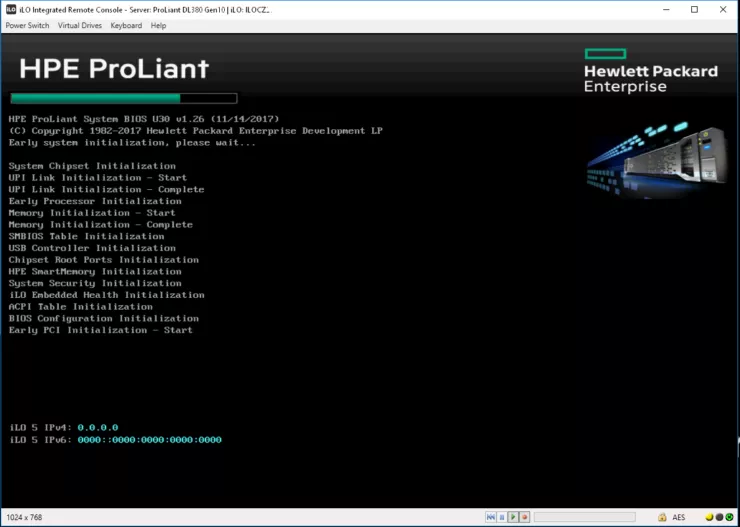

نمایش پنجره ریموت کنسول


استفاده از HPE ILO SERVICE PORT


زمانی که شما از iLO Service Port استفاده می کنید به نکات زیر توجه کنید.

1- فعالیت های شما در iLO event log ثبت می شوند.

2- فعالیت های iLO Service Port را با چشمک زدن چراغ UID میبینید.

3- شما نمیتوانید از iLO Service Port برای بوت سیستم عامل یا هرگونه ابزار دیگری استفاده کنید.

4- سیستم عامل شما به پورت iLO Service Port دسترسی ندارد.


دانلود Active Health System Log

برای دانلود خودکار Active Health System Log روی یک usb flash اول باید به نکات زیر توجه کرد.

1-فلش باید حداقل USB2 باشد.

2-فلش را با فایل سیستم FAT32 و بلاک سایز 512 فرمت کنید.

3-روی فلش باید یک پارتیشن با سایز حد اکثر 127GB داشته باشید.

4- نباید read-protected باشد.

5- نباید bootable باشد.

6- فلش هایی که دارای NAND نباشند ساپورت نمی شوند.

بعد از انجام موارد بالا باید در فلش یک فایل به نام command.txt درست کنیم و محتوای زیر رو داخلش بنویسیم.

{
  "/ahsdata/" : {
    "POST" : {
      "downloadAll"  : "0",
      "from"         : "2016-08-25",
      "to"           : "2016-08-26",
      "case_no"      : "ABC0123XYZ",
      "contact_name" : "My Name",
      "company"      : "My Company, Inc.",
      "phone"        : "281-555-1234",
      "email"        : "my.name@mycompany.com",
      "UserName"     : "my_username",
      "Password"     : "my_password"
    }
  }
}

در ادامه پارامتر های توی فایل رو باهم بررسی می کنیم.

  • پارامتر downloadAll

          اگر 0 باشه فقط لاگ ها در تاریخ مشخص شده دانلود میشن اگر 1 باشه تمام لاگ ها دانلود میشن.

  • پارامتر from و to

          بازه تاریخی رو که میخوایم لاگ های مربوط به اون بازه تاریخی دانلود بشه رو مشخص می کنه.

  • پارامتر case_no (غیر اجباری)

          در صورتی که پرونده پشتیبانی در ساپورت HPE باز کرده باشیو شماره پرونده رو اینجا می نویسیم.(زیاد ربطی به ما ایرانی ها نداره)

  • پارامتر contact_name (غیر اجباری)

          نام شخص طرف قرارداد که از پشتیبانی باهاش تماس میگیرن. این پارامتر تا 255 کاراکتر میتونه باشه.

  • پارامتر company (غیر اجباری)

         نام شرکت شما. این پارامتر تا 255 کاراکتر میتونه باشه.

  • پارامتر email (غیر اجباری)

         ایمیل شما. این پارامتر تا 255 کاراکتر میتونه باشه.

  • پارامتر UserName (اجباری)

          یوزرنیم (نام کاربری) ورود به iLO

  • پارامتر Password (اجباری)

          پسورد (کلمه عبور) ورود به iLO


بعد از تنظیم فایل command.txt و ذخیره روی فلش با اتصال فلش به پورت ILO SERVICE PORT به صورت خودکار محتوای فایل خوانده میشه و لاگ ها روی فلش کپی میشه.


نکته: توجه کنید که محتوای command.txt باید فرمت json صحیحی داشته باشند. نباید در فایل کامنت داشته باشیم. محتوای فایل به حروف بزرگ و کوچک حساس است. محتوای فایل حتما باید متن ساده باشد و از نرم افزار هایی که فرمت خاص به محتوا اضافه می کنند استفاده نشوند.

پیشنهاد می شود از ابزار مبدل json آنلاین  http://www.freeformatter.com/json-formatter.html. استفاده کنید.


امیدوارم این مطلب مورد توجه شما قرار گرفته باشد

منبع: HPE iLO Service Port

نویسنده: مهرداد پورخیری
