امروزه دستگاه ها های نظارتی نظیر دوربین های مداربسته (CCTV) به نیازی غیر غابل نادیده گرفته شدن تبدیل شده اند که  از یک سوپر مارکت کوچک تا منازل مسکونی و شرکت های بزرگ و... همگی به آن نیاز دارند. اما چرا؟
  کاربرد دستگاه های نظارتی برقراری و حفظ امنیت است و دوربین مداربسته یکی از رایج ترین آنهاست که با ضبط تصاویر و صدا و سایر امکانات نظیر تشخیص حرکت به ما در برقراری امنیت و داشتن کنترل و آگاهی نسبی از شرایط محیط اطرافمان یاری می رساند.
اکثر برند های موجود در بازار مثل Dahua و Hikvision و... تنظیمات کلی یکسانی دارند و ما به راه اندازی تک تک آنها نخواهیم پرداخت ولی شما با این آموزش می توانید تقربیا راه اندازی اولیه هرگونه دستگاه ضبطی را انجام دهید.
حال بیایید برسی کنیم که سیستم نظارتی تصویری دقیقا  شامل چه اجزایی است.


دوربین مداربسته یا   CCTV(Closed Circuit Television)


دوربین مداربسته جز اصلی سیستم نظارتی تصویری است که شامل دو نوع آنالوگ و IP است و کار آن ضبط تصاویر و ارسال آنها به دستگاه ضبط برای نگهداری و برسی و پردازش در آینده است.

دستگاه ضبط یا Video Recorder


 دستگاه ضبط دستگاهی است که تصاویر را  از دوربین های مداربسته گرفته و در خود ذخیره می کند و به ما  امکان مشاهده آنها را  در آینده می دهد.
دستگاه های ضبط می توانند بر پایه شبکه و یا آنالوگ باشند.

دستگاه ضبط بر پایه شبکه یا NVR

 این دستگاه بر پایه شبکه کار می کند و تصاویر را به وسیله کابل شبکه یا وای فای به دستگاه NVR ارسال می کند. به این دستگاه Network Video Recorder  یا IP Video Recorder  نیز می گویند.

دستگاه ضبط ویدیو دیجیتالی یا DVR

در دستگاه ضبط ویدیو دیجیتالی( Digital Video Recorder) دوربین ها به وسیله کابل کوآکسیال(Coaxial) تصاویر را  انتقال داده و  به وسیله فیش بی ان سی (BNC)  به دستگاه DVR  متصل می شوند، دستگاه سیگنال آنالوگ را از دوربین ها دریافت کرده و آن را به سیگنال دیجیتال قابل مشاهده توسط دستگاه های دیجیتال در می آورد.
دستگاه XVR : این دستگاه قابلیت پشتیبانی از دوربین های آنالوگ و دیجیتالی را با هم دارد.
ما در این مقاله یاد میگیریم که چگونه یک دستگاه DVR  را نصب و پیکربندی کنیم .



گام اول راه اندازی سخت افزاری

ابتدا  باید دستگاه DVR  را به صورت سخت افزاری راه اندازی کنیم.
اول  بیایید با اجزایی که داخل جعبه یک دستگاه DVR قرار دارند آشنا شویم.

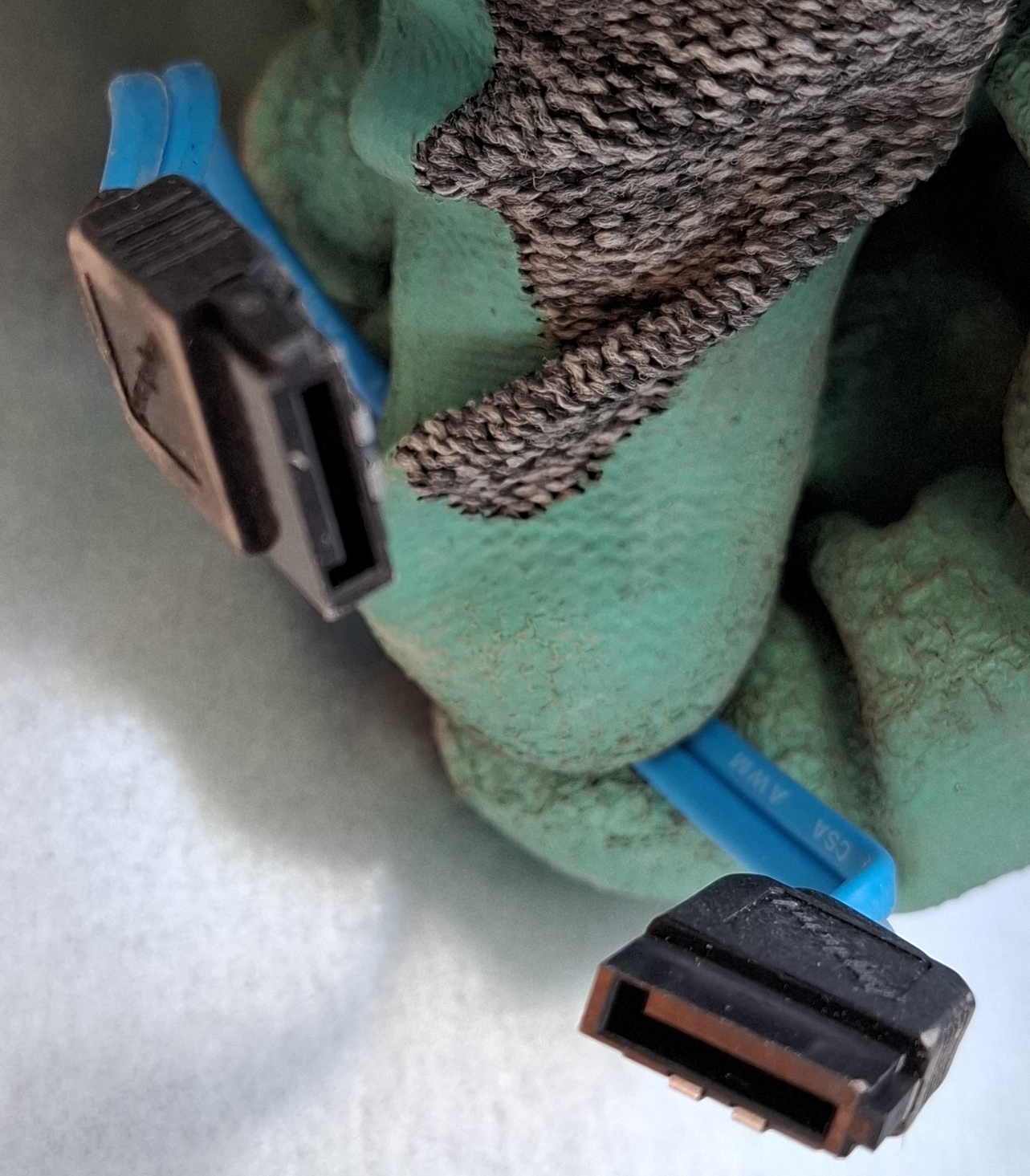

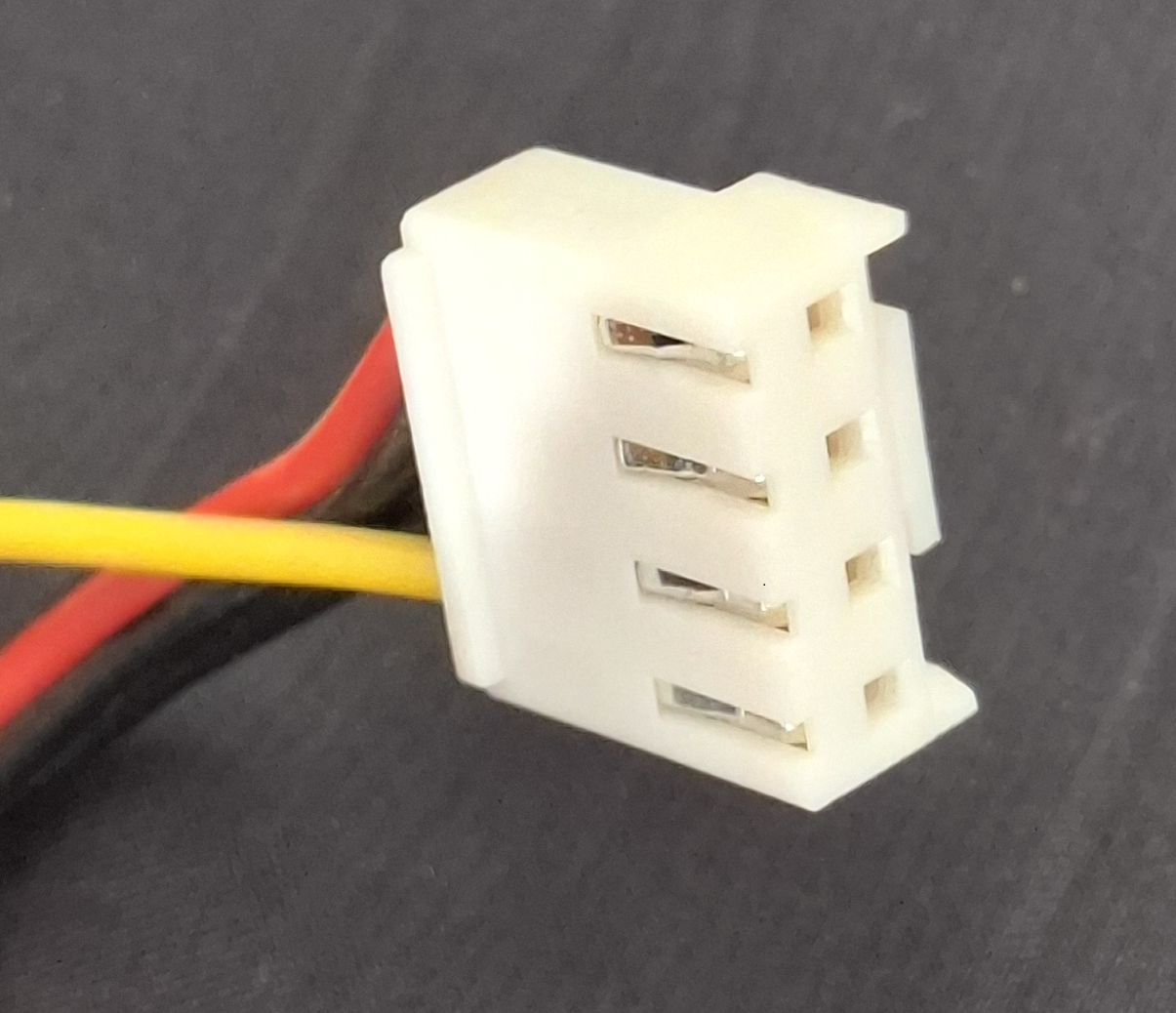

جعبه دستگاه DVR معمولا شامل دستگاه DVR، آداپتور دستگاه، دفترچه راهنما، یک عدد ماوس یا موشواره، کابل ساتا برای اتصال هارد به بورد، کابل برق ساتا یا serial ATA برای رساندن برق به هارد دیسک و پیچ های اتصال هارد به دستگاه DVR می باشد.
 همانطور که مشاهده کردید داخل جعبه دستگاه DVR شامل هارد دیسک نیست و شما باید هارد دیسک را به صورت مجزا  تهیه کرده و آن را متصل نمایید.
به این نکته توجه داشته باشید که بهتر است از هارد دیسک هایی که مخصوص دستگاه های نظارتی هستند استفاده کنید زیرای برای استفاده های دائم و طولانی و مخصوص استفاده در این دستگاه ها طراحی شده اند. این هارد دیسک ها معمولا بنفش رنگ هستند. برای انتخاب بهترین هارد دیسک مناسب نیازتان حتما مقاله راهنمای انتخاب هارد وسترن دیجیتال | تفاوت رنگ هارد دیسک Western را مطالعه کنید.

مراحل اتصال هارد دیسک به صورت زیر است:

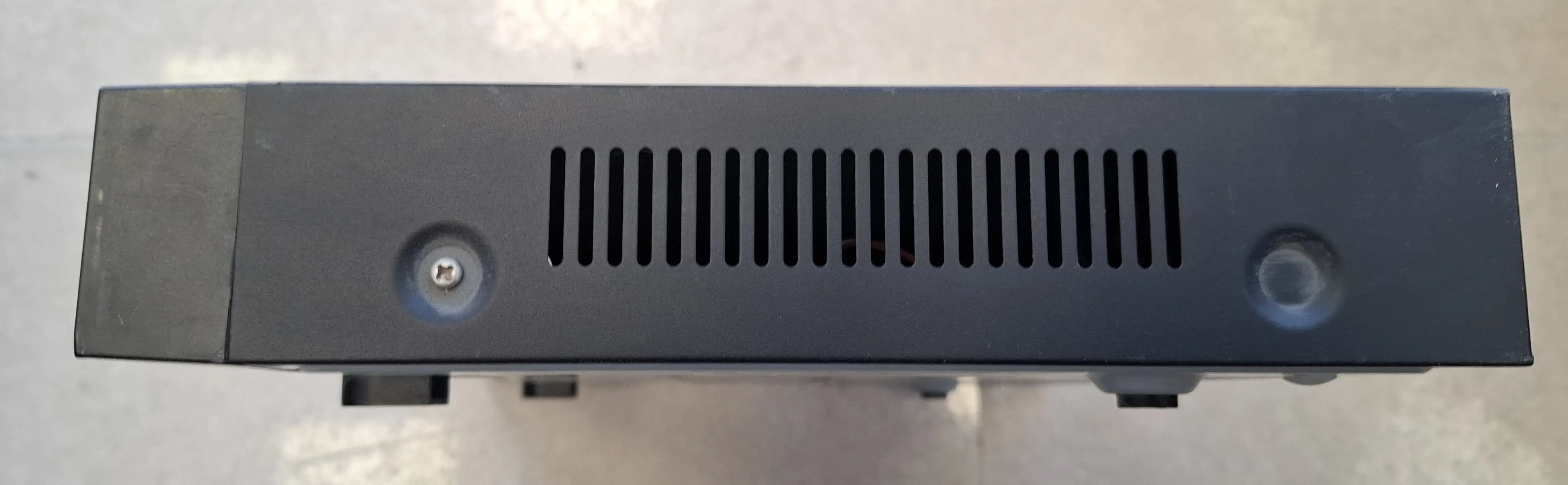

1.  ابتدا پیچ های در پوش دستگاه را باز کرده و در پوش دستگاه را بردارید، این پیچ ها معمولا در کناره ها و پشت دستگاه قرار دارند.

2.    محل قرار گیری هارد را مشخص کنید.

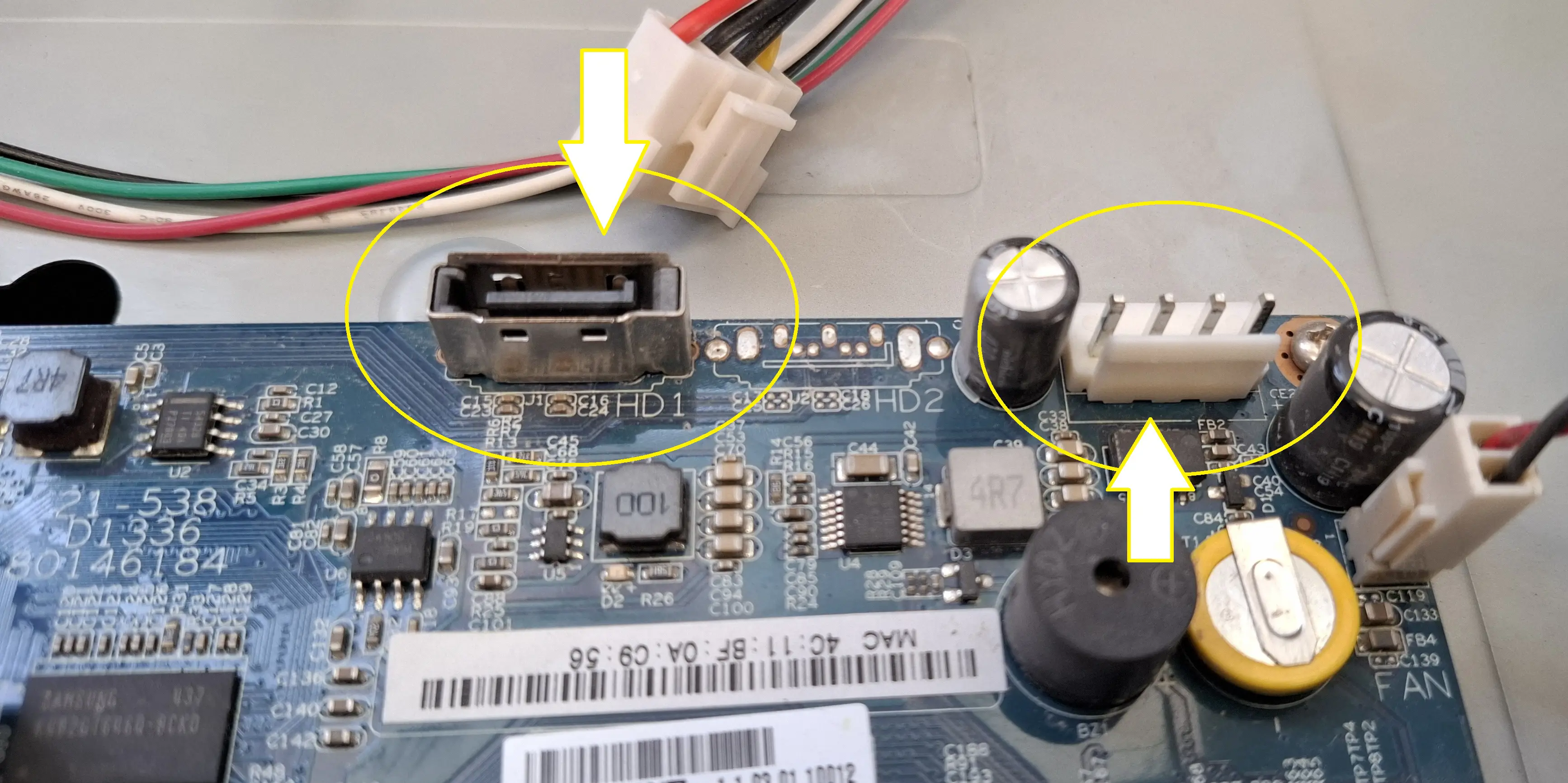

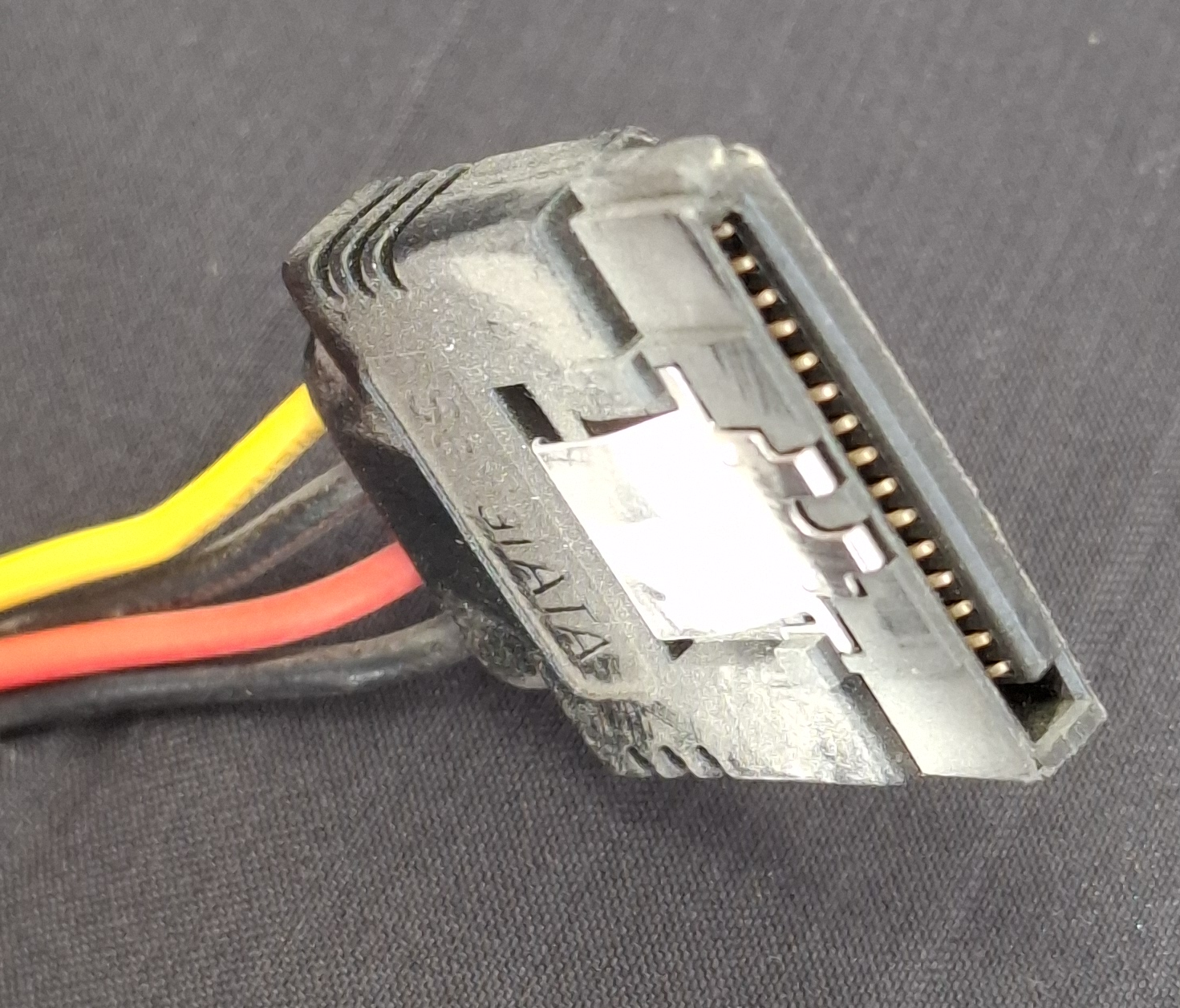

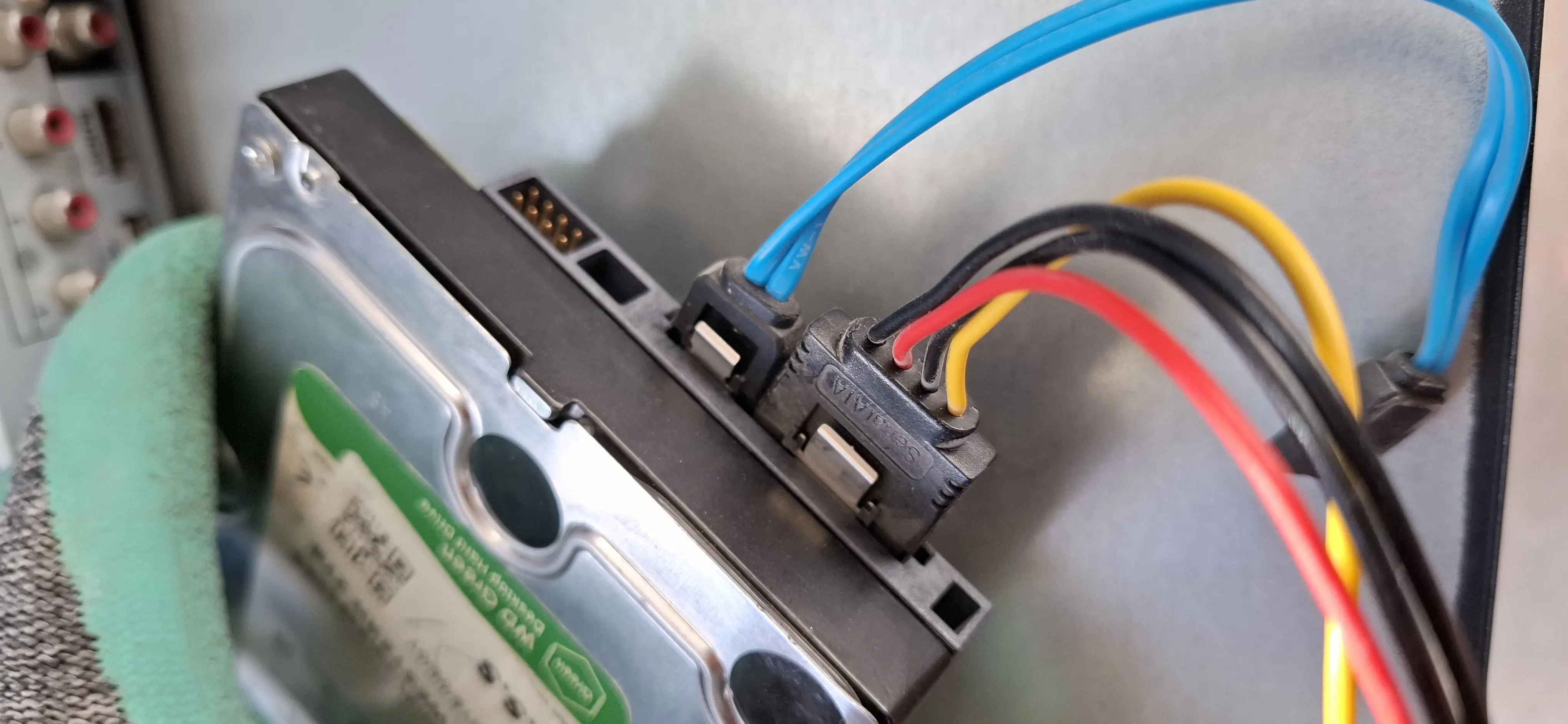

3.    کانکتور های دیتا و پاور را  به هارد متصل کرده و سپس آنها را به دستگاه متصل نمایید.

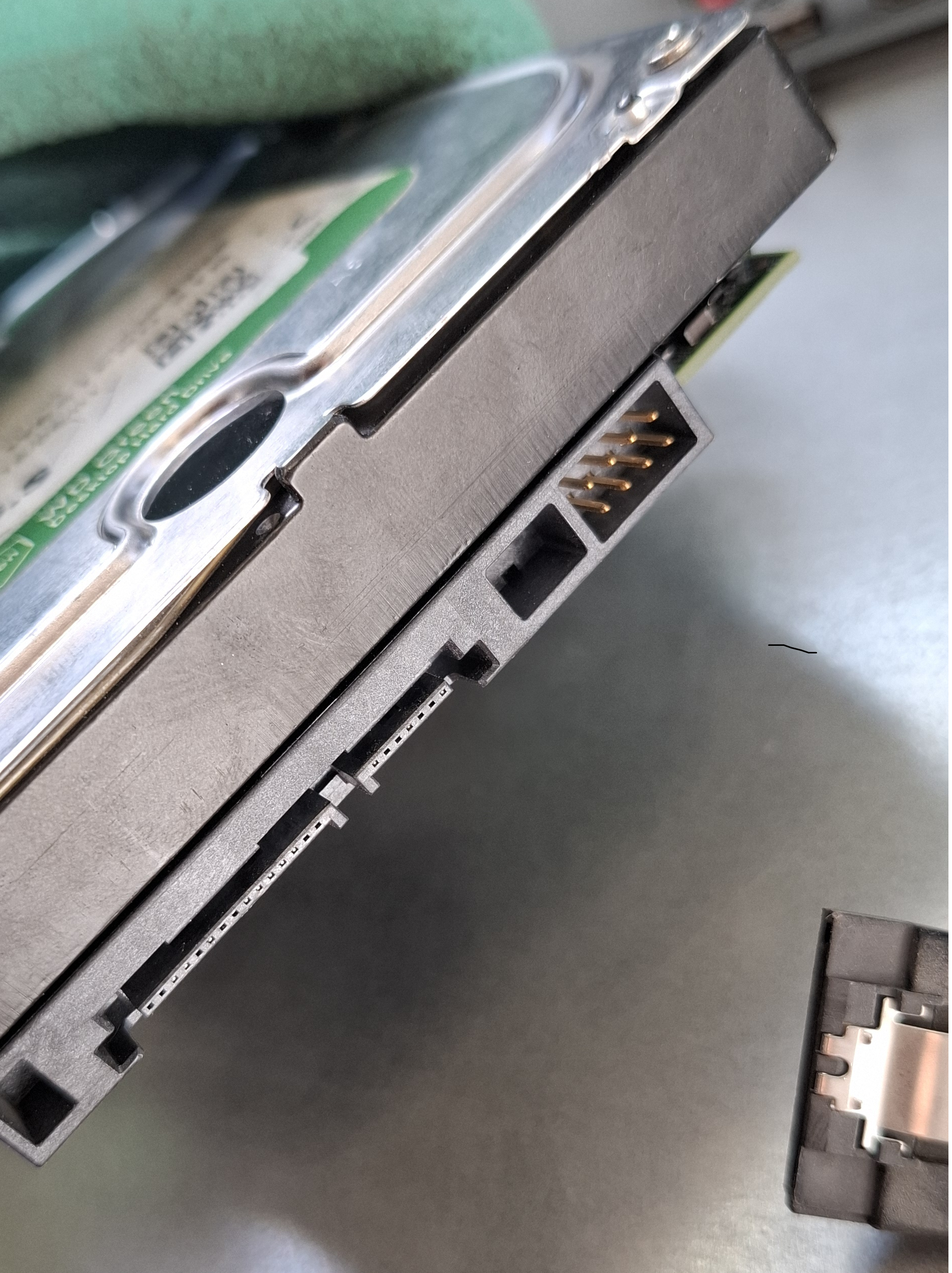

نکته: حتما در زمان اتصال به جهت خار ها و جهت اتصال کانکتور ها توجه کنید!

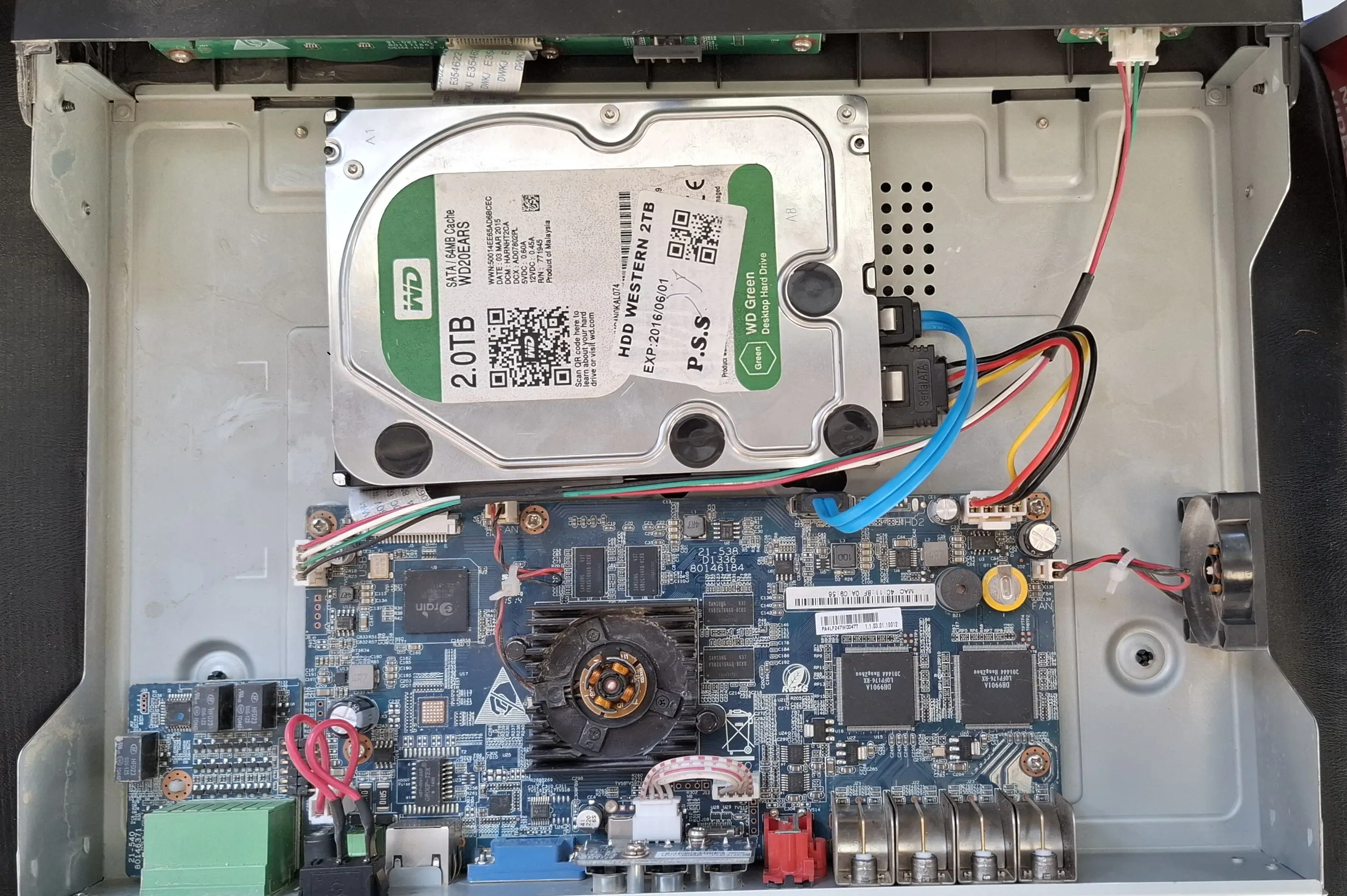

4. هارد را در جای مناسب قرار داده و به وسیله پیچ ها آنرا به دستگاه متصل کنید.

5. درب دستگاه را ببندید.

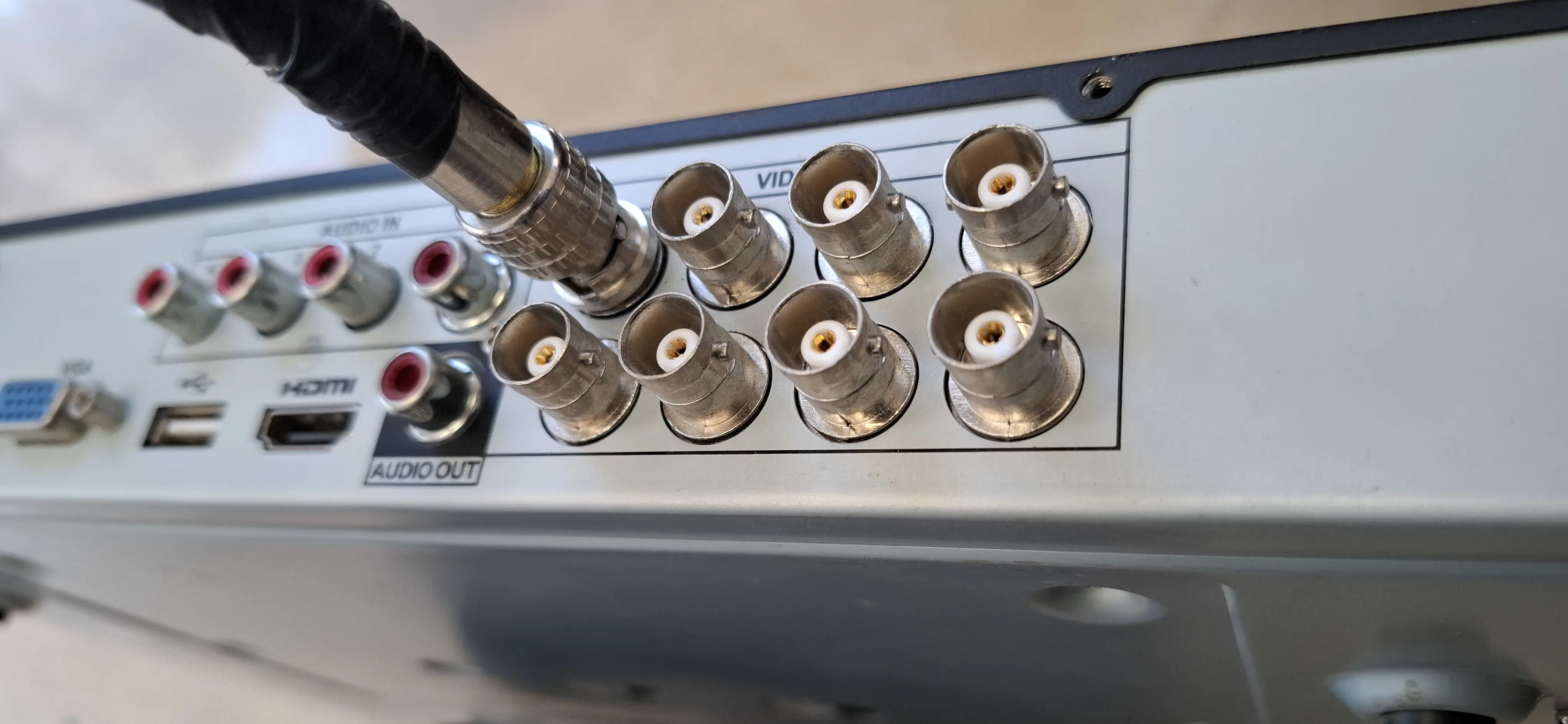

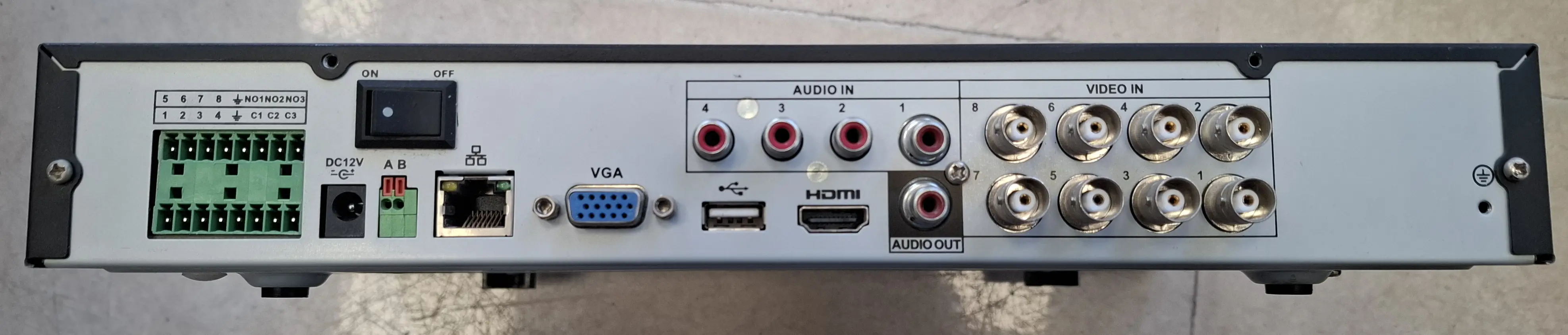

6. فیش های BNC  را به پشت دستگاه متصل نمایید.
7. کابل خروجی تصویر( HDMI یا VGA یا Coaxial و... ) را به مانیتور یا  تلویزون خود متصل نمایید.
8.ماوس را به دستگاه متصل نمایید.
9. آداپتور را  به برق وصل نموده و کانکتور آنرا به دستگاه متصل نمایید.


نکات بسیار مهم:

 •    حتما از آداپتور های با کیفیت و سازگار با دستگاه های خود استفاده کنید.
•    دستگاه های ضبط و دوربین های مدار بسته و همچنین هارد دیسک ها به شدت در مقابل نوسانات برق آسیب پذیر اند پس حتما از محافظ های برق و در صورت امکان نوسان گیر(Stabilizer) یا یو پی اس (UPS) استفاده کنید.
UPS یا Uninterrupted Power Supply   چیست؟
نحوه محاسبه تجهیزات برقی برای خرید یوپی اس یا ژنراتور؟

حالا آماده راه اندازی نرم افزاری دستگاه هستیم.


آموزش گام به گام پیکربندی دستگاه DVR

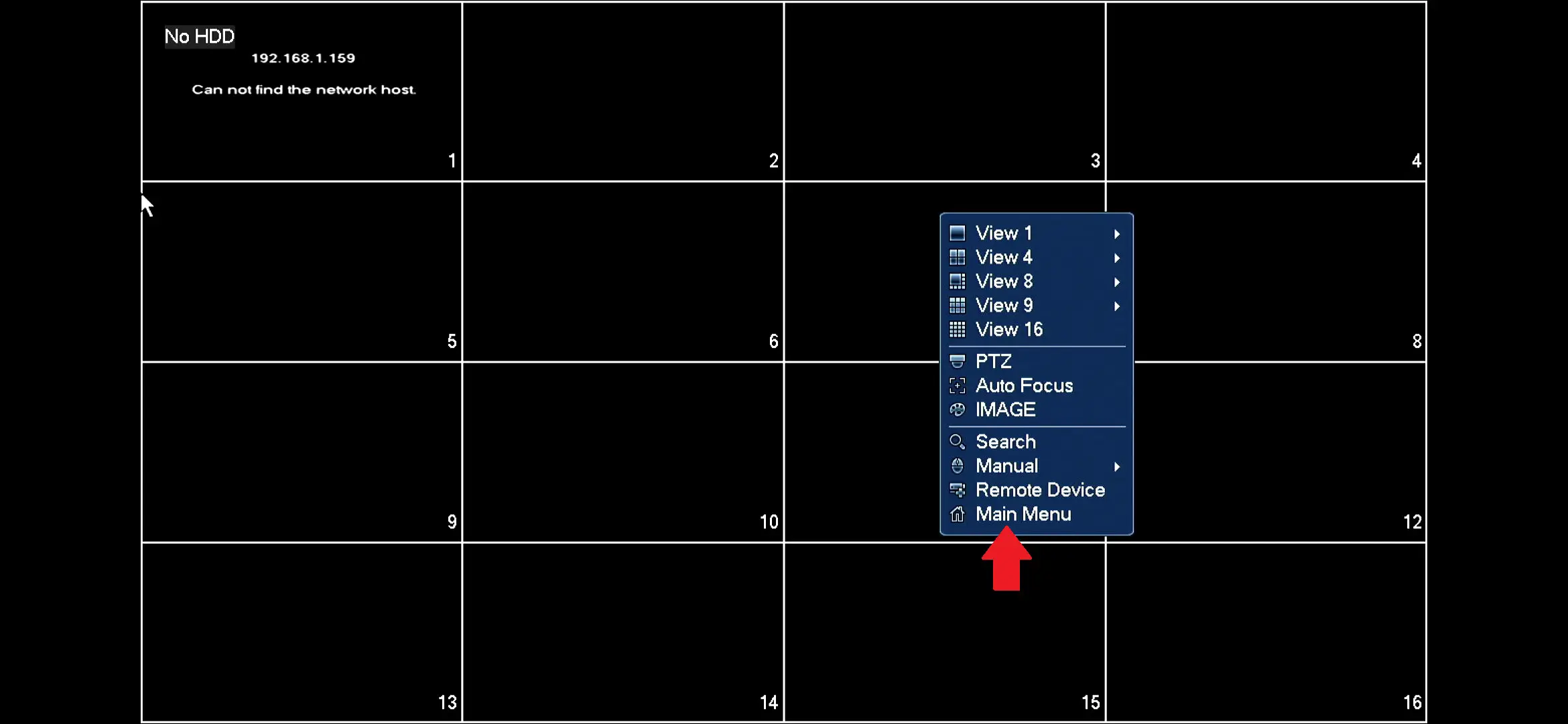

1.    پس از ورود به منوی اولیه دستگاه کلیک راست کنید و وارد بخش main menu  شوید.

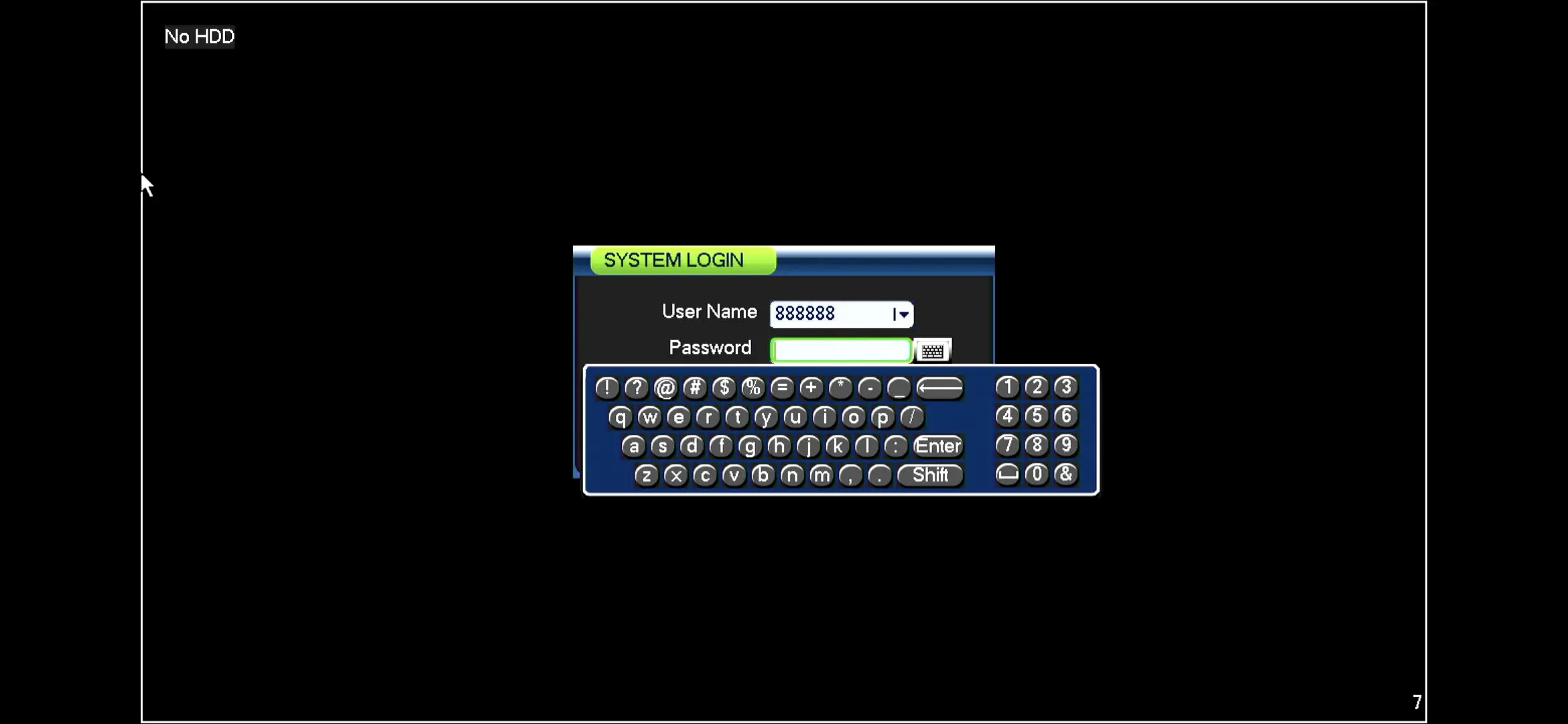

2.    نام کاربری و رمز عبور خود را وارد کنید. معمولا هر دو admin هستند و یا در جعبه برای شما قرار داده شده است.

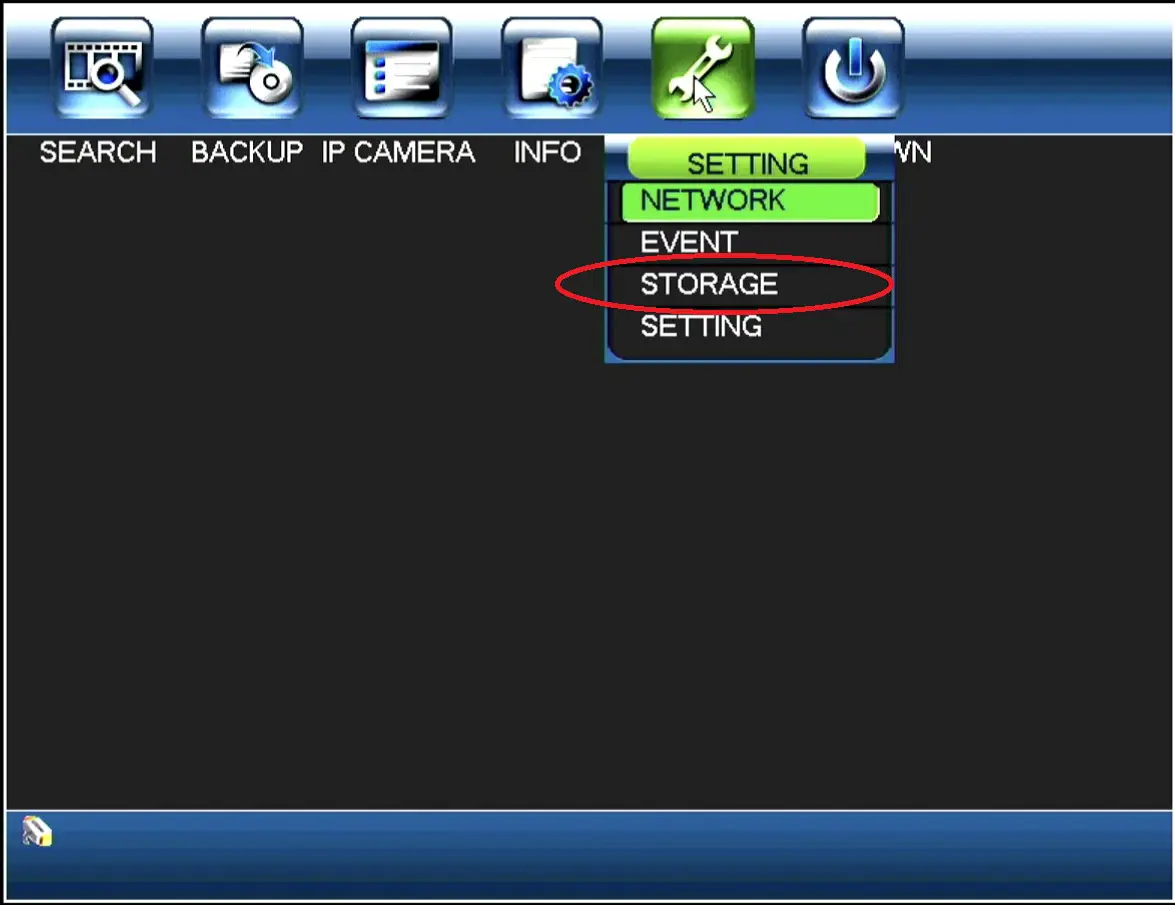

3.    پس از ورود به منوی اصلی وارد بخش storage  شوید. این بخش در دستگاه های مختلف ممکن است شکل ظاهری متفاوتی داشته باشد ولی کلیات به همین شکل است.

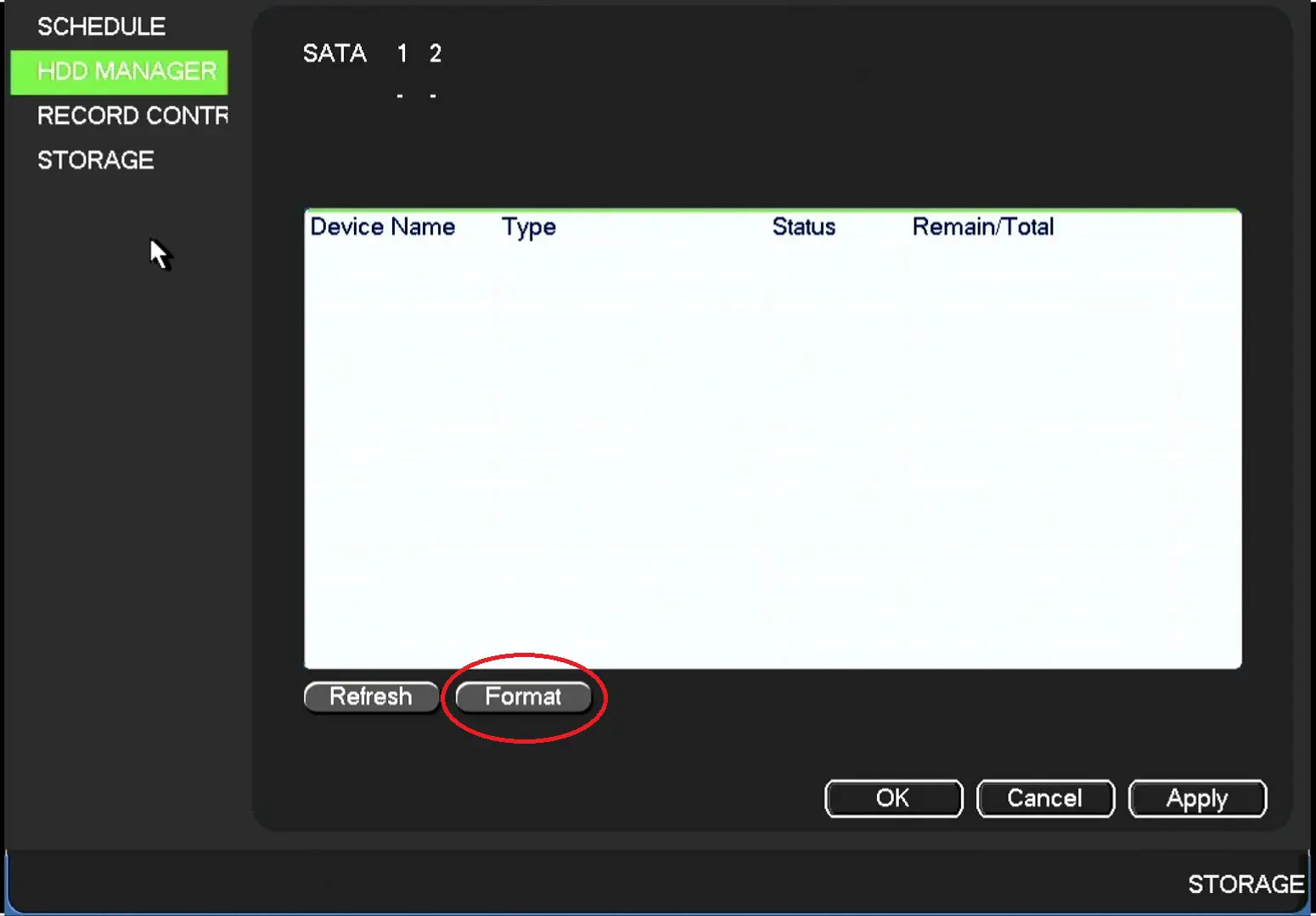

4.    در منوی مدیریت هارد ، دستگاه ذخیره سازی خود را انتخاب کرده و آنرا Format  کنید. پس از فرمت شدن هارد دستگاه شما  از نو راه اندازی می شود و به صورت خودکار شروع به ضبط تصاویر دوربین ها می کند.


خلاصه

در این مقاله یاد گرفتیم:

1.    دوربین مداربسته چیست و چه کاربردی دارد.
2.    دستگاه ضبط کننده چیست و چه کاری انجام می دهد.
3.    چطور هارد دیسک را به دستگاه ضبط کننده متصل کنیم.
4.    چگونه پیکربندی اولیه دستگاه DVR را انجام دهیم.
امیدوارم که بعد از خواندن این مقاله بتوانید به سادگی دستگاه DVR خود را راه اندازی کنید. تا مقاله دیگر بدرود.
