چگونه اینترنت را در شبکه با اشتراک بگذاریم؟ چگونه ارتباط ما با اینترنت برقرار می شود؟ چگونه چند نفر همزمان در یک شبکه از اینترنت استفاده کنیم ؟
این قسمت محل کار یا منزل کاربر می باشد. از این قسمت کاربر توسط دستگاهی به نام Modem ADSL و البته از طریق خط تلفن(RJ11) به اینترنت وصل میشه.لب تاپ یا کامپیوتر کاربر از طریق کابل شبکه یا کابل LAN که به سوکت سر کابل (RJ45) میگن و یا از طریق Wireless یا بیسیم به مودم ADSL وصل میشه .
این قسمت شامل مرکز مخابراتی هر منطقه در سطح شهر هست. تمام خطوط تلفن(RJ11) که در بالا گفته شد به مرکز مخابرات محدوده خودشون وصل میشن حالا اگه شما از ISP هایی غیر از مخابرات استفاده کنید(نام نمیبرم که تبلیغات نشه) اون شرکت ها برای برقراری سرویس ADSL در هر مرکز مخابراتی نیاز به نصب تجهیزات دارند(برق، فضا، تهویه و ...)هم شامل اون تجهیزات میشه که بابت این خدمات به شرکت مخابرات اجاره پرداخت میکنند.
این قسمت هم یه سری تجهیزات قرار میدن که وضیفه این تجهیزات شناسایی کاربر، محاسبه میزان مصرف، تنطیم سرعت اتصال به شبکه اینترنت و چک نمودن اعتبار قرارداد و در نهایت اتصال کاربر به شبکه زیرساخت کشور به عنوان دروازه ورود به اینترنت هست

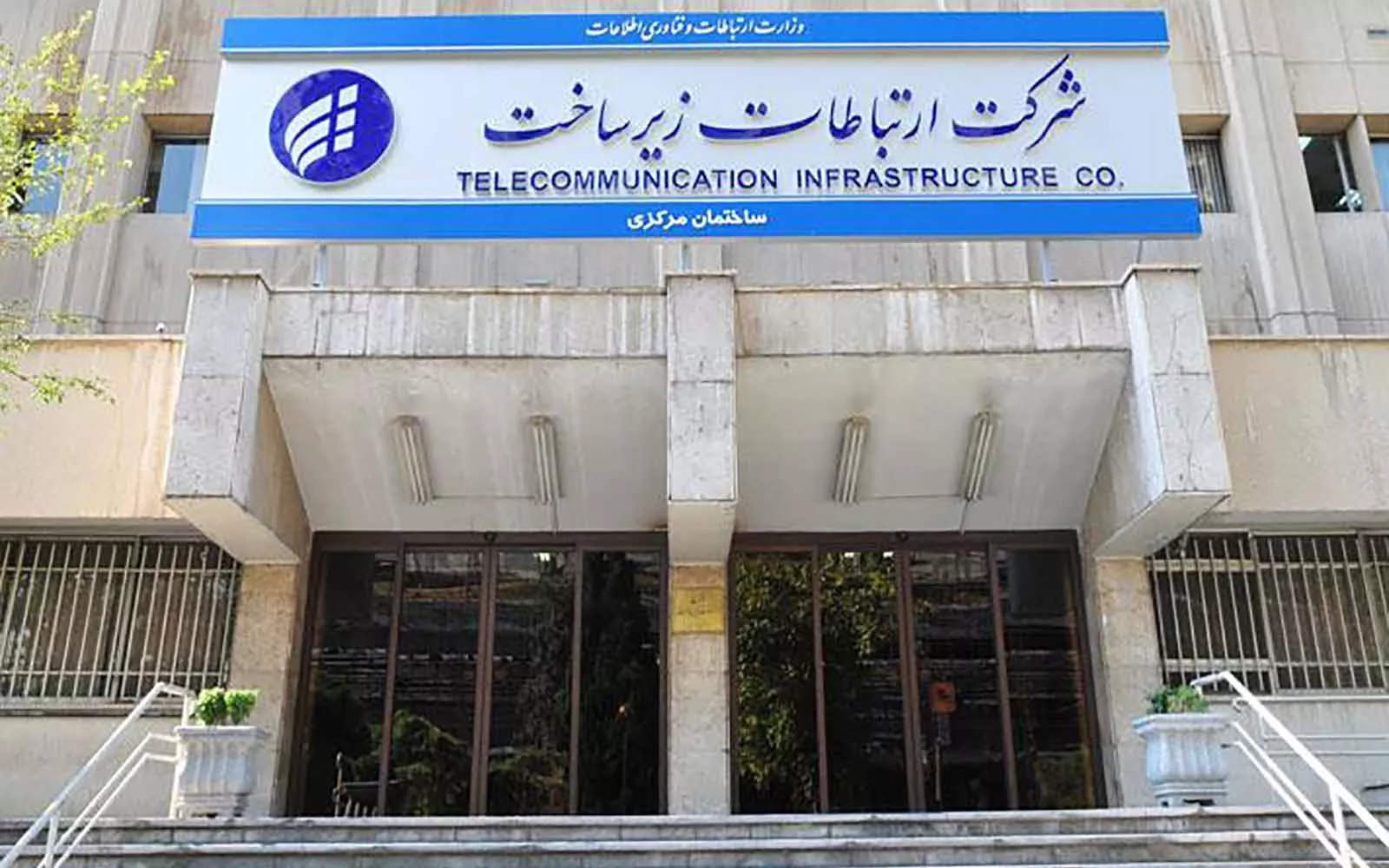

این قسمت یعنی شرکت زیرساخت کشور عهده دار ایجاد و نگهداری بزرگراه ها یارتباطی بین شهری (BackBone)،خریداری خطوط ارتباطی برون مرزی،تامین کل اینترنت کشور، ، تضمین کیفیت خطوط ارتباطی در محدوده جغرافیای ایران و همچنین فروش اینترنت به متقاضیان حقوقی(شرکتهای ارایه دهنده خدمات اینترنت پرسرعت(ISP)، شرکتهای و سازمانهای دولتی و ....) می باشد.
و اما چیزی که ما دنبالش هستیم اینجاست اینترنت ، نسبت به درخواست ما اینترنتمون ما رو هدایت میکنه اگر مقصد نهایی درخواست ما در خارج از کشور بود ، اون درخواست پس از عبور از شرکت زیرساخت ایران، وارد شرکت جهانی اینترنت می شه و از طریق شبکه ارتباط بین الملل، به مقصد نهایی می رسد. اگر هم درخواستمون یه جایی تو ایران بود ابتدا به شرکت زیر ساهت و سپس از طریق خطوط مخابرات به مقصد نهایی میرسه.
شمای کلی یک مودم
همانطور که در تصویر فوق ملاحظه مینمایید این مودم دارای 4 پورت LAN می باشد و دارای Wireless.به ترتیب از سمت چپ:
قابل توجه تمام ITPRO ای ها مودم شما به دو صورت میتونه اینترنت رو بده بیرون ، که در هر صورت سوئیچ شما (که معمولاً سوئیچ های unmanaged هستن ) اصلاً نیاز به هیچ تنظیماتی نداره

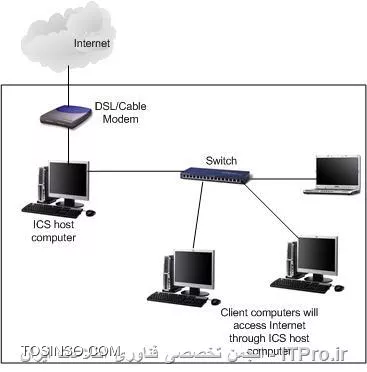

تمام مودم ها به صورت By Default به صورت Bridge هستند و شما برای اینکه وصل شی به اینترنت نیاز به یک "پل" داری یعنی یک Connection که توی یکی از کامپیوتر هات این Connection رو میسازی و اون Connection رو Share میکنی (و آی پی اون دستگاه رو به GeatWay تمام سیتم های دیگه میدی ) این حالت به اشتراک گذاری ارتباطات اینترنتی(ICS) مخفف( Internet Connection Sharing) معروف هست.
آموزش راه اول:
اینترنت ICS

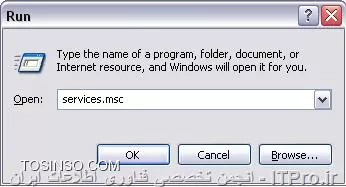

ابتدا مطابق تصویر زیر ابتدا به Run رفته و دستور زیر را وارد میکنیم

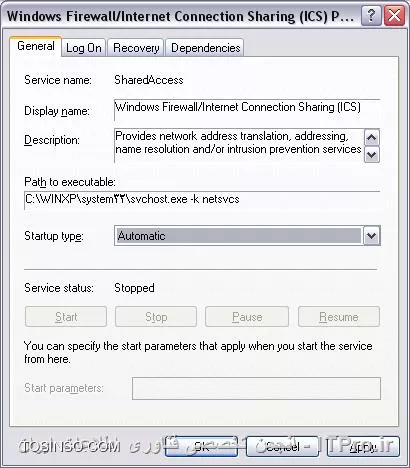

سپس از پنجره ای که باز شد طبق تصویر زیر باید به دنبال Windows Firewall/Internet Connection Sharing (ICS) بگردید.
اگر در حالت اتومات (Start) نبود روی این سرویس دابل کلیک کنید مطابق تصویر زیر و اقدام به انتخاب حالت automatic کنید.
برای فعال کردن قابلیت ICS : ازمنوی Start ،پنجره ی Control panel ، گزینه ی Network and internet را انتخاب کنید و روی لینکNetwork and sharing center کلیک کنید
در سمت چپ روی لینک manage wireless networks کلیک کنید. و در پنجره باز شده مانند تصویر زیر لیستی از کانکشن های اینترنت رو میبینید
با کلیک راست روی کانکشن فعال موردنظر و انتخاب گزینه properties

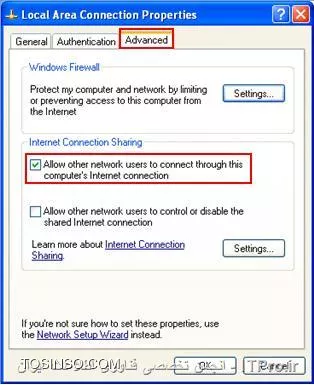

و سپس تیک check box گزینه ی Allow other other network users to connect through this computers internet connection این قابلیت فعال میشود.

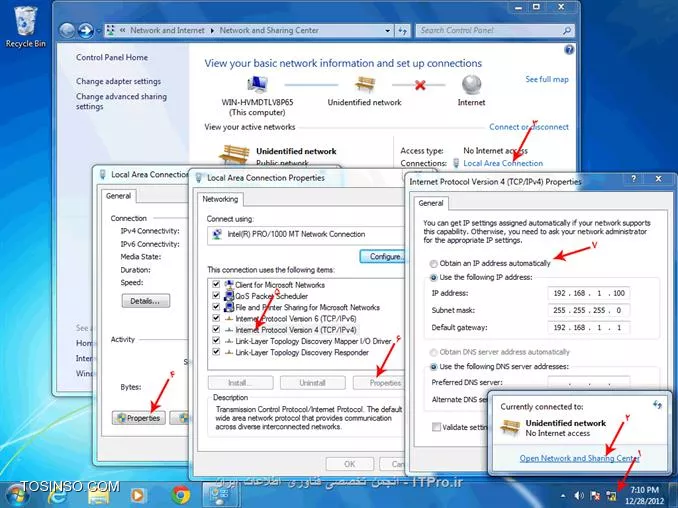

اگر فرض کنیم که آی پی سیستمی که اینترنت رو داره share میکنه 192.168.0.1 باشه. میتونید علاوه بر Optain کردن آی پی سیستم هاتون ، به صورت دستی (manual) این کار را انجام دهید،برای این منظور باید در تنظیمات کارت شبکه هر سیستم :
نکته هر سیستم آی پی خودش و همچنین computer Name غیر تکراری باید داشته باشه
البته Alternate DNS server هم میتونید خالی بزارید یا آی پی 8.8.8.8 یا 192.9.9.3 یا 4.2.2.2 و ... باشه.به همین صورت و طبق عکس زیر میتونید اتصالات خودتون به شبکه رو انجام بدید و وصل شید به اینترنت :
با ما در ITPRO بمانید تا در قسمت بعد تنظیمات(Config) مودم ADSL و به اشتراک گذاشتن اینترنت در شبکه توسط PPPOE و همچنین عدم اتصال یک یا چند سیستم به اینترنت ولی داشتن شبکه محلی را آموزش خواهم داد.
در بخش قبلی این مطلب گفته شد که چطور اینترنت دز بستر مخابرات به منزل ما میرسد و نحوه اشتراک گذاری اینترنت در حالت اول مودم به صورت Bridge توضیح داده شد..در این بخش میپردازیم به PPPOE مودم که اگر این تنظیمات را به خوبی انجام دهیم میتوانیم در شبکه خود اشتراک گذاری اینترنت را خیلی راحت تر پیاده سازی کنیم.نکنه مهم: اگر مودم ADSL ما داری Access Point (وایرلس)بود و مودم را در حالت Bridge تنظیم کنید دیگر نمیتوانید از وایرلس مودم استفاده کنید

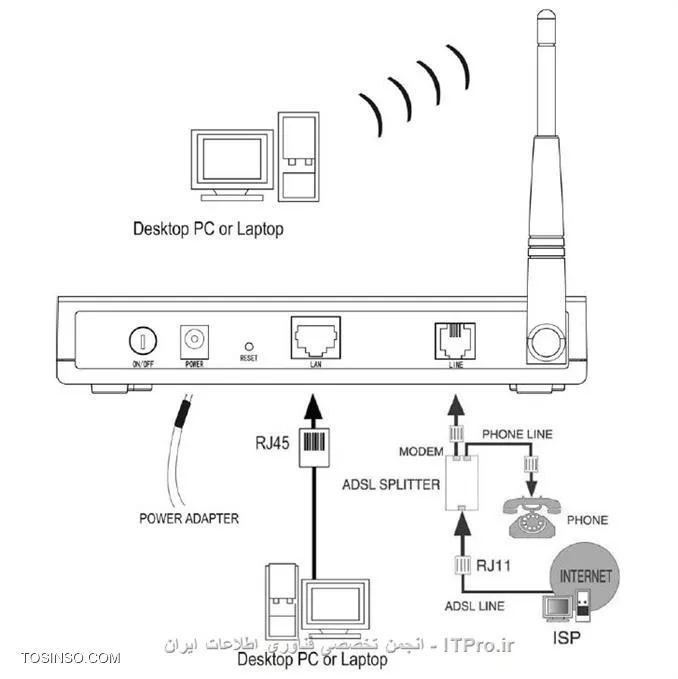

شاید برخی از خوانندگان این مطلب نمی دونند کدام کابل باید به کدوم پورت وصل شه که اتصال کابل ها به مودم و کابل تلفن و استفاده صحیح از نویز گیر یا Spiliter همانند تصویر زیر هست.
تصویر زیر هم شرح زیر اتصالات مودم رو نشون میده
در قسمت قبلی مقاله تقریباً تمام اتصالات توضیح داده شده ولی اینجا میخوام راجع به Spiliter صحبت کنم.شاید دیدید که وقتی مودم ADSL روشن هست تلفن ما دارای نویز هست و خش خش صدا میکنه برای جلو گیری از این اتفاق ما نیاز داریم به Spiliter یا نویز گیر که طریق نصب اون هم تو تصویر های بالا نشون دادم اما به صورت تئوری : روي اسپليتر سه عدد جاي سوتك موجود است از خروجی Line يك سيم به پريز تلفن متصل میشود و در صورتيكه از دو شاخه استفاده ميكنيد بايد دو شاخه شما ضدبرق نباشد ، از خروجی Modem یک سیم به مودم متصل کنید و از خروجی Phone یک سیم به تلفن وصل کنید.
مودم های ADSL به دو صورت میتوانند اینترنتو بدن بیرون، که در هر صورت سوئیچ شما اصلاً نیاز به هیچ تنظیماتی نداره
حالت اول که تمام مودم ها به صورت By Default هستن شما برای اینکه وصل شی به اینترنت نیاز به یک "پل" داری یعنی یک Connection که توی یکی از کامپیوتر هات این Connection رو میسازی

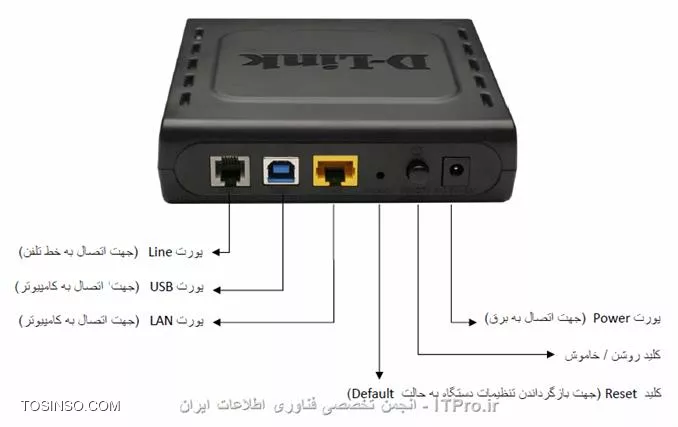

و اون Connection رو Share میکنی که در بخش قبلی توضیح داده شد.ضمناً برخی مودم های ADSL شبیه به تصویر زیر هستند (دارای یک پورت USB برای سیستم هایی که کارت شبکه ندارند و یا مورد استفاده برای دو سستم همزمان یکی با کابل شبکه دیگری با کابل USB)
قبل از اینکه وارد کانفیگ مودم و تنظیمات pppoe شویم بهتر است نحوه ایجاد کانکشن را بدانیم
ساخت کانکشن BroadBand PPPOE در ویندوز XP:

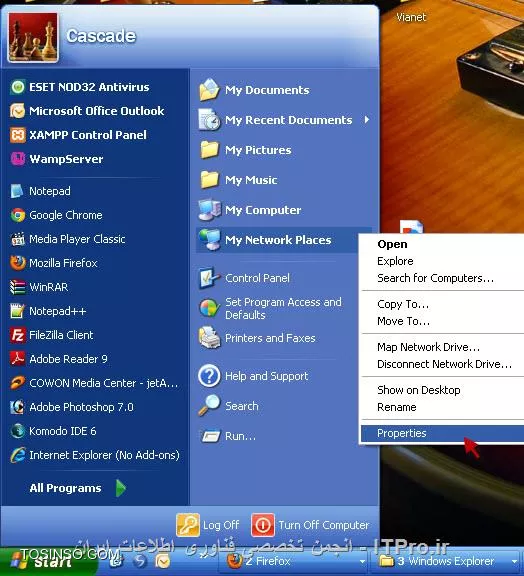

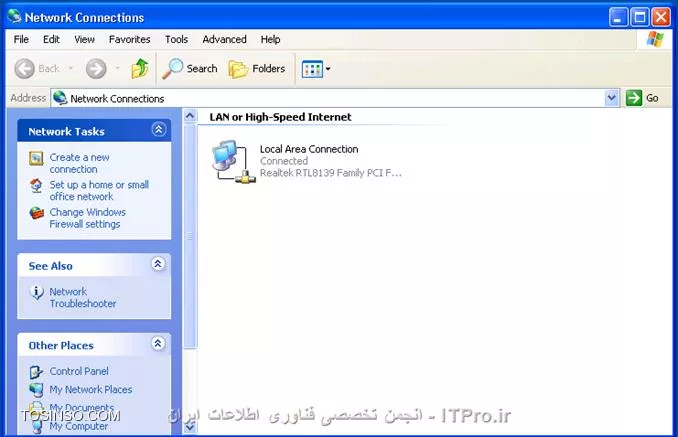

ابتدا پنجره Network Connectin را باز میکنیم

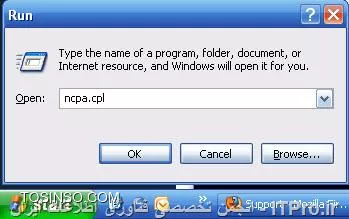

البته پنجره زیر توسط دستور زیر هم باز میشود (راه سریع تر)

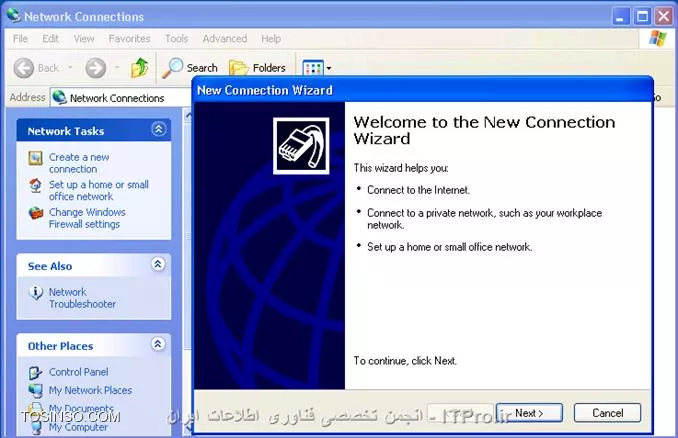

سمت چپ پنجره باز شده در قسمت Network Tasks گزینه Create A New Connection را انتخاب میکنیم(تصویر زیر)
Next را میزنیم تا پنجره زیر باز شود

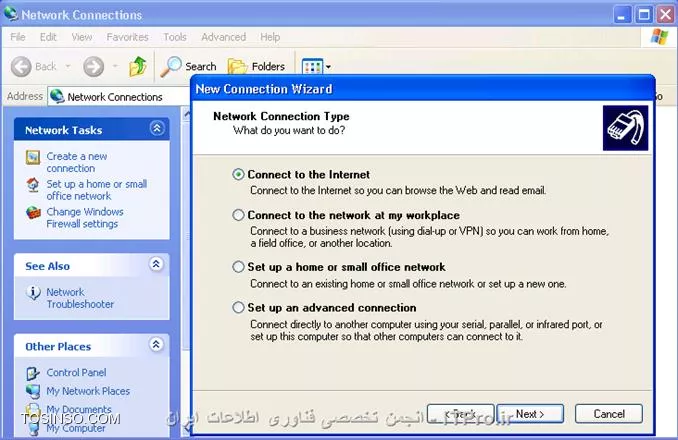

روی گزینه Connect to the Internet کلیک میکنیم
سپس گزینه Set up Connection Manually را انتخاب میکنیم.

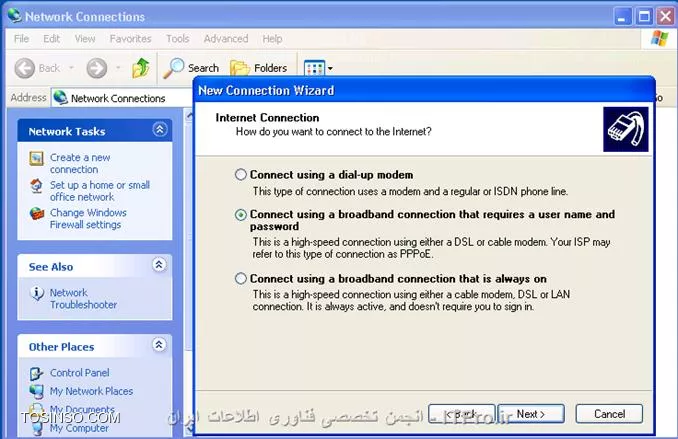

گزینه دوم یعنی Connect using a Broadbandرا کلیک میکنیم

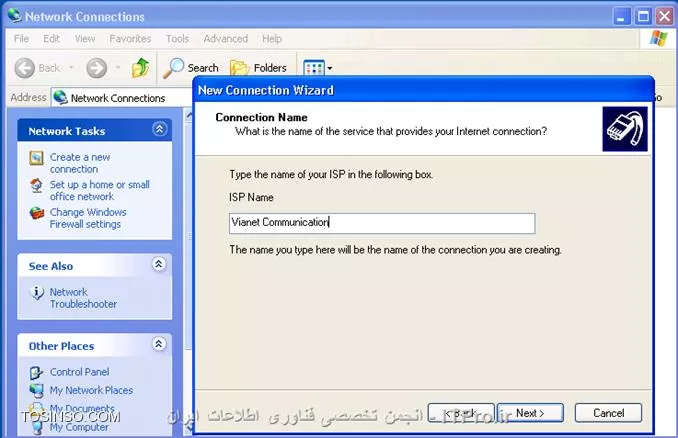

یک نام دلخواه برای نام کانکشن انتخاب میکنیم
از پنجره باز شده یوزر و پسورد ای که از ISP یا مخابرات جهت برقراری اینترنت اخذ کردید رو وارد کنید

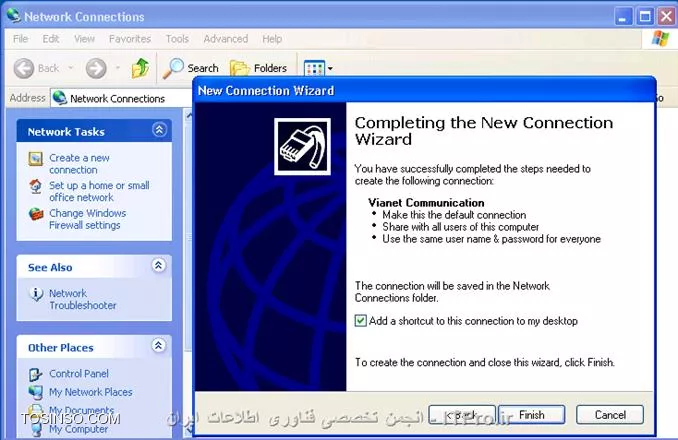

در نهایت Finish را میزنیم

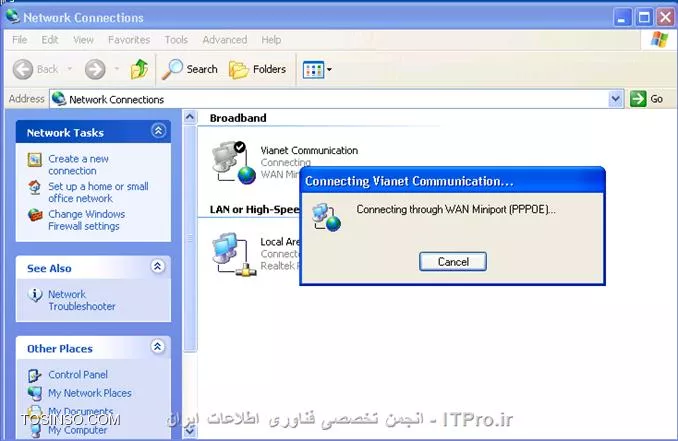

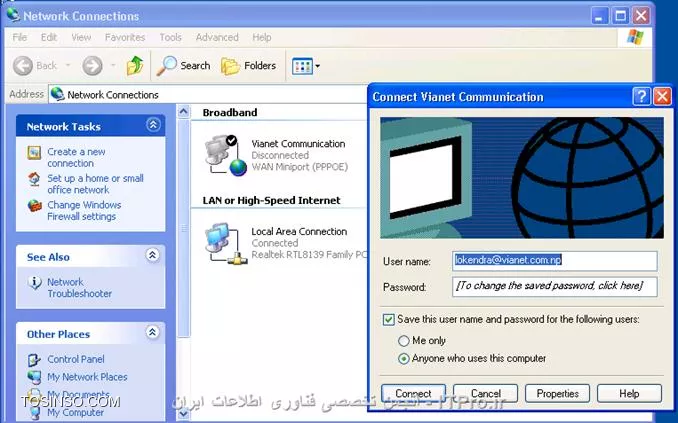

در تصویر زیر میبینیم که کانکشن ساخته شده و با انتخاب Connect به اینترنت متصل میشویم
به Control Panel رفته

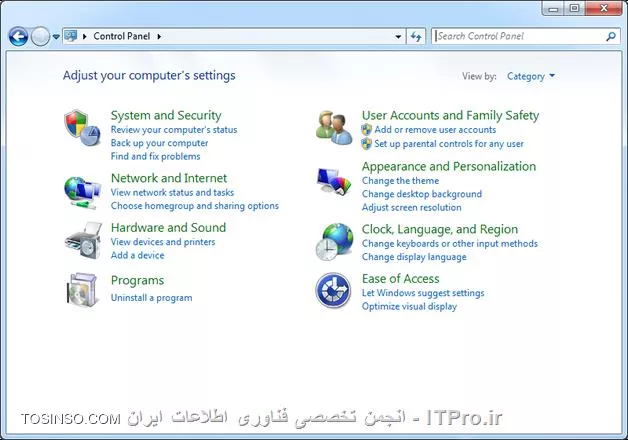

و از Control panel گزینه View network status and tasksرا کلیک کنید

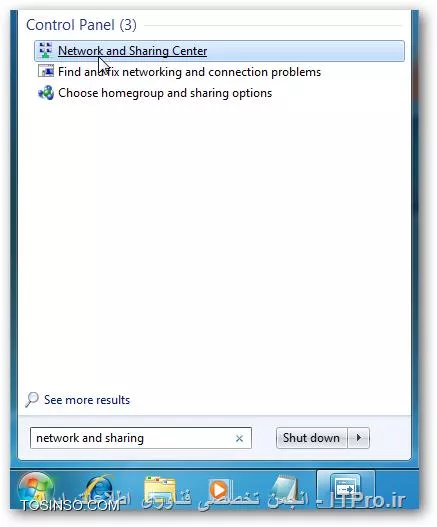

البته میتوانید در ویندوز 7 در منوی استارت سرچ کنید

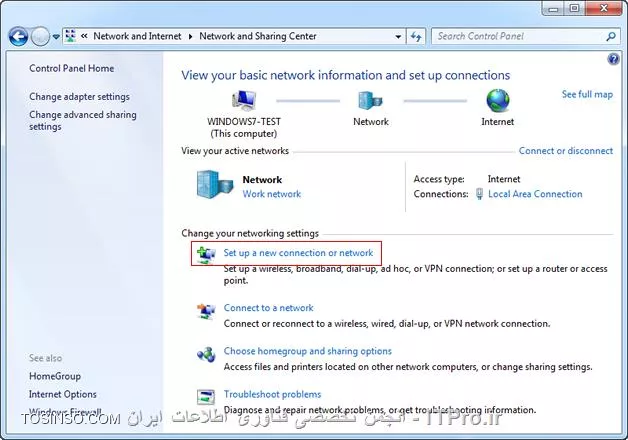

در هر صورت وارد قسمت Network and Sharing Center می شوید(تصویر زیر)
سپس همانند تصویر بالا روی گزینه Set up a new connection or network کلیک کنید.در پنجره باز شده گزینه Connect to the Internet را انتخاب نمایید

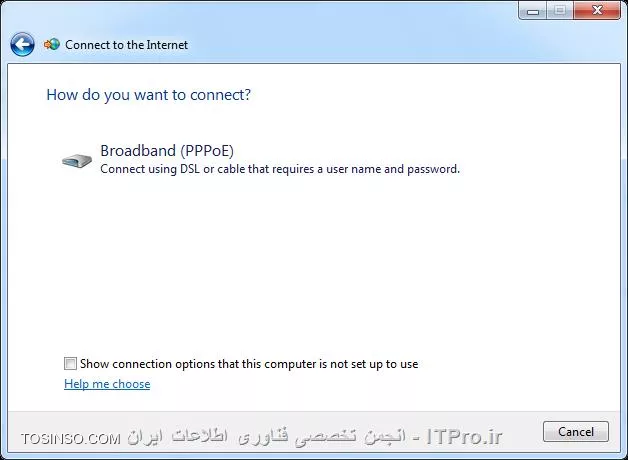

سپس گزینه( Broadband PPPoE) را انتخاب نمایید .
نکته :در این پنجره ممکن است شما گزینه Wireless را هم داشته باشید

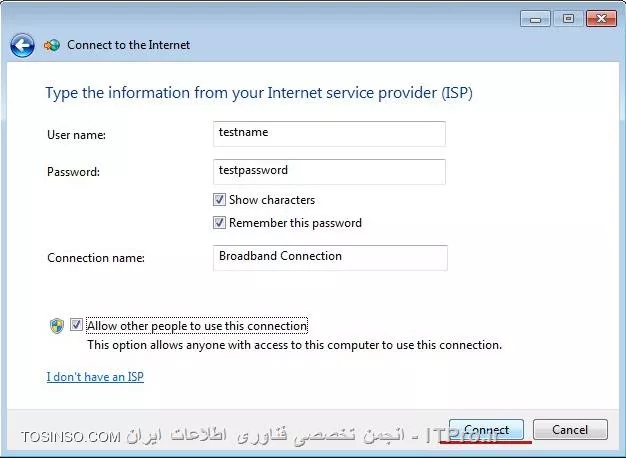

از پنجره باز شده یوزر و پسورد ای که از ISP یا مخابرات جهت برقراری اینترنت اخذ کردید رو وارد کنید سپس یک نام دلخواه انتخاب و دگمه connect را بزنید.

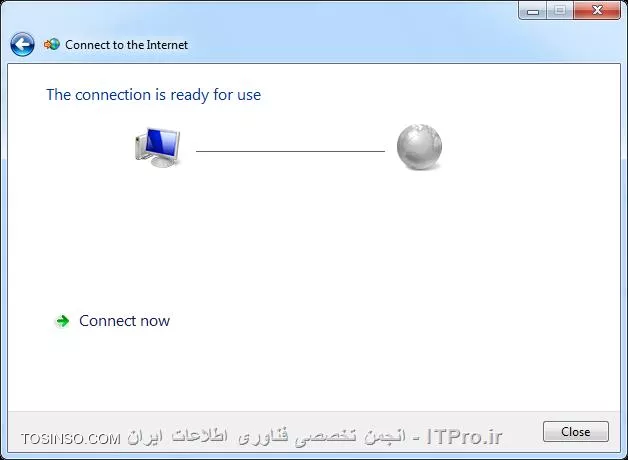

سپس Close

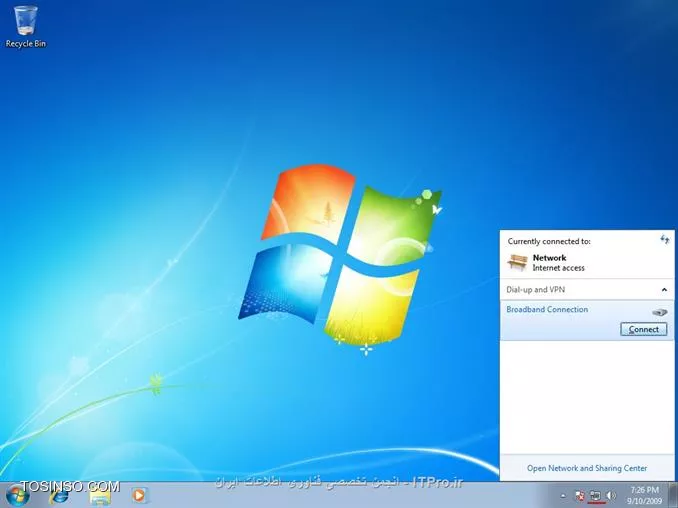

برای مطمئن بودن از ارتباط و کانکت بودن کانکشن ایجاد شده همانند تصویر زیر اقدام نمایید.

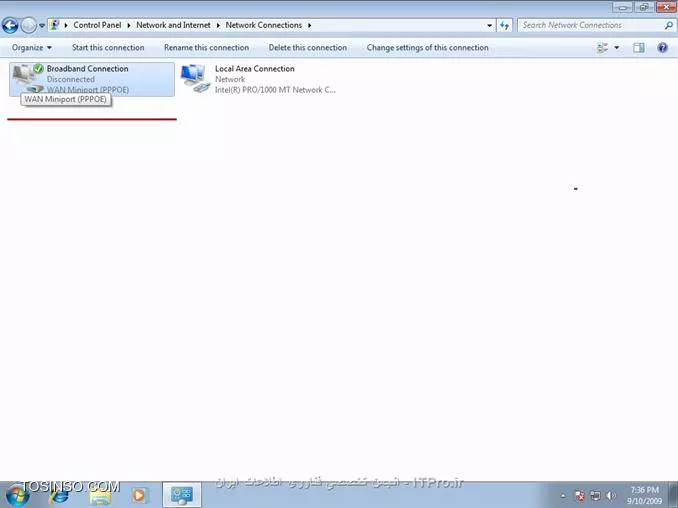

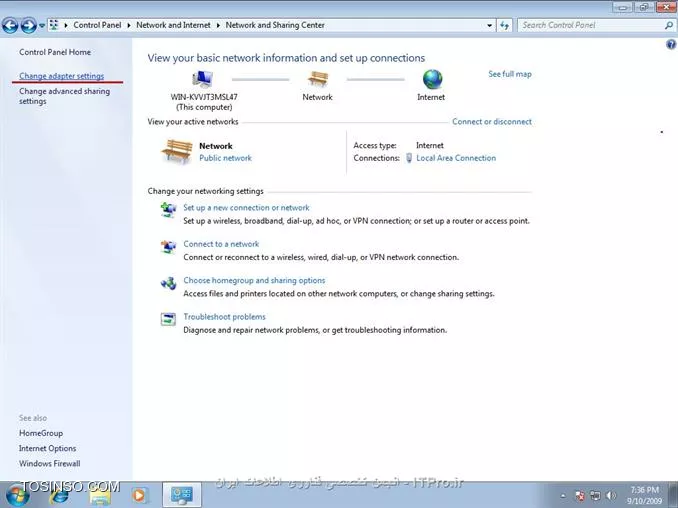

میتوان به آدرسControl Panel و Network and Sharing Center و Network and Internet و Change adapter settings رفت همانند تصویر زیر
و با Double-click کردن روی Broadband Connection ایجاد شده میتوانیم یوزر و پسورد را تغییر و یا با راست کلیک بر روی این کانکشن ارتباط را قطع و وصل نمود.

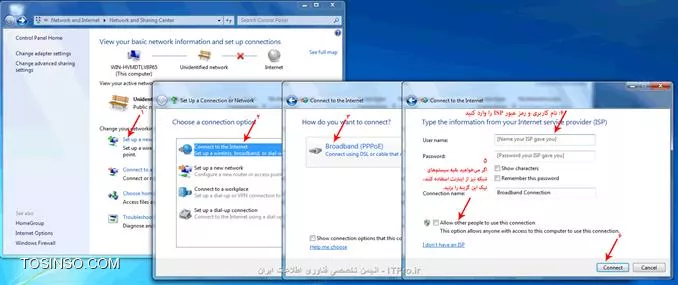

تصویر زیر هم شمای کلی از تنظیمات فوق برای برقراری ارتباط در ویندوز 7

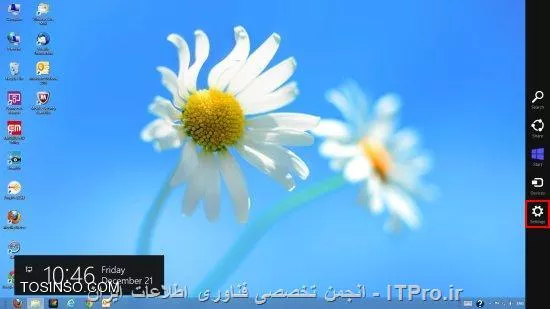

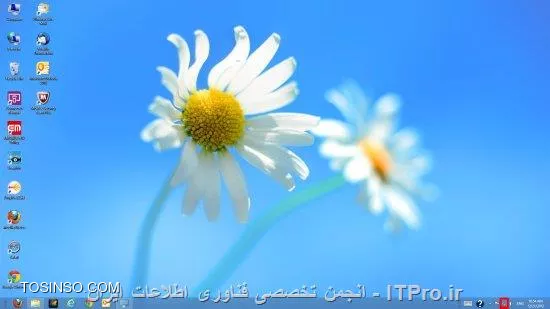

Charm Bar را از سمت راست صفحه دسکتاپ(حرکت موس بر روی سمت راست دسکتاپ) باز نمایید

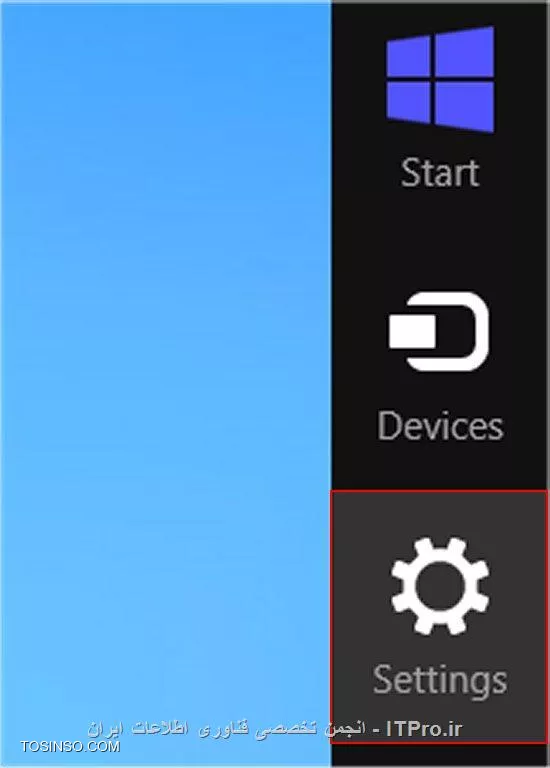

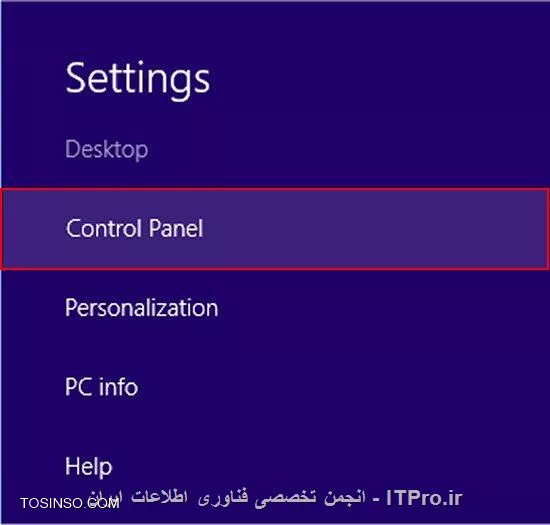

سپس بر روی Settings کلیک کنید

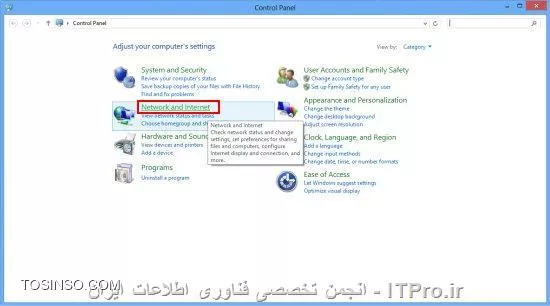

control panel را باز کنید
سپس Network and Internet را انتخاب کنید

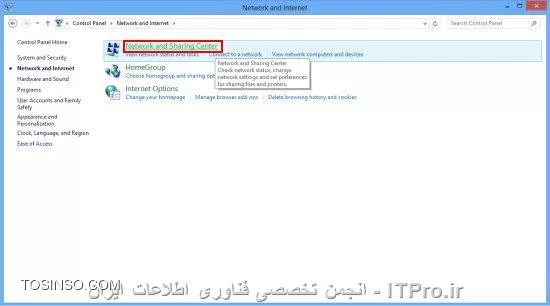

Network and Sharing Center را انتخاب نمایید.

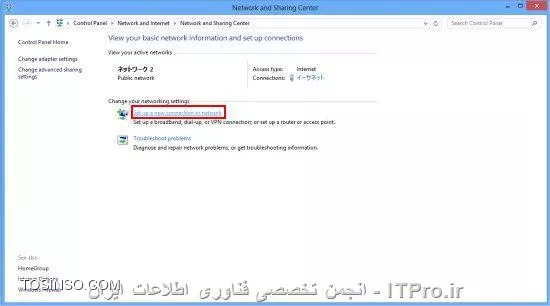

قدم بعدی انتخاب Set up a new connection or network است
سپس گزینه Connect to the Internet را انتخاب کنید

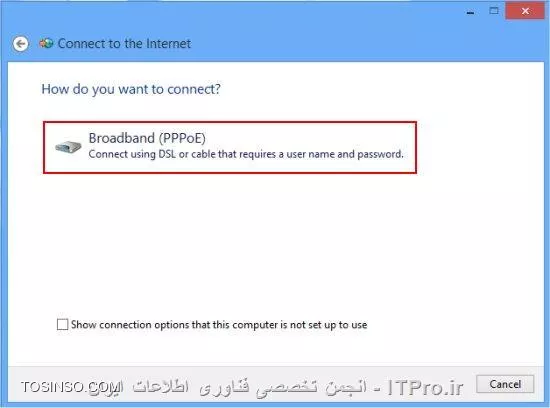

انتخاب کنید گزینه (Broadband PPPoE)

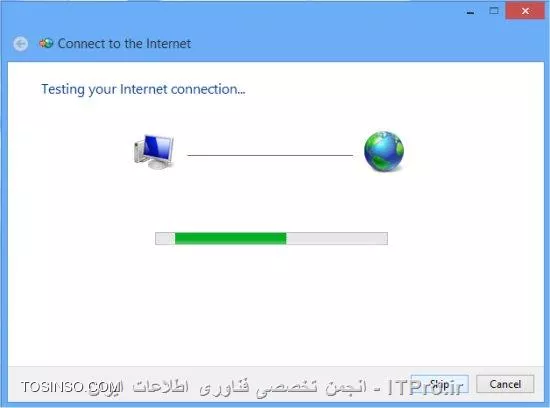

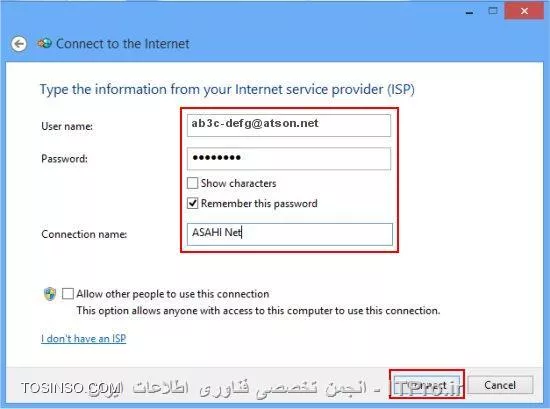

از پنجره باز شده یوزر و پسورد ای که از ISP یا مخابرات جهت برقراری اینترنت اخذ کردید رو وارد کنید سپس یک نام دلخواه انتخاب و دگمه connect را بزنید.

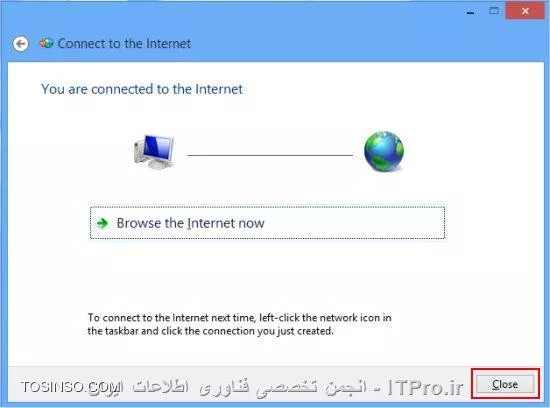

سپس close را بزنید

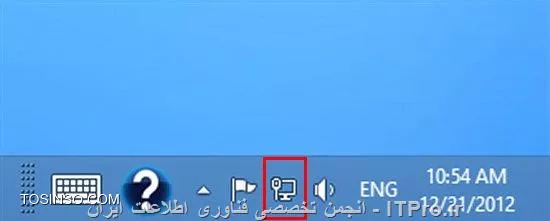

برای قطع ارتباط

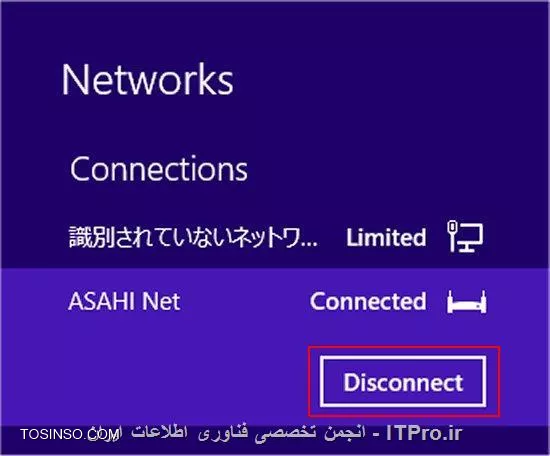

و در نهایت دگمه Disconnect را بزنید
توضیح کلی :اون Connection ای که در تصاویر بالا برای ویندوز های مختلف ایجاد کردیم (در حالت Bridge) ، یه جورایی حالا باید همون کانکشن رو توی مودم بسازید و DHCP مودم رو Enable کنید(این یعنی دیگه Bridge نمیخواهید و شما باید از ساختار PPPOE استفاده کنید) اینجوری با روشن شدن مودم اینترنت پخش میشه بدون نیاز به Connect کردن و اگه مودم به سویچ وصب بشه به تمام port های سوئیچ اینترنت میده و تمام کامپیوتر ها که از همون مودم دارن آی پی میگیرن اتو ماتیک اینترنت دارن بدون هیچ تنظیمی در سوئیچ و هیچ Connection دیگه ای.

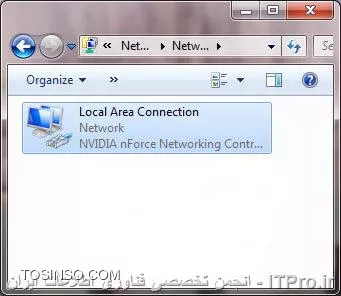

ابتدا مودم را به یکی از کامپیوترها به طور مستقیم و با کابل شبکه متصل کنید و مودم را روشن کنید.در آن کامپیتور وارد Control panel شوید و سپس به Network Connections رفته و روی کانکشن Local Area Connection کلیک راست کنید و Properties را انتخاب کنید. سپس گزینه Obtain an IP Address automatically را انتخاب کرده و همه پنجره‌ها را OK کنید.همانند تصویر زیر عمل کنید
مودم ها معمولاً به صورت By Default دارای IP 192.168.1.1 و یا IP 192.168.0.1 هستند مگر اینکه IP چیز دیگری باشد و یا کسی آی پی را عوض کرده باشد.در هر صورت نگران نباشید مرورگر خود را باز کرده و آی پی 192.168.1.1 را وارد کنید اگر آی پی مودم همین باشد پنجره یوزر پسور میآید و از شما میخواد برای ورود به کنسول مودم یوزر و پسورد را وارد نمایید

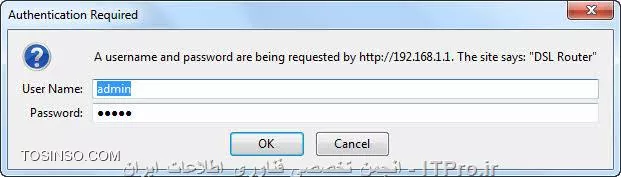

همانطور که در تصویر مشاهده مینمایید تقریباً یوزر و پسورد تمامی مودم ها یکسان admin می باشد.اگر آی پی 192.168.1.1 باز نشد میتوانید توسط دستور ipconfig در محیط CMD ببینید Default Geatway شما چیست و همان آی پی میشود آی پی مودم شما.از اینجا به بعد داستان بستگی به نوع و مدل مودم شما داره تقریباً همه مودم ها شبیه به هم هستن اما یه سری ها از نظر شکل ظاهری منو ها و ظاهر داخلی نرم افزاری شون متفاوت هست برای همین من به صورت کلی و جامع تو ضیح میدم تا بتونید روی همه مودم ها انجام بدید.در قسمت سمت چپ روی Advanced Setup و سپس آیتم WAN کلیک کنید تا صفحه زیر باز شود. روی گزینه ADD کلیک کنید.

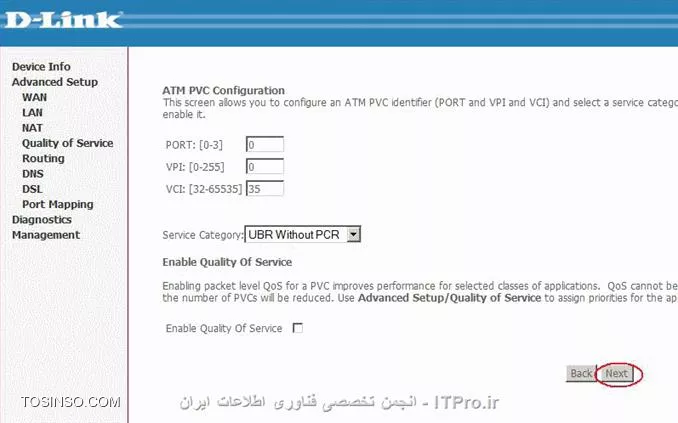

در تصویر بعد قسمتی هست به نام VPI و VCI که باید دارای مقادیری باشند مقادیر متداول آن در ایران 0 و 35 برای اکثر سرویس دهنده ها و 8 و 35 می باشد

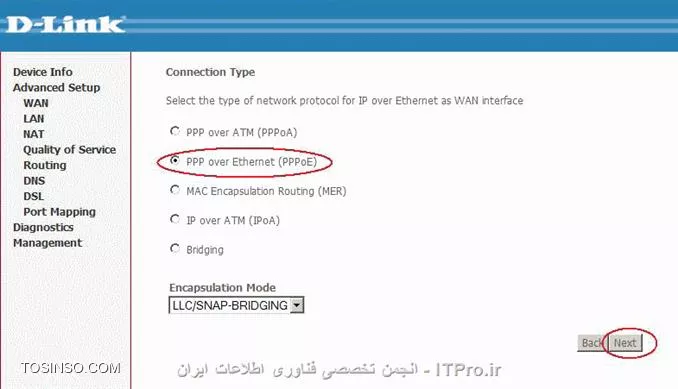

در قسمت بعد گزینه PPP Over Ethernet PPPoE را انتخاب و آیتم Encapsulation Mode را روی LLC میگذاریم و روی دکمه Next کلیک کنید.

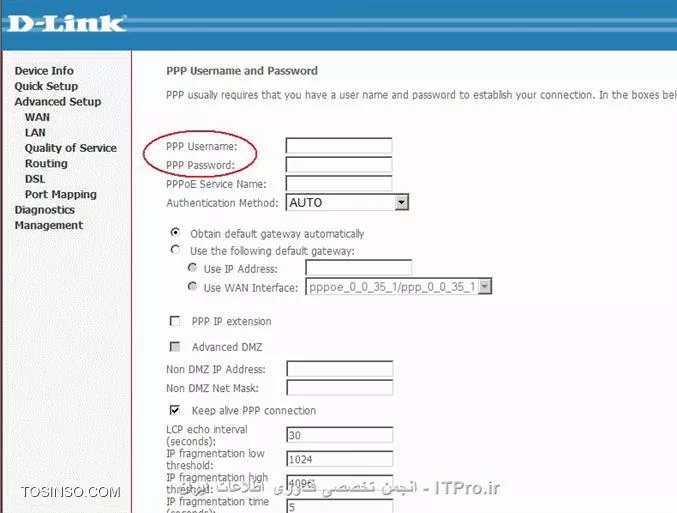

در این قسمت (Username و Password) مربوط به سرویس اینترنتی را که خریداری کرده اید در فیلد های PPP Username و PPP Password را وارد کنید، سایر گزینه ها را بدون تغییر بمانند و روی Next کلیک کنید.

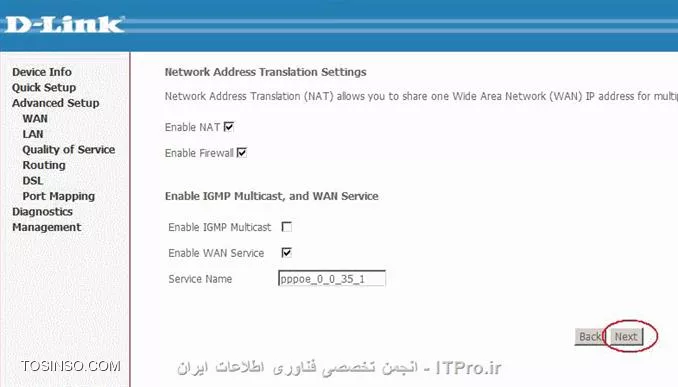

در تصویر بعد حتماً تیک Enable Nat را بزنید (همانند تصویر زیر)

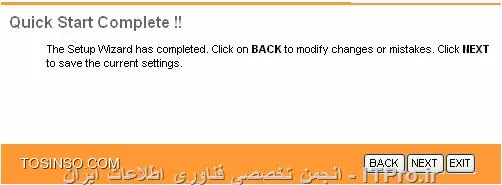

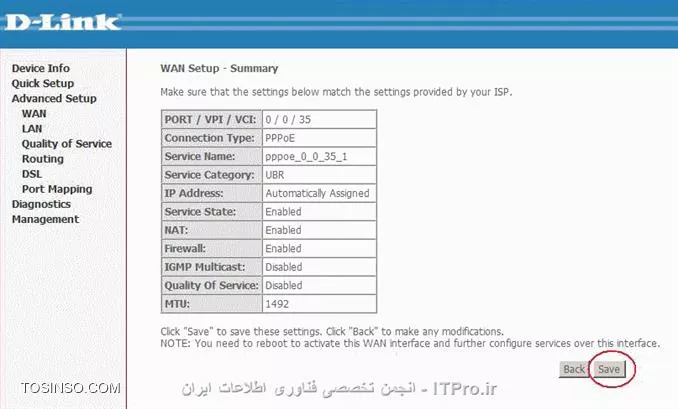

سپس خلاصه ای از تنظیمات نشان داده میشود. جهت تایید نهایی روی دکمه Save کلیک کنید

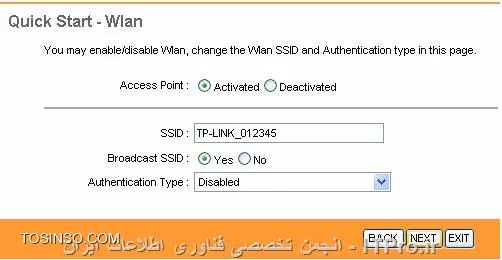

سپس مجدد به صفحه ابتدایی WAN که در ابتدا رفته بودیم باز میگردیم ،روی گزینه SAVE/REBOOT کلیک کنید.بعد از حدود 2 دقیقه مودم Reboot شده و به اینترنت متصل خواهد شد.از قسمت Internet و wireless میتوانید تنظیمات وایرلس را انجام دهید

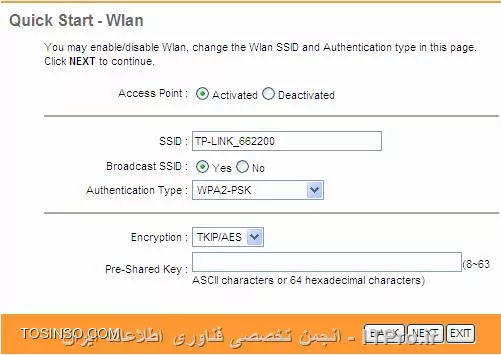

توضیح: SSID نام وایرلس شما هست که اون نام رو میتونید تو موبایل یا تو لب تاپ هاتون ببینید و بهش وصل شید.اگر broadCast SSID به صورت No باشد دیگر این نام برایهیچ دستگاهی نشان داده نمیشود (پیشفرض yes می باشد) authentication در چند مدل میتواند باشد این قسمت برای امنیت وایرلس شما هست که دیگران نتوانند از وایرلس شما استفاده کنند.Wep,Wpa,Wpa2, و ... چندین مورد از این قسمت می باشند .
WPA2 را انتخاب میکنیم تا صفحه ما به شکل زیر در آید
سپس یک رمز از 8 کارکتر تا 63 کارکتر بهش میدیم که این رمز (رمز Wifi ما هست) سپس NEXT میزنیم تا بتوانیم از Wireless با امنیت هم استفاده کنیم.
پیشنهاد میشود برای سهولت در کار از RUN WiZARD استفاده کنید تا مرحله به مرحله کارتون بره جلو.حالا که تونستیم مودم رو به صورت PPPOE تنظیم کنیم فقط کافیه اون رو به سوئیچ وصل کنیم و تمام سیستم های دیگه هم آی پی به صورت اتومات(Optain)دریافت کنن در این صورت تمامی کامپیوتر ها ایترنت دارن
اما اگر بخواییم یکی از این سیستم ها اینترنت نداشته باشد ولی به شبکه متصل باشد کافی است آی پی در رنج مودم برای سیستم مورد نظر Set کنیم ولی قسمت Default Gateway را خالی بگذاریم نکته:آی پی Default Geatway همان آی پی مودم ADSL می باشد.ضمناً جهت Share کردن اینترنت در شبکه و مدیریت روی آن میتوانید از لینک زیر استفاده کنید
