نیازمندی های شبکه کردن یک ساختمان 20 طبقه
سلام به استادان گل ، .مثلا یک ساختمان 20 طبقه داریم و قصد شبکه کردن کل ساختمان را داریم ، بهترین کار چیست؟و چه وسایلی نیاز داریم چرا؟؟
10 پاسخ
درسته شدنیه من فرضم این بود که کلاینت ها تون بیشتر باشن! من پیشنهاد می کنم قبل از Start کارتون (هرچند اگر کاملا مسلط هستین) سری مقالات مهندس نصیری در خصوص آموزش مبانی شبکه که حدود بیست و سه چهار قسمت هست رو یه مطالعه بکنید. مواردی ام که بنده عرض کردم در نظر داشته باشین! در باره هرکدوم از اون موارد هم توی سایت مقالاتش هست! انشالا اون طرف هم اگر بودین باز ما در خدمت باشیم و بتونیم کمکتون کنیم یا حتی از تجربیات شما هم استفاده کنیم!
داداش من قراره مهاجرت کنم این کاریه که تو استرالیا یکی از اشنایانم گرفته میخام بدونم مگه نمیشه؟؟چرا اشتباه بکنم؟
منظورم هر طبقه 15 سیستم عزیزم
با سلام
دوست من با توجه به حجم سیستم ها از Wireless استفاده نکنید و بهتره از Cable استفاده کنید.
دو مدل شبکه داریم شبکه گروپ و شبکه دومین(Work Group & Domain)
شبکه گروپ نیازی به سرور نداره و هر کامپیوتر کار خودش رو انجام میده
شبکه دومین نیاز به سرور و تنظیمات خاصی داره...
با توجه به تعداد سیستم ها تون از work Group استفاده نکنید بهتره و باید جهت مدیریت بهتر و بی دردسر تر از Domain استفاده کنید

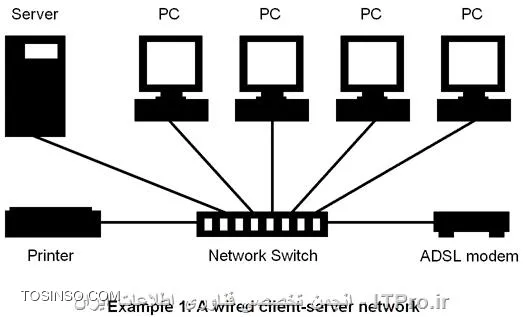

شکل کلی شبکه شما شبیه تصویر زیر هست
البته فقط یک سرور برای کل شبکه نیاز دارید

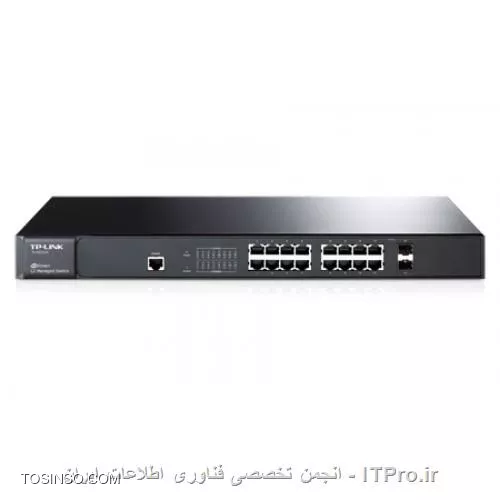

برای هر طبقه یک سوئیچ 16 پورت میخوایی مثل تصویر زیر هر سوئیچ تقریباً 100 هزار تومن هست
البته میتونی 24 پورت بزاری چون ممکن هست تعداد سیستم های داخل هر طبقه اضافه بشن
سپس هر سوئیچ رو از طریق پورت UP Link میتونی به همدیگه وصل کنی و در نهایت سرور هم وصل کنی به یکی از این پورت ها.
البته راه کار زیاده اما من خیلی خلاصه گفتم.
اما وسائلی که برای راه اندازی حداقل نیاز داری :

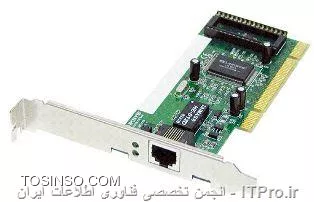

كارت شبكه PCI
که تقریباً روی هر سیستم و لپتاپ موجود هست.

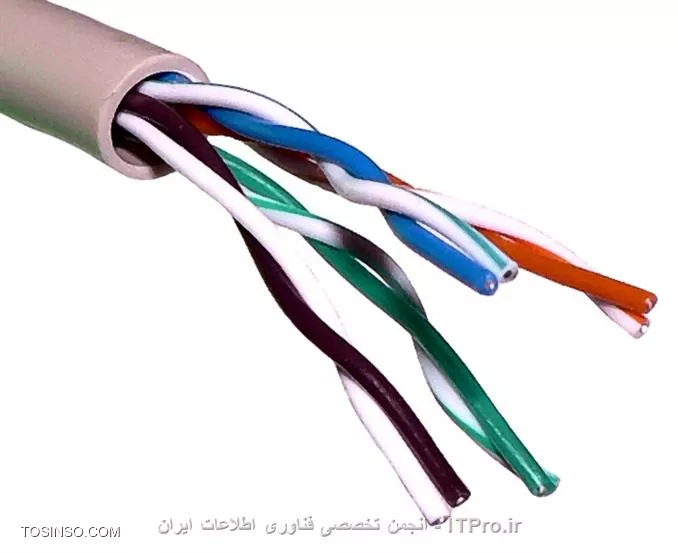

كابل شبكه CAT5 به متراژ مورد نياز
متداولترين نوع کابلی که در انتقال اطلاعات استفاده می گردد ، کابل های بهم تابيده می باشند. اين نوع کابل ها دارای دو رشته سيم به هم پيچيده می باشند. بدين ترتيب امکان تاثير پذيری اين نوع کابل ها از کابل های مجاور و يا ساير منابع خارجی کاهش خواهد يافت کابل های بهم تابيده دارای دو مدل متفاوت Shielded) روکش دار ) و Unshielded ) بدون روکش ) می باشند.
کابل دارای چهار زوج سيم بوده و درون يک روکش قرار می گيرند. هر زوج با تعداد مشخصی پيچ تابانده شده ( در واحد اينچ ) تا تاثير پذيری آن از ساير زوج ها و ياساير دستگاههای الکتريکی کاهش يابد

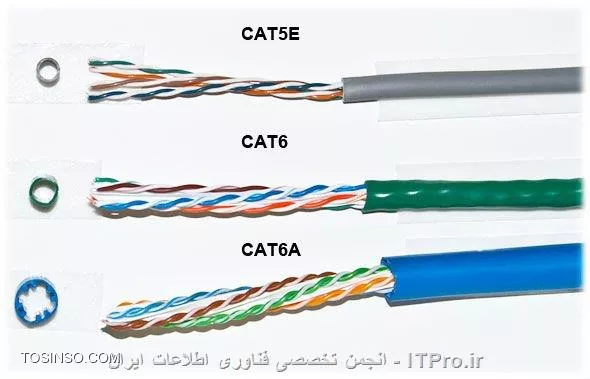

این کابل ها در دو مدل کت فایو CAT5E و کت سیکس CAT6 ارائه می گردند .
البته انتخاب نوع کابل بستگی به میزان نویز و طول مسافت در محیط هم داره.

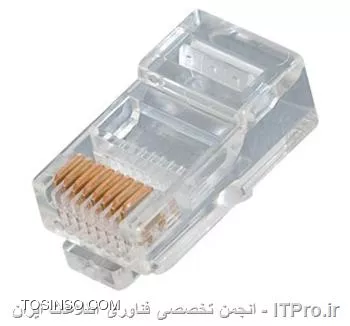

سوكت شبكه ( سرسيم ) از نوع RJ45

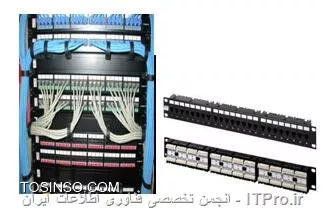

پچ پنل قطعه ای مستطیل شکل است که داخل رک قرار می گیرد و محل جمع آوری کابلها است.
رک
گاهی اوقات تعداد سوئیچ ها و روتر های موجود در شبکه زیاد شده و به فضایی برای مراقبت و نگه داری از آنها نیازمندیم که به این فضا رک میگویند .رکها عموماً فلزی با درب شیشه ای هستند و به دو صورت دیواری و ایستاده وجود دارد که بسته به نیاز شبکه در ابعاد مختلفی موجود می باشند. مثلاً برای شبکه های کوچک از رک 5یا 6 یونیت استفاده می شود.
سوئیچ
سوئيچ يکی از عناصر اصلی و مهم در شبکه های کامپيوتری است . با استفاده از سوئيچ ، چندين کاربر قادر به ارسال اطلاعات از طريق شبکه در يک لحظه خواهند بود. سرعت ارسال اطلاعات هر يک از کاربران بر سرعت دستيابی ساير کاربران شبکه تاثير نخواهد گذاشت . سوئيچ همانند روتر که امکان ارتباط بين چندين شبکه را فراهم می نمايد ، امکان ارتباط گره های متفاوت ( معمولا" کامپيوتر ) يک شبکه را مستقيما" با يکديگر فراهم می نمايد. شبکه ها و سوئيچ ها دارای انواع متفاوتی می باشند. سوئيچ هائی که برای هر يک از اتصالات موجود در يک شبکه داخلی استفاده می گردند ، سوئيچ های LAN ناميده می شوند. اين نوع سوئيچ ها مجموعه ای از ارتباطات شبکه را بين صرفا" دو دستگاه که قصد ارتباط با يکديگر را دارند ، در زمان مورد نظر ايجاد می نمايد.

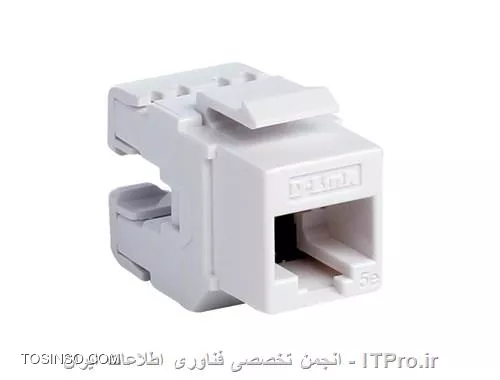

کی استون شبکه KEY STON

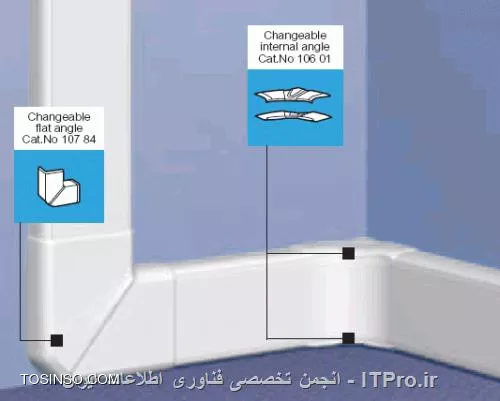

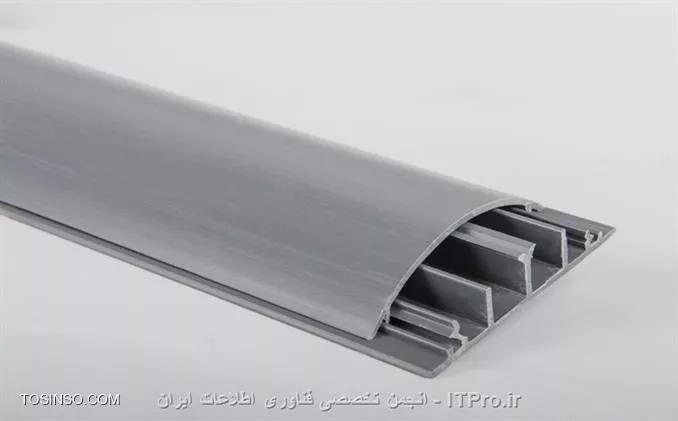

داکت یا ترانک
موفق و پیروز باشید
سلام و عرض ادب و احترام ! عجیبه برام مگه ممکنه یک ساختمان 20 طبقه شامل هر طبقه حداقل 15 کامپیوتر که نزدیک 300 PC و دستگاه میشه رو بصورت خام در اختیار شما قرار بدن که بدون تجربه شبکه راه اندازی کنید ! اینکار به تنهایی خودش چند دوره آموزشی هست ! ولی من خلاصه عرض می کنم ، در وهله اول سوال شما مثل اینه بگیم یادگیری همه دوره های شبکه رو چجوری تو یه سوال خلاصه کنیم؟ اما نیازهای شما :
- کابل کشی Passive شبکه که تخصص خاص خودش رو میخاد و یک دوره کامل به نام Cabling Structure برای کارتون لازم دارید
- هر طبقه به یک سویچ لایه Distribute متصل میشه که بتونه طبقات رو به هم متصل کنه ( به سویچ Core )
- یک طبقه بصورت مرکزی وظیفه متمرکز سازی ساختار سویچینگ رو بر عهده داره ( سویچ Core ) ساختار سه لایه سیسکو
- سرورهای سخت افزاری برای مرکز داده یا اتاق سرور لازم دارید ! لازمش تخصص در حوزه سخت افزار
- نیازمند دانش در خصوص سیستم عامل ها و مجازی سازی و ... هستید
- راه اندازی سرویس های شبکه رو باید بلد باشید
- باید بدونید کجا اکسس پوینت بیارید و کجا کابلی استفاده کنید و ...
- در کل عزیز دل !!! واقعا سوالتون نابجاست ...
سلام اول از همه خودم رو کاملا از این لفظ ها که استاد و... اینها کاملا جدا کنم!ببینید با توجه به گستردگی که شما دارین می گین قطعاً نیازمند راه اندازی Domain هستین. ببینید این بسته به نیاز سازمانتون متفاوت هست اما اگه کلی بخوام بگم از سخت افزار لازم و تجهیزات (همون لایه فیزیکی در واقع) شروع باید کرد.خب با توجه به تعداد کلاینت ها تون و وسعت سازمانتون شما نیازمند به خرید کابل شبکه تعدادی سوئیچ و حتی سوئیچ های لایه 3 و حتی در صورتی که شعب دیگری در شهرستان ها و جا های دیگه دارین، نیازمند Router هم هستید. حتی چون سازمانی 20 طبقه رو مثال زدین توی همون جت هم می تونه کارایی داشته باشه! ضمن این که تو ساختار IP دهی تون حتماً باید از ساختار Subbneting هم استفاده کنید .
به دلیل گستردگی شبکتون حتما نیازمند سرویس DHCP هستین و برای مدیریت بهتر مواردی چون Firewall ها و مدیریت اینترنت به سرویس های جانبی دیگه ای هم مثل TMG یا کریو هم نیازمند هستین. و همچنینی برای هر قسمت از سازمانتون هم باید یک سری Po;icy های خاص خودشون رو تعریف و اعمال کنین.شما قطعاً نیازمند پیاده سازی ساختار فایل سرور برای بحث منابع اشتراکی خودتون خواهید بود و توی این مسیر حتماً باید Permission ها یا سطوح دسترسی رو هم با Plan ی دقیق پیاده سازی کنین. برای مدیریت دقیق تر Admin اصلی شبکه باید سرویس هایی مثل RRAS رو هم راه اندازی کنین تا مثلا در ایام تعطیلی یا ... در نبودتون از راه دور و به صورت Remote بتونید شبکه خودتون رو مدیریت کنید.و خب قطعاً یه همچین سازمان بزرگی با این گستردگی برای خودش اتوماسیون اداری و یرویس های تحت وب رو هم نیاز منده که برای اون باید ساختار IIS رو پیاده سازی کنید.تمت مواردی رو که ذکر کردم همه و همه این موارد به طور دقیق و کامل در انجمن تخصصی فناوری اطلاعات ایران توضیح داده شده.فقط کافیه که یه خورده بگردین!امیدوارم که تونسته باشم کمکی کرده باشم! موفق باشید!
5 تا 10 سیستم نهایتن 15 سیستم
بسیار بسار عالی واقعا موندم چی بگم اولین سایت جامع و کاربردی و اساتید با سواد واقعا از شما اقای خانلری و اقای صادقی نهایت تشکر را دارم ببخشید اگه اسپم شد اما وظیفه دونستم تشکر کنم و از شما اقای نصیری سپاسگذارم
2 راه دارید Wireless و Cable
اما سوال اصلی اینه چند تا سیستم در هر طبقه دارید؟
با سلام
جهت ایجاد یک شبکه به صورت بسیار ساده و اشتراک گذاری فایل ها و فولدر ها و پرینتر میتونید آموزش هایی که در سایت قراردادم رو ببینید.
اشتباه نمی کنید؟ 20 طبقه نهایتاً با 15 سیستم؟
