یک روش tunnelling و ارتباط امن و نسخه انعطاف پذیر تر پروتکل IPsec با پیاده سازی آسان تر، قابلیت های بیشتر، و ارائه خدمات بهتر در واقع VTI IPsec برای ما برقراری ارتباط در سطح WAN و ارسال و مسیریابی Packet ها و Data های مارا به صورت Multicast و Unicast به صورت Encrypted ( رمزنگاری ) شده را فراهم می آورد. قابلیت اعمال NAT, Quality Of Service و access control list در واقع VTI در دو نوع DVTI و SVTI ارائه شده است
SVTI مخفف Static Virtual Tunnel Interface وقتی ما از برای یک ارتباط Site-T-Site از VTI استفاده میکنیم در واقع یک Tunnel برای ارتباط دو شبکه باهم اینکار را انجام میدهیم.زمانی که از SVTI استفاده میکنیم توانایی پیاده سازی یک routing protocol در بین دو شبکه را خواهیم داشت که ترافیک کاربران دو شبکه به سمت هم دیگر مسیریابی شود بدون نیاز به 4 bite اضافی پروتکل GRE
اینکار موجب بالارفتن پهنای باند کاربران می شود.
DVTI مخفف Dynamic Virtual Tunnel Interface ارتباط بسیار مقایس پذیر و امن تر استفاده از مکانیزم Hub-And-Spoke به منظور Tunnel establishing داشتن قابلیت انجام remote-access VPN توانایی استفاده از QoS، NefFlow، Firewall، Radius server توانایی تعریف Per-group و Per-user group و بسیاری از قابلیت های دیگر که DVTI در اختیار ما قرار میدهد

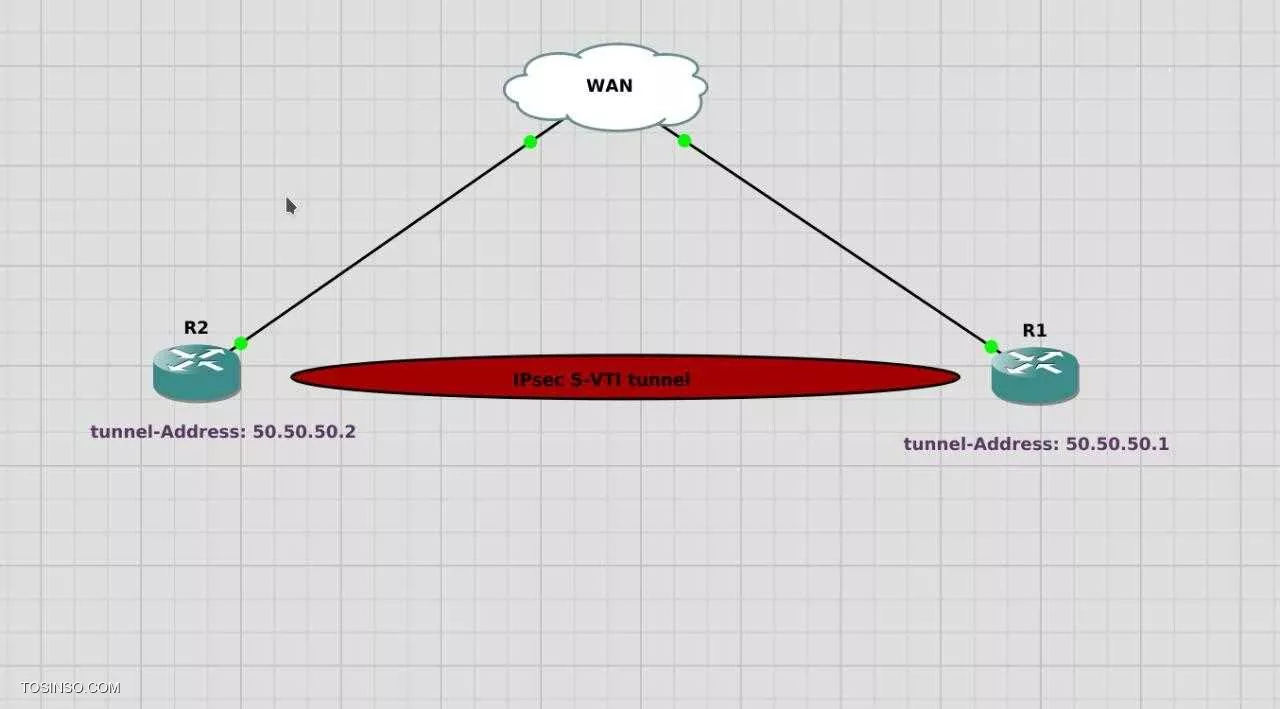

سناریو ما به شکل زیر میباشد که ما نیاز داریم یک S-VTI بین R1 و R2 برقرار کنیم و ارتباط آن هارا به صورت encrypted ردوبدل کنیم
تعریف Profile و تنظیم پارامتر های مختلف برای Tunnelling
crypto isakmp policy 1
encryption 3des
authentication pre-share
group 2
crypto isakmp key Amirhosein address 10.1.1.1 255.255.255.0
crypto IPsec transform-set Cisco1 esp-3des esp-md5-hmac
crypto IPsec profile Cisco
set transform-set Cisco1
تعریف interface tunnel:
interface tunnel 100
tunnel source fasteth 0/0
tunnel destination 50.50.50.1
tunnel mode ipsec ipv4
tunnel protection ipsec profile Cisco
crypto isakmp policy 1
encryption 3des
authentication pre-share
group 2
crypto isakmp key Amirhosein address 10.1.1.2 255.255.255.0
crypto IPsec transform-set Cisco1 esp-3des esp-md5-hmac
crypto IPsec profile Cisco
set transform-set Cisco1
تعریف interface tunnel:
interface tunnel 100
tunnel source fasteth 0/0
tunnel destination 50.50.50.2
tunnel mode ipsec ipv4
tunnel protection ipsec profile Cisco
نوشتن یک Static-Route برای ارتباط site ها باهم در هر دو روتر
ip route 0.0.0.0 0.0.0.0 tunnel 100

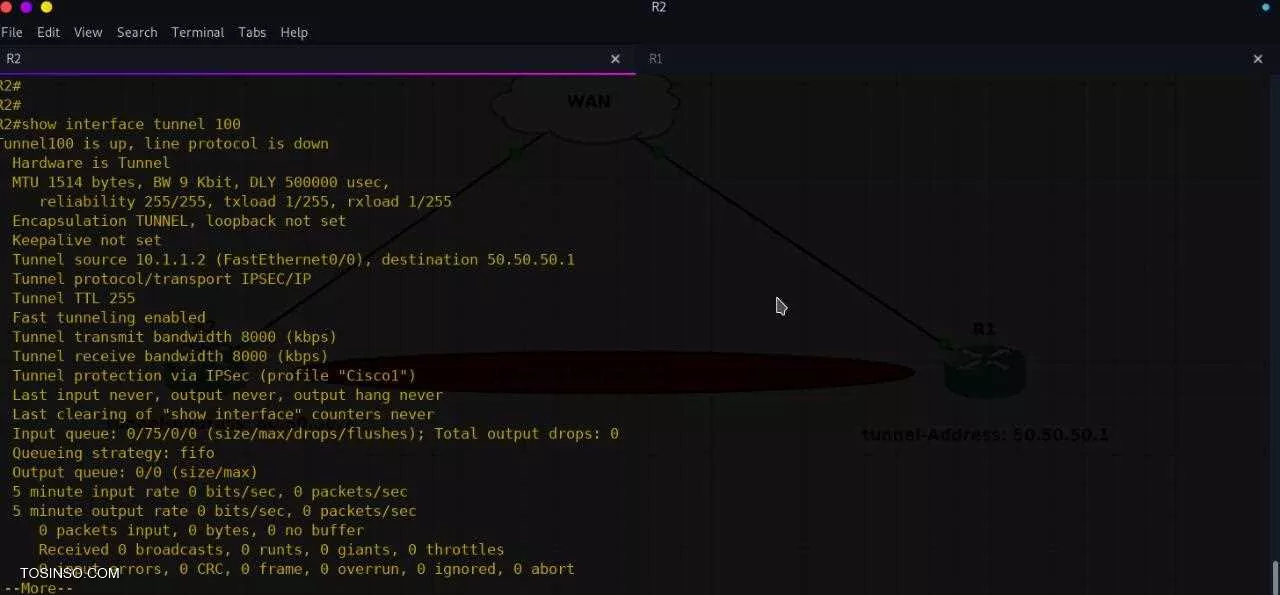

پیاده سازی S-VTI به پایان رسید به بخش verification و دستورات troubleshooting ان میپردازیم:دستور زیر اطلاعات کاملی در رابطه با tunnel که ایجاد کرده اییم به ما میدهد
show interface tunnel 100
دستور زیر نیز session های ایجاد شده را برای ما نشان میدهد
show crypto session
