در صورتی که شبکه ما از یک subnet تشکیل شده باشد و کامپیوتر های شبکه در یک رنج مشخص قرار داشته باشند یک DHCPسرور به تنهایی و به راحتی میتواند عمل تخصیص ip و دیگر تنظیمات TCP/IP را انجام بدهد.حال اگر در شبکه ی مورد نظر از Router استفاده شود و شبکه بیش از یک subnet داشته باشد شرایط متفاووت از شرایط بالا می شود.در اینجا بدلیل اینکه پیام های BroadCast نمیتواند از روتر عبور کند ؛DHCP سرور تنها توانایی سرویس دادن به یک subnet را دارد.هدف ما این است که با استفاده از یک DHCP سرور بتوانیم به چندین سابنت IP اعطا کنیم.برای حل این مساله چند گزینه میتواند به ما کمک کند :
بجز گزینه چهارم گزینه های دیگر گزینه های مناسبی می باشند...روش چهارم بدلیل احتیاج به سخت افزار بیشتر پیشنهاد نمی شود.البته در روش دوم عبور تمامی پیام های BroadCast از روتر ها،میتواند در بالا رفتن ترافیک شبکه موثر باشد.برای پیاده سازی DHCP Binding به تعداد سابنت ها نیاز به interface می باشد.
بدین صورت که هر کارت شبکه به subnet خود متصل شده و در DHCP سرور برای آن یک اسکوپ تعریف شود.سپس کارت شبکه ها را به یکدیگر Bind کرده و در نتیجه DHCP میتواند به هر سابنت IP مختص به رنج خودشان را تخصیص دهد.(Bind در واژه به معنی پیوستن به هم می باشد).

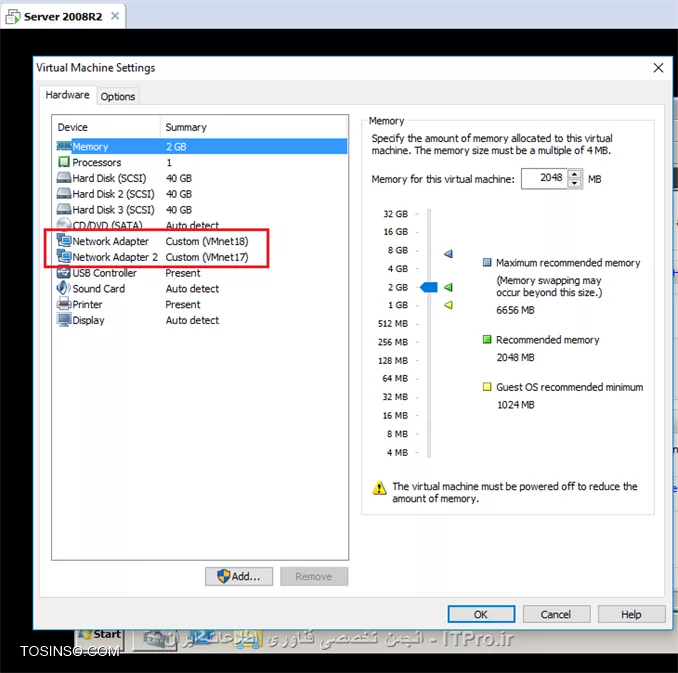

در این سناریو ما از دو کامپیوتر به نام های win7-1وwin7-2 به عنوان کلاینت (که در دو سابنت مجزا قرار دارند) و از یک سرور بنام server 2008R2 که در آن سرویس DHCP نصب شده است استفاده میکنیم.در ویندوز سرور 2008R2 دو کارت شبکه تعریف شده است و بر روی آنها دو ip استاتیک ست شده است که تصویر پیکربندی آن را در زیر مشاهده میکنید :

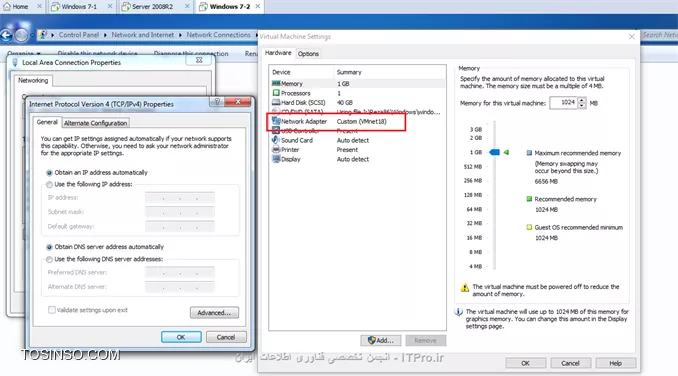

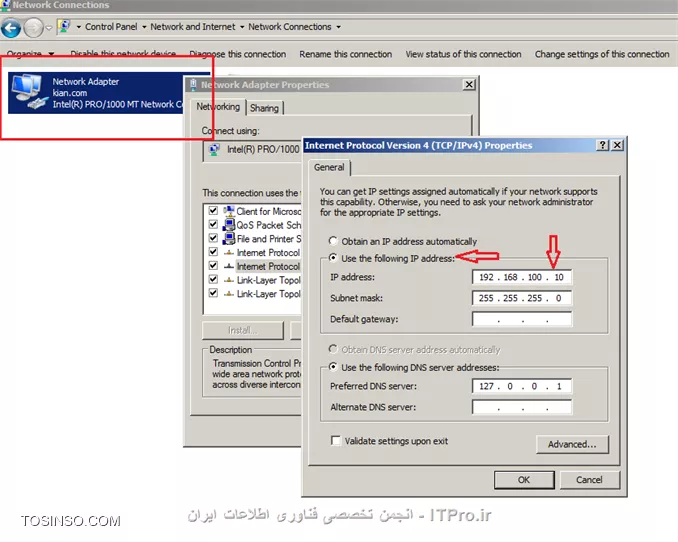

اینترفیس Network Adapter در ویندوز server 2008R2 ما دارای ip استاتیک 192.168.100.10 می باشد که به سوئیچ VMnet18 متصل شده است.ویندوز کلاینت win7-2 ما نیز به همین سوئیچ متصل است.(در نرم افزار vmware workstation میتوانیم از VMnet ها به عنوان سوئیچ استفاده کنیم)در این تصویر میبینیم که کلاینت win7-2 به VMnet18 متصل شده است.تنظیمات TCP/IP را نیز میتوانید مشاهده کنید.

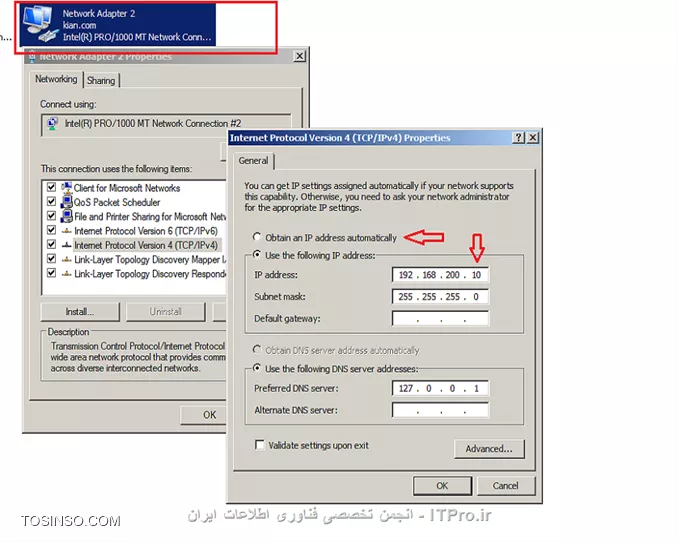

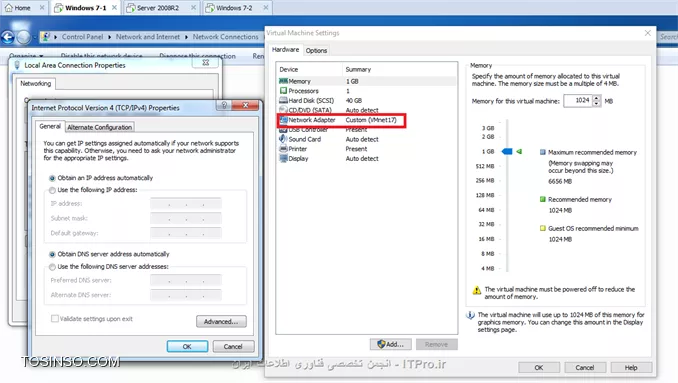

اینترفیس Network Adapter2 دارای ip استاتیک 192.168.200.10 می باشد که به سوئیچ VMnet17 متصل شده است.ویندوز کلاینت win7-1 ما نیز به همین سوئیچ متصل است.در این تصویر میبینیم که کلاینت win7-1 به VMnet17 متصل شده است.تنظیمات TCP/IP را نیز میتوانید مشاهده کنید.

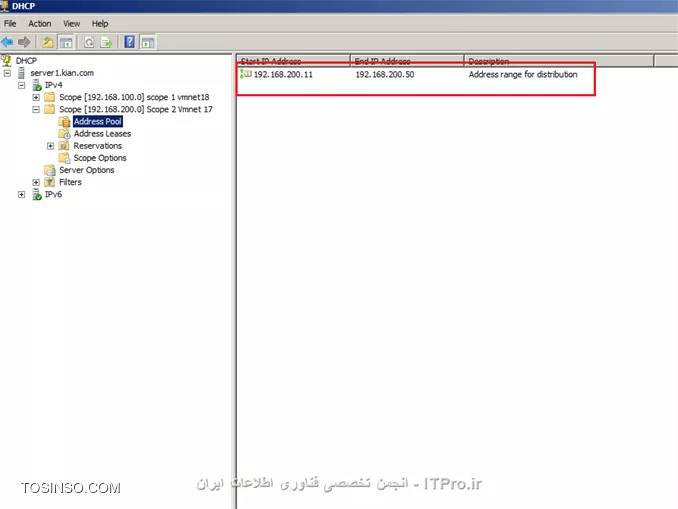

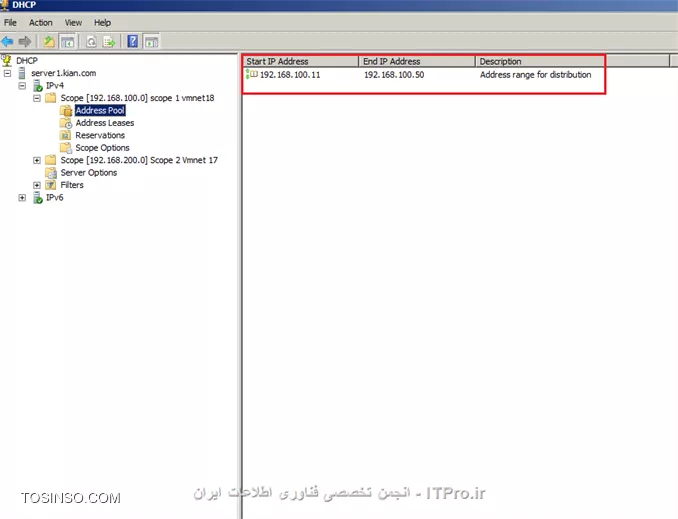

پس از پیکربندی سخت افزاری کلاینت ها و سرور باید به سراغ کانفیگ کردن تنظیمات DHCP در ویندوز سرور برویم.برای این کار دو اسکوپ که هرکدام به یک کارت شبکه اشاره میکند می سازیم.در تصویر زیر scope ها و پیکربندی آنها را مشاهده میکنید:

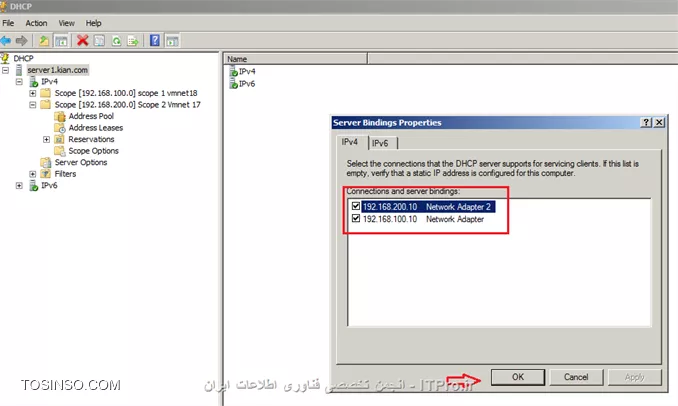

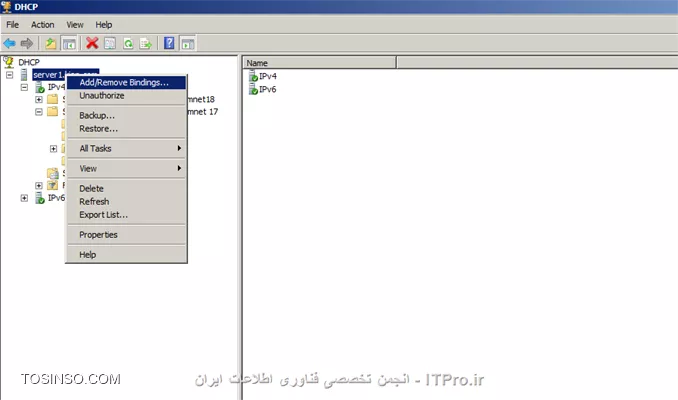

درنهایت به سراغ Bind کردن دو کارت شبکه میرویم.برای این کار بر روی سرور راست کلیک کرده و گزینه مورد نظر را انتخاب میکنیم.سپس در کادر باز شده کارت شبکه هایمان را انتخاب میکنیم.

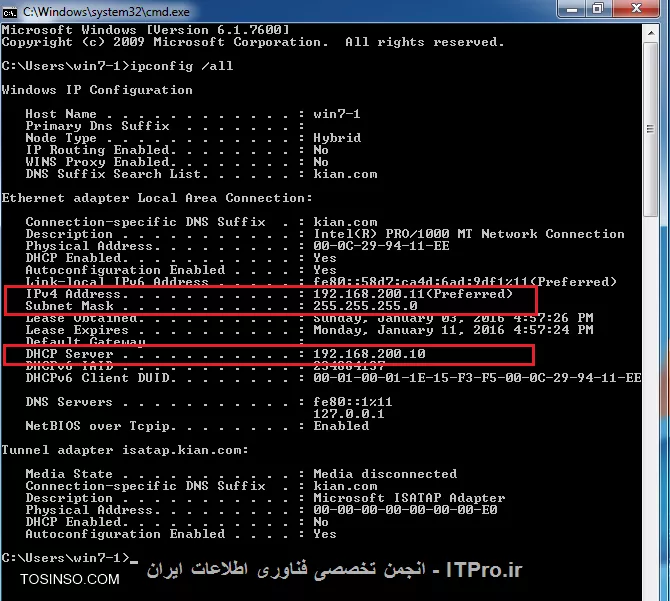

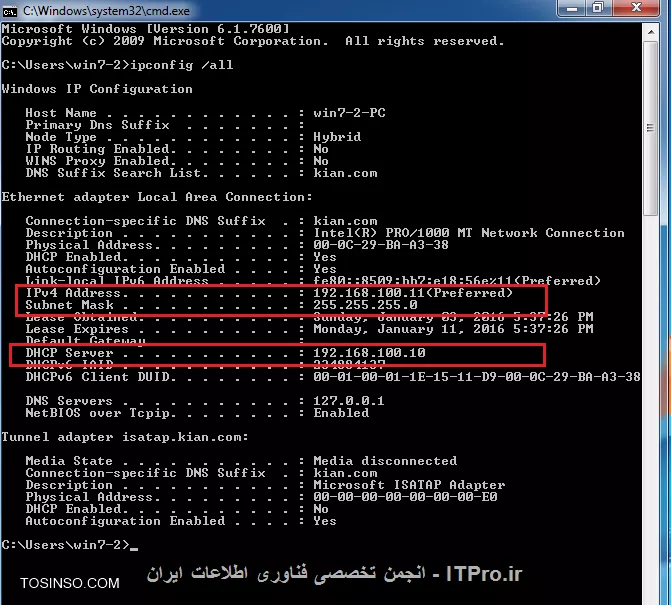

در آخر نیز میتوانید مشاهده کنید که دو کلاینت ما که که در ساببنت های مجزایی قرار داشتند؛IP مورد نظر را تخصیص نموده اند.
ممنون که وقت خود را در اختیار خواندن این مقاله گذاشتید.
