تفاوت اتصال DTE و DCE در Packet Tracer
سلام ، تفاوت اتصال سریال DTE و DCE که در Cisco packet tracer برای اتصال روتر ها به هم استفاده میشه چیست؟
7 پاسخ
سلام
لینک زیر را مشاهده کنید مهندس نصیری کامل توضیح دادن
آموزش: چگونه Serial Interface های روتر سیسکو را پیکربندی کنیم ؟ منظور از DTE و DCE چیست ؟
و در آخر
در یک ارتباط سریال در تجهیزات سیسکو حتما باید یک سمت DTE و یک سمت DCE باشد. درست متوجه شدم؟
این سرعت(clock rate) پیش فرض چه قدر است؟ و حداکثر سرعتی که می توانیم به عنوان clock rate تنظیم کنیم چه قدر است؟
بطور کلی اهمیت و کاربرد اصلی بحث DTE و DCE بر روی کابلهای سریال زمانی مورد توجه قرار میگیره که شما با یک Service Provider یا یک سرویس دهنده مثل ISP ٬ مخابرات یا ... در ارتباط هستید. و در واقع چون اونه که بشما داره سرویس میده٬ پس اون نرخ Clock Rate رو مشخص میکنه و تبدیل به DCE میشه و Clock Rate روی کانکشن رو رسما اعلام میکنه و شما چون سرویس گیرنده٬ ترمینال و یا همان DTE هستید فقط حرف گوش کن هستید!

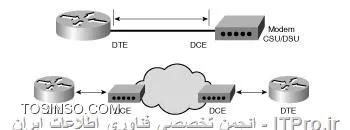

این شکل نمای کلی را نشان میدهد:
CSU/DSU Modem در اینجا میتونه همون سوییچ های در سمت Service Provider باشه که Clock Rate رو تعیین میکنه و روتر ها هم که شما(DTE) هستید. Cloud هم لینکها و ارتباط مختلف مخابراتی هستند (مثل Frame Relay) که وظیفشون اتصال دو Modem مخابراتی هست و در نتیجه برقراری ارتباط دو روتر شما که مثلا در دو شهر قرار دارند.
در پکت تریسر آزاد هستید هر هردو کابل استفاده کنید؛ تفاوتش در اینه که هر کدام را که انتخاب کنید و اقدام به اتصال آن به روتر کنید٬ سر اول از همان نوع میشود. یعنی اگر Serial DCE انتخاب کنید٬ سر کابل DCE خواهد شد. و اگر Serial DTE انتخاب بشه٬ انتهای کابل DCE میشه. اینو میتونید از روی آیکن Clock که همیشه در سر DCE کابل ظاهر میشه متوجه بشید. این دوتا کابل رو از هم جدا گذاشتن تا حتما نیاز به زدن دستور Clock Rate برای مشخص کردن DCE و DTE نباشه و صرفا با اتصال کابل یک سر آن DCE و با یک مقدار Default Clock Rate مقدار دهی بشه و سر دیگر نیز بصورت خودکار DTE بشه.
برای تشخیص DCE یا DTE بودن دستور روبه رو را روی هر دو روتر اجرا کنید:
Router# show controllers serial x/y/z
با سلام.
بطور کلی در ارتباط بین دو دیوایس مثل روترها که (غالبا) از کابل سریال استفاده میکنند٬ آن سر کابل که در سمت سوییچ های Service Provider است٬ بصورت DCE تنظیم میشه و سر دیگر که سمت Terminal است خود به خود٬ DTE. روی سر DCE کامند Clock Rate زده میشه که کار هماهنگ کردن سرعت اتصالات سریال بین روتر مرزی شما با روتر یا سوییچ Service Provider رو داره.
البته این موارد در محیط لابراتور استفاده زیادی نداره. ضمنا اگر دستورات مربوط به تنظیم DCE زده نشه٬ یک مقدار Default وجود داره که قضیه رو Handle میکنه.
با سلام
تفاوت خاصی نداره فقط سرDCE سرعت یاclock rateرو مشخص می کنه.
سلام
سوئیچ های service provider را متوجه نشدم منظورتون چیست.
پس با این توضیح، لازم است که یک سمت از کامند clock rate استفاده شود تا بر روی آن روتری که این کامند را میزنیم به عنوان DCE باشد و نرخ clock rate را مشخص کنیم.
با این اوصاف چرا در cisco packet tracer دو تا کانکشن با DTE و DCE داریم؟ مگر با تایپ clock rate یک سمت DCE نمی شود و سمت دیگر DTE?
در کل لطفا بیشتر توضیح دهید.
۱) بله. و در IOS های جدیدتر با توجه به نوع سر کابل Connect شده٬ این انتخاب بصورت اتوماتیک انجام میگیره و اینترفیس سریالی که سر DCE کابل به آن وصل شده٬ بصورت دستی قابل تنظیم به DTE نیست و برای اینکار باید یک کابل با سر DTE به آن وصل نمود.
در IOS های قدیمیتر این امکان وجود داشت که دستور Clock Rate از روی اینترفیس حذف بشه و این خودش باعث وجود آمدن مشکل میشد. چون فراموش میشد که در نهایت یک سر ارتباط بعنوان DCE انتخاب بشه٬ بنابراین اینترفیس در وضعیت Up قرار میگرفت ولی Line Protocol در حالت Down باقی میموند.

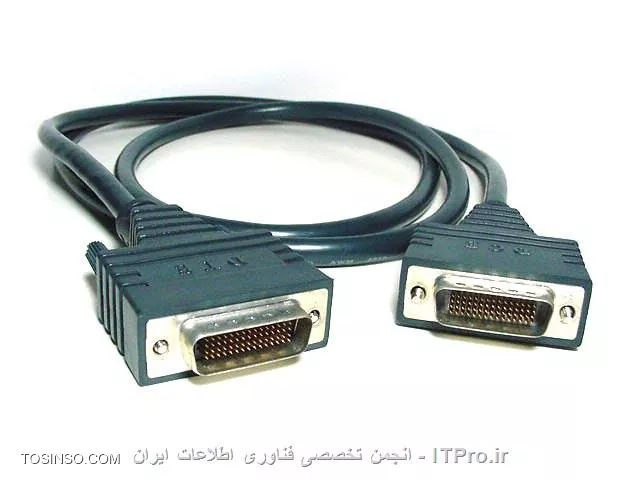

در این شکل همونطور که مشخصه سر سمت راست٬ DCE است و سر سمت چپ DTE.
۲) روی روتر DCE و در اینترفیس سریال مربوطه دستور زیر را وارد کنید٬ بسته به نوع روتر و کابل ارتباطی لیستی از انتخابهای ممکن رو خواهید دید:
Router(config-if)#clock rate ?
مقدار Default هم با همین دستوری که گفتم قابل مشاهده است.
Router# show controllers serial x/y/z
