OSPF چیست و چگونه پیاده سازی می شود؟

Open Shortest Path First یا OSPF یکی دیگر از پروتکل های خانواده IGP می باشد که توسط EITF به عنوان یک استاندارد عمومی ارائه شد. این پروتکل قدرتمند به این دلیل طراحی شد که پروتکل RIP توانایی کار کردن در شبکه بزرگ را نداشت. این پروتکل برای شبکه های IP طراحی شد و از Subnetting پشتیبانی می کند.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
سرفصل های این مطلب
  1. معرفی OSPF
    1. ویژگی های OSPF  چیست؟
    2. جدول های OSPF شامل چه چیزهایی هستند؟
    3. ساختار OSPF چگونه است؟
    4. شبکه OSPF را به چند ناحیه تقسیم کردن مزایای زیر را به همراه دارد:
    5. چند نوع Area در OSPF وجود دارد؟
    6. روتر چه نقش هایی در OSPF ایفا می کند؟
    7. نحوی محاسبه Metric در OSPF چگونه است؟
  2. LSA و RID چه هستند؟
    1. (Link State Advertisements (LSA  چیست؟
    2. عملکرد LSA  در OSPF چیست؟
    3. انواع LSA  در OSPF
    4. مفهوم (Router ID (RID در OSPF چیست؟
    5. بسته های مورد استفاده در OSPF چه چیزهایی هستند؟
    6. مراحل اجرای OSPF شامل چه چیزهایی هستند؟
    7. مراحل ایجاد همسایگی در OSPF چیست؟
    8. پارامترهایی که برای همسایگی OSPF بررسی می شوند ، چه هستند؟
    9. نحوی تبادل اطلاعات Topology چگونه است؟
    10. بررسی مفهوم DR و BDR و نحوی انتخاب آنها در OSPF
  3. تنظیمات اولیه OSPF
    1. OSPF Neighbor States چیست؟
    2. بررسی شبکه های Point to Point
    3. شبکه های (Multi Access (Broadcast چه هستند؟
    4. شبکه های NBMA چه چیزهایی هستند؟
    5. شبکه های (Point to Multipoint (PTMP  چه شبکه هایی هستند؟
    6. شبکه های (Point to Multipoint nonbroadcast (PTMNB چه هستند؟
    7. نکاتی در پیاده سازی OSPF که باید بدانید
    8. OSPF Summarization چیست؟
    9. OSPF Authentication چیست؟
    10. Passive Interface چیست؟
    11. آموزش تنظیمات ساده OSPF
  4. سناریو عملی OSPF
    1. آموزش سناریو راه اندازی OSPF
    2. آموزش راه اندازی Authentication
  5. نکات تکمیلی و VLink
    1. Default Routes چیست؟
    2. بررسی کاربرد و عملکرد Stub Area
    3. Virtual Link چیست؟
    4. نحوی ایجاد Virtual Link  چگونه است؟

معرفی OSPF

وب سایت توسینسو

پروتکل OSPF در دسته Link State قرار می گیرد یکی از وظایف پروتکل های Link State ایجاد یک دیتابیس از ساختار شبکه می باشد و برای پیدا کردن بهترین مسیر از الگوریتمی به نام SPF بهره می گیرد. پروتکل OSPF نسبت به سایر پروتکل های مسیریابی اطلاعات بیشتری در مورد ساختار شبکه بدست می آورد که باعث می شود تصمیم گیری بهتری برای مسیریابی داشته باشد.روتر هایی که OSPF را اجرا می کنند بسته هایی تحت عنوان Hello را با روتر های مجاور خود (روتر همسایه) تبادل می کنند و به این وسیله (Router ID (RID و Cost را بدست می آورد و اطلاعات بدست آمده را در جدول Neighbor خود نگه می دارد. سپس روتر اقدام به ایجاد (Link State Advertisements (LSA مناسب می کند این LSA شامل اطلاعات مانند RID ، Cost هر یک از همسایه و ... می باشد. روترها این LSA را در اختیار همسایه های خود قرار می دهند و روترها این اطلاعات را در جدولی به نام (Link State Database (LSDB نگه داری می کنند و در نهایت با استفاده از الگوریتم SPF بهترین مسیرها را انتخاب می کنند.

ویژگی های OSPF  چیست؟

  • IP Subnetting
  • Authentication
  • Fast Converges
  • Partial Update
  • Summarization
  • Multicast
  • IP Protocol 89
  • Administrative Distance 110

جدول های OSPF شامل چه چیزهایی هستند؟

  • Topology Table
  • Neighbor Table

ساختار OSPF چگونه است؟

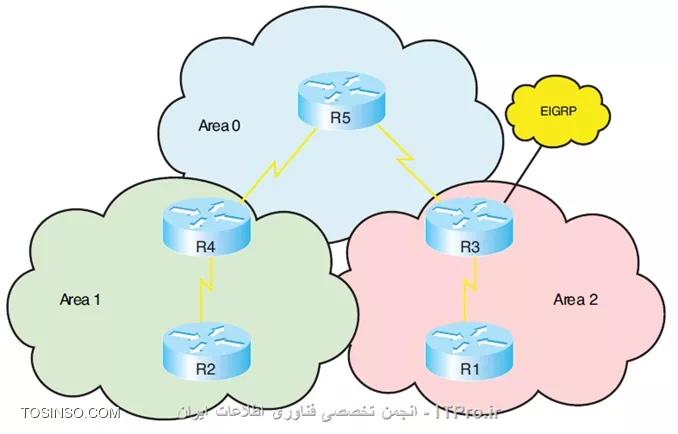

مجموعه روترهایی که OSPF را اجرا می کند به بخش هایی تحت عنوان Area تقسیم می شوند. یک شبکه OSPF باید یک Area 0 داشته باشد و علاوه بر آن Area 0 می تواند Areaهای دیگری نیز داشته باشد. الگوریتم SPF در هر Area اجرا می شود و همچنین Routeهای ناحیه ای بین Areaها ردوبدل می شوند.در OSPF دو سطح وجود دارد:

  • Area 0 که به عنوان ناحیه انتقال طراحی شده است و Area های دیگر به آن متصل می شوند.
  • Areaها دیگر باید به صورت مستقیم به Area 0 متصل شوند و از طریق Area 0 به دیگر Areaها دسترسی پیدا می کنند.

در هر Area روترها باید دیتابیس یکسانی داشته باشند. به طور معمول هر Area حداکثر 50 تا 100 روتر می تواند داشته باشد. که به شرایط شبکه بستگی دارد. در شکل زیر یک شبکه که شامل 5 روتر است را به ما نشان می دهد و این 5 روتر در سه ناحیه ، Area 0 , Area 1 , Area 2 قرار گرفته اند.

وب سایت توسینسو

شبکه OSPF را به چند ناحیه تقسیم کردن مزایای زیر را به همراه دارد:

  • به حداقل رساند تعداد رکوردهای جدول مسیریابی
  • کنترل شدن ارسال LSA در هر ناحیه
  • به حداقل رساندن تاثیر تغییرات در شبکه
  • اجرای مدل سلسه مراتبی در طراحی شبکه

چند نوع Area در OSPF وجود دارد؟

  • Backbone Area : همان Area 0 است که تمام Areaها دیگر باید به آن متصل شوند.
  • Regular area : Areaهای غیر Area 0 که دیتابیس آنها شما هر دو مسیرهای داخلی و خارجی است.
  • Stub area : دیتابیس این Areaها فقط شامل مسیرهای داخلی و یک Default Route می باشد.
  • Totally Stubby Area : اختصاصی شرکت سیسکو می باشد و دیتابیس آن شامل Routeهای Area خودش و یک Default Route می باشد.
  • (Not-so-stubby area (NSSA : دیتابیس آن شامل Routeهای داخلی و مسیرهای Redistributed شده و Default Route می باشد.
  • Totally NSSA : اختصاصی شرکت سیسکو است دیتابیس آن شامل Routeهای Area خودش و مسیرهای Redistributed شده و Default Route می باشد.

روتر چه نقش هایی در OSPF ایفا می کند؟

  • Internal Router : یک روتر داخلی تمام اینترفیس ها آن در یک Area قرار دارد در شبکه بالا روتر های 1 و 2 و 5 به عنوان روتر داخلی محسوب می شوند.
  • Backbone Router : روتر Backbone حداقل یک اینترفیس آن به Area 0 متصل است در شکل بالا روترهای 3 و 4 و 5 به عنوان روتر Backbone محسوب می شوند.
  • (Area Border Router (ABR : روترهای که به دو یا چند Area متصل باشند در شکل بالا روترهای 3 و 4 به عنوان روتر ABR محسوب می شوند. ABRها مرز ارسال LSA را مشخص می کنند و می توانند Summarization را برای ما انجام دهند و یا به عنوان Default Route معرفی شوند. این روترها برای هر Area که به آن متصل است یک دیتابیس ایجاد می کند. در واقع ABRها Area مختلف را به یکدیگر متصل می کنند.
  • (Autonomous System Boundary Router (ASBR : این روترها از یک سمت به شبکه OSPF و از طرف دیگر به شبکه دیگر متصل است در شکل بالا روتر 3 به عنوان روتر ASBR شناخته می شود. چون از یک سمت به شبکه OSPF و از سمت دیگر به یک شبکه EIGRP متصل است. ASBR وظیفه اتصال شبکه OSPF را به دیگر شبکه های دارد.

نکته : یک روتر می تواند چند نقش داشته باشد.

نحوی محاسبه Metric در OSPF چگونه است؟

در OSPF برای محاسبه Metric از عبارتی تحت عنوان Cost یا هزینه استفاده می شود کمترین مقدار Cost در مسیر به عنوان Cost مسیر در نظر گرفته می شود. به طور مثال مسیر به رسیدن به یک مقصد از چند اینترفیس عبور می کند که همگی آنها دارای پهنای باند 100 Mbps هستند غیر از یکی که دارای پهنای باند 10 Mbps است برای این مسیر Cost محاسبه شده برای اینترفیس 10 Mbps در نظر گرفته می شود.

به طور پیش فرض سیسکو برای محاسبه Cost از یک پهنای باند مرجع که برابر 100 Mbps است استفاده می کند و این پهنای باند مرجع را بر پهنای باند مورد نظر تقسیم می کند به طور مثال ، Cost یک اینترفیس با پهنای باند 10 Mbps برابر با 10 خواهد شود. فرمول محاسبه Cost به صورت زیر است :

وب سایت توسینسو

عدد بدست آمده هرچه پایین تر باشد نشان دهنده بهتر بودن اینترفیس است.

نکته : با توجه به فرمول ، سرعت اینترفیس اگر از 100 Mbps بیشتر باشد نتیجه بدست آمده از آن تفاوتی نمی کند. در نتیجه پهنای باند 100 Mbps , 1 Gbps , 10 Gbps دارای Cost برابر هستند و دلیل آن پهنای باند مرجع که برابر 100 Mbps است. در صورتی که بخواهیم این پهنای باند مرجع را تغییر دهیم از دستور زیر استفاده می کنیم:

Router(config)#router ospf 1
Router(config-router)#auto-cost reference-bandwidth 1000

همچنین می توانیم Cost یک اینترفیس را به صورت دستی مشخص کنیم که می تواند عددی بین 1 تا 65535 برای آن در نظر گرفت با استفاده از دستور زیر:

Router(config)#interface fastethernet 0/0
Router(config-if)#ip ospf cost 10

در بخش بعدی سایر مفاهیم این پروتکل را مورد بحث قرار می دهیم.پ

LSA و RID چه هستند؟

در قسمت قبل با برخی از مفاهیم پروتکل OSPF مانند ویژگی ها ، ساختار ، جداول ، نحوی محاسبه Cost و ... آشنا شدیم در این قسمت می خواهیم در رابطه با سایر مفاهیم این پروتکل قدرتمند صحبت کنیم .

(Link State Advertisements (LSA  چیست؟

هر روتر برای هر Area یک دیتابیس تحت عنوان (link-state database (LSDB ایجاد می کند که حاوی اخرین LSA دریافتی می باشد. در تعریف دیگر OSPF با کمک LSA از توپولوژی شبکه آگاه می شود و دیتابیس خود را براساس آن می سازد.

عملکرد LSA  در OSPF چیست؟

هر LSA دارای یک شماره و یک طول عمر است که به طور پیش فرض 30 دقیقه می باشد. زمانی که یک LSA دریافت می شود با دیتابیس LSDB مقایسه می شود. اگر LSA جدید بود به دیتابیس اضافه می شود و الگوریتم SPF اجرا می شود. اگر LSA از یک Router ID که قبلا در دیتابیس موجود است باشد Sequence Number آن مقایسه می شود و اگر قدیمتر بود از آن صرفه نظر می شود. اگر LSA قدیمی تر باشد LSA جدیدتر که در حافظه موجود است برای فرستنده LSA ارسال می شود.Sequence Number 32 بیتی می باشد. اولین مقدار Sequence Number برابر 0x80000001 می باشد.Sequence Number به یکی از دو دلیل زیر تغییر می کند:

  • زمانی که یک Route اضافه یا حذف می شود.
  • طول عمر LSA تمام شود.

با استفاده از دستور زیر می توانید می توانید طول عمر و Sequence Number را ببینید :

Router#show ip ospf database

انواع LSA  در OSPF

OSPF برای Advertise از LSA متفاوت برای Route مختلف مثل Area داخلی یا خارجی استفاده می کند. بعضی از آنها با نماد خاصی در جدول مسیریابی نمایش داده می شوند. در جدول زیر انواع LSA را می بینیم:

وب سایت توسینسو
  • Type 1 : Router LSA ، در این نوع روترهای یک LSA تولید و به وسیله آن وسیله لینک خود را در Area اعلام می کنند در این حالت تمام روترهای Area اینکار را انجام می دهند.
  • Type 2 : Network LSA ، روتری که نقش DR را دارد این LSA را تولید می کند و در Area آنرا پخش می کند.
  • Type 3 : Summary LSA ، توسط روترهای ABR تولید می شود و شامل مسیرهایی است که از طریق ABR می توان به آن رسید.
  • Type 4 : Summary LSA ، توسط ABR تولید می شود و جهت اگاه سازی از وجود ASBR بکار می رود یعنی مسیر رسیدن به ASBR را مشخص می کند.
  • Type 5 : External LSA ، توسط ASBR تولید می شود و شامل Routeهای خارجی می شود و به وسیله این نوع LSA به بقیه روترها اعلام می شود.
  • Type 6 : Multicast LSA ، در عملیات Multicast مربوط به OSPF استفاده می شود.
  • Type 7 : NSSA LSA ، در ناحیه NSSA ، Route خارجی توسط ASBR در همان Area توسط این نوع LSA اعلام می شود و این LSA به وسیله ABR به نوع 5 تغییر و اعلام می شود.

مفهوم (Router ID (RID در OSPF چیست؟

هر روتر در OSPF یک شناسه 32 بیتی دارد که به یکی از روش های زیر قابل مشخص شدن است:

  • توسط دستور تعیین شود.
  • بزرگترین اینترفیس Loop Back روتر به عنوان RID در نظر گرفته می شود.
  • بزرگترین اینترفیس را در نظر می گیرد (اینترفیس با در حالت up باشد).

نکته : اگر RID را بعد از فعال شدن OSPF تغییر دهیم همان RID قبلی استفاده می شود مگر اینکه پروسه OSPF را Reset کنیم.

نکته : بهتر است که RID را براساس مقادیری تعیین کنیم که نشان دهنده آن روتر باشد تا در زمان های مانیتورینگ و خطایابی با استفاده از این RID متوجه شویم که منظور کدام روتر است.

بسته های مورد استفاده در OSPF چه چیزهایی هستند؟

OSPF برای برقراری ارتباط همسایگی و نگه داشتن آن از پیام هایی تحت عنوان OSPF Packet استفاده می کند. OSPF از پنج نوع بسته استفاده می کند و برای انتقال آنها از UDP یا TCP استفاده نمی کند و به صورت مستقیم روی پروتکل IP آنها با استفاده از OSPF Header ارسال می کند. یکی از فیلد های Header نشان دهنده نوع بسته می باشد. پنج نوع بسته مورد استفاده OSPF به شرح زیر است:

  • Hello : جهت شناسایی همسایه و ماکنیزمی به منظور اعلام حضور
  • (Database Description (DBD : یک خلاصه از شبکه هایی که دارد را به وسیله این بسته اعلام می کند.
  • (Link State Request (LSR : براساس اطلاعات دریافتی از بسته DBD از روتر مقابل اطلاعات کامل شبکه هایی را که در مورد آنها اطلاعات ندارد را درخواست می کند.
  • (Link State Update (LSU : با استفاده از این بسته به درخواست LSR پاسخ می دهد در واقع اطلاعات کامل شبکه های درخواستی را ارسال می کند.
  • (Link State Acknowledgment (LSAcK : تایید دریافت برای همه بسته های OSPF غیر از بسته های Hello

نکته : ترافیک OSPF به صورت Multicast به دو آدرس 224.0.0.5 و 224.0.0.6 ارسال می شود که 224.0.0.6 توسط روترهای DR و 224.0.0.5 توسط باقی روترها مورد استفاده قرار می گیرد.

مراحل اجرای OSPF شامل چه چیزهایی هستند؟

  1. تشکیل جدول همسایگی
  2. تشکیل جدول توپولوژی
  3. اجرای الگوریتم SPF و بروز رسانی جدول مسیریابی

مراحل ایجاد همسایگی در OSPF چیست؟

در OSPF در ابتدا باید با روترهای مجاور همسایه شد و اطلاعات آنها در جدول همسایگی قرار گیرد که به دو دلیل زیر انجام می گیرد:

  • از فعال و زنده بودن روتر همسایه مطمئن شود.
  • شرایط همسایگی بین دو روتر بررسی شود.

نکته : تشکیل همسایگی در OSPF توسط بسته های Hello انجام می گیرد. هر 10 ثانیه یکبار این بسته ها ارسال می شوند و اگر 40 ثانیه (Dead Time) از همسایه خود Hello دریافت نکند همسایه خود را غیرفعال و مرده درنظر می گیرد.

پارامترهایی که برای همسایگی OSPF بررسی می شوند ، چه هستند؟

  • داشتن Hello interval برابر
  • داشتن Dead interval برابر
  • داشتن شماره Area یکسان
  • داشتن Sunbnet mask یکسان
  • داشتن Subnet number یکسان
  • Authentication مشابه
  • نداشتن RID برابر
  • Stub area flag

نحوی تبادل اطلاعات Topology چگونه است؟

در شبکه های زیر این تبادل اطلاعات با کمی تفاوت انجام می شود:

  • شبکه های Point to Point
  • شبکه های (Multi Access (Broadcast
  • شبکه های NBMA
  • شبکه های (Point to Multipoint (P2MP
  • شبکه های (Point to Multipoint nonbroadcast (P2MNB)پ

نکته : از روی نوع لینک امکان تشخیص شبکه فراهم می شود به طور مثال Fastethernet به عنوان یک شبکه Multi Access و Serial به عنوان یک شبکه Point to Point در نظر گرفته می شود.

بررسی مفهوم DR و BDR و نحوی انتخاب آنها در OSPF

در شبکه هایی که بستر ارتباطی بین روترهای شبکه مشترک است انجام عمل همسایگی و تبادل اطلاعات بین همه ارتباط باعث ایجاد بار زیاد و درگیر کردن تجهیزات می شود برای جلوگیری از این مشکل ، ارتباط و تبادل اطلاعات دو به دو انجام نمی شود و یک روتر به عنوان Designated Router یا DR انتخاب می شود و وظیفه بروز نگه داشتن همه روترها را دارد در این حالت DR یک نقطه حساس در شبکه است و اگر این روتر از کار بیافتد شبکه نیز مختل می شود برای جلوگیری از این مشکل یک روتر به عنوان Backup Designated Router یا BDR در نظر گرفته می شود و به طور دائم ، فعال و زنده بودن DR را چک می کند و در صورت بروز مشکل اطلاعات لازم برای DR شدن را دارد.به طور ساده می خواهیم تعریفی از DR داشته باشیم می گویم DR را به عنوان ریشه یک درخت در نظر بگیرد که همه روترها (شاخه ها) به آن متصل می شوند و از طریق آن اطلاعات را ردوبدل می کنند.

به ترتیب براساس یکی از شرایط زیر DR انتخاب می شود:

  • روتری که دارای Priority بالاتر است.
  • روتری که دارای RID بالاتری است.
  1. نکته : همین شرایط برای برای انتخاب BDR نیز استفاده می شود.
  2. نکته : Priority می تواند بین 0 تا 255 مقدار بگیرد و پیش فرض آن 1 می باشد.
  3. نکته : اگر Priority یک روتر 0 باشد به عنوان DR یا BDR انتخاب نمی شود.
  4. نکته : انتخاب DR و BDR غیر رقابتی است یعنی یکبار این انتخاب انجام می شود و حتی یک روتر با Priority بهتر در شبکه حضور پیدا کند باز هم همان روترهای قبلی به عنوان DR و BDR خواهند بود مگر اینکه پروسه OSPF ریست شود.

سایر مفاهیم این پروتکل را در قسمت بعدی توضیح خواهم داد.

تنظیمات اولیه OSPF

در ادامه مقالات قبلی می خواهیم با سایر مفاهیم این پروتکل آشنا شویم

OSPF Neighbor States چیست؟

وضعیت های که روترها سپری می کنند تا همسایه شوند به صورت زیر است:

  • Down
  • Initialize
  • Two way
  • Exstart
  • Exchange
  • Loading
  • Full

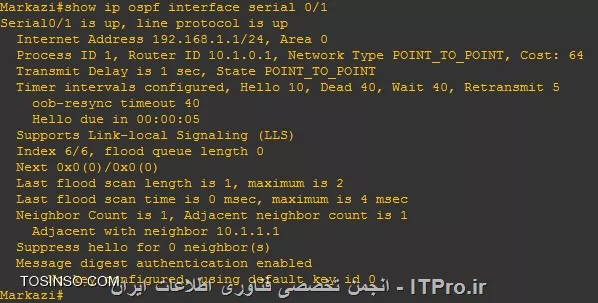

بررسی شبکه های Point to Point

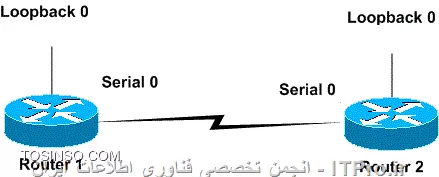

در این حالت بین دو روتر یک لینک اختصاصی وجود دارد مانند اینترفیس سریال

وب سایت توسینسو

در این شبکه ها مراحل همسایگی و تبادل اطلاعات توپولوژی به صورت زیر است:

  • Down : هنوز OSPF روی روتر اجرا نشده و هیچ بسته ای در رابطه با OSPF ردوبدل نمی شود.
  • Initialize : در این وضعیت OSPF اجرا شده و روتر شروع به ارسال Hello به آدرس 224.0.0.5 که multicast است می کند.
  • Two way : در این وضعیت روتر یک Hello که حاوی RID خودش است دریافت می کند. در صورت تطبیق شرایط مورد نیاز همسایگی با روتر مقابل همسایه شده و به آن با قرار دادن RID روتر مقابل پاسخ می دهد در این مرحله ارتباط به صورت unicast انجام می شود.
  • Exstart : در این مرحله کسی که قرار است تبادل اطلاعات توپولوژی را شروع کند مشخص می شود که در اینجا کسی که RID بزرگتری دارد اینکار را شروع می کند.
  • Exchange : در این مرحله روتر انتخاب شده در مرحله قبل اقدام به ارسال یک بسته DBD می کند که شامل خلاصه ای از شبکه های متصل به آن روتر می باشد سپس روتر مقابل نیز اینکار را انجام می دهد و هر روتر بعد از دریافت بسته DBD یک بسته ACK به منظور تایید دریافت بسته ارسال می کند. اینکار توسط روتر مقابل نیز انجام می شود.
  • Loading : روتر که بسته DBD را دریافت کرد آنرا با شبکه هایی که دارد مقایسه می کند و برای شبکه هایی که آنها را ندارد توسط بسته LSR درخواست ارسال می کند که اطلاعات کامل آنها را می خواهد. روتر مقابل اطلاعات کامل را توسط یک بسته LSU ارسال می کند و بعد از دریافت LSU یک بسته ACK به منظور تایید دریافت ارسال می کند. این عمل توسط روتر مقابل نیز انجام می شود.
  • Full : حالا اطلاعات جدول توپولوژی کامل شده و هر روتر به صورت جداگانه الگوریتم SPF را اجرا می کنند و جدول مسیریابی خود را بروز می کنند.

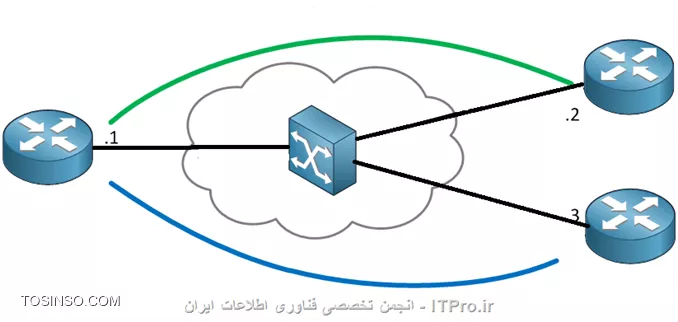

شبکه های (Multi Access (Broadcast چه هستند؟

Multi Access لینک هایی هستند که به صورت اشتراکی مورد استفاده قرار می گیرند. مانند Ethernet

وب سایت توسینسو

در این نوع شبکه ها ارتباط و تبادل اطلاعات دو به دو انجام نمی شود و یک روتر به عنوان Designated Router یا DR انتخاب می شود و وظیفه بروز نگه داشتن همه روترها را دارد در این حالت DR یک نقطه حساس در شبکه است و اگر این روتر از کار بیافتد شبکه نیز مختل می شود برای جلوگیری از این مشکل یک روتر به عنوان Backup Designated Router یا BDR در نظر گرفته می شود

و به طور دائم ، فعال و زنده بودن DR را چک می کند و در صورت بروز مشکل اطلاعات لازم برای DR شدن را دارد.در شبکه های Multi Access همه روترها فقط با روتر DR و BDR مراحل برقراری و تبادل اطلاعات را که در شبکه های Point To Point گفته شد انجام می دهند و در این شبکه ها روترهای DROther بسته های خود را به آدرس 224.0.0.6 ارسال می کنند و 224.0.0.5 توسط DR برای ارسال بسته ها مورد استفاده قرار می گیرد.

  • نکته : بهتر است در انتخاب DR و BDR ما نقش داشته باشیم و بهترین روترها را برای اینکار انتخاب کنیم مثلا روترهایی که توانا بالاتری دارند یا به همه روترها لینک مستقیم دارند.
  • نکته : سایر روترها به عنوان DRother در نظر گرفته می شوند.

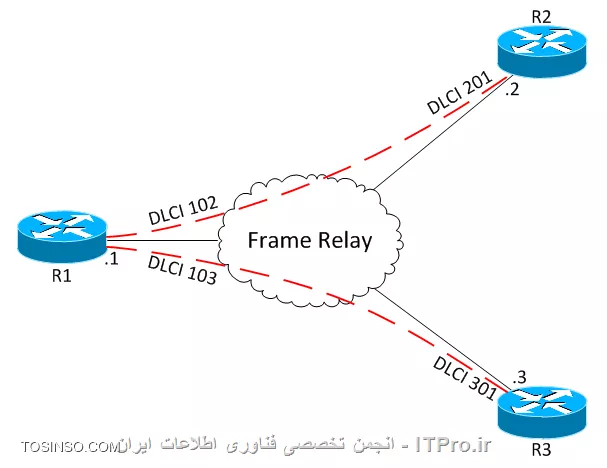

شبکه های NBMA چه چیزهایی هستند؟

این شبکه ها از یک مدیا مشترک استفاده می کنند ولی ترافیک به صورت مستقیم بین دستگاه ارسال می شود و ترافیک Broadcast در این شبکه نداریم در این شبکه ها امکان استفاده از OSPF وجود دارد و از مکانیزم DR و BDR بهره می گیرد ولی همسایگی باید به صورت دستی تعریف شود.

وب سایت توسینسو

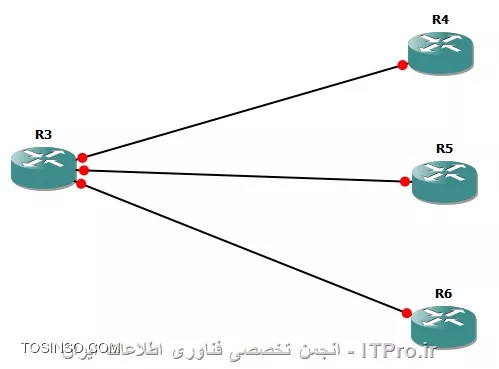

شبکه های (Point to Multipoint (PTMP  چه شبکه هایی هستند؟

مکانیزم این شبکه ها برای OSPF همانند شبکه های Point to Point است.

وب سایت توسینسو

شبکه های (Point to Multipoint nonbroadcast (PTMNB چه هستند؟

مکانیزم این شبکه ها برای OSPF همانند شبکه های Point to Point است با این تفاوت که باید همسایگی به صورت دستی انجام گیرد.

نکاتی در پیاده سازی OSPF که باید بدانید

پیاده سازی OSPF نسبت به سایر پروتکل های مسیریابی مانند EIGRP نیازمند یک طرح و برنامه دقیق تر است چون طراحی OSPF شرایط و نیازهای خاص خودش را می طلبد. برای پیاده سازی OSPF شرایط زیر را در نظر بگیرد:

  • وضعیت فعلی شبکه : یک لیست از IP address های مورد استفاده ، انواع لینک ها و ارتباطات ، پهنای باندها ، تجهیزات موجود و ... تهیه کنید.
  • اطلاعات مورد نیاز : در اینجا باید مشخص کنیم که از چه شماره Process برای OSPF استفاده شود ، RID بر چه اساس انتخاب شود ، چه روترهایی OSPF را اجرا کنند و ...
  • IP Plan : همه جوانب را برای پیاده سازی یک طرح ایده ال برای سیستم آدرس دهی در نظر بگیرد.
  • طراحی سلسله مراتبی : OSPF نیاز به پیاده سازی سلسله مراتبی دارد. باید یک Area Backbone یا همان Area 0 در نظر گرفت و سایر Area ها باید به گونه ای طراحی شوند که به Area 0 به صورت مستقیم متصل باشند.
  • انتخاب تجهیزات : روترهایی را به عنوان ABR ، ِDR و ... انتخاب کنید که به لحاظ توانایی و شرایط بتوانند وظایف خود انجام دهند.
  • آینده نگری : گسترش و تغییرات شبکه در آینده را در نظر بگیرد.
  • تهیه گزارش و برنامه پایان کار : در انتها شرایط ، مراحل و ... پیاده سازی OSPF را به صورت Document تهیه کنید تا در صورت نیاز بتوانید از آنها به عنوان مرجع استفاده کنید.

OSPF Summarization چیست؟

در OSPF علاوه بر اینکه خلاصه سازی مسیر ها باعث کاهش تعداد رکورد های جدول مسیریابی می شود یک ویژگی بسیار مهم دیگر دارد که به آن می پردازیم.

زمانیکه در Routeها تغییری به وجود می آید باعث می شود که الگوریتم SPF دوباره اجرا شده و باعث درگیر شدن CPU و Ram روترها گردد. حال یک شبکه بزرگ را در نظر بگیرد که دارای شبکه های فراوان و تغییرات بسیار است و این باعث می شود که روترها همیشه درگیر اجرای الگوریتم SPF باشند برای جلوگیری از این مشکل و هدر رفتن منابع از قابلیت Summarization استفاده می کنیم که باعث می شود تغییرات Routeها کمتر مبادله شوند و در هنگام تغییرات فقط روترهای داخل آن Area درگیر اجرای الگوریتم SPF شوند.

دو نوع Summarzation داریم :

    • Inter-area (LSA Type 3) Route Summarization : این روت توسط روترهای ABR ایجاد می شود و با دستور زیر استفاده می شود:
Router(config)#router ospf 1
Router(config-router)#area 1 range 172.16.0.0 255.240.0.0
    • External (LSA Type 5) Route Summarization : این روت توسط روترهای ASBR ایجاد می شود و با دستور زیر استفاده می شود:
Router(config)#router ospf 1
Router(config-router)#summary-address 192.168.0.0 255.255.0.0

OSPF Authentication چیست؟

در پروتکل OSPF امکان استفاده از ماکنیزم احراز هویت(Authentication) وجود دارد با استفاده از این قابلیت شبکه را در برابر اتصال روترهای غیرمجاز به شبکه OSPF و هرگونه تغییرات محفوظ نگه می دارد. در نتیجه هر روتر در هنگام دریافت بسته های OSPF ابتدا هویت آنها را تایید می کند.

به دو صورت زیر امکان استفاده از Authentication دارد :

  • Clear Text : در این حالت احراز هویت بودن رمز نگاری انجام می گیرد درنتیجه در صورتی که بسته ها اگر Sniff شوند امکان دستیابی به پسورد وجود دارد.
  • MD5 : در این حالت برای افزایش امنیت از مکانیزم رمزنگاری نیز استفاده می شود.

مکانیزم احرازهویت را به دو صورت زیر می توان پیاده سازی کرد:

    • در اینترفیس مورد نظر با استفاده از دستور زیر:
Router(config)#interface fastethernet 0/1
Router(config-if)#ip ospf authentication-key 123
Router(config-if)#ip ospf authentication message-digest
    • در حالت دوم احراز هویت را برای یک Area فعال می کنیم:
Router(config)#router ospf 1
Router(config-if)#ip ospf authentication message-digest

سپس روی اینترفیس های مورد نظر کلید را مشخص می کنیم.

Passive Interface چیست؟

فعال کردن این ویژگی روی یک اینترفیس باعث می شود که دیگر روی آن اینترفیس بسته Hello ارسال نشود و دیگر از طریق این اینترفیس نمی تواند با روتری دیگر همسایه شود. روی پورت هایی که انتظار نداریم روی آنها همسایگی داشته باشیم مانند اینترفیس متصل به LAN بهتر است این ویژگی فعال شود.برای اینکار از دستور زیر استفاده می شود:

Router(config)#interface fastethernet 0/0
Router(config-if)#passive-interface

آموزش تنظیمات ساده OSPF

برای اجرای OSPF کافیست که در Config mode دستور زیر را وارد کنید:

Router(config)#router ospf 5
  • نکته : در اینجا عدد 5 شماره process می باشد که می توان روی یک روتر چند OSPF اجرا کرد.
  • نکته : این شماره می تواند روی روتر های مختلف متفاوت باشد.

سپس با دستور زیر اینترفیس هایی که می خواهیم به بقیه اعلام می کنیم. در انتهای دستور با عبارت area مشخص می کنیم این اینترفیس در کدام area قرار دارد:

Router(config-Router)#network 192.168.1.0 0.0.0.255 area 0
    • نکته : با دستور زیر نیز می توانیم عمل فوق را از طریق اینترفیس انجام دهیم:
Router(config)#interface fastethernet 0/0
Router(config-if)#ip ospf 5 area 0

در صورتی که بخواهیم یک اینترفیس Loop Back بسازیم از دستورات زیر استفاده می کنیم:

Router(config)# interface loopback 0
Router(config-if)# ip address 10.0.0.1 255.255.255.255

  • نکته : استفاده از Loopback به این لحاظ که یک اینترفیس مجازی است و مانند اینترفیس های فیزیکی امکان قطع شدن ندارد برای RID مناسب است و علاوه بر آن امکان ping و trace را به ما می دهد که برای troubleshooting مفید است.

در صورتی که بخواهیم RID را به صورت دستوری مشخص کنیم به صورت زیر عمل می کنیم :

Router(config)# router ospf 5
Router(config-router)# router-id 10.0.0.1

در صورتی که بخواهیم پروسه OSPF را ریست کنیم از دستور زیر استفاده می کنیم:

Router#clear ip ospf process

جهت دیدن نوع شبکه می توانیم از دستور زیر استفاده کنیم:

Router#show ip ospf interface

اگر بخواهیم نوع شبکه را مشخص کنیم از دستور زیر استفاده می کنیم:

Router(config)#interface fastethernet 0/0
Router(config-if)#ip ospf network point-to-multipoint

شبکه هایی که از Broadcast پشتیبانی نمیکنند مانند NBMA باید همسایگی در آنها به صورت دستی انجام پذیرد که به صورت زیر است:

Router(config)#router ospf 5
Router(config-router)#neighbor 192.168.1.2

برای بررسی و دیدن تنظیمات و خطایابی از دستورات زیر استفاده می کنیم:

Router#show ip ospf adjacencies
Router#show ip ospf neighbor
Router#show ip route
Router#show ip route ospf
Router#show ip protocol
Router#show ip ospf
Router#show ip ospf interface
Router#debug ip ospf packet

در قسمت بعدی این سری آموزشی یک سناریوی عملی را پیاده سازی خواهید کرد تا با مفاهیمی که تا الان گفته شد بهتر آشنا شویم.

سناریو عملی OSPF

در بخش های قبلی با مفاهیم پروتکل OSPF آشنا شدیم و همینطور که قول داده بودیم در این بخش می خواهیم یک سناریو را پیاده سازی کنیم تا با این مفاهیم که تا این لحظه مطرح شد بیشتر آشنا شویم.

آموزش سناریو راه اندازی OSPF

یک شرکت را در نظر بگیرد که دفتر مرکزی آن در تهران قرار دارد و تعدادی نمایندگی در سطح چند استان دارد می خواهیم برای برقراری ارتباط این دفاتر و مسیریابی از پروتکل OSPF استفاده کنیم.در ابتدا لیستی از شعب و شبکه های آنها را تهیه می کنیم:

  • دفتر مرکزی : در تهران مستقر است و سرورهای شرکت دفتر مرکزی قرار دارند رنج IP شبکه LAN مورد استفاده در دفتر مرکزی 10.1.0.0/24 می باشد.
  • شعبه ولیعصر تهران : رنج شبکه مورد استفاده برای آن 10.1.1.0/24 می باشد.
  • شعبه کرج : رنج شبکه مورد استفاده برای آن 10.1.2.0/24 می باشد.
  • شعبه مشهد : رنج شبکه مورد استفاده برای آن 10.2.1.0/24 می باشد.
  • شعبه سبزوار : رنج شبکه مورد استفاده برای آن 10.2.2.0/24 می باشد.
  • شعبه قوچان : رنج شبکه مورد استفاده برای آن 10.2.3.0/24 می باشد.
  • شعبه اهواز : رنج شبکه مورد استفاده برای آن 10.3.1.0/24 می باشد.
  • شعبه خرمشهر : رنج شبکه مورد استفاده برای آن 10.3.2.0/24 می باشد.
  • شعبه آبادان : رنج شبکه مورد استفاده برای آن 10.3.3.0/24 می باشد.
  • شعبه اصفهان : رنج شبکه مورد استفاده برای آن 10.4.1.0/24 می باشد.
  • شعبه کاشان : رنج شبکه مورد استفاده برای آن 10.4.2.0/24 می باشد.
  • شعبه تبریز : رنج شبکه مورد استفاده برای آن 10.5.1.0/24 می باشد.

با استفاده از خطوط مخابراتی ارتباط بین شعب و دفتر مرکزی به این صورت که شهرستان ها به مرکز استان و از مرکز استان به دفتر مرکزی به صورتی که در نقشه می بینید متصل شده اند :

وب سایت توسینسو

به توجه به موقعیت شعب ، Areaبندی را براساس استان ها انجام می دهیم که به صورت زیر می شود.

وب سایت توسینسو

در ابتدا برای هر روتر IP مورد استفاده در شبکه LAN را تعریف می کنیم (در اینجا از اینترفیس Loopback ) استفاده می کنیم و IP پورت های WAN را مشخص می کنیم و سپس OSPF را روی آن فعال می کنیم به صورت زیر:

روتری دفتر مرکزی:

Markazi(config)#interface Loopback1
Markazi(config-if)#ip address 10.1.0.1 255.255.255.0
Markazi(config)#interface Serial0/0
Markazi(config-if)#ip address 172.16.3.1 255.255.255.0
Markazi(config)#interface Serial0/1
Markazi(config-if)#ip address 192.168.1.1 255.255.255.0
Markazi(config)#interface Serial0/2
Markazi(config-if)#ip address 192.168.2.1 255.255.255.0
Markazi(config)#interface Serial0/3
Markazi(config-if)#ip address 172.16.4.1 255.255.255.0
Markazi(config)#interface Serial0/4
Markazi(config-if)#ip address 172.16.2.1 255.255.255.0
Markazi(config)#interface Serial0/5
Markazi(config-if)#ip address 172.16.5.1 255.255.255.0
Markazi(config)#router ospf 1
Markazi(config-router)#network 10.1.0.0 0.0.0.255 area 0
Markazi(config-router)#network 172.16.2.0 0.0.0.255 area 0
Markazi(config-router)#network 172.16.3.0 0.0.0.255 area 0
Markazi(config-router)#network 172.16.4.0 0.0.0.255 area 0
Markazi(config-router)#network 172.16.5.0 0.0.0.255 area 0
Markazi(config-router)#network 192.168.1.0 0.0.0.255 area 0
Markazi(config-router)#network 192.168.2.0 0.0.0.255 area 0

روتر شعبه ولیعصر :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.1.1.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.1.1.0 0.0.0.255 area 0
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0

روتر شعبه کرج :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.1.2.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.1.2.0 0.0.0.255 area 0
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0

روتر شعبه مشهد :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.2.1.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 172.16.2.2 255.255.255.0
Router(config)#interface Serial0/1
Router(config-if)#ip address 192.168.22.1 255.255.255.0
Router(config)#interface Serial0/2
Router(config-if)#ip address 192.168.23.1 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.2.1.0 0.0.0.255 area 1
Router(config-router)#network 172.16.2.0 0.0.0.255 area 0
Router(config-router)#network 192.168.22.0 0.0.0.255 area 1
Router(config-router)#network 192.168.23.0 0.0.0.255 area 1

روتر شعبه سبزوار :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.2.2.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 192.168.22.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.2.2.0 0.0.0.255 area 1
Router(config-router)#network 192.168.22.0 0.0.0.255 area 1

روتر شعبه قوچان :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.2.3.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 192.168.23.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.2.3.0 0.0.0.255 area 1
Router(config-router)#network 192.168.23.0 0.0.0.255 area 1

روتر شعبه اصفهان :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.4.1.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 172.16.4.2 255.255.255.0
Router(config)#interface Serial0/1
Router(config-if)#ip address 192.168.42.1 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.4.1.0 0.0.0.255 area 2
Router(config-router)#network 172.16.4.0 0.0.0.255 area 0
Router(config-router)#network 192.168.42.0 0.0.0.255 area 2

روتر شعبه کاشان :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.4.2.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 192.168.42.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.4.2.0 0.0.0.255 area 2
Router(config-router)#network 192.168.42.0 0.0.0.255 area 2

روتر شعبه اهواز :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.3.1.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 172.16.3.2 255.255.255.0
Router(config)#interface Serial0/1
Router(config-if)#ip address 192.168.32.1 255.255.255.0
Router(config)#interface Serial0/2
Router(config-if)#ip address 192.168.33.1 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.3.1.0 0.0.0.255 area 3
Router(config-router)#network 172.16.3.0 0.0.0.255 area 0
Router(config-router)#network 192.168.32.0 0.0.0.255 area 3
Router(config-router)#network 192.168.33.0 0.0.0.255 area 3

روتر شعبه خرمشهر :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.3.2.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 192.168.32.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.3.2.0 0.0.0.255 area 3
Router(config-router)#network 192.168.32.0 0.0.0.255 area 3

روتر شعبه آبادان :

Router(config)#interface Loopback1
Router(config-if)#ip address 10.3.3.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 192.168.33.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.3.3.0 0.0.0.255 area 3
Router(config-router)#network 192.168.33.0 0.0.0.255 area 3

روتر شعبه تبریز :

outer(config)#interface Loopback1
Router(config-if)#ip address 10.5.1.1 255.255.255.0
Router(config)#interface Serial0/0
Router(config-if)#ip address 172.16.5.2 255.255.255.0
Router(config)#router ospf 1
Router(config-router)#network 10.5.1.0 0.0.0.255 area 5
Router(config-router)#network 172.16.5.0 0.0.0.255 area 0

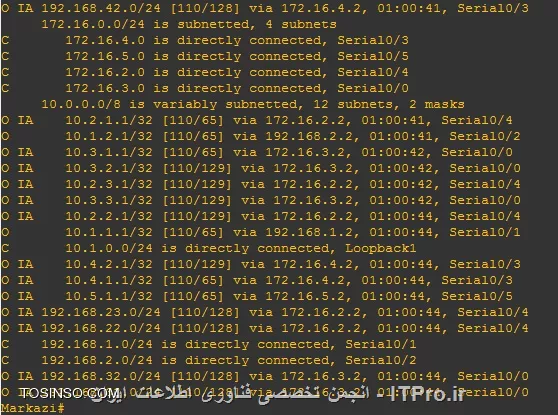

تنظیمات مربوطه تمام شده و روترها همسایه شده و روت ها بین آنها رد و بدل شده در تصویر زیر با استفاده از دستور Show ip route جدول مسیریابی روتر دفتر مرکزی نمایش داده می شود.در تصویر می بینید مسیرهایی که با حرف اختصار O نمایش داده می شود از طریق OSPF دریافت شده است.

وب سایت توسینسو

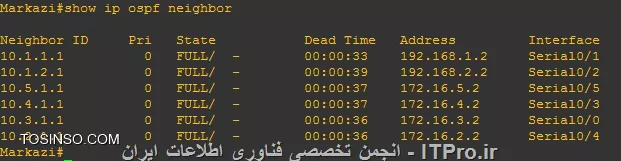

همچنین با دستور Show ip ospf neighbor لیست همسایه های روتر مرکزی را می بینید که در تصویر زیر نمایش داده می شود:

وب سایت توسینسو

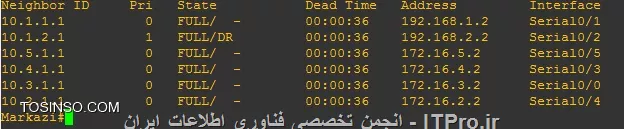

همانطور که در تصویر می بینید RID روتر همان IP مربوط به اینترفیس Loopback می باشد.همچنین در قسمت state وضعیت همسایگی را نشان می دهد که در حالت Full قرار دارد.خط تیره بعد از Full نشان دهنده نوع شبکه PTP می باشد و در آن انتخاب DR و BDR نداریم. اگر با دستور زیر نوع شبکه را برای پورت سریال 2 روتر دفتر مرکزی و پورت سریال 0 روتر کرج را به حالت Broadcast قرار دهیم خروجی دستور بالا به شکل زیر خواهد شد و می بینید که روتر مرکزی به عنوان DR انتخاب شده است.

وب سایت توسینسو

همچنین سایر اطلاعات مانند اینترفیسی که از طریق آن با روتر مقابل همسایه شده ایم و IP روتر همسایه و مدت زمان مربوط به Dead را نشان می دهد.

آموزش راه اندازی Authentication

جهت فعال سازی Authentication از دستورات زیر استفاده می کنیم:در اینجا این قابلیت را فقط بین دو روتر مرکزی و ولیعصر به صورت زیر فعال می کنیم:

روتر ولیعصر :

Valiasr(config)#interface Serial 0/0
Valiasr(config-if)#ip ospf authentication message-digest
Valiasr(config-if)#ip ospf authentication-key 123

روتر مرکزی :

markazi(config)#interface Serial 0/1
markazi(config-if)#ip ospf authentication message-digest
markazi(config-if)#ip ospf authentication-key 123

با استفاده از دستور زیر می توانیم وضعیت Authentication را برای یک پورت ببینیم :

Markazi#show ip ospf interface serial 0/1

خروجی دستور فوق به صورت زیر است :

وب سایت توسینسو

امیدوارم که این سناریو برای درک بهتر این پروتکل مفید واقع شده باشد.

نکات تکمیلی و VLink

در بخش های قبلی این مقاله با بسیاری از مفاهیم پروتکل مسیریابی ospf آشنا شدیم و برای درک بهتر آن نیز یک سناریو را به صورت عملی پیاده سازی کردیم تا با این مفاهیم آشنا شویم و حالا در این بخش می خواهیم چند مفهوم دیگر را نیز مورد بحث قرار دهیم . پس با ما همراه باشید.

Default Routes چیست؟

Default route یک نوع خاص از Summarization است که همه شبکه ها را با یک Route خلاصه سازی می کند. اینکار مزایای فراوانی دارد که به چند مورد آن اشاره می کنیم:

  • باعث می شود جدول مسیریابی کوچکی داشته باشیم.
  • از منابع روتر کمتر استفاده می شود.
  • روتر نیاز به نگه داری اطلاعات Routeهای خارجی را ندارد
  • کمتر شدن اجرای الگوریتم انتخاب بهترین مسیر

Default Route در OSPF به عنوان type 5 در نظر گرفته می شود. برای استفاده از Default route در OSPF می توان از چند روش مختلف استفاده کرد. که بهترین روش استفاده از دستور Default-information در خود پردازش OSPF می باشد. این دستور بدون استفاده از کلید always باعث می شود که Default route را که از یک منبع دیگر مثل static route را فرا گرفته ایم را در OSPF منتشر کند. در صورت استفاده از کلید always حتی اگر Default route در جدول مسیریابی وجود نداشته باشد نیز آنرا در OSPF منتشر می کند.دستور استفاده از Default route :

Router(config)#router ospf 1
Router(config-router)#default-information originate [always]

بررسی کاربرد و عملکرد Stub Area

در Area غیر backbone کاهش اطلاعات جدول مسیریابی یک امر ضروری است چون روترهای این Areaها بسیار اسیب پذیرند چون معمولا دارای سرعت و قدرت پایین تری هستند و همچنین دارای کمترین پهنای باند می باشند. این ویژگی ها باعث ایجاد نگرانی بابت وجود Routeهای زیاد در این Areaها می شود که می تواند عواقبی مانند Overload شدن روتر یا اشغال لینک های ارتباطی شود.یک راه برای کاهش اطلاعات مربوط به مسیرها این است که یک Area را به عنوان Stub area انتخاب کنیم. زمانی که یک Area را به عنوان Stub Area تعیین می کنیم باعث می شود که روترهای ABR روت های Type 5 را فیلتر کنند و به جای آنها یک Default Route ارسال کنند.

و اینکار باعث می شود که دیتابیس روترهای این Area فقط شامل روت های OSPF و یک Default Route باشد. در Stub Area نمی توانیم ASBR داشته باشیم. اما در صورتی که بخواهیم تعداد روت ها را کمتر کنیم می توانیم از Totally Stubby Area استفاده کنیم که اختصاصی سیسکو است در این حالت ABR تمام روت های Type 3,4,5 را فیلتر می کند و به جای آنها فقط یک Default Route ارسال کند که باعث می شود دیتابیس این روترها فقط شامل روت های داخلی آن Area و یک Default Route باشد.برخی از محدودیت های Stub Area :

  • نمی تواند شامل Virtual Link باشد.
  • در این ناحیه نمی توان از ASBR استفاده کرد.
  • همه روترهای آن Area باید به عنوان Stub Area تعریف شوند.
  • Area 0 را نمی توان به عنوان Stub Area انتخاب کرد.

(Not-so-Stubby Area (NSSA نوع دیگر Stub Area می باشد. NSSA همانند Stub Area می باشد با این تفاوت که می توان در این ناحیه از ASBR استفاده کرد. در نتیجه در این ناحیه روت های خارجی (Type 7) توسط ASBR در این ناحیه منتشر می شوند و ABR با تبدیل این روت ها به Type 5 آنها را به دیگر ناحیه ها اعلام می کند.نوع دیگر Totally NSSA می باشد که همانند Totally Stub Area می باشد با این تفاوت که در این ناحیه نیز می توان از ASBR همانند NSSA استفاده کرد.

وب سایت توسینسو

از دستورات زیر برای تعیین Stub Area استفاده می شود.برای تعریف یک Area به عنوان Stub Area از دستور زیر:

Router(config)#router ospf 1
Router(config-router)#area 1 stub

برای تعریف یک Area به عنوان Totally Stubby Area از دستور زیر:

Router(config)#router ospf 1
Router(config-router)#area 1 stub no-summary

برای تعریف یک Area به عنوان NSSA از دستور زیر:

Router(config)#router ospf 1
Router(config-router)#area 1 nssa

برای تعریف یک Area به عنوان Totally NSSA از دستور زیر:

Router(config)#router ospf 1
Router(config-router)#area 1 nssa no-summary

Virtual Link چیست؟

در OSPF همه Areaها باید به Area 0 متصل باشند. اما در بعضی مواقع این امکان فراهم نیست. در این شرایط می توان با استفاده از Virtual Link این اتصال را به Area 0 انجام داد این اتصال از طریق یک Area دیگر به عنوان واسط انجام می گیرد.چه زمانی از Virtual Link استفاده می شود:

  • زمانی که بین Area 0 و Area مورد نظر لینک مستقیم وجود ندارد.
  • زمانی که Area 0 و Area مورد نظر همجوار نیستند.

نکته : Virtual Link را به عنوان یک راه حل موقت در نظر بگیرد و نسبت به حل درست آن اقدام کنید.

نکته : برای ایجاد Virtual Link از Router ID استفاده می شود در نتیجه نحوی انتخاب Router ID را در نظر داشته باشید.

نحوی ایجاد Virtual Link  چگونه است؟

همانطور که در تصویر زیر می بینید Area 2 به صورت مستقیم به Area 0 متصل نیست برای همین یک Virtual Link باید بین روتر R4 و R2 ایجاد کنیم برای ایجاد Virtual Link از Router ID استفاده می شود.

وب سایت توسینسو

با توجه به شکل و توضیحات داده شده علاوه بر تنظیمات مربوط به OSPF دستورات زیر را برای برقراری Virtual Link به صورت زیر وارد می کنیم:

روتر R2 :

R2(config)#router ospf 1
R2(config-router)#area 1 virtual-link 4.4.4.4

روتر R4 :

R4(config)#router ospf 1
R4(config-router)#area 1 virtual-link 2.2.2.2

امیدوارم که این مقاله مفید واقع شده باشد.

  • پروتکل OSPF چیست؟

    پروتکل OSPF یک پروتکل مسیریابی ترافیک اینترنت است ، به زبان ساده تر یعنی این پروتکل که بصورت خودکار عمل می کند ، جدول های مسیریابی خودش برای رساندن یک بسته اطلاعاتی از مبدا به مقصد را در اختیار روترهایی قرار می دهد که مسئول برقراری ارتباط با بهترین کیفیت هستند. این پروتکل برای ساده تر شدن فرآیند Routing و جلوگیری از وارد کردن دستی اطلاعات مسیریابی در روترها طراحی شده است.

جعفر قنبری شوهانی
جعفر قنبری شوهانی

مهندس و مدرس زیرساخت و امنیت و مدیر ارشد وب سایت توسینسو

جعفر قنبری شوهانی ، مهندس و مدرس شبکه ، آشنایی من با شبکه برمی گرده به سال 1382 که دوره NT و Novel رو گذروندم و الان بیشتر از 10 ساله سابقه اجرایی در سطح Enterprise (بانک ها ، موسسه مالی ، ادارات دولتی ، سرویس پروایدر) را دارم و در حال حاضر به عنوان مهندس شبکه در شرکت توزیع برق مشهد و به عنوان مدیر ارشد و مدرس شبکه در سایت ToSinSo مشغول به کار هستم. در اکثرا حوزه های شبکه کار کردم و تجربه دارم اما تخصص اصلیم رو در حوزه زیرساخت و امنیت اون میدونم

نظرات
