Vyatta چیست ؟ آموزش انجام تنظیمات اولیه روتر Vyatta

 Vyatta یک شرکت تابعه از شرکت مخابرات آمریکایی AT&T است که روتر مجازی نرم افزاری ، فایروال مجازی و محصولات     VPN را برای شبکه های پروتکل اینترنت (IPv4 و IPv6) فراهم می کند. این سیستم یک توزیع تخصصی Linux مبتنی بر Debian است که دارای برنامه های شبکه مانند Quagga ، OpenVPN  و بسیاری دیگر می باشد.یک کنسول مدیریت استاندارد ، شبیه به Juniper JUNOS یا Cisco IOS ، علاوه بر GUI مبتنی بر وب و دستورات سیستم سنتی لینوکس ، پیکربندی سیستم و برنامه ها را فراهم می کند.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
سرفصل های این مطلب
  1. آموزش کانفیگ Vyatta

در نسخه های اخیر ویاتا ، رابط مدیریت مبتنی بر وب فقط در نسخه اشتراک ارائه می شود. با این حال ، تمام عملکردها از طریق KVM ، کنسول سریال یا پروتکل SSH / telnet در دسترس است. این نرم افزار روی سرورهای استاندارد  x86-64 اجرا می شود. Vyatta همچنین به عنوان یک فایل ماشین مجازی تحویل داده شده است و می تواند قابلیت های (vrouter ، vfirewall ، VPN) را برای محیط های محاسباتی مجازی و ابری Xen ، VMware ، KVM ، Rackspace ، [1] SoftLayer ، [2] و Amazon EC2 فراهم کند.

از اکتبر 2012 ،  Vyatta نیز از طریق  Amazon Marketplace در دسترس بوده و می تواند به عنوان یک سرویس برای ارائه VPN ، پل های ابری و سایر عملکردهای شبکه برای کاربران خدمات AWS آمازون خریداری شود. Vyatta یک نسخه اشتراکی را به فروش می رساند که شامل کلیه قابلیت های نسخه منبع آزاد و همچنین رابط کاربری گرافیکی ، دسترسی به API RESTful Vyatta ،  پشتیبانی سریال ، TACACS + ، Config Sync ، سیستم تصویر سازی کلون ، به روزرسانی های نرم افزاری ، تلفن 24x7  و پشتیبانی فنی ایمیل ، و آموزش.
Vyatta همچنین خدمات حرفه ای و مشاغل مشاوره ای ارائه می دهد. سیستم Vyatta به عنوان جایگزینی برای سیسکو   IOS 1800  از طریق سری ASR 1000 [3] سری Integrated Services Routers (ISR) و تجهیزات امنیتی ASA 5500 در نظر گرفته شده است ، با تأکید جدی بر هزینه و انعطاف پذیری ذاتی در سیستم منبع باز ، مبتنی بر لینوکس. در حال اجرا بر روی سخت افزار x86 کالا یا در VMware ESXi ، Microsoft Hyper-V ، Citrix XenServer ، Open Source Xen و KVM در محیط های مجازی.

در سال 2012 ، سیستم های ارتباطی Brocade Vyatta را به دست آورد. در آوریل 2013 ، Brocae  این محصول را از نسخه اشتراک Vyatta (VSE) به Brocade Vyatta 5400 vRouter  تغییر نام داد. می توانید از برنامه های دیگری که در این زمینه فعالیت دارند هم استفاده کنید  EVE , GNS3  ….

مرحله اول:  در Vmware  : Create a New Virtual Machine رو بزنید .
 آموزش کانفیگ و پیکربندی Vyatta
در این  مرحله باید  image  مورد نظر را  اضافه کنید  و بعد روی دکمه Next   کلیک کنید :
 آموزش کانفیگ و پیکربندی Vyatta

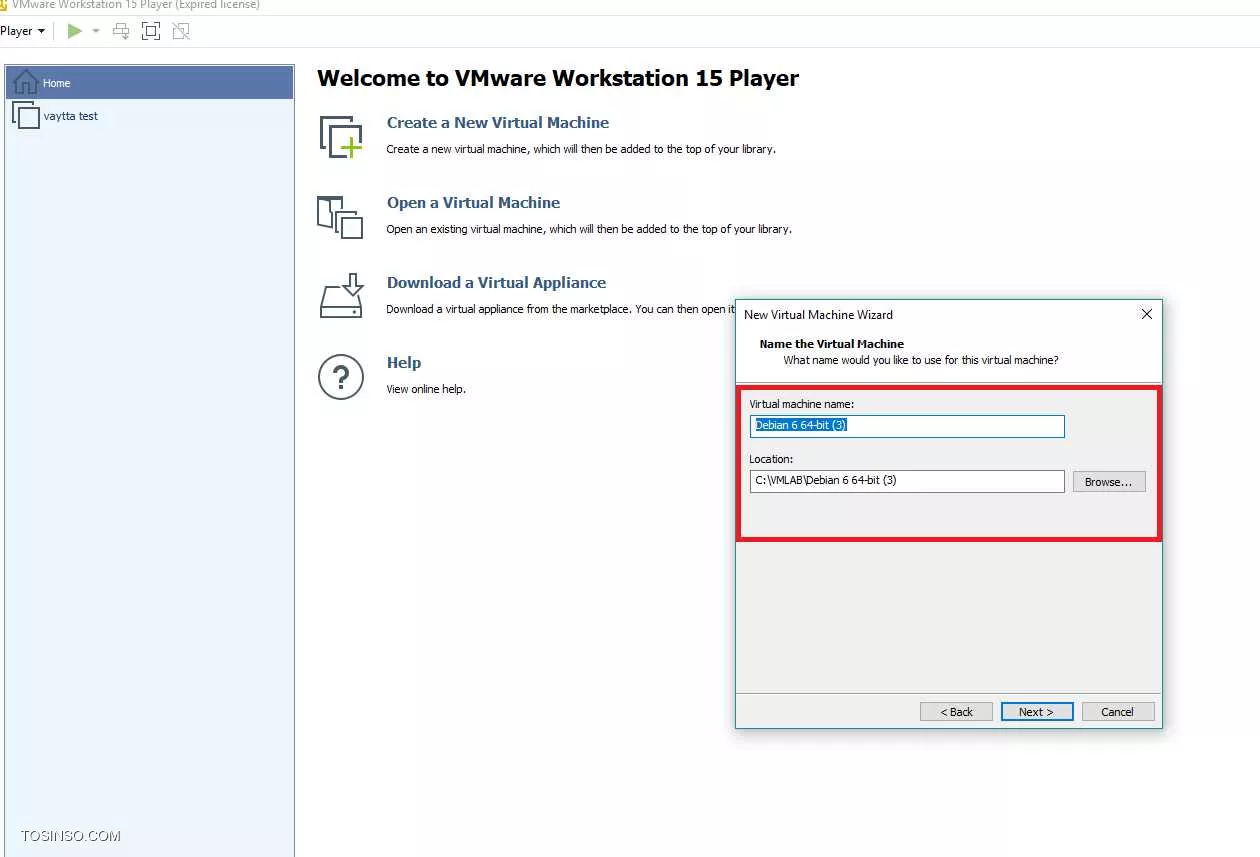

در این مرحله نام گذاری ماشین و ایجاد New folder  برای ذخیره برنامه ودر آخر دکمه Next   کلیک کنید :

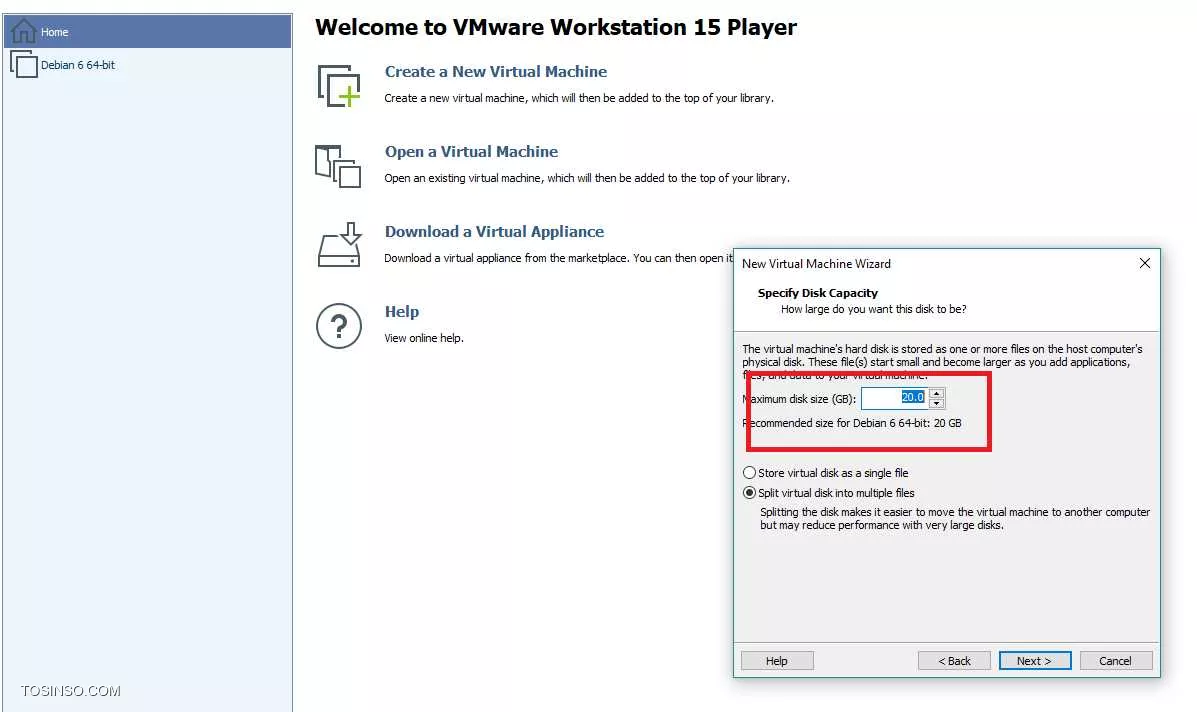

آموزش کانفیگ و پیکربندی Vyatta در این مرحله ظرفیت Hard  رو مشخص کنید و دکمه   Next را کلیک کنید .(از مقدار  پیش فرض که نمایش داده شده نباید پایین تر بگذارید)
آموزش کانفیگ و پیکربندی Vyatta این مرحله برای  تغییریا تنظیمات بیشتر می توانید روی قسمت Customize Hard Ware  کلیک کنید ودر آخر Finish  را بزنید  برنامه  اجرا می شود و باید  User name  و password   را  وارد کنید .

آموزش کانفیگ و پیکربندی Vyatta


User name : vyatta
Password : vyatta


دراین مرحله  install – image را تایپ کنید در محیط برنامه, برای نصب image  می باشد .

آموزش نصب و کانفیگ Vyatta

در این مرحله سوال برای تایید نصب می باشد yes   را تایپ کنید .

آموزش نصب و کانفیگ Vyatta

در این مرحله partition  را در حالت auto  قرار دهید  و تایید  سایز پیش فرض  .
آموزش نصب و کانفیگ Vyatta
در این مرحله continue را تایید می کنید .

آموزش نصب و کانفیگ Vyatta

در این مرحله sda /dev   تایید  برای  ساختار دایرکتوری های لینوکس می باشد .
 آموزش نصب و کانفیگ Vyatta

در این مرحله می توانید password   را تغییر دهید .
 آموزش نصب و کانفیگ Vyatta

مرحله آخر ایجاد GRUB boot  را تایید کنید . بعد از اینکه برنامه بالاآمد شما محیط برنامه رو مشاهده می کنید .

آموزش نصب و کانفیگ Vyatta
آموزش کانفیگ Vyatta

دستور  Show  برای نمایش اطلاعات مورد نظر می باشد .

آموزش کانفیگ و پیکربندی Vyatta

example: show configuration

example : می توانید با این دستور VPN , Fsirwall , System ,interface  و ...... را تنظیم کنید و لابراتور را بنا به دیباس مشخص کنید .
نکته : هر دستور زیر مجمومه هایی دارند می توانید با دکمه Tab  مشاهده کنید.

آموزش کانفیگ و پیکربندی Vyatta

example: set+Tab

دستور set   برای تنظیم دیباس ورودی می باشد باید تو محیط configuration  باشید و interface   را تنطیم می کنیم و آدرس  Ip آن رو مسخص کنید بایستی نوع پروتکل آن را باید  حتما مشخص گردد .
 آموزش کانفیگ و پیکربندی Vyatta
باید کانفیک هایی که انجام دادید رو اعمال کنید تا اجرا شوند .( فقط در این   vaytta  این طور می باشد)

آموزش کانفیگ و پیکربندی Vyatta
دستور commit   برای اجرای کانفیک می باشد .
 آموزش کانفیگ و پیکربندی Vyatta
ایستی config  هایی را که اجرا کردید را حتما save  کنید. محل ذخیره آنها در config.boot  می باشد .
 آموزش کانفیگ و پیکربندی Vyatta
با دستور show interface اطلاعات کانفیگ را نمایش داده می شود .
