در این مطلب می خواهیم نحوه راه اندازی اکسس پوینت TL-WA5110G//TL-WA5210G را در حالت WDS توضیح بدهیم ، در TL-WA5110G //TL-WA5210G فقط در WEP securityدر حالت Repeater//Universal Repeater mode کار میکند ، اطلاعاتی از Root Router :
LAN IP: 192.168.1.1 SSID: TP-LINK-test Encryption Type: WEP Open Hexadecimal Passphrase: 0123456789

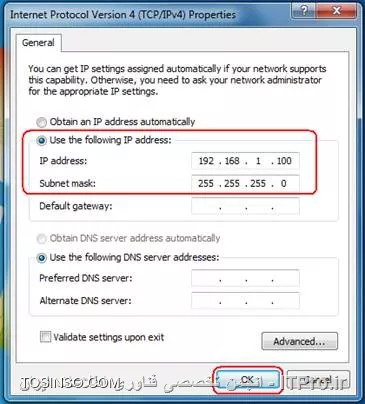

ابتدا برای برای وارد شدن به کتسول اکسس پوینت TL-WA5110G //TL-WA5210G می بایستی اقدامات ذیل را انجام دهید برای کارت شبکه دستگاه خود ipدر رنج 192.168.1.x ست کنید ipخود اکسس پوینت 192.168.1.254 می باشد .به صورت شکل زیر می بایست بر روی کارت شبکه خود IP می توانید ست کنید. برای مثال همانند شکل ذیل شما باید در کانفیگ Local Area Connection ، IP address را 192.168.1.100 و subnet mask را برابر 255.255.255.0 قرار دهید .
لطفا کابل اکسس پوینت را در پورت اترنت دستگاه کامپیوتر خودمتصل نمایید.
Th. Configuration on Device (TL-WA5110G / TL-WA5210G):
1-لاگین کردن بر روی صفحه مدیریت اکسس پوینت ، بر روی address bar مرورگر خود – ای پی 192.168.1.254 را وارد نمایید و ENTER کنید

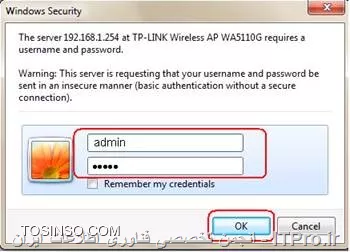

Type in the Username and Password (default is admin).
2. Click Operation Mode, select AP mode and click Save.

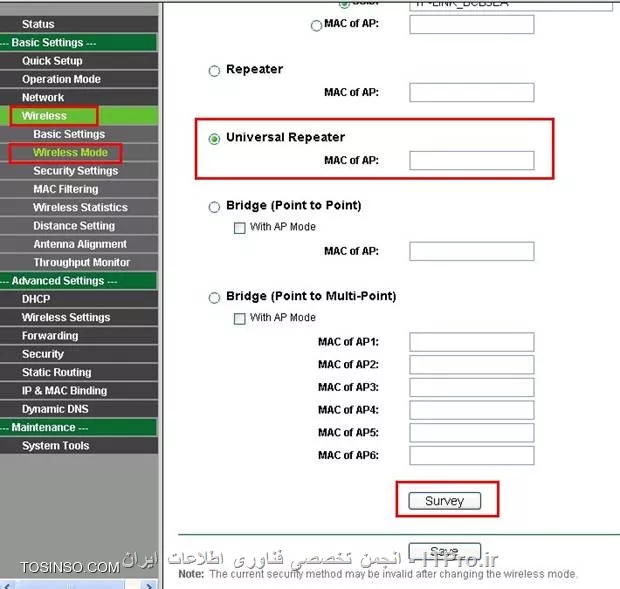

3 – به قسمت Wireless -> Wireless Mode. Select Universal Repeater as the Wireless Mode. Then click Survey. بروید.
(برای پیاده سازی wds میتوان از مد های Repeater as Wireless Mode استفاده نمود )
-------------------------------------------------
برای دسترسی به مجموعه بهترین دوره های آموزش شبکه های کامپیوتری ( مبانی شبکه ، نتورک پلاس ، مانیتورینگ و ... ) مقدماتی تا پیشرفته با ارائه گواهینامه و فیلم رایگان همین الان کلیک کن
--------------------------------------------------

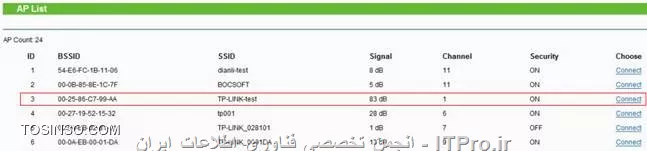

4- پیدا کردن روتر مورد نظر از AP List برای ارتباط با آن و انتخاب گزینه Connect.

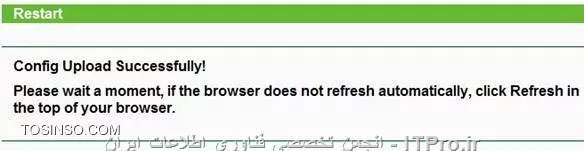

5-انتخاب گزینه save بعد از انجام عمل فوق و مواجه شدن با صفحه ذیل .
6-در تنظیمات تعدادی از دستگاه های اکسس پوینت در مد های RepeaterUniversal Repeater modeدر اکسس پوینت های , TL-WA5110G TL-WA5210G فقط برای امنیت security از حالت WEP پشتیبانی می شود .برای مثال همانند تصویر زیر شما می بایست

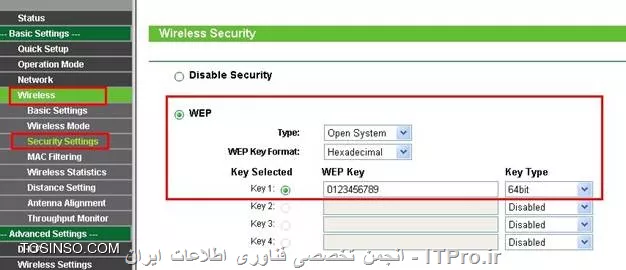

Click Wireless ->Security settings. Select WEP, and set the same Type, Key Format and Key Type as the Root Router. Then put in the same password "0123456789". Click Save.

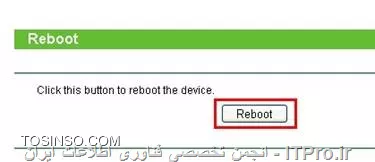

7-کلیک کردن بر روی System Tools->Reboot->Reboot برای ریستات کردن دستگاه
بعد از تنظیمات فوق >تکرار کننده باید به صورت صحیح کار کند .
نکته: بعد از انجام تنظیمات فوق – شما در قسمت the Local Area Connection دستگاه خود در قسمت تنظیمات ip address را بر روی automatically قرار دهید .
نویسنده: صادق فراهانی
