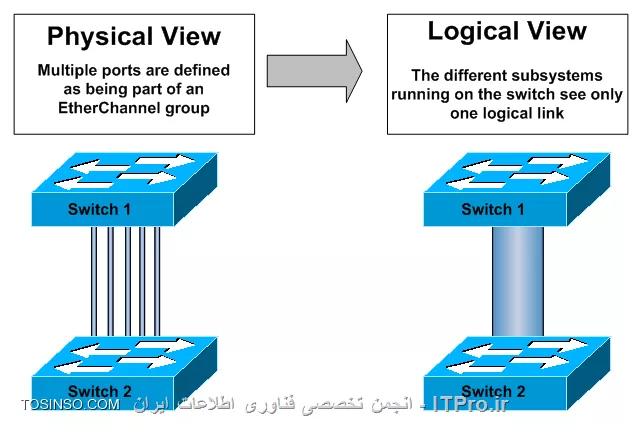

در ادامه آموزش های مربوط به سوئیچ های سیسکو می خوام EtherChannels رو براتون توضیح بدم. به وسیله EtherChannels می توانیم چندین خط فیزیکی را با هم ادغام و به یک خط منطقی تبدیل کنیم. به طور معمول Spanning Tree لینک های جایگزین را مسدود می کند اما EtherChannels قابلیت Load Balancing را بدون مسدود کردن پورت ها برای ما ایجاد می کند.
فرض کنید یک شرکت دارای دو سوئیچ است که از طریق یک پورت Fast Ethernet به یکدیگر متصل شده اند بعد از مدتی این شرکت گسترش پیدا می کند و دیگر لینک Fast Ethernet جوابگوی نیاز انها نخواهد بود اگر یک پورت Fast Ethernet دیگر را بین این دو سوئیچ متصل کنیم پروتکل Spanning Tree برای جلوگیری از ایجاد Loop در شبکه یکی از این دو پورت را Block می کند یکی از راه حل ها ، خرید یک سوئیچ دارای پورت Gigabit Ethernet است که اینکار مقرون به صرفه نیست راه حل منطقی استفاده از EtherChannel است تنها موردی که در استفاده از این تکنولوژی باید در نظر گرفت داشتن پورت های آزاد است.ترافیک براساس MAC Address یا IP Address یا Port Address مبدا یا مقصد بین لینک ها تقسیم می شود. و از طریق Config Mode قابل تنظیم است.
Switch(config)#port-channel load-balance {dst-ip|Srt-ip|dst-mac|srt-mac| src-dst-ip| dst-dst-ip}
تنظیمات مربوط به Port Channel را می توان در هر دو اینترفیس منطقی و فیزیکی انجام داد.
اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.

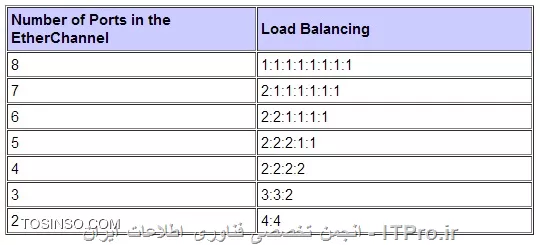

نکته : نحوی تقسیم ترافیک بین پورت ها در EtherChannel به تعداد پورت ها بستگی دارد و قابل تغییر نیست برای تقسیم مساوی ترافیک بهتر است تعداد لینک 2 ، 4 یا 8 تا باشد در جدول زیر این مقادیر نشان داده شده است.
PAgP-Port Aggregation Protocol : پروتکل اختصاصی سیسکو است که به صورت دینامیک با سمت مقابل برای ایجاد Channel مذاکره می کند و دارای سه حالت زیر است:
LACP-Link Aggregation Control Protocol : پروتکل استاندارد و عمومی می باشد که مشابه PAgP می باشد و دارای سه حالت زیر است:
به طور ساده اگر بخواهیم نحوی تنظیم EtherChannel را عنوان کنیم به این صورت است که شما باید یک اینترفیس منطقی ایجاد و اینترفیس های فیزیکی مد نظر را به ان اضافه کنید. برای ایجاد Port Channel از دستور زیر استفاده می کنیم:
Switch(config)#interface port-channel 1
برای ایجاد EtherChannel لایه سه از دستور زیر استفاده می کنیم:
Switch(Config-if)#no switchport Switch(Config-if)#ip address 192.168.1.1 255.255.255.0
برای اضافه کردن پورت های مورد نظر از دستور زیر استفاده می کنیم:
Switch(Config)#interface fast 0/1 Switch(Config-if)#channel-protocol pagp Switch(Config-if)#channel-group 1 mode auto
جهت دیدن وضعیت EtherChannel از دستورات زیر استفاده کنید.
Switch#show etherchannel Switch#show etherchannel summary Switch#show etherchannel load-balance
