تفاوت IP Telephony و PoE در چیست؟

در این مقاله با این موارد آشنا می شوید: IP Telephony و PoE) Power Over Ethernet)

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
وب سایت توسینسو

نمونه هایی از تلفن های IPشرکت سیسکو:

وب سایت توسینسو
وب سایت توسینسو

علاوه بر دیتای استاندارد، شبکه های امروزی باید قادر به انتقال ترافیک مربوط به سرویس (Voice Over IP(VoIP نیز باشند. این پروتکل که به نام IP Telephony (IPT نیز نامیده می شود، اطلاعات صوتی یا همان voice را از تلفن های IP به سمت دیگر قسمتهای شبکه حمل خواهد کرد.


-------------------------------------------------

آموزش شبکه

برای دسترسی به مجموعه بهترین دوره های آموزش شبکه های کامپیوتری ( مبانی شبکه ، نتورک پلاس ، مانیتورینگ و ... ) مقدماتی تا پیشرفته با ارائه گواهینامه و فیلم رایگان همین الان کلیک کن

--------------------------------------------------

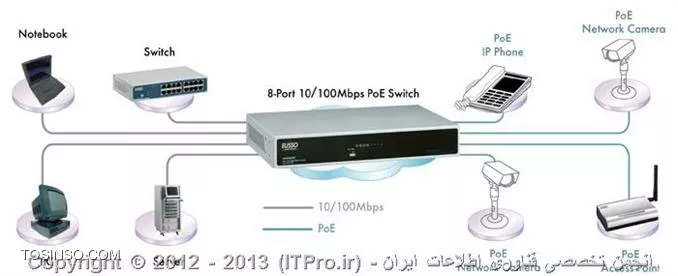

برای فراهم ساختن امکان انتقال ترافیک voice و برقراری موفقیت آمیز تماس های تلفنی، سوئیچ های شبکه را می توان پیکربندی کرد. برای مثال سوئیچ های کاتالیست سیسکو می توانند برق مورد نیاز برای دستگاههای IP phone را تامین کرده، اتصالات trunk را با آنها برقرار نموده و سرویس QoS را نیز در اختیار آنها قرار دهند.

همانند دیگر دستگاههای متصل به شبکه، تلفن های IP نیز برای فعالیت خود نیاز به انرژی برق دارند. این نیاز را می توان از دو طریق تامین نمود:

یک آداپتور AC خارجی

PoE که از نوع DC است

آداپتور AC خارجی به درگاه خود در روی دستگاه وصل شده و بدین ترتیب برق 48 ولت را به صورت DC در اختیار آنها قرار می دهد. این آداپتورها به نام Wall Warts نامیده شده و در شرایطی که روش دیگری برای تامین برق وجود نداشته باشد، مورد استفاده قرار می گیرند. اما در این صورت هرگونه قطعی برق و یا بروز ایرادی در کار آداپتور باعث از کار افتادن تلفن های IP خواهد شد.روش دیگر بهره گیری از ویژگی (Power Ower Ethernet (PoE یا inline power است.

در این شرایط همان برق 48 ولت DC از طریق کابلهای Ethernet که برای انتقال Data مورد استفاده قرار می گیرند در اختیار تلفن IP قرار داده می شود. در این بین خود سوئیچ وظیفه تامین انرژی برق مربوط به این دستگاه ها را برعهده خواهد داشت. همچنین آداپتور AC را نیز می توان در این شرایط به عنوان یک روش جایگزین و ایجاد redundancy مورد استفاده قرار داد.

PoE از آن جهت مفید می باشد که به راحتی می توان آن را مدیریت نموده و عملکرد آن را مورد بررسی قرار داد. همچنین با استفاده از PoE می توان برق مورد نیاز را تنها در اختیار تلفن های IP قرار داد. در حقیقت این ویژگی تنها مختص تلفن های سیسکو نبوده و تمامی دستگاههایی که توانایی بهره گیری از ویژگی PoE را دارند می توانند درخواست خود برای دریافت انرژی را به سمت سوئیچ های PoE ارسال کنند.. در صورتیکه یک کامپیوتر و یا دستگاهی به غیر از تلفن های IP که از PoE پشتیبانی نمی کنند به همان پورت سوئیچ متصل گردند، سوئیچ از ارسال برق به سمت آنها خودداری خواهد کرد.

توصیه می شود که خود دستگاه سوئیچ را نیز به یک UPS متصل کنید تا قطع برق باعث از کا افتادگی آن و همچنین دیگر دستگاههایی که برای تامین برق خود محتاج سوئیچ هستند نگردد. در این شرایط حتی در صورت نبود برق اصلی سازمان، تلفن های IP می توانند به فعالیت خود ادامه دهند.

مکانیسم عمل PoE:

یک سوئیچ تنها زمانی قادر به تامین برق از طریق PoE خواهد بود که به همین منظور طراحی شده باشد.این سوئیچ ها باید دارای منابع تامین برق دیگری نیز برای ارائه انرژی مورد نیاز دستگاههای درخواست کننده باشند. در این بین سوئیچ های کاتالیست مانند 3750، 4500 و 6500 و برخی از مدل های سری 3560 این توانایی را در اختیار دارند.

2 متد بهره گیری از PoE عبارتند از :

(Cisco Inline Power(ILP: این متد مخصوص سیسکو بوده و ثبل از استاندارد IEEE 802.3af ارائه شده است.

IEEE 802.3af: روشی استاندراد برای ارائه PoE بوده و توسط تمامی دستگاهها مورد پشتیبانی قرار می گیرد.

سویچ های سیسکو از هر دو استاندارد پشتیبانی می کنند.

شناسایی دستگاهها :

زمانی که یک پورت در وضعیت "down" قرار دارد، سوئیچ اقدام به غیرفعال کردن موقتی PoE در روی آن خواهد کرد. اما سوئیچ باز هم باید به منظور شناسایی دستگاههایی که ممکن است به این پورت متصل گردند، آماده باشد. در این صورت وصل کردن دستگاهی که نیاز به تامین برق از سوی سوئیچ دارد باعث خواهد شد تا سوئیچ مزبور PoE را در روی آن پورت فعال کرده و انرژی درخوستی را در اختیار دستگاه قرار دهد.

به دلیل وجود دو متد مختلف از PoE، یک سوئیچ سعی در استفاده از هر دو روش برای ارائه سرویس خواهد داشت. در مورد IEEE 802.3af جریان ضعیفی از برق در داخل کابل اترنت قرار داده می شود. سپس سوئیچ سیگنال دریافتی را مورد بررسی قرار داده و میزان مقامت آن را اندازه گیری می کند. در صورتیکه این میزان برابر با 25000 اهم بوده باشد.، فرض بر آن گذاشته می شود که دستگاهی با توانایی استفاده از PoE به این پورت متصل گشته است.

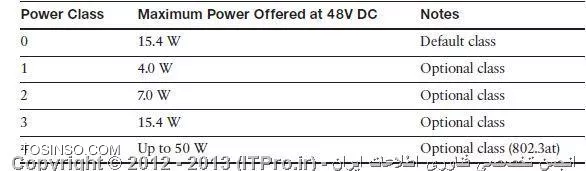

یک سوئیچ می تواند با ارسال سیگنال هایی با ولتاژهای مختلف اقدام به اندازه گیری مقدار مقاومت جریان کرده و سپس بسته به این میزان، مقدار جریان معینی را در داخل سیم قرار می دهد. در حقیقت میزان مقائمتی که بر روی جریان ارسالی از سوئیچ توسط دستگاه متصل اعمال می شود نشان دهنده کلاس مخصوصی است که دستگاه مزبور در داخل آن طبقه بندی خواهد شد. جدول زیر نشان دهنده کلاس های مختلف PoE و مقدار جریانی است که در مورد هرکلاس در داخل سیم قرار داده می شود.


وب سایت توسینسو

کلاس پیش فرض صفر در صورتی مورد استفاده قرار می گیرد که یکی از کلاسها(سوئیچ و یا دستگاه متصل به آن) قادر به شرکت در پروسه شناسایی کلاس انرژی نباشد. اما کلاس انرژی شماره 4 که در استاندارد IEEE 802.3af به صورت رزرو شده بوده و به صورت جداگانه در استاندارد 802.3at نیز معرفی شده است، بیان کننده PoE Plus می باشد.

این استاندارد می تواند به ازای هر هر دستگاه حداکثر تا 50w انرژی برق ارائه دهد.روشی که سیسکو در (Cisco Inline Power (ILP مورد استفاده قرار می دهد متفاوت از IEEE 802.3af می باشد. بدین ترتیب برخلاف ارسال ولتاژ و اندازه گیری مقاومت، سوئیچ یک فرکانس 340 کیلوهرتزی را در داخل کابل اترنت قرار می دهد. استفاده از یک فرکانس صوتی به جای ارسال جریان برق به منظور جلوگیری از صدمه دیدن دستگاههایی مانند کامپیوترها که توانایی بهره گیری از PoE را ندارند انجام می پذیرد.

اما در صورتیکه یک دستگاه تلفن IP به یک پورت سوئیچ متصل گردد، فرکانس ارسال شده از سوئیچ توسط تلفن مزبور برگشت داده شده و بدین ترتیب وجود یک دستگاه با قابلیت PoE در روی ارتباط شناسایی می شود. در این مرحله سوئیچ می تواند با خیالی آسوده اقدام به ارسال جریان موردنظر به سمت دستگاه متصل نماید.

تامین برق یک دستگاه

بعد از شناسایی شدن یک دستگاه PoE توسط سوئیچ، در ابتدا مقدار جریان پیش فرضی در اختیار آن قرار داده می شود. برای نمونه سوئیچ مد 3750-24-PWR برای یک تلفن IP مقدار جریانی برابر با 15.4w را ارسال می کند.از لحاظ فیزیکی جریان ارسالی به دو طریق زیر ارسال خواهد شد :

  •  در Cisco ILP جریان از طریق پین های 1، 2، 3 و 6 در سوکت Rj45 ارسال می گردد.
  •  در IEEE 802.3af این جریان از طریق پین های 1، 2، 3، 6 و یا 4، 5، 7، 8 در سوکت Rj45 ارسال می گردد.

دستگاه بعد از دریافت کردن انرژی خود از سوئیچ می تواند اتصال Ethernet خود را فعال کرده و شروع به فعالیت نماید. در صورتیکه مقدار برق مورد نیاز در مورد یک دستگاه کمتر از مقداری باشد که به صورت پیش فرض توسط پورت سوئیچ ارائه می شود، می توان آن را کاهش داده و بدین ترتیب از مصرف بی مورد انرژی جلوگیری کرد. اما در مورد استاندارد IEEE 802.3af مقدار جریان موردنیاز به صورت اتوماتیک و با شناسایی کلاس انرژی دستگاه متصل صورت خواهد گرفت.

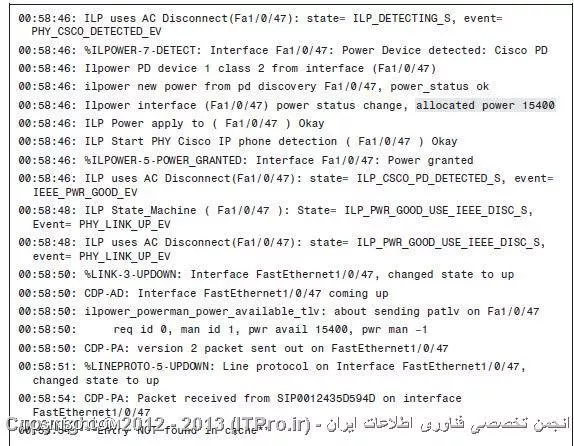

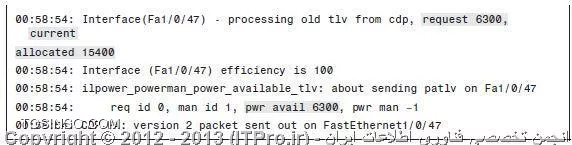

در مورد Cisco ILP یک سوئیچ می تواند با استفاده از پروتکل CDP با دستگاهی که بدان متصل شده است ارتباط برقرار کرده (البته در صورتیکه دستگاه متصل نیز قادر به پشتیبانی از CDP باشد) و نوع آن و همچنین برق مورد نیاز برای فعالیت دستگاه را تشخیص دهد. در این صورت سوئیچ خواهد توانست مقدار جریان را مطابق با نیازهای دستگاه مزبور کنترل نماید.برای نمونه به خروجی زیر که در اثر اجرای دستورات debug ilpower controller و یا debug cdp packet تولید شده است توجه فرمایید. در این بین مشاهده خوهید کرد که مقدار جریان از 15000 میلی وات به 6300 میلی وات کاهش یافته است.

وب سایت توسینسو
وب سایت توسینسو

پیکربندی PoE

پیکربندی ویژگی PoE یا همان inline power در روی سوئیچ بسیار آسان است. در حالت کلی پورت های سوئیچ می توانند در ابتدا اقدام به شناسایی دستگاههای نیازمند برق کرده و سپس انرژی مورد نیاز را در اختیار آنها قرار دهند. اما در صورتیکه ویژگی فوق در روی پورت مورد نظر غیر فعال گردد، امکان شناسایی دستگاهها وجود نخواهد داشت. به صورت پیش فرض تمامی پورت های سوئیچ سعی در شناسایی دستگاههای متصل به خود خواهند کرد که برای تغییر این رفتار می توانید از دستور زیر که در محیط پیکربندی اینترفیس نوشته می شود استفاده کنید :

Power inline {auto [Max milli-watts] | Static [Max milli-watts] | never}

به صورت پیش فرض پارامتر auto مورد استفاده قرار می گیرد که در نتیجه آن، دستگاه متصل و انرژی مورد نیاز به صورت اتوماتیک شناسایی خواهد شد. همچنین مقدار جریان پیش فرض نیز برابر با 15.4w است که در صورت تمایل می توانید حداکثر جریان را توسط دستور Max milli-watts در رنج 4000 الی 15400 تعیین کنید.در صورتی که دستگاه متصل به پورت سوئیچ با استفاده از هر دو متد موجود قادر به تعامل با سوئیچ نباشد، می توانید از دستور static استفاده کنید. در این جا نیز برای تعیین این مقدار می توانید از پارامتر Max milli-watts بهره بگیرید.

بررسی عملکرد PoE

برای بررسی عملکرد PoE در روی یک پورت از دستور زیر استفاده می شود:

Show power inline [type mode/num]

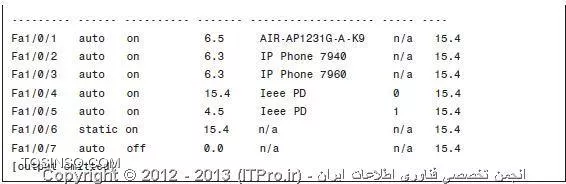

مثال زیر نمونه ای از اجرای دستور فوق را نشان داده است. در صورتیکه شماره کلاس انرژی برابر با "n/a" بیان شود می توان دریافت که پروتکل Cisco ILP مورد استفاده قرار گرفته شده است. در غیر اینصورت می توانید شماره کلاس انرژی مربوط به پروتکل IEEE 802.3af را مشاهده نمایید.

وب سایت توسینسو
وب سایت توسینسو

نکته: در هنگام تخصیص انرژی مورد نیاز به دستگاهها از طریق ویژگی PoE به مقدار کلی انرژی قابل تخصیص توسط سوئیچ توجه کافی را داشته باشید. برای مثال در شکل فوق این سوئیچ می تواند حداکثر 370w انرژی در اختیار دستگاهها قرار دهد. اما به دلیل اختصاص 39w مقدار باقی مانده برای بقیه دستگاه ها برابر با 331w نمایش داده شده است.

آموزش مراحل روشن شدن تلفنIP

1. وقتی که تلفن روشن میشود ، با استفاده از پروتکل CDP خود را برای پورت switch معرفی میکند ، اگر برای سویچ تعریف کرده باشیم که برای این پورت از خصوصیت POE استفاده کند ، تلفن IP را شناسایی می کند و مقدار ولتاژ مورد نیاز تلفن را به آن پورت میدهد.

2. تلفن با استفاده از سیستم عامل خود که بر روی chipset است بالا می آید و شروع به کار میکند.

3. با استفاده از پروتکل CDP سویچ به تلفن اطلاعات مربوط به voice VLAN و VLAN مربوط به Data و همچنین اطلاعاتی همچون COS و TOS و .... که مربوط به QOS است را میدهد.

4. تلفن یک درخواست را برای سرور DHCP میفرستد ، سرور DHCP نیز تمام اطلاعات مربوط به تنظیمات ip را همچون

Ip Address - Subnet Mask - Gateway و همچنین یک تنظیم اضافه دیگر به نام آدرس IP مربوط به سرور TFTP که دارای option برابر 150 است را به تلفن میدهد.

5. تلفن به سرور TFTP متصل می شود و اطلاعات خود را شامل نام ، آدرسMAC و .. را به آن می دهدو از سرور TFTP فایل تنظیمات را که توسط سرور CCM برای این تلفن ساخته شده است را میگیرد .

این فایل دارای پسوند .cfn است. ( در این فایل تنظیماتی همچون زبان مورد استفاده تلفن ، چگونگی ارتباط با CCM و همچنین یک لیست از آدرس مربوط به سرورهایCCM را میدهد. )

لیست سرورهای CCM حداکثر میتواند آدرس 3 سرور CCM را در خود نگه دارد:

1. Primary CUCM (publisher

2. Secondary CUCM

3. Third CUCM

6. تلفن بر اساس فایل تنظیماتی که از سرور TFTP گرفته است ، با سرور CCM ارتبط برقرار می کند و هم اکنون ما میتوانیم از تلفن استفاده کنیم.
