در این مطلب میخواییم درباره دو مفهوم Collistion Domain و Broadcast Domain صحبت کنیم و با مفهوم و همچنین تفاوت اونها آشنا بشیم. محدوده برخورد و محدوده برادکست مفاهیمی است که در بحث شناخت نحوه کار سویچ و هاب در دوره آموزش نتورک پلاس به خوبی آموزش داده شده است. شما می توانید علاوه بر این مقاله به لینک آموزش شبکه نتورک پلاس هم مراجعه کنید.
واژه Collision به معنای تصادف یا برخورد است و بیشتر زمانی این مسئله مطرح می شود که یک اتفاق خاص در شبکه های اترنت به وقوع می پیوندد ، در واقع تنها زمانی Collision به وقوع می پیوندد که شبکه شما یک رسانه مشترک یا Shared Media باشد و چندین دستگاه بصورت همزمان داده های خود را در این رسانه ارتباطی ارسال کنند. منظور از Shared Media یا رسانه به اشتراک گذاشته شده یک نوع رسانه ارتباطی است که برای متصل کردن دستگاه های مختلف شبکه به همدیگر استفاده می شود.
برای مثال شبکه هایی که از Ethernet HUB در یک توپولوژی قدیمی به نام Bus استفاده می کردند در واقع تنها یک کانال ارتباطی برای ارسال و دریافت سیگنال داشتند و هر دستگاه در شبکه مجبور بود از همین کانال اشتراکی برای ارسال و دریافت سیگنال استفاده کند. در توپولوژی هایی مثل Bus که دستگاه ها از Shared Media استفاده می کنند و با استفاده از یک Ethernet Hub به هم متصل می شوند ارتباطات از نوع Half-Duplex یا دو طرفه غیر همزمان برقرار می شود بدین معنا که در لحظه فقط یک دستگاه قادر به ارسال و یک دستگاه قادر به دریافت سیگنال می باشد و دستگاه ها بصورت همزمان نمی توانند سیگنال خود را در شبکه ارسال و یا دریافت کنند. توجه کنید که در چنین توپولوژی هایی ارسال همزمان سیگنال برای چندین دستگاه وجود ندارد.
-------------------------------------------------
برای دسترسی به مجموعه بهترین دوره های آموزش شبکه های کامپیوتری ( مبانی شبکه ، نتورک پلاس ، مانیتورینگ و ... ) مقدماتی تا پیشرفته با ارائه گواهینامه و فیلم رایگان همین الان کلیک کن
--------------------------------------------------
Collision یا همان تصادف زمانی اتفاق می افتد که دو دستگاه در یک شبکه Ethernet می خواهند بصورت همزمان سیگنال های خودر ار ارسال و دریافت کنند و این سیگنال ها قرار است بر روی همان Shared Media ارسال شود ، با توجه به اینکه در Shared Media ها ارسال Full-Duplex یا دو طرفه همزمان وجود ندارد و ارتباطات half-Duplex هستند این فرآیند در این ساختار شبکه پشتیبانی نمی شود و در نهایت Collision در شبکه شما به وجود می آید ، یعنی دو سیگنال در لحظه در شبکه ای قرار می گیرند که امکان پشتیبانی در دو سیگنال در لحظه را ندارد.
برای جلوگیری از به وجود آمدن Collision در چنین ساختارهایی از الگوریتمی به نام CSMA/CD برای شناسایی و جلوگیری از به وجود آمدن Collision استفاده می شود . البته نباید به collision به عنوان یک مشکل حاد نگاه کرد ، امروزه Collision به عنوان یک اتفاق عادی در شبکه هایی که بر اساس ساختار Half-Duplex کار می کنند شناخته می شود . Collision Domain در واقع به هر Segment از شبکه شما گفته می شود که در آن Collision رخ می دهد که معمولا در شبکه های اترنت است. به زبان دیگر Collision Domain در محدوده همه دستگاه هایی ممکن است رخ دهد که به یک Shared Media متصل شده اند.
برای مثال اگر ITPRO-Client1 که یک کامپیوتر در یک شبکه اترنت است برای ITPRO-Client2 که کامپیوتری دیگر در شبکه است سیگنالی را ارسال کند و در همان لحظه ITPRO-Client3 برای ITPRO-Client4 سینگالی ارسال کند ، به دلیل همزمانی این ارسال سیگنال تداخلی بین سیگنال ها به وجود می آید که Collision گفته می شود. احتمال بروز Collision با زیاد تر شدن تعداد دستگاه ها در شبکه افزایش پیدا می کند، همچنین با بالا رفتن میزان ترافیک شبکه نیز احتمال بروز Collision بیشتر خواهد شد.
هر چقدر تعداد Collision های ما در یک Collision Domain زیاد شود کیفیت سرویس دهی شبکه کمتر خواهد شد زیرا کلاینت ها مجبور هستند بسته های اطلاعاتی خود را مجددا و مجددا ارسال کنند و همین باعث بالا رفتن میزان پردازش کامپیوترها و همچنین ترافیک شبکه می شود. معمولا سویچ های شبکه برای تقسیم کردن یا Segment کردن Collision Domain ها به Collision Domain های کوچکتر مورد استفاده قرار می گیرند ، توجه کنید که هر چقدر Collision Domain های ما کوچکتر باشد برای کیفیت سرویس دهی شبکه ما بهتر خواهد بود.

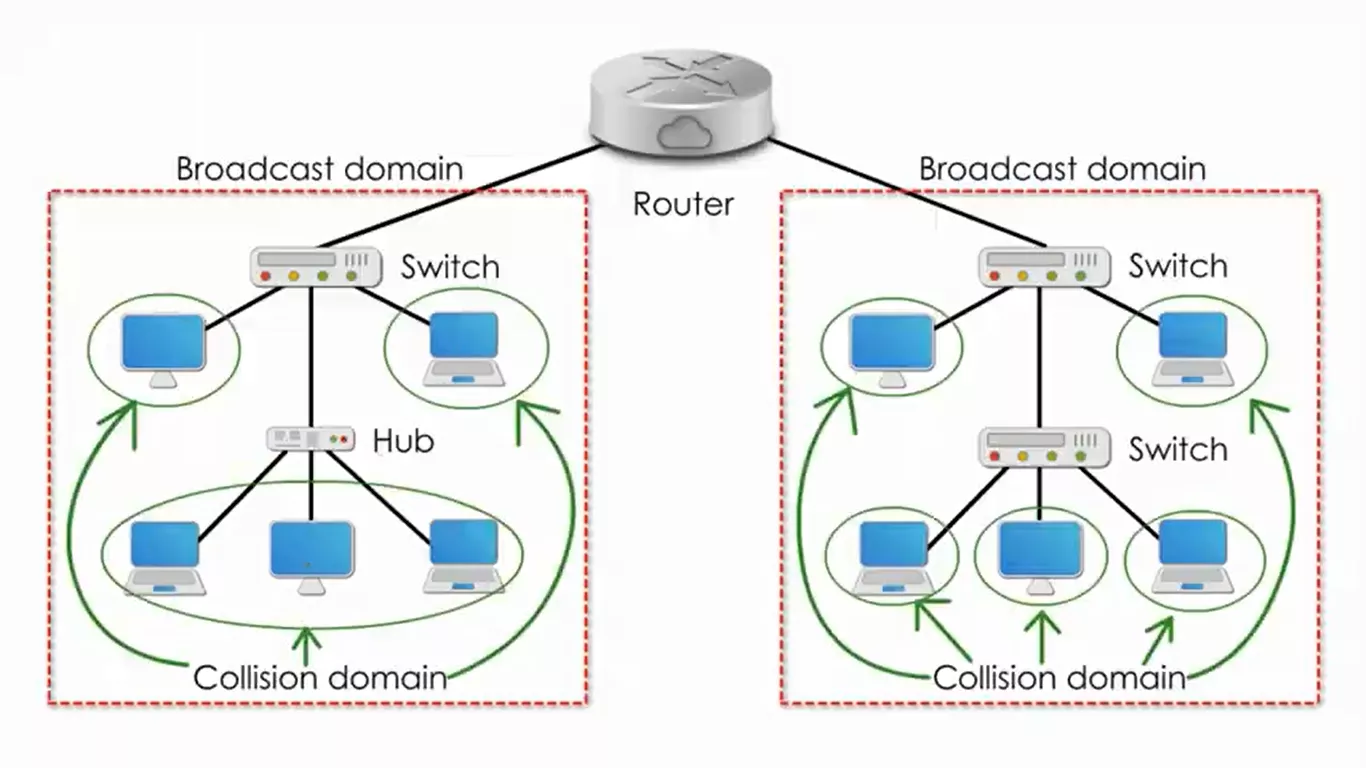

هر پورت از پورتهای سویچ های اترنت امروزی به عنوان یک Collision Domain جداگانه در نظر گرفته می شود. به زبان دیگر یک Collision نمی تواند بین دو دستگاه به وقوع بپیوندد که در پورت های مختلف یک سویچ متصل شده اند. امروزه دیگر شما نیازی نیست دغدغه Collision Domain در شبکه خود داشته باشید زیرا دیگر دستگاهی به نام HUB در شبکه ها استفاده نمی شود و کلیه این دستگاه ها جای خود را به Switch داده اند.
Broadcast در ارتباطات N به N به ارتباطی گفته می شود که در آن یک دستگاه فرستند یک کپی از داده هایی که قصد ارسال در شبکه دارد را برای همه دستگاه هایی که در آن Segment شبکه قرار دارند ارسال می کند. توجه کنید که Broadcast یک امر لازم در شبکه های کامپیوتری می باشد و شما نمی توانید از آن صرف نظر کنید ، بسیاری از پروتکل های مهم شبکه از قبلی DHCP و ARP و حتی بسیاری از نرم افزارهای کاربردی شبکه وابسته به Broadcast هستند و اگر شما جلوی این سرویس را بگیرید این پروتکل ها و سرویس ها نیز نمی توانند در شبکه کار کنند.
Broadcast Domain به محدوده یا Segment ای از شبکه گفته می شود که اگر یک دستگاه اطلاعات خود را Broadcast کند در آن Segment همه دستگاه ها این بسته اطلاعاتی را دریافت می کنند. هر سویچی که بسته Broadcast را دریافت می کند آنرا به تمامی دستگاه هایی که به پورت های خود متصل شده اند ارسال می کند یا بهتر بگوییم برای همه پورت های خود ارسال می کند زیرا ممکن است در هر پورت سویچ چندین دستگاه مستقر باشند.
توجه کنید که Router ها نیز بسته های Broadcast را دریافت می کنند اما اجازه عبور بسته های Broadcast در روتر داده نمی شود و این بسته ها در اصطلاح Drop می شوند. هر چقدر که تعداد Broadcast های یک شبکه زیاد شود باعث کاهش کارایی شبکه و کیفیت سرویس دهی شبکه می شود ، دلایل این اتفاق به شرح زیر می باشد :
بصورت پیشفرض همانطور که عنوان کردیم روتر و دستگاه هایی که در نقش روتر در شبکه ایفای نقش می کنند باعث عدم عبور ترافیک Broadcast می شوند و در اصطلاح باعث بالا رفتن تعداد Broadcast Domain های ما می شوند ، هر چقدر تعداد Broadcast Domain در یک شبکه بیشتر باشد باعث کاهش ترافیک های بیهوده در شبکه می شود ، برای بالا بردن این تعداد شما می توانید شبکه خود را Segment بندی کنید ، Segment بندی شبکه می تواند هم با استفاده از روتر و هم با استفاده از قابلیت VLAN در سویچ ها پیاده سازی شود. امیدوارم مورد توجه شما دوستا قرار گرفته باشد ، اگر تجربیاتی در این زمینه دارید خوشحال می شویم از آنها استفاده کنیم.
