چراغ های روی سوئیچ های سیسکو : تمامی سوئیچ های سیسکو دارای چراغ های در قسمت جلوئی خود هستند، که دانستن اطلاعات در مورد این چراغ ها میتواند برای کارشناسان شبکه در زمینه عیب یابی بسیار مفید باشد. این LED ها به دو دسته تقسیم میشوند: LED هایی که معمولا در اکثر سوئیچ ها در سمت چپ وجود دارند، و LED هایی که بالای هر پورت یک عدد وجود دارد.
دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران

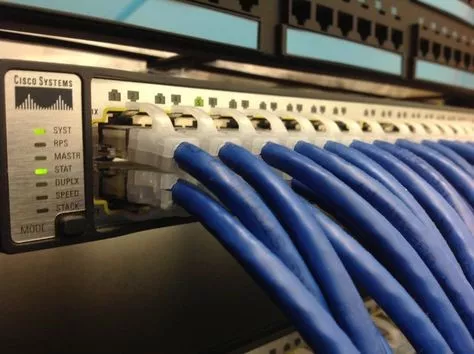

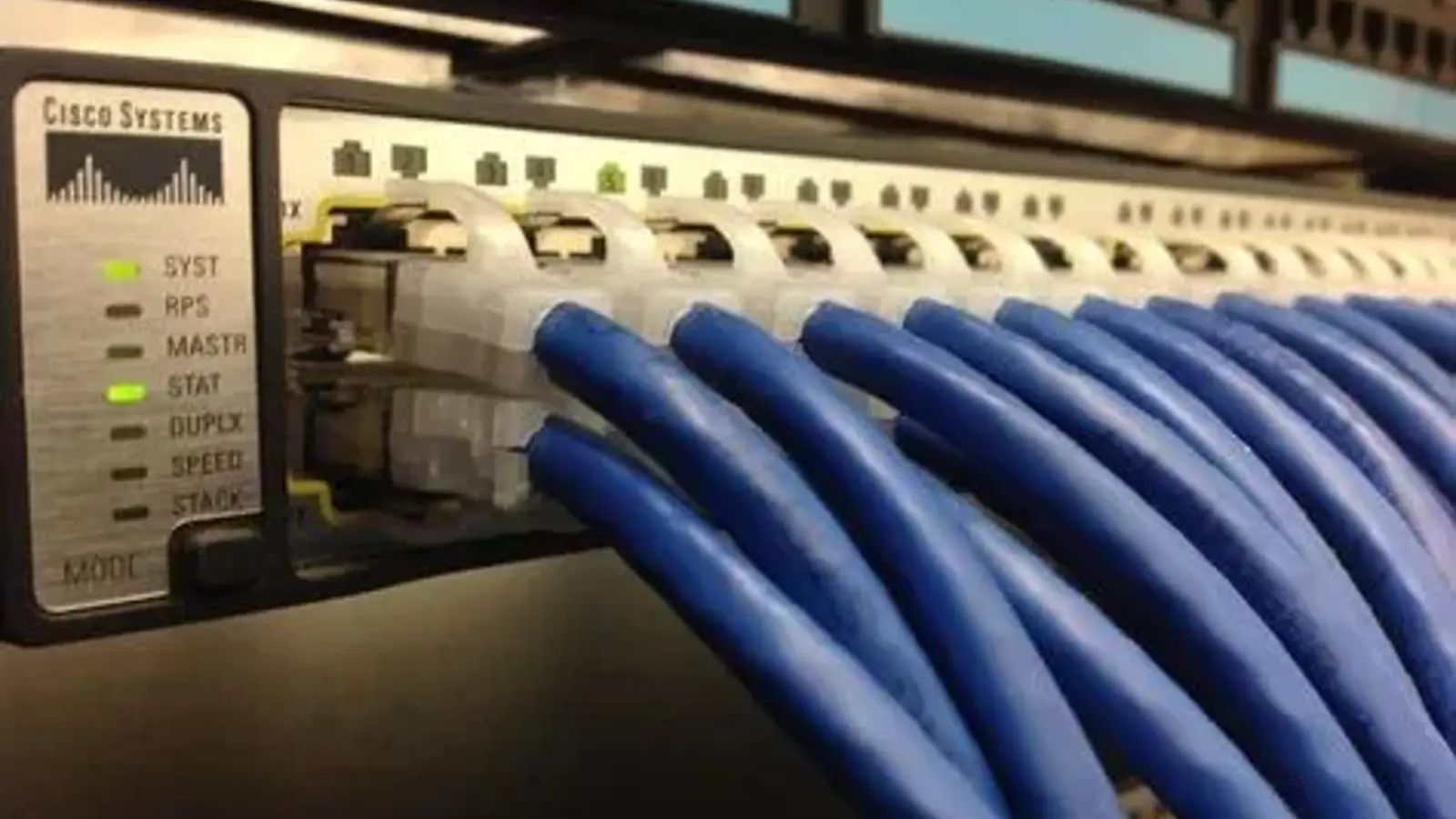

![آشنایی با چراغ های روی سوئیچ های سیسکو](/images/image-loader.gif)
اما میپردازیم به بررسی این چراغ های LED:

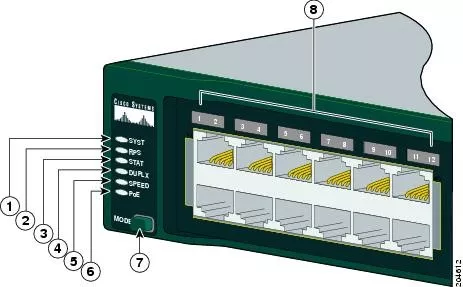

معمولا در سمت چپ دستگاه شش عدد LED موجود است. که تغییر وضعیت در هر یک از این چراغ ها نشان دهنده اطلاعاتی است که باید در مورد آنها اطلاعاتی داشته باشیم. به شکل زیر توجه کنید:
![آشنایی با چراغ های روی سوئیچ های سیسکو](/images/image-loader.gif)
- SYST LED
- RPS LED
- Status LED
- Duplex LED
- Speed LED
- PoE LED *
- Mode button
- Port LEDs
*این چراغ معمولا روی سوئیچ های مدل PoE موجود است.
SYST LED:
این چراغ نشان دهنده وضعیت برق رسانی به سوئیچ است. حالت های ممکن به صورت زیر است:
- خاموش: به این معنی که برق سوئیچ متصل نیست و سوئیچ کار نمیکند.
- سبز: سوئیچ برق به درستی برق دریافت و کار میکند.
- کهربایی: سوئیچ برق را دریافت میکند اما به درستی کار نمیکند.
RPS LED:
RPS که مخفف Redundant Power System است، یک سیستم پشتیبان برای برق سوئیچ است. این LED معمولا در بعضی از سوئیچ های مدل 2960 موجود نمیباشد. (2960-24-S، 2960-24TC-S، 2960-48TT-S و ...).
- خاموش: RPS خاموش است و یا به درستی متصل نیست.
- سبز: RPS متصل است و آماده این است تا بعنوان سیستم بکاپ برق کار کند (در صورت نیاز).
- کهربایی: RPS در حالت standby است. در چنین حالتی کلید Standby/Active را روی RPS فشار داده، LED به حالت سبز تغییر وضعیت میدهد.
- کهربایی چشمک زن: برق داخلی سوئیچ دچار مشکل شده است و برق سوئیچ را RPS تامین میکند.
Port LEDs and Modes:
LED های پورت ها، هرکدام به صورت جداگانه نشان دهنده اطلاعاتی در مورد سوئیچ و وضعیت هر پورت است.
حالت های چراغ های LED:
حالت LED
|
حالت پورت
|
توضیحات
|
STAT
|
Port status
|
وضعیت پورت. به صورت پیش فرض روی این حالت است.
|
DUPLX
|
Port duplex mode
|
حالت duplex پورت. Full Duplex یا Half Duplex
|
SPEED*
|
Port speed
|
سرعت پورت. 10 ، 100 یا 1000 Mb/s
|
PoE**
|
PoE port power
|
وضعیت PoE
|
زمانی که سوئیچ های سیسکو را نصب میکنید، ماژول های 1000BASE-T SFP میتوانند به صورت 10، 100 و یا 1000 Mb/s در حالت Full Duplex و به صورت 10 و 100 Mb/s و در حالت Half Duplex عمل کنند. PoE LED ها فقط روی سوئیچ های PoE وجود دارد.
PoE mode LED:
- خاموش: حالت PoE انتخاب نشده است.
- سبز: PoE فعال شده است و وضعیت PoE را در port LEDs میتوانید مشاهده کنید.
رنگ های LED های پورت ها در حالت های مختلف روی سوئیچ:
Port Mode
|
LED Color
|
Meaning
|
STAT (Port status)
|
خاموش
|
لینکی متصل نیست، و یا پورت در حالت administratively shut down قرار دارد.
|
سبز
|
لینک موجود است.
|
سبز چشمک زن
|
پورت فعال و در حالت ارسال و دریافت دیتا است.
|
سبز- کهربایی متناوب
|
خطایی در لینک وجود دارد.
|
کهربایی
|
پورت توسط Spanning Tree Protocol بلاک شده است و دیتایی ارسال نمیکند.
|
DUPLX (duplex)
|
خاموش
|
پورت درحالت Half-Duplex قرار دارد.
|
سبز
|
پورت در حالت Full-Duplex قرار دارد.
|
SPEED
|
خاموش
|
پورت در حالت 10 Mb/s عمل میکند.
|
سبز
|
پورت در حالت 100 Mb/s قرار دارد.
|
سبز چشک زن
|
پورت در حالت 1000 Mb/s قرار دارد.
|
PoE
|
خاموش
|
PoE خاموش است.
|
سبز
|
PoE فعال است. زمانی سبز است که پورت برق را تولید میکند.
|
کهربایی چشمک زن
|
PoE بدلیل خطای رخ داده غیر فعال است.
|
کهربایی
|
PoE برای پورت غیر فعال شده است. بصورت پیش فرض PoE فعال است.
|
