چگونه از Putty برای پیکربندی تجهیزات سیسکو استفاده کنیم؟ در ویندوزهای 2000 و XP شرکت مایکروسافت ابزارهای Terminal Emulator ای به نام HyperTerminal وجود داشت که شما براحتی توسط آنها می توانستید به سویچ ها و روترها متصل شوید . اما از ویندوز ویستا به بعد اصلا ابزارهای Terminal Emulator در ویندوز وجود نداشت و شما مجبور هستید برای اتصال به دستگاه های خود از ابزارهای جانبی استفاده کنید. یکی از بهترین جایگزین های HyperTerminal ابزاری به نام PuTTY است که به اسم پاتی شناخته می شود.

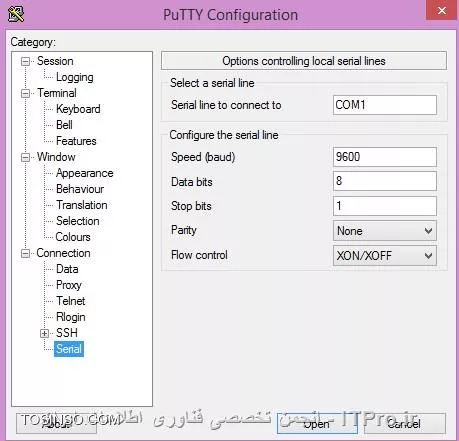

شما می توانید این ابزار را از طریق همین لینک دانلود کنید. ابتدا مطمئن شوید که کابل کنسول شما به درستی به سویچ یا روتر سیسکو متصل شده است. سوکت RJ45 کابل کنسول را به پورت کنسول و پورت USB تبدیل COM را به کامپیوتر خود متصل کنید. در نکته قبلی در خصوص این تبدیل صحبت کردم. بعد از اینکه PuTTY را دانلود و نصب کردید ، آنرا اجرا کنید ، قسمت Connection را باز کنید و بر روی قسمت Serial کلیک کنید .
اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.
در Text Box ای که به نام Serial line to connect to مشاهده می شود پورت COM4 را وارد کنید ( معمولا با توجه به تبدیل هایی که در Converter انجام می شود این پورت COM4 در نظر گرفته می شود ). البته این شماره پورت ممکن است بر حسب انواع کامپیوتر متفاوت باشد اما به هر حال در اینجا COM4 شناسایی شده است و در کامپیوتر دیگر ممکن است COM1 شناسایی شود. سایر مشخصات را مطابق زیر در فیلد های خالی وارد کنید :
Bits per sec: 9600 Data bits: 8 Parity: none Stop bits: 1 Flow control: none

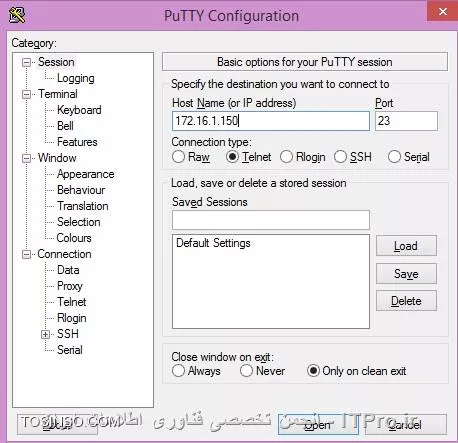

بعد از اینکه تنظیمات بالا را انجام دادید وارد قسمت Session شوید و در قسمت Host Name Or IP Address آدرس IP یا اسم روتر یا سویچ خود را وارد کنید. مطمئن شوید که Port Number و baud rate در تنظیمات قبلی درست هستند ، baud rate بایستی روی 9600 باشد ، این تنظیمات برگرفته ای از تنظیمات قبلی شماست که در مرحله قبلی انجام دادید. بر روی Open کلیک کنید تا به روتر یا سویچ متصل شوید و کنسول مدیریتی IOS سیسکو برای شما باز شود.

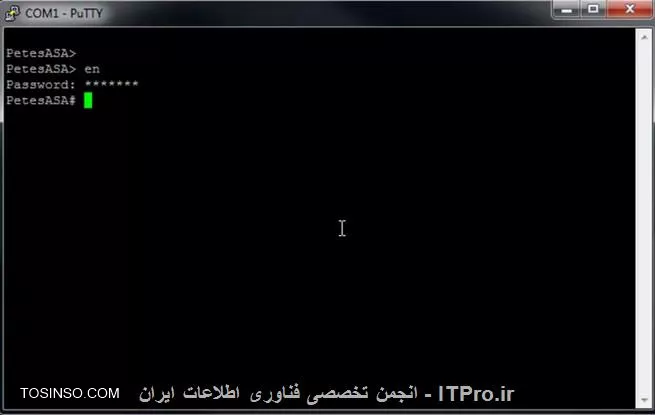

همانطور که در تصویر بالا مشاهده می کنید بعد از کلیک کردن بر روی دکمه Open کنسول مدیریتی IOS به شما نمایش داده می شود و شما می توانید پیکربندی ها یا مانیتورینگ خود بر روی دستگاه سیسکو را انجام دهید ، امیدورام مورد توجه شما قرار گرفته باشد ، اگر تجربیاتی در این زمینه دارید خوشحال می شویم از آنها استفاده کنیم. توسینسو باشید.
بله بهروز به نکته خوبی اشاره کرد. الزاماً bit rate با baud rate یکی نیست.چون baud rate تعداد سمبل در هر ثانیه است که به آن Modulation rate یا Symbol Rate هم میگویند که واحد اون pulses per second یا symbols per second است.که ممکن است ما در هر Baud یک بیت تا چند بیت داشته باشیم.و این بستگی به مدولاسیون استفاده شده داره.مثلا در Modulation های امروزی حتی میتوان تا 9 بیت در یک Baud داشته باشیم.
من فکر میکنم منظور از symbol همون (Cycle) در فرکانس است.و مدت زمان یک سیمبول هم در واقع همان دوره تناوب (Unit Interval) فرکانس هستش که از رابطه معروف T=1/F بدست می آید.پس به همین سادگی میشه بفهمیم که منظور از Baud rate همون فرکانسه ! بله Baud rate = Frequency.ولی نمیدونم چرا خارجی ها اصرار دارند از این همه کلمه متفاوت استفاده کنند !!!
Baud rate = modulation rate=symbol rate=pulses per second=symbols per second=cycle per second=frequency=Hz
نمیدونم هدفشون از این همه ایجاد واژه های جدید چیه ! شاید من اشتباه میکنم :)
با سلام.با تشکر از مقالتون.نکته درباره تنظیمات speed در برنامه putty.واحد این اطلاعت رد و بدل شده baud هست ینی سمبل در ثانیه ک نرخ مدولاسیون هم بهش میگن و نه بیت بر ثانیه
سلام
شما بوسیله ی putty می تونید این کارو انجام بدید اول باید بوسیله ی کابل کنسول متصل بشید و تنظیمات مربوطه را انجام بدید سپس بوسیله ی همین نرم افزار توسط IP Address متصل بشید
ایا putty می تواند جای hyper terminal بگیرد چون باید اول به روتر وصل شویم ip روی یک اینترفیس تعریف کنیم و بعد با putty و به بوسیله ip اتصال دهیم.

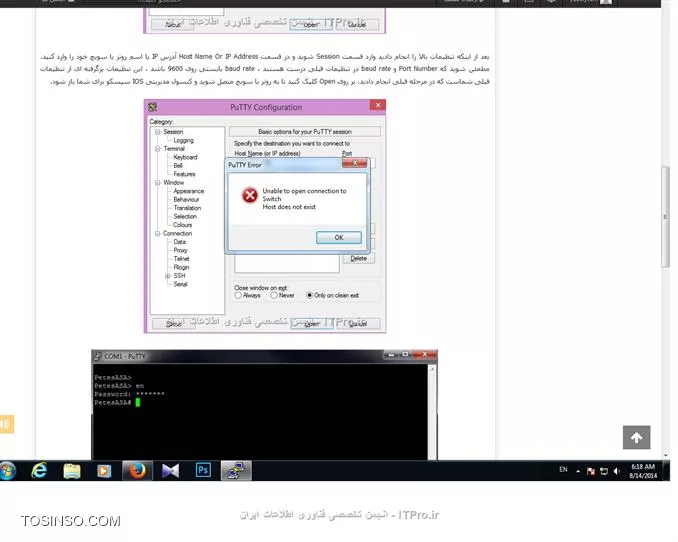

با سلان من موقع اتصال به سوییچ با این پیغام مواجه میشم
unable to open connection to switch
host dose not exist
