در سری سناریو های سیسکو امروز می خواهیم به راه اندازی Root Primary و Root Secondary بپردازیم. ابتدا سناریو را تشریح می کنیم و روش حل مسئله را باز می کنیم و با هم این سناریو را انجام می دهیم :
CISCO IS EASY! ------------------ CISCO LAB 1 – ROOT PRIMARY & ROOT SECONDARY CISCO LAB 2 – مراحل 3 گانه درخت پوشا CISCO LAB 3 –DIAMETER کاهش زمان همگرایی براساس CISCO LAB 4 –PORTFAST CISCO LAB 5 –UPLINKFAST CISCO LAB 6 –BACKBONE FAST CISCO LAB 7 –BPDU GUARD CISCO LAB 8 –AUTO RECOVERY ERROR-DISABLED CISCO LAB 9 –ROOT GUARD CISCO LAB 10 –LOOP GUARD + BPDU FILTER
- پیشنیازهای راه اندازی این لابراتوار چیست؟
آشنایی به مباحث STP FAMILY

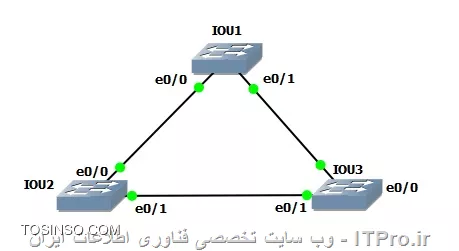

در سناریو زیر برای VLAN 2 ، سوئیچ IOU 1 با PRIORITY 24XXX بعنوان سوئیچ روت در نظر گرفته شود.همچنین برای VLAN 3 سوئیچ IOU2 با PRIORITY 4XXX بعنوان سوئیچ روت و IOU 3 هم بعنوان سوئیچ بک آپ در VLAN 3 در نظر گرفته شود.
- درک سناریو لابراتوار
داداش گفته که تو 2 تا VLAN ، 2 تا سوئیچ متفاوت بایدROOT BRIDGE بشن ، یعنی لینک ها ترانک و بعدش یا دستی VLAN بساز یا برو سراغ VTP !ولی حسش نیس رو 3 تا سوئیچ 6 تا کامند VLAN رو بزنم ، VTP رو هستم!
IOU1(config)#INterface range ethernet 0/0-1
IOU1(config-if-range)#switchport trunk encapsulation dot1q
IOU1(config-if-range)#switchport mode trunk
IOU2(config)#interface ethernet 0/1
IOU2(config-if)#switchport trunk encapsulation dot1q
IOU2(config-if)#switchport mode trunk
IOU1(config)#vtp domain itpro
Changing VTP domain name from NULL to itpro
IOU1(config)#vlan 2
IOU1(config-vlan)#vlan 3
IOU2#show vlan brief
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/2, Et0/3, Et1/0, Et1/1
Et1/2, Et1/3, Et2/0, Et2/1
Et2/2, Et2/3, Et3/0, Et3/1
Et3/2, Et3/3
2 VLAN0002 active
3 VLAN0003 active
IOU3#show vlan brief
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/2, Et0/3, Et1/0, Et1/1
Et1/2, Et1/3, Et2/0, Et2/1
Et2/2, Et2/3, Et3/0, Et3/1
Et3/2, Et3/3
2 VLAN0002 active
3 VLAN0003 active
حرکت VTP ماتم کرد!کارش درسته!بریم خواسته اول!
- خواسته اول : برای VLAN 2 ، سوئیچ IOU 1 با PRIORITY 24XXX بعنوان سوئیچ روت در نظر گرفته شود.
- حل : داداش اینکه مشکلی نداره ، از کامند زیر استفاده کنیم PR سوئیچ اتومات میره رو مقدار 24XXX
SW(config)#SPANning-tree VLAN <VLAN-ID> ROOT PRimary
- بریم برا حل : کانفیگش می کنیم!
IOU1(config)#SPANning-tree VLAN 2 ROOT PRimary
IOU1#SHOW SPANning-tree
Spanning tree enabled protocol ieee
Root ID Priority 24578
Address aabb.cc00.0200
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 24578 (priority 24576 sys-id-ext 2)
Address aabb.cc00.0200
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Desg FWD 100 128.1 Shr
Et0/1 Desg FWD 100 128.2 Shr
قسمت ROOT رو داری چی نوشته؟
This bridge is the root
یه کامند PR رو برد 24XXX ، نبود بکشیم؟!بریم خواسته بعدی!
- خواسته دوم : "برای VLAN 3 سوئیچ IOU2 با PRIORITY 4XXX بعنوان سوئیچ روت و IOU 3 هم بعنوان سوئیچ بک آپ در VLAN 3 در نظر گرفته شود." مشکلی نیس داداش ، همه چی تحت کنترل خودمونه! تو این یکی VLAN صحبت سر خود PR هستش.ردیفش میکنیم.کامندشو که یادتونه؟
IOU2(config)#SPAnning-tree VLAN 3 PRiority 1 % Bridge Priority must be in increments of 4096. % Allowed values are: 0 4096 8192 12288 16384 20480 24576 28672 32768 36864 40960 45056 49152 53248 57344 61440 IOU2(config)#
فقط اینکه سوئیچی روت میشه که PR نسبت به مابقی کمتر باشه.یکی شد 4XXX ، اون یکی سوئیچی که بک آپش هست مثلا PR باید 8XXX باشد.بهر صورت تو STP باید کلاتو بپائی!همه چی رقابتیه!وای به روزی که سوئیچ با BID کمتر بیاد تو شبکه که معادلات به هم میریزه!اما چون چیزی درباره PR سوئیچ بک آپ چیزی نگفته ، حرف سیسکو تاج سر ماست ، انتخاب سوئیچ روت یا بک آپش فقط با خود کامند ROOT PRIMARY یا ROOT SECONDARY
IOU2(config)#SPANning-tree VLAN 3 PRiority 4096
IOU3(config)#SPANning-tree VLAN 3 ROOT SECondary
IOU2#SHOW SPanning-tree VLAN 3 ROOT
Root Hello Max Fwd
Vlan Root ID Cost Time Age Dly Root Port
---------------- -------------------- --------- ----- --- --- ------------
VLAN0003 4099 aabb.cc00.0300 0 2 20 15
IOU2#
IOU2#SHOW SPANning-tree
VLAN0003
Spanning tree enabled protocol ieee
Root ID Priority 4099
Address aabb.cc00.0300
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 4099 (priority 4096 sys-id-ext 3)
Address aabb.cc00.0300
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 15 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Desg FWD 100 128.1 Shr
Et0/1 Desg FWD 100 128.2 Shr
توضیح اضافه : وقتی داشتم این آموزش رومیذاشتم متوجه مسئله ای تو IOU ای که تو GNS استفاده میکردم شدم. من قبلا" IOU UPK9 استفاده میکردم که معمولا" همونطور که قبلا" هم گفتم دیفالت پروتکل سوئیچ ها PVST+ هست و شما حتی تو PACKET TRACER هم خروجی کامند زیر رو بگیرید به شما میگه که
IOU1#SHOW SPANning-tree VLAN0001 Spanning tree enabled protocol ieee
ولی بعضی از IOU ها که جدید اومدن هستن که اصن پروتکل دیفالت اونها RSTP هست و باید مدش رو عوض کنید به PVST. اصن قبل اینکه کانفیگش کنید چک کنید ببینید از چی داره استفاده می کنه.شاید لازم باشه پروتکلش رو عوض کنید.اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.
