آموزش انجام تنظیمات اولیه سویچ و روتر سیسکو در 5 مرحله

در این آموزش ما به شما نحوه انجام تنظیمات اولیه روتر و سویچ های سیسکو را آموزش می دهیم ، در وهله اول هدف از پیکربندی را عنوان می کنیم ، سپس به بررسی تجهیزات مورد نیاز می پردازیم و در نهایت به مراحل پنجگانه انجام تنظیمات اولیه سیسکو می رسیم.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران

هدف از پیکربندی اولیه تجهیزات سیسکو

  • شناسایی و کار با مد global-configuration
  • شناسایی و کار با مد interface mode
  • تعیین host name نام برای router
  • ذخیره پیکر بندی های روتر برای همیشگی
  • استفاده از دستور erase بر روی router
  • اشنایی با برخی دستورات پیکر بندی router


تجهیزات مورد نیاز برای این آموزش

  • 1 عدد router سیسکو و 1 عدد pc دارای نرم افزار hyper terminal
  • یا یک pc دارای نرم افزار Cisco Packet Tracer
  • کابل console cable یا rollover cable

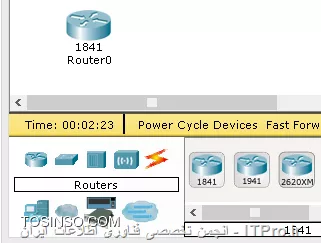

ابتدا چون قصد دارم از نرم افزار Cisco Packet Tracer استفاده کنیم اجازه دهید کمی با آن آشنا شویم البته محدود به نوع کارمان .بعد از باز نمودن نرم افزار ابتدا در پایین صفحه همانند شکل زیر یک روتر سیسکو مدل 1841 را برای شروع انتخاب و در صفحه قرار دهید .

انجام تنظیمات اولیه تجهیزات سیسکو با استفاده از محیط خط فرمان یا CLI

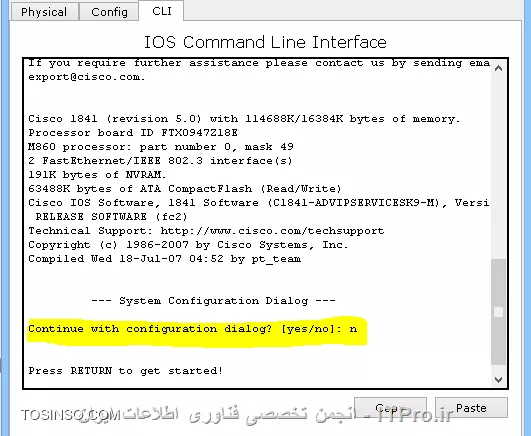

سپس با دابل کلیک کردن بر روی روتر میتوانید تب cli را در برگه نمایش داده شده انتخاب نمایید تا وارد محیط command آن شوید مانند آنچه که در تصویر زیر هم میبینید .

انجام تنظیمات اولیه تجهیزات سیسکو با استفاده از محیط خط فرمان یا CLI

برای پیکر بندی روتر شما دو انتخاب دارید که یا با استفاده از سوال و جوابهایی که به صورت پیش فرض از شما پرسیده میشود که برای وارد شدن به این محیط میتوانید از عبارت Yes استفاده کنید و یا وارد مد پیکر بندی روتر به صورت دستوری (command) شوید که با زدن No به این محیط راهنمایی خواهید شد در ادامه کار ما با زدن No و اینتر کردن آن مراحل را به صورت زیر پی میگیریم

اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.

مرحله 1 شناسایی و کار با مد global-configuration

در این مرحله ابتدا توسط نرم افزار Cisco Packet Tracer به روتر متصل شوید و وارد مد user mode شوید. در خط فرمان چه چیزی را مشاهده میکنید؟ در صورتی که در خط فرمان عبارت زیر را مشاهده میکنید شما به درستی وارد مد user mode شده اید در غیر این صوردت اتصال روتر به pc توسط کابل کنسول را بررسی نمایید .

router>

در مرحله بعد قصد داریم از مرحله privilege mode به مد global configuration mode برویم همان طور که در دستور زیر مشاهده میکنید .

Router> enable
Router#
Router# configure terminal
Router(config)#

همچنین به طور خلاصه میتوانید از دستور config t استفاده نمایید مانند دستور زیر

Router# config t
Router(config)#

مرحله 2 : شناسایی و کار با مد interface mode

در این مرحله قصد داریم وارد مد interface mode همان طور که در دستور زیر مشاهده میکنید ، در مد interface mode همه دستوراتی که اجرا میشوند بر روی یک اینتر فیس اجرا خواهد شد نه کل اینترفیس های روتر.با دستور زیر میتوانید وارد مد پیکر بندی اینترفیس serial 0 روتر شوید.

Router(config)# interface serial 0
Router(config-if)#

با دستور exit میتوانید از مد interface خارج شوید و به مد global-configuration باز گردید.

Router(config-if)# exit

مرحله3: تغییر نام host name روتر

در این مرحله نام پیش فرض روتر های سیسکو را که router میباشد،تغییر میدهیم. شما میتوانید با دستور زیر host name یک route را تغییر دهید ماند دستور زیر.

Router(config)# host name CCNA
CCNA(config)#

حالا میتوانید با دستور exit از مد global configuration به مد privileged بروید.

CCNA(config)# exit
CCNA#

مرحله 4 : ذخیره دائمی پیکر بندی های router

همه پیکر بندی هایی که بر روی روتر انجام میشود ابتدا درون حافظه RAM درون فایلی به نام running-config قرار میگیرد که برای ذخیره پیکر بندی های روتر به صورت دائمی باید اطلاعات موجود در حافضه RAM به حافظه NVRAM و فایل startup-config کپی شود برای این منظور دستور زیر را وار کنید.

 Router# copy running-config startup-config

مرحله 5 : استفاده از دستور Erase برای حذف فایل های پیکربندی router

شما در مد privileged با دستور erase میتوانید فایل پیکر بندی startup-config موجود در حافظه nvram را پاک کنید. بعد از اجرای دستور، جهت پاک نمودن اطلاعات فیل startup-config از شما پرسش خواهد شد که باید این عمل را با فشار دادن کلید enter تایید نمایید دقت داشته باشید اجرای این دستور همه تنظیمات و پیکربندی های روتر را در در داخل حافظه nvram پاک خواهد کرد.

Route> enable
Router# erase startup-config
[confirm]
Press enter to confirm.
The response should be :
Erase of Nvram : complete

در دوره آموزشی CCNA به ویژه قسمت سویچینگ بصورت کامل مبحث تنظیمات اولیه سویچ و روتر سیسکو آموزش داده می شود و در عین حال در دوره آموزش نتورک پلاس مهندس نصیری هم بصورت یک کارگاه عملی تنظیمات سویچ سیسکو را انجام می دهیم.
