راهنمایی در خصوص مستند سازی و تهیه نقشه شبکه سازمان

با سلام خدمت همه دوستان

می خواستم بدونم یک نقشه شبکه باید دارای چه المان هایی باشه؟

من می خوام با ویزیو نقشه شبکه طراحی کنم ولی نمیدونم چی باید رسم کنم دوستان اگه نمونه کاری دارن و می تونن در اختیارم قرار بدن ممنون میشم.خیلی فوریه لازم هست که نقشه شبکه طراحی کنم. لطفا راهنمایی کنید که چطوری باید طراحی کنم؟

باتشکر

پرسیده شده در 1393/04/29 توسط

6 پاسخ

5

کاری که شما میخاین انجام بدین به گونه ای مستند سازی شبکه هست به نظرم بهترین الگو لایه های OSI هستند :

  1. اول لایه فیزیکی رو نشون بده : نقشه ساختمان بصورت تفکیک شده در هر طبقه ( نمایش جای سوکت ها و نقشه کابل کشی)
  2. دوم سویچ هایی که به هم وصل شدن در هر طبقه ( بدون نیاز به کشیدن نقشه ساختما فقط اتصالات و آدرس های IP و پورتها )
  3. لایه سوم روترها و شبکه WAN هست که باید روترها در کنار آدر IP و شماره پورت هایی که به هم وصل شدن بیان
  4. سوم طراحی نقشه قرارگیری سرورهای فیزیکی در رک هست

اینها فکر می کنم نیاز مستند سازی کلی شما رو برطرف کنه مگر اینکه کار خاصی بخاین مستند سازی کنید ، اگر دقت کنید خود Visio به شما پیشنهاداتی میده که چجور مستنداتی قرار هست ایجاد کنید ، همون میتونه الگوی خوبی برای شبکه شما باشه.قاعدتا ارتباطات وایرلس و اینها رو هم در همین قالب می تونی قرار بدی به لینک زیر مراجعه کنید ، دید کلی خوبی میده و بعضا الگوهای قابل دانلود هم داره :

http://creately.com/diagram-community/popular/t/network-diagram
پاسخ در 1393/05/01 توسط
1

بسته سلیقه خودتون داره و اینکه از نقشه شبکه چه انتظاری دارید

بسته سلیقه خودتون داره و اینکه از نقشه شبکه چه انتظاری دارید

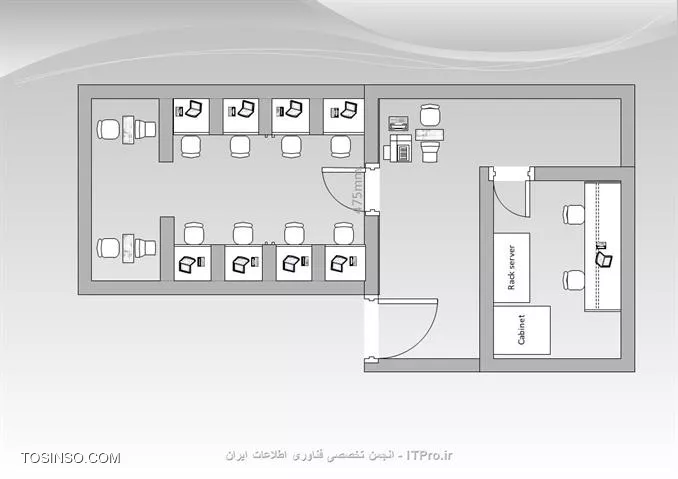

||http://network.tosinso.com/files/get/171e19e8-1465-4a6d-9730-4c8c00956944||
من اون عکس اول رو توی مستندات  واحد انفورماتیک خدمون گذاشتم با همون iso 9000 گرفتیم
فکر نکنم استاندارد خاصی برای این موضوع تعریف شده باشه البته من که ندیدم
شاید بقیه دوستان بهتر از من بدونن .

من اون عکس اول رو توی مستندات واحد انفورماتیک خدمون گذاشتم با همون iso 9000 گرفتیم

فکر نکنم استاندارد خاصی برای این موضوع تعریف شده باشه البته من که ندیدم

شاید بقیه دوستان بهتر از من بدونن .

پاسخ در 1393/04/29 توسط
0

سلام مجدد خدمت همه دوستان

عید سعید فطر رو به همه شما تبریک عرض می کنم و طاعات و عبادات شما هم قبول باشه

اول از همه از همه دوستان تشکر کنم بخاطر کمک های بزرگی که به من کردن

می خواستم بدون کسی از دوستان آموزش فارسی ویزیو رو داره یا نه؟من خودم شروع کردم به کار کردن با ویزیو البته یه نگاهی هم به آموزش انگلیسیش کردم ولی اگه آموزش فارسی ، یا تجربه ای چیزی دوستان دارند و می تونن در اختیار اینجانب قرار بدن ممنون میشم.

پاسخ در 1393/05/09 توسط
1

با سلام

توی نقشه شبکه باید سوییچ های managable و uplink هاشئن باشه.

ارتباط بین core switch با بقیه سوییچ هات باید باشه (کابل یا فیبر)

اکسس پوینت ها و دوربین هات باشن.

حتما سرورها و فایروالتو هم تو نقشه بیار

پاسخ در 1393/04/30 توسط
2

سلام این هم یک نمونه از چیزی که میخواستید امید وارم مفید باشه

سلام این هم یک نمونه از چیزی که میخواستید امید وارم مفید باشه

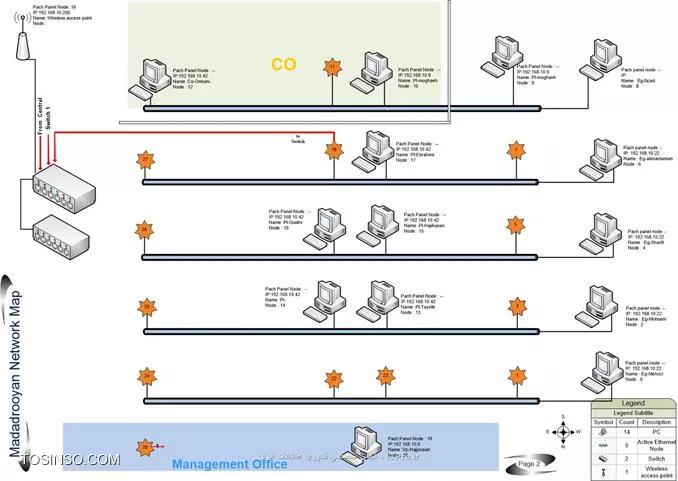

||http://network.tosinso.com/files/get/e8fb5bca-64ca-4589-ae56-35404b591d41||
پاسخ در 1393/04/29 توسط
0

ممنون از شما،آره کمک بزرگی میتونه بهم بکنه

یعنی نیازی به طراحی اتاق و نقشه خود ساختمان نداره؟

پاسخ در 1393/04/29 توسط
