برقراری ارتباط بین سه روتر
با سلام ، دو روتر مجزا دارم که هر کدام توسط یک سوییچ به تعدادی کامپیوتر متصل هستند و بین این دو روتر هیچ ارتباط مستقیمی وجود ندارد و تنها پل ارتباطی این دو روتر مخابرات میباشد که مابین این دو روتر قرار دارد
در روتر سمت راست و چپ هر نوع کانفیگی میتوان داشت ولی در روتر وسطی که برای مخابرات است فقط میتوانیم ip ست کنیم ، سوال بنده اینجاست که چگونه شبکه سمت راست میتواند شبکه سمت چپ را ping کند؟
17 پاسخ
چه دستوراتی رو باید کجا درج کنم؟
این نتیجه show ip route روی روتر مخابراتمه:
C 172.17.0.016 is directly connected, Serial20
C 172.19.0.016 is directly connected, Serial30
فقط همین و نوشته
نه متاسفانه
میشه راهنماییم کنین؟
اره روتر3 همون روتر مخابرات
در هر دو روتر سمت شعبات باید این تانل ایجاد کنید و خط روت عوض کنید.
interface Tunnel51
description TO tehran
ip address 192.168.51.2 255.255.255.252
no ip route-cache cef
keepalive 3 2
tunnel source 10.25.56.3
tunnel destination 10.11.36.56
nterface Tunnel51
description TO tehran
ip address 192.168.51.2 255.255.255.252
no ip route-cache cef
keepalive 3 2
tunnel source 10.11.36.56
tunnel destination 10.25.56.3
محبت کنید رو همون روتر در قسمت Enable mode دستور show ip route رو اجرا و نتیجه رو اینجا قرار بدید،شاید خط روت تعریف شده باشد و نیازی به نوشتن خط روت جدید نباشه
موفق باشید
دوست عزیز من پیشنهاد میکنم مطالبی در مورد این بحث مطالعه کنید تا بتونید در صورت بروز مشکل T-shoot کنید و اینکه صرفا ما به شما کامند ها رو بگیم و شما کپی کنید این زیاد مطلوب نیستش،اما یک لینک در انتهای همین پست قرار میدم و شما اون مطلب رو بخونید درک کنید و خودتون کانفیگ کنید،در جریان باشید که GRE رو صرفا هیچ امنیتی بر روی خودش ایجاد نمیکنه و پکتهای ارسالی در این تانل قابل رصد هستندبرای امن سازی این تانل هم مطالبی هستش که پینهاد میکنم مطالعه کنید
منبع لینک: توسینسو
منبع لینک دوم:firewall.cx
منظورتون از روتر 3 همون روتر مخابراته؟
خب الان شما نمیتونید خط روتی بر روی روتر مخابرات ایجاد کنید،باید GRE Tunnel استفاده کنید چون خیلی البته راحته میگم،کانفیگ این تانل رو میدونید؟
خب لزومی به اضافه کردن خط روت در این روتر وجود نداره،در روترهای دیگر نیز همین دستور رو اجرا و به تفکیک ارسال کنید تا راهنمایی کنیم،اگر این خط روت ها در روترها وجود داشت میتوانید GRE Tunnel بزنید و به راحتی متصل بشید
ممنون از راهنماییتون
خط روت رو چجوری باید بنویسم؟
به من گفتن که فقط رو روتر مخابرات میتونم ip ست کنم
دیگه هیچ دستور دیگه ای نمیتونم توش درج کنم

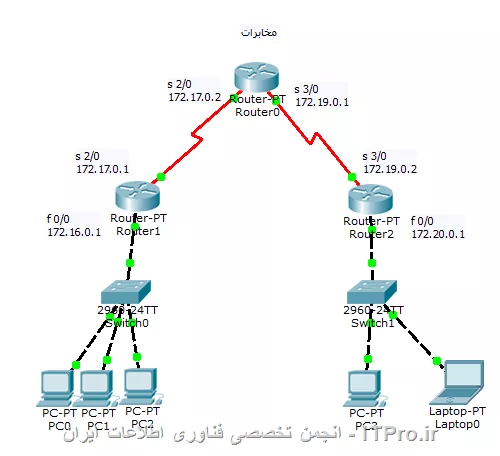

میتونید نقشه از شبکتون و نحوه ارتباطات بین روترها ارائه بدید؟
برای روتر سمت راست:
S 172.16.0.016 [10] via 172.17.0.2
S 172.17.0.016 [10] via 172.19.0.1
C 172.19.0.016 is directly connected, Serial30
C 172.20.0.016 is directly connected, FastEthernet00
برای روتر سمت چپ:
C 172.16.0.016 is directly connected, FastEthernet00
C 172.17.0.016 is directly connected, Serial20
S 172.19.0.016 [10] via 172.17.0.2
S 172.20.0.016 [10] via 172.19.0.1
یعنی دقیقا همین دستورات رو هم تو روتر سمت راست و هم تو روتر سمت چپ بنویسم؟
اگر روتر 1 و روتر 2 پینگ همدیگرو دارن که باید بین این دو نقطه تانل بزنید
اگر این دو روتر پینگ همو ندارن این خط روت هارو توی روترها باید اضافه کنید.
router1
ip route 172.20.0.0 255.255.0.0 172.19.0.1
router2
ip route 172.16.0.0 255.255.0.0 172.17.0.2
روی روتر 3 هم باید خط روت بنویسید .مگر اینکه سرویس اینترانت و یا MPLS داشته باشید که نیاز به خط روت نیست.
