مشکل انتخاب استاندارد سوکت زدن کیستون و RJ45
با سلام خدمت دوستان
یه کابل کشی دارم که یک طرف کابل به کیستون(پریز) وصل میشه و طرف دیگه مستقیم وارد سوئیچ میشه
از کامپیوتر هم که یک کابل شبکه به همین پریز وصل میشه
حالا می خواستم ببینم از چه استانداردی برای سوکت زدن کیستون (پریز) و هم rj45 (که قراره به سوئیچ وصل بشه) ، باید استفاده کنم
ممنونم
6 پاسخ
ممنونم دوست عزیز
پس باید من کلا برای اتصال keystone و سوئچ از Straight استفاده کنم و بهتره از 568B بهره ببرم
از سیستم کلاینت هم به پریز از همون کابل های Straight پچ کورد شده تو بازار استفاده کنم
درست میگم؟
فرقی نمی کنه می تونید از کلاس A یا B استفاده کنید ولی با توجه به عمومیت کلاس B بهتره از B استفاده بشه
ببخشید یه سوال دیگه داشتم
اگه همه اتصالات رو 568b بزنم امکان cross کردن که وجود نداره؟(کیستون-سوئیچ-pc)
نقشه شبکه هم اینه که یک سیستم به پریز وصل شه و پریز هم مستقیم (بدون پچ پنل) به سوئیچ وصل شه
ممنونم
بله درست متوجه شدید.
دوست عزیز cross برای اتصال دو کامپیوتر استفاده میشه که در سخت افزار جدید همان کابل های معمولی شناسایی میشه ونیازی به کابل کراس نیست
سلام دوست من
وقتی میخوایی رنگ بندی کابل شبکه خودت رو تنظیم کنی بستگی داره به دو حالت
1- زمانی که میخوایی دو تا device شبیه هم رو (مثل دو تا کامپیوتر ) به هم وصل کنی به این نوع Cross میگویند.
2- زمانی که میخوایی دو تا Device مختلف (مثل یک کامپیوتر و یک سویچ) رو به هم وصل کنی به این نوع Straight میگویند ، در این دو حالت رنگ بندی متفاوت هست .
ترتیب رنگ ها که به صورت استاندارد طراحی شده اند T-568A و T-568B می باشند.
در رنگ بندی Straight هر دو سمت کابل باید از یک استاندارد باشند یعنی 568A و یا 568B .
568B شامل سفیدنارنجی،نارنجی،سفیدسبز،آبی،سفید/آبی، سبز،سفید قهوه ای و قهوه ای می باشد.
568A شامل سفید سبز-سبز-سفید نارنجی -آبی - سفید آبی-نارنجی-سفید قهوه ای-قهوه ای می باشد.
حال اگر هر طرف از کابل را با یک استاندارد پرچ کنید آن کابل را Cross Over (متقاطع)می نامند. چرا که در این حالت جای RX و TX را عوض می شود. پس شما حتما باید بدانید که در چه قسمتی از چه نوع کابلی استفاده کنید.
کابل Cross نیز به صورت زیر می باشد :

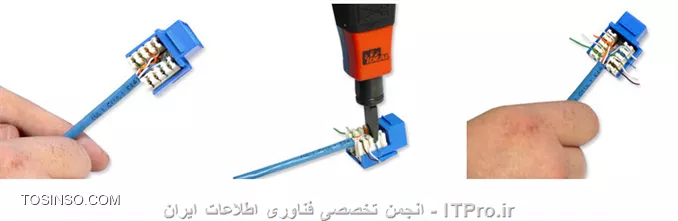

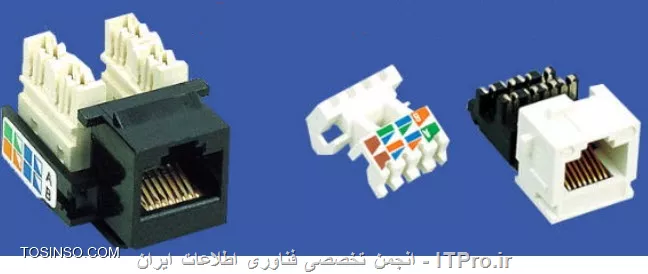

سیم بندی داخل Rj 45 با سیم بندی داخل Keystone و Patch Panel متفاوت است و حتی سیم بندی Keystone و Patch Panel در هریک از مدلها و مارکها هم متفاوت است، برچسبی که بروی آنها نصب می گردد نمایانگر سیم بندی داخلی آن المان است. پس باید توجه داشت که اولا: نوع سیم بندی Keystone و Patch Panel برحسب راهنمای روی آن انجام شود، دوما: از چه نوع استانداری (568A و568B ) استفاده می شود و دقت کنید که رنگ بندی استاندارد مورد نظر در هر دو سمت کابل صحیح بسته شود.
