عدم برقراری ارتباط!علت؟
سلام دوستان.
یه شبکه شامل 5 روتر هست و یه سوییچ لایه 3. روی لایه 3 dhcp زدم و مشکلی هم نداره. یه روتر هم به سوییچ لایه 3 متصل هست. مشکل اینجاست که از خارج از روتر مذکور به طرف سوییچ لایه 3 و بالعکس ارتباط ندارم.
روی روتر همه کانفیگ ها انجام شده
کسی میتونه راهنماییم کنه که علت چیه؟
10 پاسخ
دانلود سناریو ای که حل کردم

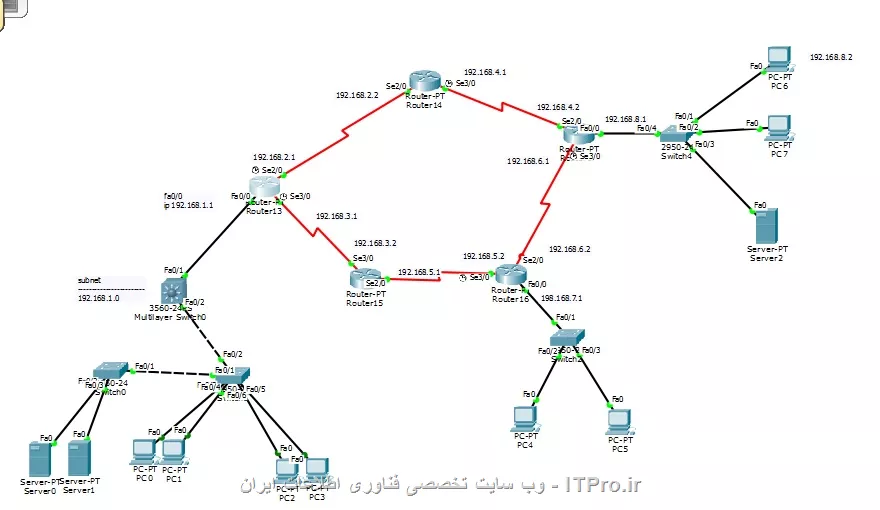

plan سناریو ای که شما گذاشتی و ای پی های پیش فرض من
خروجی دستور tracert از کامپیتور با ip ی 192.168.8.2
PC>tracert 192.168.1.11 Tracing route to 192.168.1.11 over a maximum of 30 hops: 1 1 ms 0 ms 1 ms 192.168.8.1 2 16 ms 3 ms 0 ms 192.168.4.1 3 0 ms 1 ms 5 ms 192.168.2.1 4 12 ms 11 ms 13 ms 192.168.1.11 Trace complete.
ping از همون کامپوتر مربوطه به کلاینت های شبکه که از سوئیچ لایه 3 آی پی گرفتن مثلا به 192.168.1.11
PC>ipconfig FastEthernet0 Connection:(default port) Link-local IPv6 Address.........: FE80::202:16FF:FE4B:2863 IP Address......................: 192.168.8.2 Subnet Mask.....................: 255.255.255.0 Default Gateway.................: 192.168.8.1 PC>ping 192.168.1.11 Pinging 192.168.1.11 with 32 bytes of data: Reply from 192.168.1.11: bytes=32 time=34ms TTL=125 Reply from 192.168.1.11: bytes=32 time=13ms TTL=125 Reply from 192.168.1.11: bytes=32 time=14ms TTL=125 Reply from 192.168.1.11: bytes=32 time=13ms TTL=125 Ping statistics for 192.168.1.11: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 13ms, Maximum = 34ms, Average = 18ms PC>
خب
سناریو شما داخل پکت تریسر هست یا داخل محیط real ? اگه تو پکت تریسر هست ممنون میشم فایلش رو برام بذاری اما اگه تو محیط real هست لطفا" از 5 تا روتر و اون سوئیچ لایه 3 برام show run بگیر و بذار.
دوست خوبمون سناریویی رو برام ارسال کردن که واقعا" سناریوی فوق العاده ای هست . این سناریو بصورت حل شده رو میتونید از اینجا دانلود کنید ولی روش حل این سناریو جذاب :

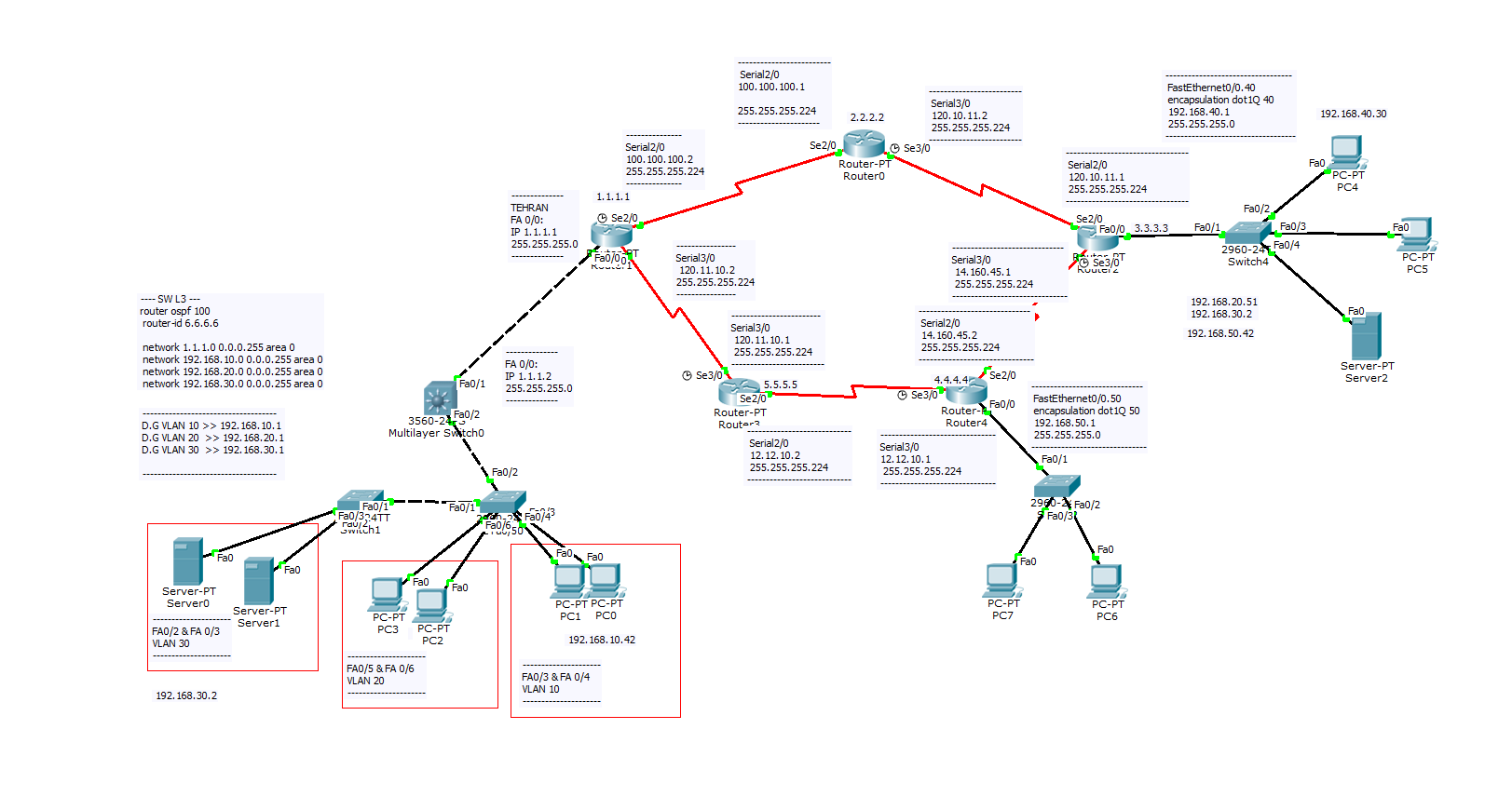

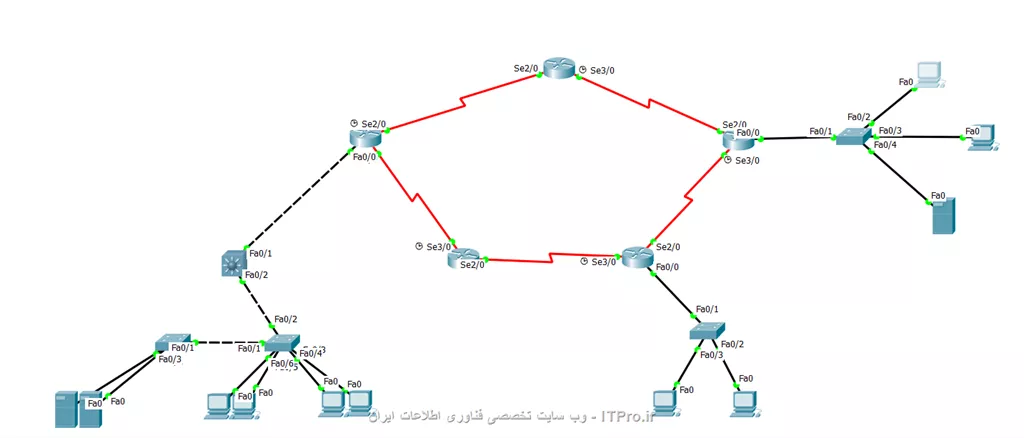

تصویر این سناریو ( کلیک )
تو این سناریو ، سوئیچ لایه 3 و روتر R4 در نقش DHCP SERVER و همینطور در VLAN 40 هم یک DHCP سرور داریم و قراره که هر قسمتی از شبکه کار خودش رو بهدرستی انجام بده و ما ارتباطات بین اون اونها رو داشته باشیم.

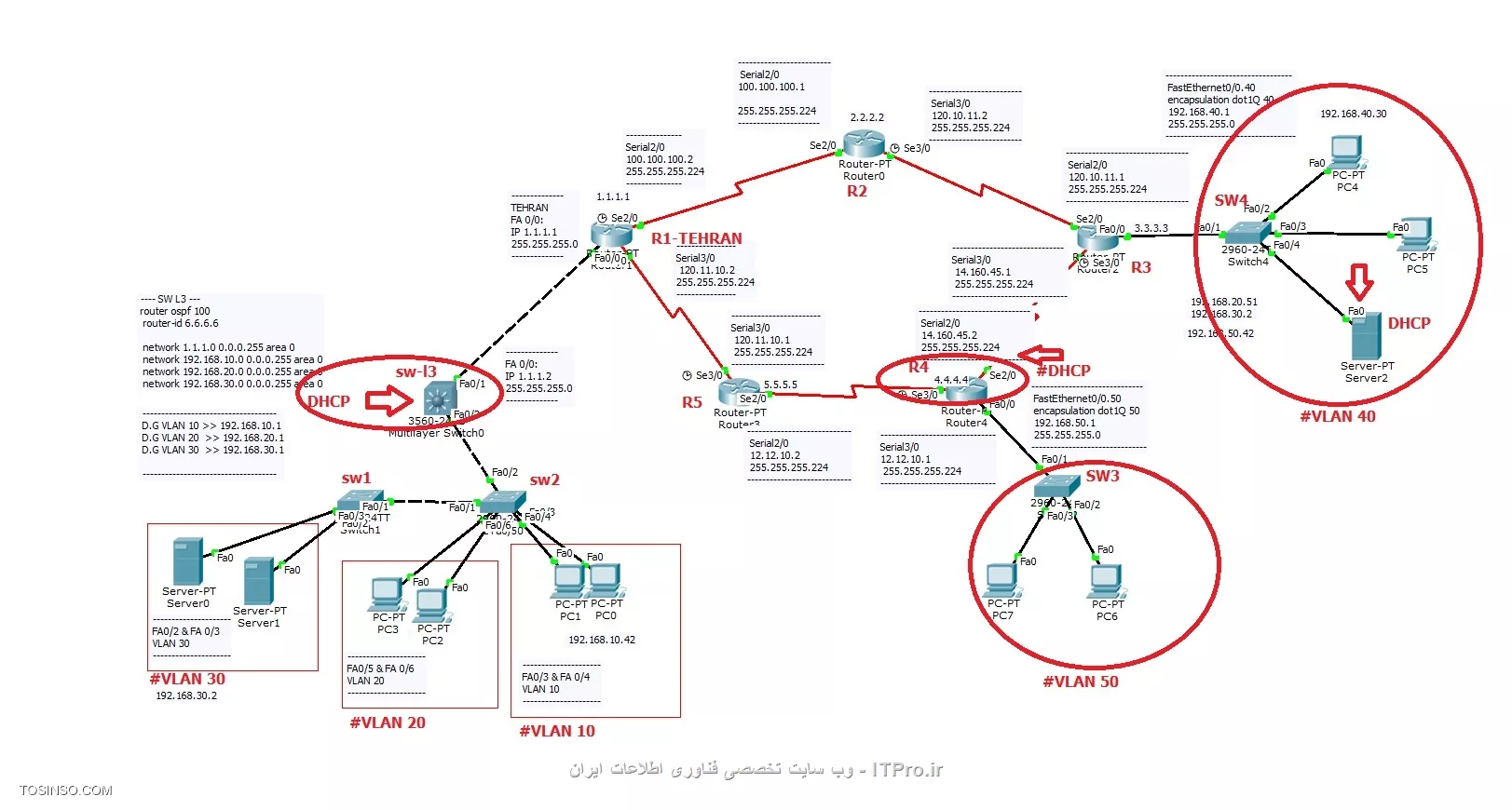

(تصویر این سناریو با توضیحات )
بصورت کلی کانفیگ های روتر های 1 تا 5 بصورت زیر هست :
!ROUTER 1(TEHRAN ) EN CONF T HOSTNAME R1-TEHRAN interface FastEthernet0/0 ip address 1.1.1.1 255.255.255.0 NO SHUT ! interface Serial2/0 ip address 100.100.100.2 255.255.255.224 clock rate 128000 NO SHUT ! interface Serial3/0 ip address 120.11.10.2 255.255.255.224 NO SHUT router ospf 100 router-id 1.1.1.1 log-adjacency-changes network 100.100.100.0 0.0.0.31 area 0 network 120.11.10.0 0.0.0.31 area 0 network 1.1.1.0 0.0.0.255 area 0 ---------------------------------------------------------------------------------- R2 EN CONF T HOSTNAME R2 interface Serial2/0 ip address 100.100.100.1 255.255.255.224 NO SHUT ! interface Serial3/0 ip address 120.10.11.2 255.255.255.224 clock rate 128000 NO SHUT router ospf 100 router-id 2.2.2.2 network 120.10.11.0 0.0.0.31 area 0 network 100.100.100.0 0.0.0.31 area 0 ------------------------------------------------------------------------------ R3 EN CONF T HOSTNAME R3 interface FastEthernet0/0 NO SHUT interface FastEthernet0/0.40 encapsulation dot1Q 40 ip address 192.168.40.1 255.255.255.0 NO SHUT interface Serial2/0 ip address 120.10.11.1 255.255.255.224 NO SHUT ! interface Serial3/0 ip address 14.160.45.1 255.255.255.224 clock rate 128000 NO SHUT router ospf 100 router-id 3.3.3.3 network 192.168.40.0 0.0.0.255 area 0 network 120.10.11.0 0.0.0.31 area 0 network 14.160.45.0 0.0.0.31 area 0 ------------------------------------------------------------------- R4 EN CONF T HOSTNAME R4 ip dhcp excluded-address 192.168.50.2 192.168.50.40 ! ip dhcp pool net50 network 192.168.50.0 255.255.255.0 default-router 192.168.50.1 dns-server 4.2.2.4 interface FastEthernet0/0 NO SHUT interface FastEthernet0/0.50 encapsulation dot1Q 50 ip address 192.168.50.1 255.255.255.0 NO SHUT interface Serial2/0 ip address 14.160.45.2 255.255.255.224 NO SHUT interface Serial3/0 ip address 12.12.10.1 255.255.255.224 clock rate 128000 NO SHUT router ospf 100 router-id 4.4.4.4 network 192.168.50.0 0.0.0.255 area 0 network 14.160.45.0 0.0.0.31 area 0 network 12.12.10.0 0.0.0.31 area 0 ----------------------------- R5 EN CONF T HOSTNAME R5 interface Serial2/0 ip address 12.12.10.2 255.255.255.224 NO SHUT interface Serial3/0 ip address 120.11.10.1 255.255.255.224 clock rate 128000 NO SHUT router ospf 100 router-id 5.5.5.5 log-adjacency-changes network 12.12.10.0 0.0.0.31 area 0 network 120.11.10.0 0.0.0.31 area 0
تنظیمات SW1
interface FastEthernet0/1 switchport mode trunk ! interface FastEthernet0/2 switchport access vlan 30 switchport mode access ! interface FastEthernet0/3 switchport access vlan 30 switchport mode access
تنظیمات SW2
interface FastEthernet0/1 switchport mode trunk ! interface FastEthernet0/2 switchport mode trunk ! interface FastEthernet0/3 switchport access vlan 10 switchport mode access ! interface FastEthernet0/4 switchport access vlan 10 switchport mode access ! interface FastEthernet0/5 switchport access vlan 20 switchport mode access ! interface FastEthernet0/6 switchport access vlan 20 switchport mode access
کانفیگ سوئیچ لایه 3
hostname sw-l3 ! ! ! ! ip dhcp excluded-address 192.168.10.2 192.168.10.40 ip dhcp excluded-address 192.168.20.2 192.168.20.50 ! ip dhcp pool net10 network 192.168.10.0 255.255.255.0 default-router 192.168.10.1 dns-server 8.8.8.4 ip dhcp pool net20 network 192.168.20.0 255.255.255.0 default-router 192.168.20.1 dns-server 208.67.222.222 ! ! ip routing ! interface FastEthernet0/1 no switchport ip address 1.1.1.2 255.255.255.0 duplex auto speed auto ! interface FastEthernet0/2 switchport trunk encapsulation dot1q switchport mode trunk ! interface Vlan10 ip address 192.168.10.1 255.255.255.0 ! interface Vlan20 ip address 192.168.20.1 255.255.255.0 ! interface Vlan30 ip address 192.168.30.1 255.255.255.0 ! router ospf 100 router-id 6.6.6.6 log-adjacency-changes network 1.1.1.0 0.0.0.255 area 0 network 192.168.10.0 0.0.0.255 area 0 network 192.168.20.0 0.0.0.255 area 0 network 192.168.30.0 0.0.0.255 area 0 !
تنظیمات SW3
interface FastEthernet0/1 switchport mode trunk ! interface FastEthernet0/2 switchport access vlan 50 switchport mode access ! interface FastEthernet0/3 switchport access vlan 50 switchport mode access !
تنظیمات SW4
interface FastEthernet0/1 switchport mode trunk ! interface FastEthernet0/2 switchport access vlan 40 switchport mode access ! interface FastEthernet0/3 switchport access vlan 40 switchport mode access ! interface FastEthernet0/4 switchport access vlan 40 switchport mode access !
گرفتن پینگ کامپیوتر vlan 10 از کامپیوتر vlan 40
PC>ipconfig FastEthernet0 Connection:(default port) Link-local IPv6 Address.........: FE80::240:BFF:FEBC:35B9 IP Address......................: 192.168.40.30 Subnet Mask.....................: 255.255.255.0 Default Gateway.................: 192.168.40.1 PC>ping 192.168.10.41 Pinging 192.168.10.41 with 32 bytes of data: Request timed out. Reply from 192.168.10.41: bytes=32 time=4ms TTL=124 Reply from 192.168.10.41: bytes=32 time=5ms TTL=124 Reply from 192.168.10.41: bytes=32 time=4ms TTL=124 Ping statistics for 192.168.10.41: Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds: Minimum = 4ms, Maximum = 5ms, Average = 4ms PC>
,
PC>ipconfig FastEthernet0 Connection:(default port) Link-local IPv6 Address.........: FE80::240:BFF:FEBC:35B9 IP Address......................: 192.168.40.30 Subnet Mask.....................: 255.255.255.0 Default Gateway.................: 192.168.40.1 PC>ping 192.168.20.1 Pinging 192.168.20.1 with 32 bytes of data: Reply from 192.168.20.1: bytes=32 time=11ms TTL=252 Reply from 192.168.20.1: bytes=32 time=12ms TTL=252 Reply from 192.168.20.1: bytes=32 time=16ms TTL=252 Reply from 192.168.20.1: bytes=32 time=12ms TTL=252 Ping statistics for 192.168.20.1: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 11ms, Maximum = 16ms, Average = 12ms PC>
حدس میزنم شاید اشکال سناریو شما عدم تنظیم clock rate باشه ضمن اینکه باید دید از چه روتینگی استفاده کردین.
بهرصورت امیدوارم اشکال شما حل شده باشه.
موفق باشین
خب من این سناریو رو برای شما دوست عزیز itpro حل کردم .براتون فایلش رو میذارم ولی ip هاش رو خودم سابنتش رو گذاشتم و از روتینگ rip استفاده کردم.
اول تنظیمات سوئیچ لایه 3
hostname sw-l3 interface vlan1 ip add 192.168.1.3 25.255.255.0 no shut exit service dhcp ip dhcp pool sw-l3 network 192.168.1.0 255.255.255.0 default-router 192.168.1.1 dns-server 192.168.1.2 exit ip dhcp excluded-address 192.168.1.1 192.168.1.5
و خروجی دستور show run سوئیچ لایه 3
sw-l3#show run Building configuration... Current configuration : 1292 bytes ! version 12.2 no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption ! hostname sw-l3 ! ! ! ! ip dhcp excluded-address 192.168.1.1 192.168.1.5 ! ip dhcp pool sw-l3 network 192.168.1.0 255.255.255.0 default-router 192.168.1.1 dns-server 192.168.1.2 ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! spanning-tree mode pvst ! ! ! ! ! ! interface FastEthernet0/1 ! interface FastEthernet0/2 ! interface FastEthernet0/3 ! interface FastEthernet0/4 ! interface FastEthernet0/5 ! interface FastEthernet0/6 ! interface FastEthernet0/7 ! interface FastEthernet0/8 ! interface FastEthernet0/9 ! interface FastEthernet0/10 ! interface FastEthernet0/11 ! interface FastEthernet0/12 ! interface FastEthernet0/13 ! interface FastEthernet0/14 ! interface FastEthernet0/15 ! interface FastEthernet0/16 ! interface FastEthernet0/17 ! interface FastEthernet0/18 ! interface FastEthernet0/19 ! interface FastEthernet0/20 ! interface FastEthernet0/21 ! interface FastEthernet0/22 ! interface FastEthernet0/23 ! interface FastEthernet0/24 ! interface GigabitEthernet0/1 ! interface GigabitEthernet0/2 ! interface Vlan1 ip address 192.168.1.3 255.255.255.0 ! ip classless ! ip flow-export version 9 ! ! ! ! ! ! ! line con 0 ! line aux 0 ! line vty 0 4 login ! ! ! end
خروجی روتر متصل به سوئیچ لایه 3 از دستور show run
Router#show run Building configuration... Current configuration : 703 bytes ! version 12.2 no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption ! hostname Router ! ! ! ! ! ! ! ! no ip cef no ipv6 cef ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! interface FastEthernet0/0 ip address 192.168.1.1 255.255.255.0 duplex auto speed auto ! interface Serial1/0 no ip address shutdown ! interface Serial2/0 ip address 192.168.2.1 255.255.255.0 clock rate 128000 ! interface Serial3/0 ip address 192.168.3.1 255.255.255.0 clock rate 128000 ! router rip network 192.168.1.0 network 192.168.2.0 network 192.168.3.0 ! ip classless ! ip flow-export version 9 ! ! ! ! ! ! ! line con 0 ! line aux 0 ! line vty 0 4 login ! ! ! end
من یسری توضیحات اساسی رو هم ندادم. یادم رفت
براتون ارسال میکنم و توضیحات رو هم میگم
تشکر از شما دوست عزیز بابت وقتی که گذاشتید
ولی متاسفانه مشکل من هنوز حل نشدش
این رو هم اضافه کنم که روی سوئیچ لایه 3 کامند زیر هم زدم تا جواب درخواست ها و پکت ها به سمت روتر برگردونده بشه همونطور که تو کامپیوترها برای جواب به پکت ها یک دروازه خروجی تعیین می کنیم و پکت ها را به اون سمت می فرستیم.
sw-l3(config)#ip default-gateway 192.168.1.1
ااین هم یه ping به سوئیچ لایه 3
PC>ipconfig FastEthernet0 Connection:(default port) Link-local IPv6 Address.........: FE80::202:16FF:FE4B:2863 IP Address......................: 192.168.8.2 Subnet Mask.....................: 255.255.255.0 Default Gateway.................: 192.168.8.1 PC>ping 192.168.1.3 Pinging 192.168.1.3 with 32 bytes of data: Reply from 192.168.1.3: bytes=32 time=11ms TTL=252 Reply from 192.168.1.3: bytes=32 time=3ms TTL=252 Reply from 192.168.1.3: bytes=32 time=11ms TTL=252 Reply from 192.168.1.3: bytes=32 time=17ms TTL=252 Ping statistics for 192.168.1.3: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 3ms, Maximum = 17ms, Average = 10ms PC>
فقط اون کامند رو به سوئیچ لایه 3 و اون سناریو اضافه کنید اگه مابقی تنظیمات اکی باشه باید بتونید به سوئیچ لایه 3 دسترسی داشته باشین.
سلام.
لطفا" تصویری از PLAN سناریوتون قرار بدید.
همینطور یه SHOW RUN از سوئیچ لایه 3 و اون روتر متصل بهش رو بذارین.
اینطوری راحت تر میشه گفت اشکال از کجاست.
