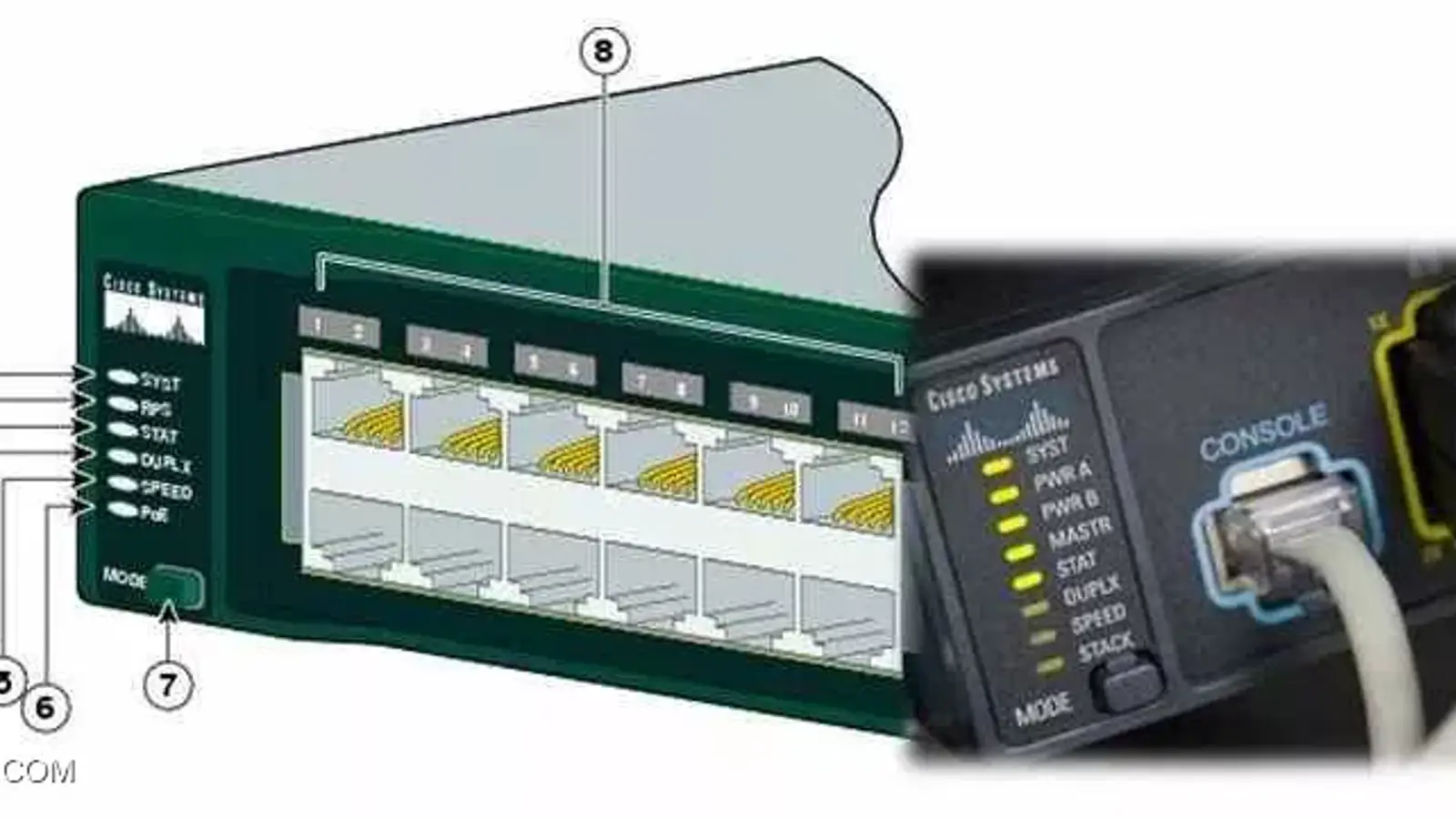

چراغهای مختلف LED روی سویچ سیسکو چه معنا و مفهومی دارند؟ با روشن شدن هر چراغ باید متوجه چه چیزی در سویچ شوید؟ شما به عنوان یک کارشناس شبکه حتما با شکل ظاهری یک سویچ مواجه شده اید و چراغ های متعددی که بر روی آن وجود دارند و رنگ های مختلفی که چراغ های LED آنها دارند شاید برای شما کمی مبهم به نظر برسد ، در این قسمت به بررسی معانی رنگ ها و همچنین چراغ های مختلفی که بر روی سویچ موجود هستند خواهیم پرداخت :
مجموعه دوره آموزش سیسکو (Cisco) - مقدماتی تا پیشرفته
- چراغ LED رنگ سبز : چراغ سبز همیشه علامت خوبی است ، به معنی اینکه همه چیز در حالت مناسب و عملیاتی خوبی قرار دارد .
- چراغ LED رنگ کهربایی : این چراغ در صورتیکه پس از چند ثانیه خاموش نشود به معنی وجود مشکل در شبکه
- چراغ LED خاموش یا تاریک : اگر یک دستگاه به یکی از پورت های سویپ متصل شود و رنگ چراغ LED تاریک یا روشن نباشد ، اصلا معنی خوبی ندارد و حتما مشکل حادی در سویچ یا سیستم متصل شده وجود دارد .

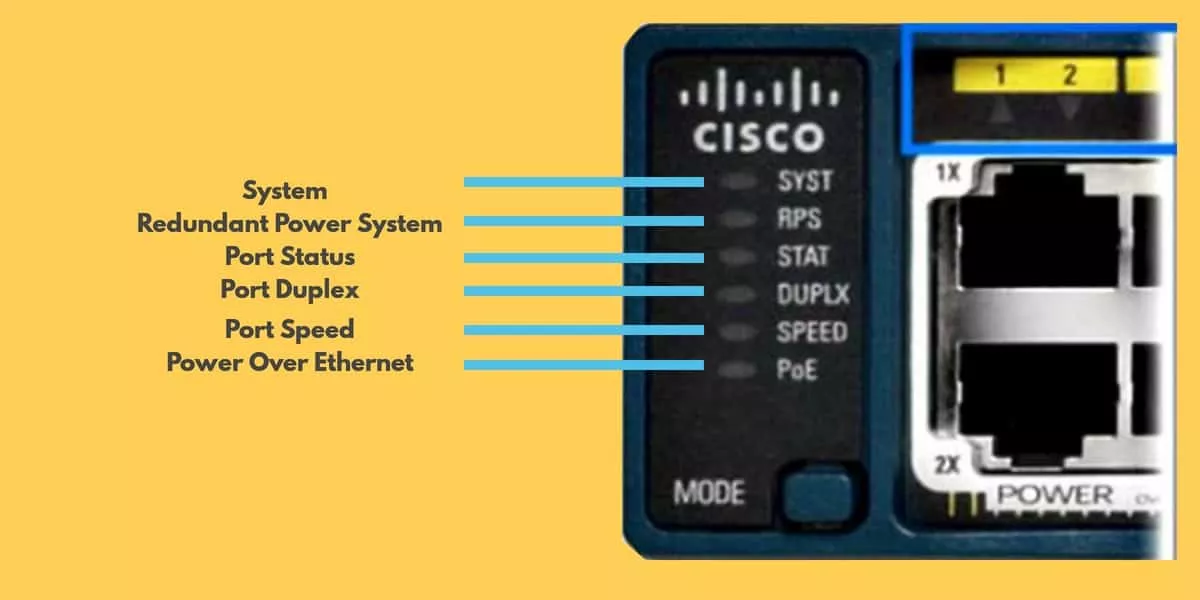

- چراغ SYS : SYS مخفف سیستم یا System است و اگر سبز رنگ باشد به معنی روشن بودن سیستم و اگر تاریک یا خاموش باشد به معنی خاموش بودن سویچ است .اگر مشاهده کردید که رنگ چراغ SYS کهربایی شده است به معنی این است که عملیات POST) Power-On-Self-Test) سویچ به مشکل برخورده است . شما در این حالت پیامی در پورت کنسول سویچ مبنی بر دلیل بروز مشکل دریافت خواهید کرد.بوجود آمدن مشکل برای POST مشکل حادی برای سویچ محسوب می شود به طوری که سویچ دیگر قادر نخواهد بود IOS خود را لود کند .معمولا این مشکل زمانی بروز می کند که سیستم تهویه و خنک کننده سویچ ( FAN) دچار مشکل شده است .
- چراغ RPS) Redundant Power Supply) : رنگ سبز به معنی کارکرد درست RPS یا سیستم برق جانبی است .
- چراغ STAT : مخفف کلمه STATUS بوده و وضعیت سویچ را مشخص می کند ، اگر این چراغ سبز باشد یعنی سویچ با موفقیت در حال کارکرد در محیط عملیاتی است .
- چراغ DUPLEX : این چراغ اگر سبز باشد نمایانگر FULL DUPLEX بودن پورت و اگر خاموش باشد نمایانگر HALFDUPLEX بودن پورت است .
- چراغ SPEED: این چراغ در صورتیکه سبز تیره باشد نمایانگر سرعت 100MBPS است و در صورتیکه خاموش باشد نمایانگر سرعت 10 MBPS و در صورتیکه حالت فلش داشته باشد و روشن و خاموش شود نمایانگر سرعت گیگ یا 1000 MBPS برای پورت مورد نظر خود است . لازم به ذکر است که هر پورت برای خود یک چراغ SPEED دارد . هرگاه شما دستگاهی را به یکی از پورت های سویچ متصل کنید ، ابتدا چراغ SPEED به رنگ کهربایی در می آید و پس از چند ثانیه که Duplex و Speed یا یکدیگر تبادل شدند چراغ به رنگ سبز رنگ در خواهد آمد ، اگر چراغ از رنگ کهربایی خارج نشد 100 درصد مشکلی وجود دارد که یا از جانب سویچ است و یا از جانب دستگاه متصل شده به پورت سویچ .
یک تجربه : شما برای اتصال دو سویچ به یکدیگر می بایست از یک کابل crossover استفاده کنید ، در صورتیکه کابل را به دو پورت سویچ متصل کردید و پس از گذاشت چند دقیقه همچنان چراغ سویچ ها در رنگ کهربایی باقی ماند و تغییر رنگ نداد این نکته را به خاطر داشته باشید : کابل خود را عوض کنید چون دارید از یک کابل Straight استفاده می کنید!!!!!!
