قبلا در همین سری آموزش توسینسو در خصوص چگونگی پیاده سازی Static Routing و پیاده سازی پروتکل RIP ، پیاده سازی پروتکل IGRP و ... صحبت کردیم و آموزش های تقریبا خوبی را به اشتراک گذاشتیم. در ادامه در این آموزش به پیاده سازی پروتکل مسیریابی Open Shortest Path First یا OSPF می پردازیم . قبلا در خصوص انواع پروتکل های مسیریابی و به ویژه در خصوص پروتکل های مسیریابی Link State صحبت کردیم و گفتیم که OSPF نیز یکی از همین پروتکل های Link State است .
اگر با پروتکل مسیریابی OSPF آشنایی کاملی ندارید پیشنهاد می کنیم قبل از خواندن این آموزش به مطلب معرفی پروتکل مسیریابی OSPF مراجعه کنید تا خود را برا ادامه این آموزش آماده کنید .پیاده سازی OSPF روی روترهای سیسکو با توجه به Link state بودن این پروتکل مسیریابی به نسبت دارای پیچیدگی بیشتری از پروتکل های Distance Vector است و شما با استفاده از دستورات زیر و قالب دستوری زیر می توانید این پروتکل را روی روترهای خود پیاده سازی کنید :
ITPRO-Router(config)# router ospf process_ID ITPRO-Router(config-router)# network network_id wildcard_mask area area_#
اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.

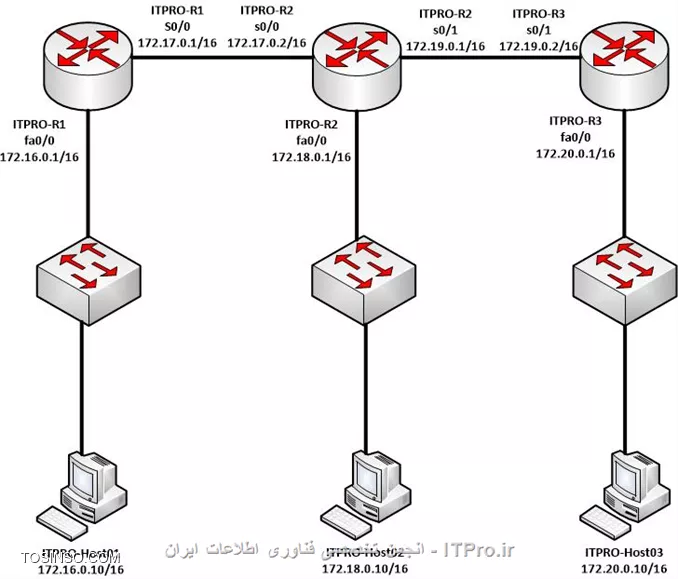

همانطور که در شکل زیر نیز مشاهده می کنید سناریویی که تاکنون برای پیاده سازی Static Routing و پروتکل مسیریابی RIP و IGRP استفاده کردیم برای پیاده سازی OSPF نیز مورد استفاده قرار می گیرد و از لحاظ ساختار سناریو تفاوتی با شکل ظاهری سناریوهای قبلی مسیریابی ندارد که در انجمن تخصصی فناوری اطلاعات ایران به شما آموزش دادیم ، طبق معمول سه عدد روتر ، سه عدد سویچ و سه عدد Host داریم که با سه محدوده آدرسی دهی متفاوت به هم متصل شده اند :
اگر با ارتباطات کنسول یک روتر آشنایی ندارید می توانید به آموزش بنده با عنوان چگونه با استفاده از پورت کنسول به روتر متصل شویم مراجعه کنید ، اگر هم با استفاده از نرم افزار PUTTY می خواهید به روترها متصل شوید می توانید به مقاله بنده با عنوان چگونه با استفاده از PUTTY به روترها و سویچ های سیسکو متصل شویم مراجعه کنید. به هر حال قبل از اینکه بصورت کامل بتوانید سناریو را اجرا کنید ابتدا بایستی تنظیمات اسم روترها و آدرس های IP آنها را پیکربندی کنید ، با توجه به اینکه در سناریوی قبلیStatic Routing ما تمامی پیکربندی های اولیه را انجام داده ایم پیشنهاد می کنم به سناریوی قبلی Static Routing در همین آدرس مراجعه کنید و ساختار نامگذاری و آدرس های IP سرورها را به شکلی که در تصویر مشاهده می کنید انجام دهید. در نهایت با استفاده از دستورات و پیکربندی هایی که در ادامه عنوان می کنیم شما می توانید OSPF را روی روترهای خود پیاده سازی کنید.
با استفاده از دستور زیر به پورت کنسول ITPRO-R1 متصل شوید و تنظیمات OSPF را روی آن انجام دهید. دستورات مربوط به پیکربندی OSPF را در ابتدای مقاله عنوان کردیم شما می توانید به پاراگراف اول همین آموزش مراجعه کنید. با استفاده از دستور network همانطور که در تصویر پایین مشاهده می کنید ما فقط لینک هایی که بصورت مستقیم به روتر متصل شده اند را به آن معرفی می کنیم ، دستورات زیر را می توانید بدون کمی و کاستی در روتر خود وارد کنید
ITPRO-R1>enable ITPRO-R1#configure terminal Enter configuration commands, one per line. End with CNTL/Z. ITPRO-R1 (config)#router ospf 1 ITPRO-R1 (config-router)#network 172.16.0.0 0.0.255.255 area 0 ITPRO-R1 (config-router)#network 172.17.0.0 0.0.255.255 area 0 ITPRO-R1 (config-router)#exit ITPRO-R1 (config)#exit ITPRO-R1#
فراموش نکنید که بعد از وارد کردن دستورات بالا در انتها دستور copy running-config startup-config را در enable mode بزنید تا تنظیمات شما روی روتر بصورت دائمی ذخیره شود و بعد از restart شدن روتر تنظیمات از بین نرود.
با استفاده از دستور زیر به پورت کنسول ITPRO-R2 متصل شوید و تنظیمات OSPF را روی آن انجام دهید. دستورات مربوط به پیکربندی OSPF را در ابتدای مقاله عنوان کردیم شما می توانید به پاراگراف اول همین آموزش مراجعه کنید. با استفاده از دستور network همانطور که در تصویر پایین مشاهده می کنید ما فقط لینک هایی که بصورت مستقیم به روتر متصل شده اند را به آن معرفی می کنیم ، دستورات زیر را می توانید بدون کمی و کاستی در روتر خود وارد کنید :
ITPRO-R2> ITPRO-R2>enable ITPRO-R2#configure terminal Enter configuration commands, one per line. End with CNTL/Z. ITPRO-R2(config)#router ospf 1 ITPRO-R2(config-router)#network 172.17.0.0 0.0.255.255 area 0 ITPRO-R2(config-router)#network 172.18.0.0 0.0.255.255 area 0 ITPRO-R2(config-router)#network 172.19.0.0 0.0.255.255 area 0 ITPRO-R2(config-router)#exit ITPRO-R2(config)#exit
فراموش نکنید که بعد از وارد کردن دستورات بالا در انتها دستور copy running-config startup-config را در enable mode بزنید تا تنظیمات شما روی روتر بصورت دائمی ذخیره شود و بعد از restart شدن روتر تنظیمات از بین نرود.
با استفاده از دستور زیر به پورت کنسول ITPRO-R3 متصل شوید و تنظیمات OSPF را روی آن انجام دهید. دستورات مربوط به پیکربندی OSPF را در ابتدای مقاله عنوان کردیم شما می توانید به پاراگراف اول همین آموزش مراجعه کنید. با استفاده از دستور network همانطور که در تصویر پایین مشاهده می کنید ما فقط لینک هایی که بصورت مستقیم به روتر متصل شده اند را به آن معرفی می کنیم ، دستورات زیر را می توانید بدون کمی و کاستی در روتر خود وارد کنید :
ITPRO-R3>enable ITPRO-R3#configure terminal Enter configuration commands, one per line. End with CNTL/Z. ITPRO-R3(config)#router ospf 1 ITPRO-R3(config-router)#network 172.19.0.0 0.0.255.255 area 0 ITPRO-R3(config-router)#network 172.20.0.0 0.0.255.255 area 0 ITPRO-R3(config-router)#exit ITPRO-R3(config)#exit ITPRO-R3#
فراموش نکنید که بعد از وارد کردن دستورات بالا در انتها دستور copy running-config startup-config را در enable mode بزنید تا تنظیمات شما روی روتر بصورت دائمی ذخیره شود و بعد از restart شدن روتر تنظیمات از بین نرود.
بعد از وارد کردن دستورات بالا برای پیاده سازی پروتکل OSPF در روتر ITPRO-R1 با استفاده از دستور show ip route در این روتر شما می توانید خروجی routing table موجود در این روتر را به شکل زیر مشاهده کنید :
ITPRO-R1>enable ITPRO-R1#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set C 172.16.0.0/16 is directly connected, FastEthernet0/0 C 172.17.0.0/16 is directly connected, Serial0/0 O 172.18.0.0/16 [110/65] via 172.17.0.2, 00:26:31, Serial0/0 O 172.19.0.0/16 [110/128] via 172.17.0.2, 00:26:21, Serial0/0 O 172.20.0.0/16 [110/129] via 172.17.0.2, 00:24:54, Serial0/0
در خروجی دستورات بالا کاراکتر O در ابتدای خط مربوط به routing table ها به معنی این است که مسیری که پیدا شده است از طریق پروتکل مسیریابی Open Shortest Path First یا OSPF شناسایی شده است و کاراکتر C به معنی اتصال مستقیم یا directly connected می باشد.
بعد از وارد کردن دستورات بالا برای پیاده سازی پروتکل OSPF در روتر ITPRO-R2 با استفاده از دستور show ip route در این روتر شما می توانید خروجی routing table موجود در این روتر را به شکل زیر مشاهده کنید :
ITPRO-R2>enable ITPRO-R2#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set O 172.16.0.0/16 [110/65] via 172.17.0.1, 00:30:20, Serial0/0 C 172.17.0.0/16 is directly connected, Serial0/0 C 172.18.0.0/16 is directly connected, FastEthernet0/0 C 172.19.0.0/16 is directly connected, Serial0/1 O 172.20.0.0/16 [110/65] via 172.19.0.2, 00:28:08, Serial0/1
در خروجی دستورات بالا کاراکتر O در ابتدای خط مربوط به routing table ها به معنی این است که مسیری که پیدا شده است از طریق پروتکل مسیریابی Open Shortest Path First یا OSPF شناسایی شده است و کاراکتر C به معنی اتصال مستقیم یا directly connected می باشد.
بعد از وارد کردن دستورات بالا برای پیاده سازی پروتکل OSPF در روتر ITPRO-R3 با استفاده از دستور show ip route در این روتر شما می توانید خروجی routing table موجود در این روتر را به شکل زیر مشاهده کنید :
ITPRO-R3>enable ITPRO-R3#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set O 172.16.0.0/16 [110/129] via 172.19.0.1, 00:29:43, Serial0/1 O 172.17.0.0/16 [110/128] via 172.19.0.1, 00:29:43, Serial0/1 O 172.18.0.0/16 [110/65] via 172.19.0.1, 00:29:43, Serial0/1 C 172.19.0.0/16 is directly connected, Serial0/1 C 172.20.0.0/16 is directly connected, FastEthernet0/0
در خروجی دستورات بالا کاراکتر O در ابتدای خط مربوط به routing table ها به معنی این است که مسیری که پیدا شده است از طریق پروتکل مسیریابی Open Shortest Path First یا OSPF شناسایی شده است و کاراکتر C به معنی اتصال مستقیم یا directly connected می باشد.
برای اینکه مطمئن شویم که پروتکل مسیریابی Open Shortest Path First یا OSPF به درستی کار می کند از طریق دستور ping از ITPRO-Host01 که دارای آدرس IP به شکل 172.16.0.10//16 است ITPRO-Host03 که دارای آدرس IP به شکل 172.20.0.10//16 است را ping می کنیم در صورتیکه عملیات با موفقیت مانند خروجی زیر انجام شد کار به درستی انجام شده است و OSPF پیاده سازی شده است :
C:\>ping 172.20.0.10 Pinging 172.20.0.10 with 32 bytes of data: Reply from 172.20.0.10: bytes=32 time=172ms TTL=125 Reply from 172.20.0.10: bytes=32 time=188ms TTL=125 Reply from 172.20.0.10: bytes=32 time=157ms TTL=125 Reply from 172.20.0.10: bytes=32 time=188ms TTL=125 Ping statistics for 172.20.0.10: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 157ms, Maximum = 188ms, Average = 176ms
همانطور که در خروجی دستور ping بالا مشاهده می کنید خروجی reply from به درستی انجام می شود و این یعنی OSPF به درستی پیکربندی شده است ، امیدوارم مورد توجه شما قرار گرفته باشد. توسینسو باشید
