اترچنل یا EtherChannel چیست و چگونه بر روی سویچ سیسکو پیکربندی می شود؟ در دوره آموزش نتورک پلاس شما با مفاهیم اولیه سویچ و STP و ترانک و ... آشنا شدید و طبیعتا مفهوم اترچنل را نیز درک کردید ، در دوره های آموزشی سیسکو به ویژه CCNA و CCNP هم قطعا راه اندازی Etherchannel را به خوبی یاد می گیرید اما به عنوان یک محتوای مکمل امروز با راه اندازی EtherChannel در سیسکو در خدمت شما عزیزان هستیم. هدف از این آموزش:

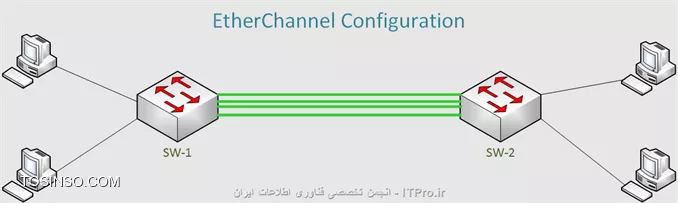

EtherChannel تواتنمندی میباشد که اجازه میدهد چندین پورت فیزیکی سوئیچ در یک گروه منطقی قرار بگیرد به منظور دسترسی پهنای باند بالاتر و ایجاد تحمل خطا در اتصاللات بین سوئیچها استفاده می شود که به ما اجازه میدهد از مجموعه پهنایی باند اتصالات فیزیکی که در گروه منطقی قرار گرفته اند استفاده کنیم.به عنوان مثال در این آموزش بین دو سوئیچ سیسکو چهار پورت فیزیکی را که هر کدام با سرعت Mbps 100 کار میکنند در داخل یک گروه منطقی به نام ChannelGroup-1 قرار دهیم که حال این پورت منطقی از مجموعه پهنای باند چهار لینک استفاده میکند و پهنای باند 400 mbps برای اتصال به وجود می آورد که در صورت قطع شدن هریک از اتصالات فیزیکی داخل این گروه انتقال اطلاعات توسط سایر اتصالات موجود در این گروه اتفاق میوفتد.
اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.
برای مدیریت اتصالات EtherChannel دو نو پروتکل PAgP و LACP می باشد:
گام اول: پیکربندی اینترفیس مجازی EtherChannel بر روی سوئیچ 1 (SW-1) :
SW-1#Config t SW-1(config)#interface Channel-Group 1 SW-1(config-if)#exit
گام دوم: قرار دادن اینترفیس های فیزیکی سوئیچ در داخل اینترفیس مجازی EtherChannel شماره 1 که در مرحله قبلی ایجاد کردیم: در این مرحله من قصد دارم اینترفیس های 13 تا 16 را در گروه Channel-Group 1 که در مرحله قبل ایجاد کردم قرار بدهم:
SW-1#config t SW-1(config)#interface range fastethernet 0/13 - 16 SW-1(config-if)#channel-groip 1 mode desirable
گام سوم: پیکربندی اینترفیس مجازی EtherChannel بر روی سوئیچ 2 (SW-2) :
SW-2#Config t SW-2(config)#interface Channel-Group 1 SW-2(config-if)#exit
گام چهارم: قرار دادن اینترفیس های فیزیکی سوئیچ در داخل اینترفیس مجازی EtherChannel شماره 1 که در مرحله قبلی ایجاد کردیم:
در این مرحله من قصد دارم اینترفیس های 13 تا 16 را در گروه Channel-Group 1 که در مرحله قبل ایجاد کردم قرار بدهم:
SW-2#config t SW-2(config)#interface range fastethernet 0/13 - 16 SW-2(config-if)#channel-groip 1 mode auto
بعد از اتمام کانفیگ سوئیچ ها و اطمینان از درست بودن پیکربندی که انجام دادیم حال میتوانیم ارتباط بین شبکه های متصل به SW-1 و SW-2 را تست کنیم.
