تفاوت Control Plane و Data Plane و Management Plane در سیسکو

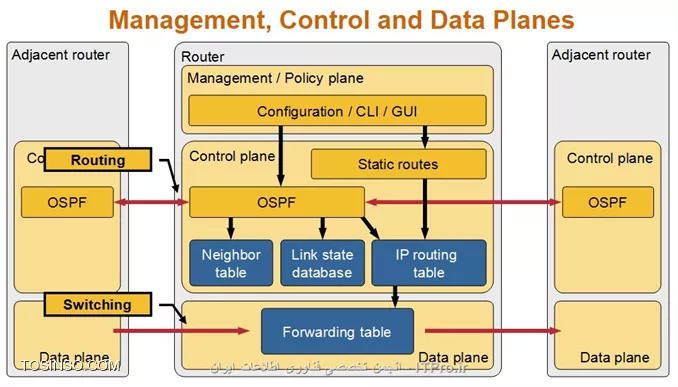

در معماری زیرساخت ارتباطی شبکه سه بخش اصلی وجود دارد هر بخش یک نقش حیاتی را بر عهده دارد که یک زیرساخت مطمئن برای شبکه داشته باشیم. هر کدام به نوبه خود باعث ارائه مستمر خدمات می شوند. این ارائه مستمر خدمات نیاز به یک زیر ساخت دارد که بتواند ترافیک را مسیردهی ، ارسال و مدیریت کند.سه بخش اصلی به شرح زیر می باشند :

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران
  • Control plane : با توابع و عملکرد خود امکان مسیردهی ترافیک را فراهم می کند.
  • Data plane : امکان ارسال ترافیک را فراهم می کند.
  • Management plane : به منظور مدیریت تجهیزات مورد استفاده قرار می گیرد.

نکته : control plane و management plane در واقع به data plane سرویس می دهند.

وب سایت توسینسو

محافظت از هر یک از این بخش ها برای داشتن یک زیرساخت ارتباطی مطمئن امری حیاتی است. هر سه بخش دارای اهمیت ویژه هستند و از امنیت و حافظت هیچ کدام از این بخش ها نباید غافل شد زیرا هر مشکلی که برای یک بخش به وجود آید سایر بخش ها را نیز تحت تاثیر می گذارد.

Control Plane چیست؟

Control Plane با پروتکل های سیگنالی سروکار دارد و در واقع برای جمع آوری و ایجاد اطلاعات مورد نیاز برای ارسال ترافیک مورد استفاده قرار می گیرد. جدول هایی مانند Routing Table ، MAC Table توسط این بخش ایجاد می گردد. حفاظت از این بخش به دو دسته اصلی تقسیم می شود :

  • دسته اول شامل استفاده از پروتکل های استاندارد در راه نادرست است. این پروتکل های عمومی یا سیگنالی برای جمع آوری و ساخت اطلاعات مورد نیاز برای ارسال ترافیک مورد استفاده قرار می گیرد. که شامل پروتکل های مسیر یابی ، (Spanning Tree Protocol (STP) ، VLAN Trunking Protocol (VTP و ... می شود. جدول زیر به شما در حفاظت از این بخش کمک شایانی می کند. به طور مثال استفاده از ماکنیزم های احراز هویت و فیلتر کردن route ها برای پروتکل های مسیریابی ، محافظت از STP با پیاده سازی مناسب آن و استفاده از ماکنیزم هایی مانند BPDU Guard
  • دسته دوم اساسا به حملات DoS که به Control Plane انجام می شود می پردازد. ارسال حجم انبوهی از بسته ها مرتبط با Control Plane می تواند باعث درگیر شدن CPU و عدم توانایی آن در اداره ترافیک نرمال شود و باید با روش هایی مانند استفاده از (Access Control List (ACL مانع این حملات شد.

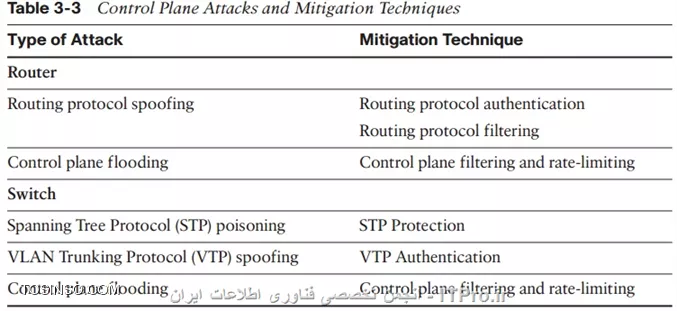

جدول زیر به صورت اجمالی حملات عمومی این بخش و نحوی مقابله با آنها را برای دو قسمت روتر و سوئیچ نمایش داده است :

وب سایت توسینسو

Data Plane چیست؟

Data plane بخشی از شبکه است که وظیفه حمل ترافیک کاربران را بر عهده دارد. data plane داده ها را قادر می سازد که از کلاینتی به کلاینت دیگر حمل شوند و اداره ارتباطات متعدد را به وسیله پروتکل های مختلف را بر عهده دارد. همیچنین قادر است سرویس مختلف مانند مباحث امنیتی ، QoS و ... را روی ترافیک اعمال کند.در این بخش همانند Control Plane راهکارهای مناسب و خاصی را می طلبد تا بتواند عملکرد مناسب و درستی ارائه دهد.حملات این بخش نیز به دو دسته تقسیم می شوند:

  • دسته اول شامل حملاتی است که روی لینک ها با ارسال حجم انبوهی از ترافیک ایجاد می گردد و با روش هایی مانند ACL ، Qos و .. قابل پیشگیری است.
  • دسته دوم حملات Spoofing یا جعل می باشد که توسط روش هایی مانند Port Security ، DHCP Snooping و ... قابل پیشگیری است.

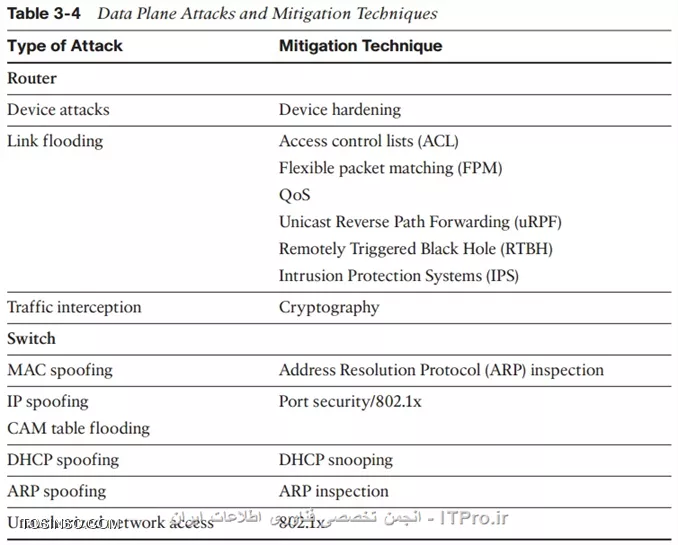

جدول زیر به صورت اجمالی حملات عمومی این بخش و نحوی مقابله با آنها را برای دو قسمت روتر و سوئیچ نمایش داده است :

وب سایت توسینسو

Management Plane چیست؟

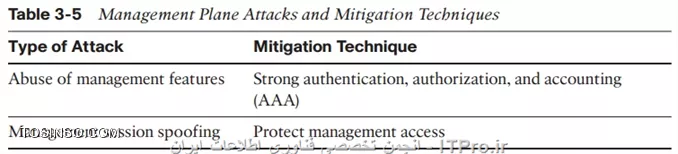

Management Plane شامل پردازش هایی است که در سطح CPU انجام می گیرد. این پردازش ها به منظور مدیریت دستگاه و کنترل دسترسی به تجهیزات صورت می گیرد.جدول زیر به صورت اجمالی حملات عمومی این بخش و نحوی مقابله با آنها را نمایش داده است :

وب سایت توسینسو

حملات این بخش برای روترها و سویچ ها مشابه هم است. یکی از حملات این بخش به منظور دسترسی غیر مجاز به تجهیزات می باشد بدون استفاده از AAA ، شما یک مکانیزم مناسب ندارید که بفهمید چه کسی به تجهیزات متصل شده است و یا اینکه بتوانید عمکلرد یک کاربر را محدود کنید. از مرایای دیگر استفاده از AAA کنترل و ضبط گزارش عملکرد کاربر می باشد.محافظت از دسترسی به تجهیزات شبکه به معنی محافظت از مسیر عبور ترافیک می باشد که این کنترل دسترسی به دو صورت local و remote باید انجام گیرد. پروتکل هایی دسترسی در تجهیزات سیسکو به شرح زیر می باشند :

هر یک از این دسترسی ها اگر مورد نیاز نیست آنها را غیر فعال کنید و یا اگر مسیر ارتباطی امن نیست از روش های رمز شده استفاده کنید و همچنین دسترسی به تجهیزات توسط این روش ها را محدود کنید. امیدوارم که مورد استفاده دوستان واقع شود.
