ISL و 802.1q چه کاربردی در VLAN Trunking دارند؟
عموم متخصصین شبکه با مباحث Vlan و بحث مهم Trunking آشنا هستند. همانطور که می دانید پورت Trunk به منظور انتقال اطلاعات Vlan بین سوئیچ و روتر و یا سوئیچ و سوئیچ مورد استفاده قرار می گیرد و این لینک یا پورت حامل اطلاعات Vlan ها بین تجهیزات لایه 2 می باشد.پورت Trunk به طور کلی می تواند از 2 پروتکل زیر جهت بسته بندی ترافیک Vlan یا Encapsulation استفاده کند.
- ISL: مخفف Inter Switch Link می باشد و توسط شرکت سیسکو ابداع شده است. این پروتکل، یک پروتکل بسته بندی یا Encapsulation اطلاعات Vlan، بین خطوط و لینک های Trunk بوده که تنها امروزه توسط یکسری از تجهیزات شرکت سیسکو پشتیبانی می شود. مبحث Tag در این پروتکل به صورت یک بسته خارجی یا یک هدر خارجی یا External به همراه فریم اترنت فرستاده می شود.در پروتکل encapsulation یا بسته بندی سازی ISL پس از آماده سازی فریم اترنت، 26 بایت هدر که محتوی 15 بیت Vlan identifier می باشد و نیز به همراه 4 بایت CRC یعنی 26+4 بایت به فریم اترنت چسبانده شده و به همراه آن ارسال می گردد.

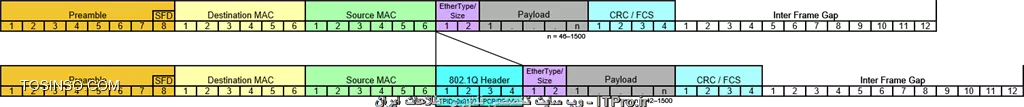

- 802.1Q: متناظراً در پروتکل 802.1Q که یک پروتکل Encapsulation عمومی می باشد و توسط IEEE ارائه شده است، هدر مربوط به Tag به صورت داخلی یا Internal همراه فریم اترنت ارسال می گردد که این یکی از مزایای پروتکل 802.1Q نسبت بـــه ISL می باشد یعنی فریم اترنت در قالب استاندار خود معادل حداکثری 1500 بایت ارسال می شود و هدر encapsulation در داخل فریم اترنت قرار دارد.در نسخه 802.1Q داستان کمی متفاوت است. وقتی فریم اترنت آماده شد؛ توسط این پروتکل یک هدر داخل فریم بین 2 قسمت Source Mac Address و Ether type/size به اندازه 4 بایت هدر Encapsulation 802.1Q اضافه شده و سپس فریم اترنت ارسال می گردد.
از این 4 بایت، 2 بایت مربوط به Tag یا Tag protocol Identifier یا TPID بوده که مشخص کننده نوع پروتکـــــل Encapsulation است و 2 بایت دیگـر بـــــرای Tag Control Information یا TCI استفاده می شود. مشخصات و اطلاعات Vlan و یا شناسه Vlan در 2 بایت TCI و در قسمت VID که معادل 12 بیت است، قرار می گیرد.
نکته: قسمت Tag در هر دو پروتکل که به آن اشاره شده است، شامل اطلاعاتی به منظور تعیین نوع پروتکل Encapsulation می باشد. یعنی Encapsulation از نوع ISL است و یا 802.1Q.اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.
