چگونه Switch L3 را در GNS3 راه اندازی کنیم؟ به منظور انجام سناریو های Switch-based نظیر پیکربندی VLAN ها ، 802.1Q Trunking و InterVLAN routing شما نیاز به اضافه نمودن سوئیچ های لایه 3 در نرم افزار GNN3 خواهید داشت. برای اولین بار که یک سوئیچ لایه 3 را به GNS3 اضافه کردید میتوانید از آن برای پیاده سازی سناریو هایتان استفاده کنید. در این آموزش بر آن شدیم تا نحوه انجام این کار را به شما آموزش دهیم. لازم به ذکر است که در این آموزش از ورژن 1.5.1 نرم افزار GMS3 استفاده شده است. توجه کنید که در این آموزش سوئیچ 3640 در نظر گرفته شده است.برای اضافه نمودن سوئیچ لایه 3 در نرم افزار GNS3 مراحل زیر را به ترتیب دنبال کنید :
مجموعه دوره آموزش سیسکو (Cisco) - مقدماتی تا پیشرفته
- 1. اول از همه فایل ایمیج IOS سوئیچ لایه 3 از سری سوئیچ های 3640 شرکت سیسکو را دانلود کنید.
- 2. بعد از دانلود فایل ایمیج IOS سوئیچ لایه 3 در کنسول نرم افزار GNS3 قسمت Preferences را با زدن دکمه Edit باز کنید.

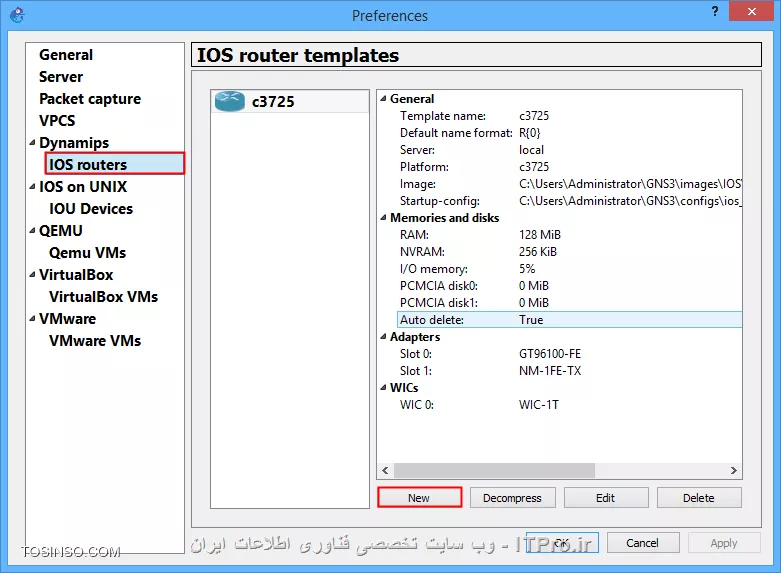

- 3. در پنجره تنظیمات Preferences در قسمت چپ پنجره باز شده IOS routers را انتخاب کنید و به منظور ساخت یک Template از IOS روتر روی دکمه New کلیک کنید.
- 4- در پنجره New IOS router template روی دکمه New Image کلیک کنید.

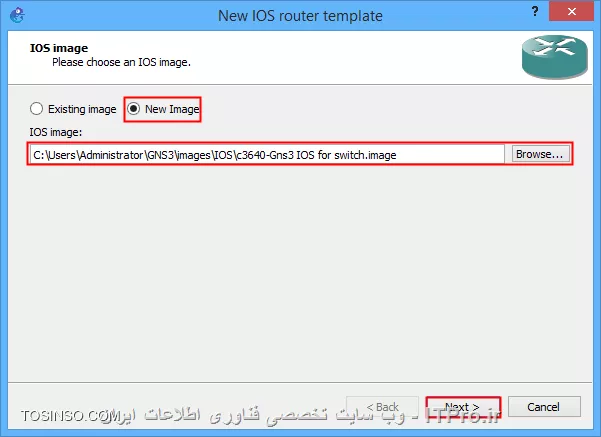

- 5- روی گزینه Browse کلیک کنید و مسیر فایل ایمیج IOS رو که دانلود کردید رو بهش معرفی کنید و روی Next کلیک کنید. بعد از زدن Next اگه پیغامی این وسط اومد روی دکمه Yes کلیک کنید تا فایل رو decompress کنه تا به فرمت image. تبدیل بشه.

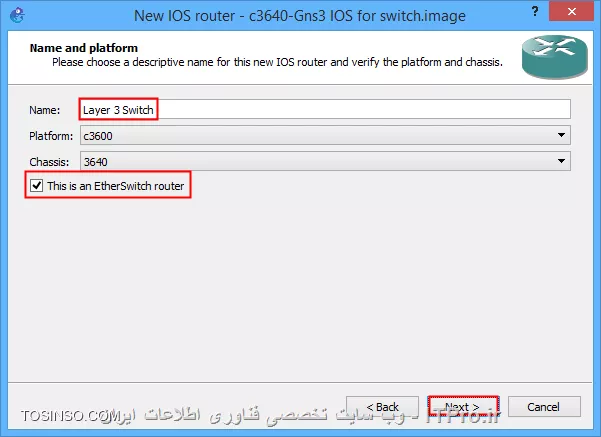

- 6- در پنجره Name and platform در فیلد Name یک نام مناسب برای سوئیچ لایه 3 انتخاب کنید و تیک گزینه This is an EtherSwitch router رو بزنید و روی Next کلیک کنید. قسمت Platform و Chasis رو هم همانند شکل زیر انتخاب کنید.
- 7- در پنجره Memory میزان حافظه و سایر موارد را پیشفرض قبول کنید و روی گزینه Next کلیک کنید.

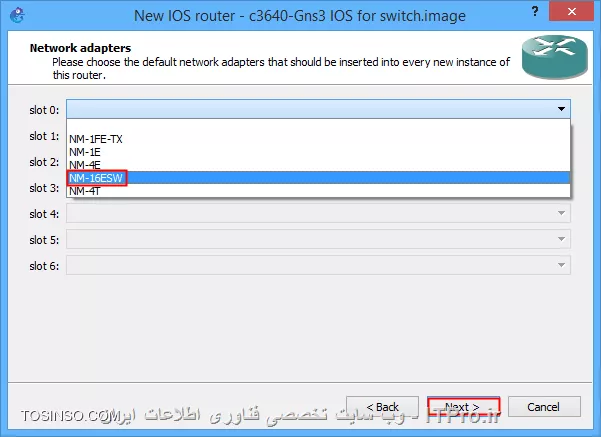

- 8- در پنجره Network adapters در slot 0 گزینه NM-16ESW را انتخاب کنید و روی Next کلیک کنید.
- 9- در پنجره Idle-PC Finder روی Finish کلیک کنید و پنجره Preferences را ببندید.
- 10- در قسمت چپ کنسول GNS3 مشاهده خواهید کرد که سوئیچ لایه 3 شما به لیست دستگاه های شبکه (All devices) اضافه شده است سوئیچ را به محیط کنسول اضافه کنید.

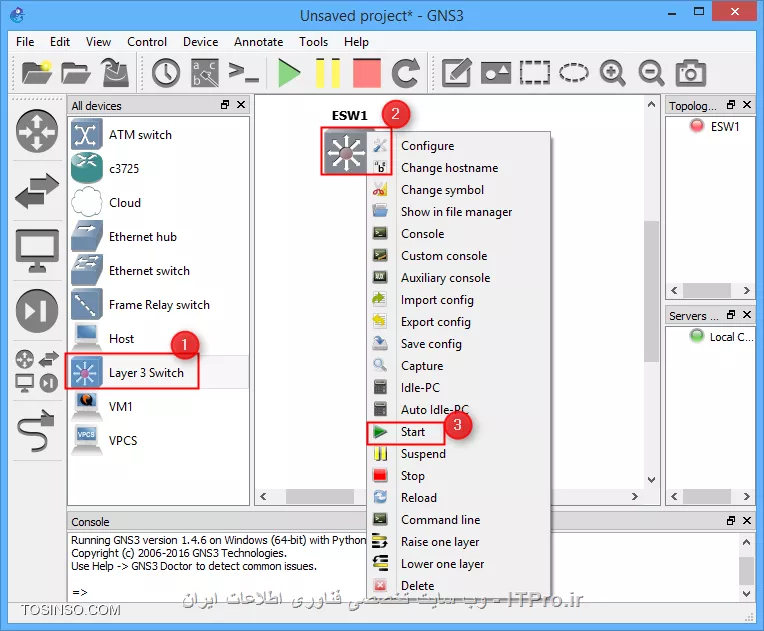

- 11- روی آیکون سوئیچ لایه 3 راست کلیک کنید و Start را انتخاب کنید تا سوئیچ شروع به کار کند و IOS آن بارگذاری شود.
- 12- بعد از اینکه سوئیچ لایه 3 روشن شد دوباره روی سوئیچ راست کلیک کنید و گزینه Console را انتخاب کنید تا محیط CLI سوئیچ نمایش داده شود. کار تمام است از سوئیچ تان لذت ببرید!
