در سری سناریو های سیسکو امروز می خواهیم به آموزش راه اندازی BPDU Guard بپردازیم. ابتدا سناریو را تشریح می کنیم و روش حل مسئله را باز می کنیم و با هم این سناریو را انجام می دهیم : قبلا" در خصوص فیچر portfast صحبت کرده بودیم ،قبلا" گفته شد که up و down شدن این پورتها ی متصل به کلاینت ، یک تغییر از نوع DIRECT است که باعث ایجاد فاز همگرایی و ارسال TCN می شود و این در حالی بود که از سمت کلاینت ها هیچ bpdu ای دریافت نمی شد
و این تغییرات جزئ تغییرات INSIGNIFICANT بود ، حال که از سمت کلاینت ها هیچ BPDU ای دریافت نمی شود پس میتوان از حالت های میانی LISTEN و LEARN چشم پوشی کرد.فیچر PORTFAST دقیقا" همین کار را برای ما انجام می داد ، روی یکسری پورت ها که ما آنها را برای کلاینت ها در نظر گرفته بودیم ، به سوئیچ می گفتیم از این دو وضعیت چشم پوشی و اگر پورت مربوطه UP شد بلافاصله از بلاکینگ وارد وضعیت FORWARDING شود.
اما نکته اینجاست که اگر روی پورتهایی که روی آنها PORTFAST فعال شده ، یک سوئیچ متصل شود ، چون این پورتها وضعیت های میانی را طی نمی کنند ممکن است باعث ایجاد موقتی LOOP شود.جهت جلوگیری از این موضوع ما در کنار فیچر PORTFAST که روی پورتهای ACCESS استفاده می کنیم از فیچر BPDU GUARD هم استفاده می کنیم تا اگر احیانا" روی آن پورتها هر نوع BPDU ای ( خوب یا بد ) دریافت شد بلافاصله آن پورت به وضعیت ERROR-DISABLE برود.

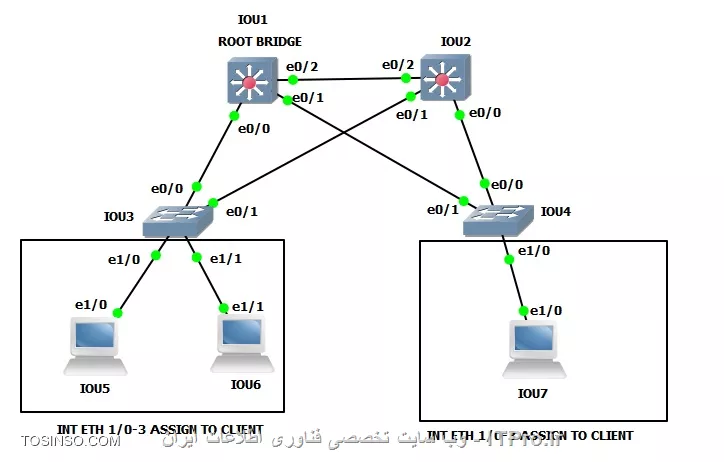

در سناریو فوق IOU1 بعنوان سوئیچ روت در نظر گرفته شده است.
IOU1(config)#SPANning-tree VLAN 1 ROOT PRimary IOU1(config)# IOU1# IOU1# IOU1#SHOW SPAnning-tree VLAN0001 Spanning tree enabled protocol ieee Root ID Priority 24577 Address aabb.cc00.0100 This bridge is the root Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 24577 (priority 24576 sys-id-ext 1) Address aabb.cc00.0100 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 15 Interface Role Sts Cost Prio.Nbr Type ------------------- ---- --- --------- -------- -------------------------------- Et0/0 Desg FWD 100 128.1 Shr Et0/1 Desg FWD 100 128.2 Shr Et1/0 Desg FWD 100 128.33 Shr Et1/1 Desg FWD 100 128.34 Shr
فعال کردن فیچر PORTFAST روی پورت هایی که برای کلاینت ها در نظر گرفته شده است.
IOU3(config)#INterface RANge ETHernet 1/0-3 IOU3(config-if-range)#SWItchport MODE ACCess IOU3(config-if-range)#SPANning-tree PORTFASt %Warning: portfast should only be enabled on ports connected to a single host. Connecting hubs, concentrators, switches, bridges, etc... to this interface when portfast is enabled, can cause temporary bridging loops. Use with CAUTION
کامند مربوط به فعال کردن BPDUGuard در اینترفیس های مربوطه
IOU3(config-if-range)#SPAnning-tree BPDUGuard ENABle IOU3(config-if-range)#
همانطور که دیدیم پس از فعال کردن فیچر PORTFAST به ما یک هشدار مبنی بر اینکه مراقب باشید این پورتها را به سوئیچ و خانواده آن متصل نکنید ، داد.
%Warning: portfast should only be enabled on ports connected to a single host. Connecting hubs, concentrators, switches, bridges, etc... to this interface when portfast is enabled, can cause temporary bridging loops. Use with CAUTION
ما از کامند DEBUG استفاده می کنیم :
IOU3#DEBug SPANning-tree EVents Spanning Tree event debugging is on IOU3#
توجه شود که در محیط GNS من از IOU های روتر استفاده کرده و تنها SYMBOL آنها را تغییر داده ام.
IOU5(config)#INTerface ETHernet 1/0 IOU5(config-if)#NO SHUtdown IOU5(config-if)# *Dec 21 07:04:14.317: %LINK-3-UPDOWN: Interface Ethernet1/0, changed state to up *Dec 21 07:04:15.327: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/0, changed state to up IOU5(config-if)#EXIT IOU5(config)# IOU6(config)#INTerface ETHernet 1/1 IOU6(config-if)#NO SHUtdown IOU6(config-if)# *Dec 21 07:05:44.724: %LINK-3-UPDOWN: Interface Ethernet1/1, changed state to up *Dec 21 07:05:45.731: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/1, changed state to up IOU6(config-if)#
شکی نیست که اگر یک PC روی یک پورت PORTFAST روشن شود ، آن پورت از وضعیت بلاک بدون گذر از وضعیت های میانی بلافاصله FORWARD می شود.
IOU3(config)#INTerface ETHernet 1/0 IOU3(config-if)#SHUtdown IOU3(config-if)#NO SHUtdown *Dec 21 07:08:26.175: set portid: VLAN0001 Et1/0: new port id 8021 *Dec 21 07:08:26.175: STP: VLAN0001 Et1/0 ->jump to forwarding from blocking

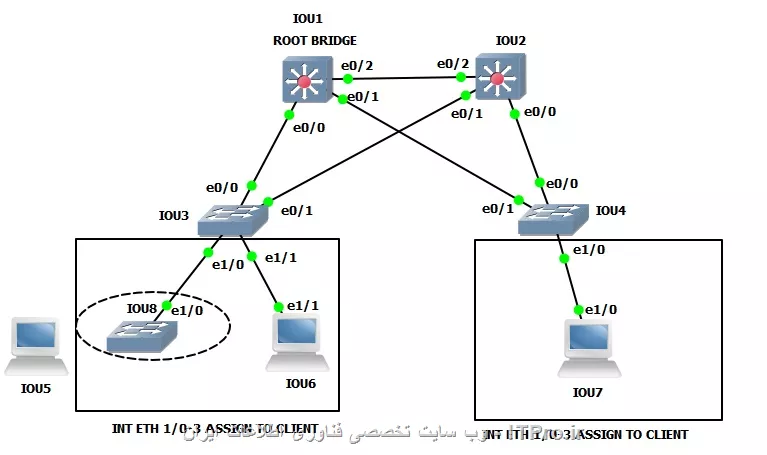

بخاطر محدودیت های GNS ، برای شبیه سازی فیچر PORTFAST ، من یک پورت متصل به کلاینت را خاموش و سپس روشن کردم ، همانطور که می بینید این پورت بدون گذر از وضعیت های میانی به وضعیت FORWARD رفت.حال من پورت ETH1/0 از IOU3 را که به کلاینت متصل بود به یک سوئیچ دیگر متصل میکنم
به log هایی که داده شد نگاه کنید
IOU3# *Dec 21 07:15:45.103: %SPANTREE-2-BLOCK_BPDUGUARD: Received BPDU on port Ethernet1/0 with BPDU Guard enabled. Disabling port. *Dec 21 07:15:45.103: %PM-4-ERR_DISABLE: bpduguard error detected on Et1/0, putting Et1/0 in err-disable state IOU3# *Dec 21 07:15:46.107: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/0, changed state to down IOU3# *Dec 21 07:15:47.103: %LINK-3-UPDOWN: Interface Ethernet1/0, changed state to down IOU3#
از ظواهر امر پیداست که پورت eth1/0 به وضعیت err-disable state رفته است.می توانیم از کامند زیر برای مشاهده اینترفیس هایی که به وضعیت err-disable state رفته اند استفاده کنیم.
IOU3#show INTerfaces STAtUS ERr-disabled Port Name Status Reason Et1/0 err-disabled bpduguard IOU3#
توجه به یک نکته مهم است ، استفاده از کامندی مثل کامند زیر
IOU3#SHOW IP INT BRief Ethernet1/0 unassigned YES unset down down
تنها به ما می گوید پورت down شده است و اگر اطلاعات بیشتری در این خصوص بخواهیم
IOU3#show interfaces ethernet 1/0 Ethernet1/0 is down, line protocol is down (err-disabled)

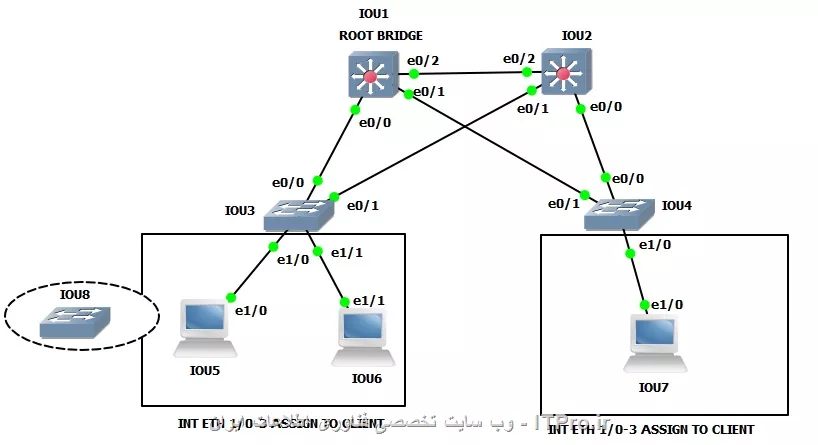

می بینیم که این پورت در وضعیت err-disabled است ، حال برای اینکه یک پورت از این وضعیت خارج شود باید یکبار آن پورت را خاموش و سپس روشن کنیم اما باید توجه داشته باشیم که این کار را پس از اینکه ارتباط عامل error-dis را قطع کردیم باید انجام دهیم.یعنی ، نخست ارتباط سوئیچ مزبور باید قطع شود :
حالا باید یکبار این پورت را خاموش و سپس روشن کرد
IOU3#show interfaces statUS ERr-disabled Port Name Status Reason Et1/0 err-disabled bpduguard IOU3# IOU3#CONF T IOU3(config)#INTerface ETHernet 1/0 IOU3(config-if)#SHUTdown IOU3(config-if)#NO SHUtdown IOU3(config-if)# *Dec 21 08:34:36.915: %LINK-5-CHANGED: Interface Ethernet1/0, changed state to administratively down IOU3(config-if)# *Dec 21 08:34:37.515: set portid: VLAN0001 Et1/0: new port id 8021 *Dec 21 08:34:37.515: STP: VLAN0001 Et1/0 ->jump to forwarding from blocking IOU3(config-if)# IOU3(config-if)#EXIT *Dec 21 08:34:39.503: %LINK-3-UPDOWN: Interface Ethernet1/0, changed state to up *Dec 21 08:34:40.507: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/0, changed state to up IOU3(config-if)#EXIT IOU3(config)#EXIT IOU3# IOU3#show interfaces statUS ERr-disabled IOU3# IOU3#show interfaces ethernet 1/0 Ethernet1/0 is up, line protocol is up (connected)
البته می توان از روش های دیگری هم پورت را از وضعیت ERROR-DIS خارج نمود که در یک CISCO LAB درباره این موضوع صحبت خواهیم کرد.اگر در یادگیری سیسکو مشکل دارید ، به شما پیشنهاد می کنیم از طریق دوره های آموزش سیسکو حرفه ای سایت توسینسو و با دوره آموزش CCNA روتینگ و سویچینگ شروع کنید ، فراموش نکنید که پیشنیاز همه این دوره های آموزش شبکه ، دوره آموزش نتورک پلاس است ، فراموش نکنید توسینسو اولین و بهترین انتخاب شما در حوزه آموزش فناوری اطلاعات فارسی است.
