آموزش اضافه کردن روتر های سیسکو به نرم افزار GNS3

gns3 یکی از نرم افزار های قدرتمند در زمینه شبیه سازی شبکه های کامپیوتری می باشد. که امکانات زیادی را در اختیار ما قرار می دهد.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران

 بخشی از این امکانات :

  1. اضافه کردن روتر و سوئیچ های مختلف
  2. اضافه کردن appliance های مختلف
  3. افزودن و استفاده از ماشین های مجازی در سناریو
  4. اتصال شبکه به اینترنت و...

در این مطلب به نحوه اضافه کردن روتر های Cisco به نرم افزار GNS3 می پردازیم.

نحوه اضافه کردن Router  به نرم افزار GNS3 :

برای این کار شما ابتدا به فایل IOS image روتر نیاز دارید. که می توانید این فایل ها را به راحتی از اینترنت دانلود کنید.

بعد از اینکه وارد نرم افزار GNS3 شدید مراحل زیر را همانند تصاویر طی کنید :



اضافه کردن روتر به نرم افزار GNS3

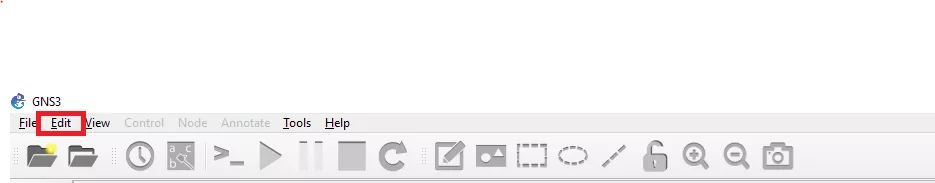

بر روی Edit  کلیک کنید.

اضافه کردن روتر به نرم افزار GNS3

در منوی باز شده بر روی گزینه Preferences کلیک کنید.

اضافه کردن روتر به نرم افزار GNS3

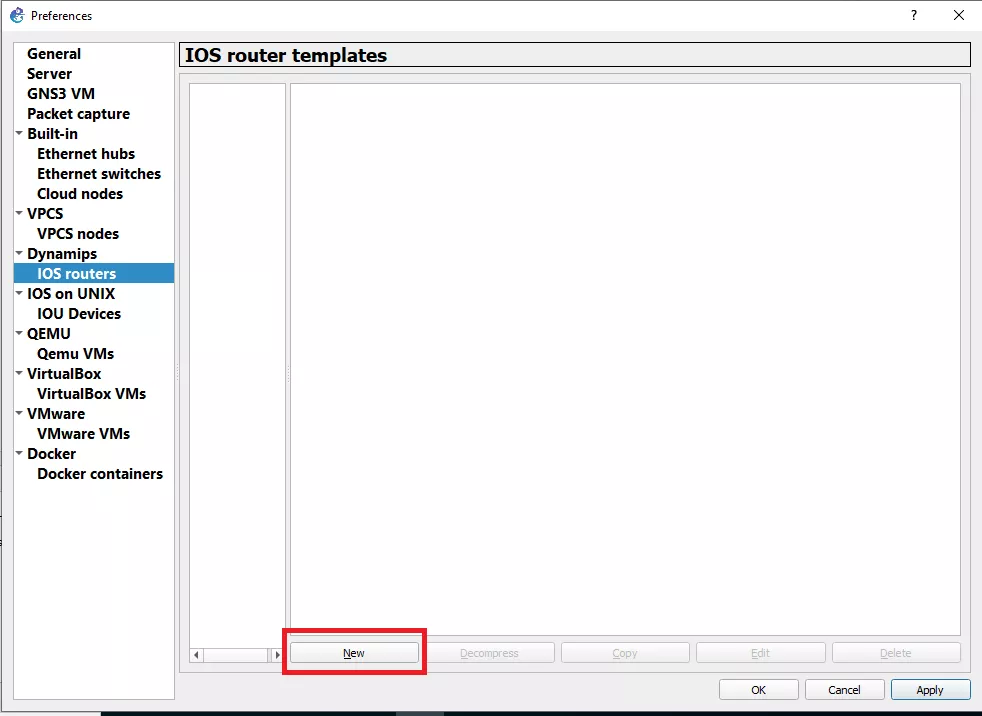

در پنجره باز شده بر روی گزینه IOS routers کلیک کرده و New را انتخاب کنید.

اضافه کردن روتر به نرم افزار GNS3

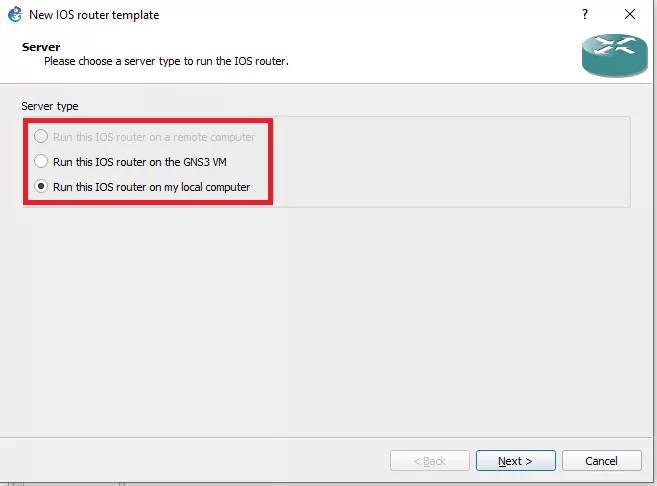

در این قسمت محل آپلود فایل را  Run this IOS router on my local computer انتخاب کنید .

توجه کنید در صورتی که از GNS3 vm  یا Remote server استفاده می کنید می توانید از دو گزینه بالا استفاده کنید تا فایل در آنها آپلود شود.

اضافه کردن روتر به نرم افزار GNS3

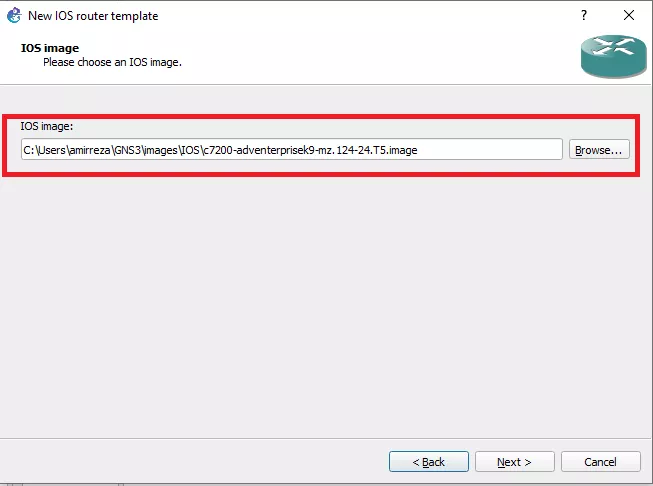

در این قسمت مکان فایل IOS Router را مشخص می کنید.

اضافه کردن روتر به نرم افزار GNS3

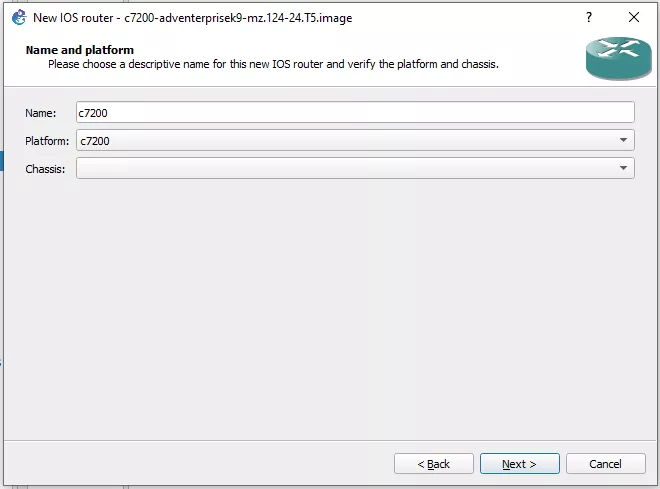

در این قسمت Name و Platform مربوطه شناسایی می شود. و بر روی Next کلیک کنید.

اضافه کردن روتر به نرم افزار GNS3

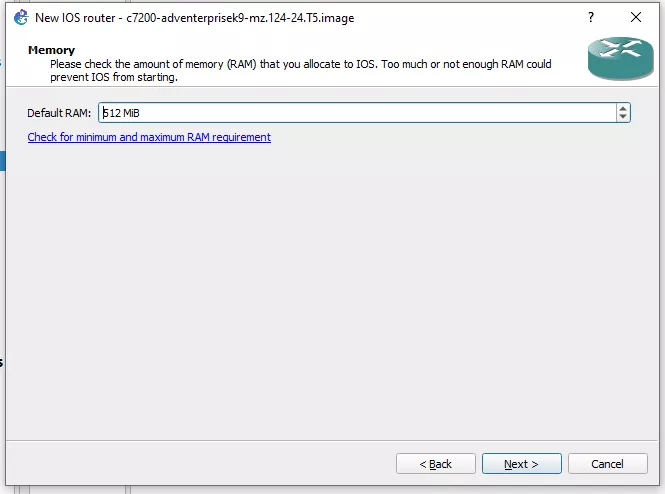

در اینجا مقدار رم اختصاص داده شده به روتر را مشخص می کنیم. که می توانیم آنرا به صورت پیشفرض در نظر بگیریم.



اضافه کردن روتر به نرم افزار GNS3

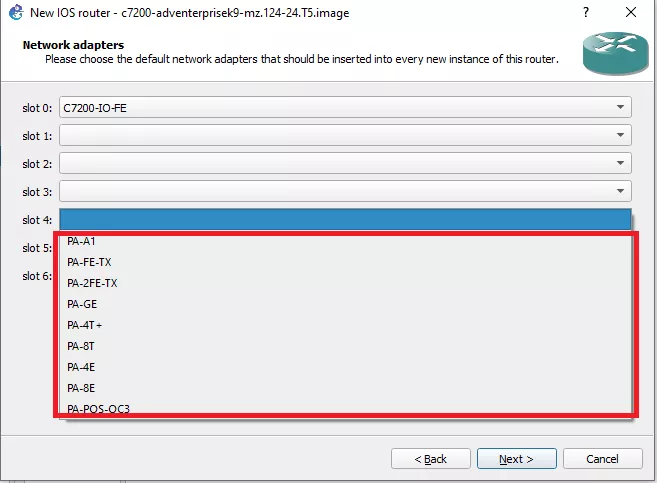

در این بخش با کلیک بر روی هر اسلات با توجه به نیازتان می توانید interface های مختلف را به روتر اضافه کنید.

اضافه کردن روتر به نرم افزار GNS3

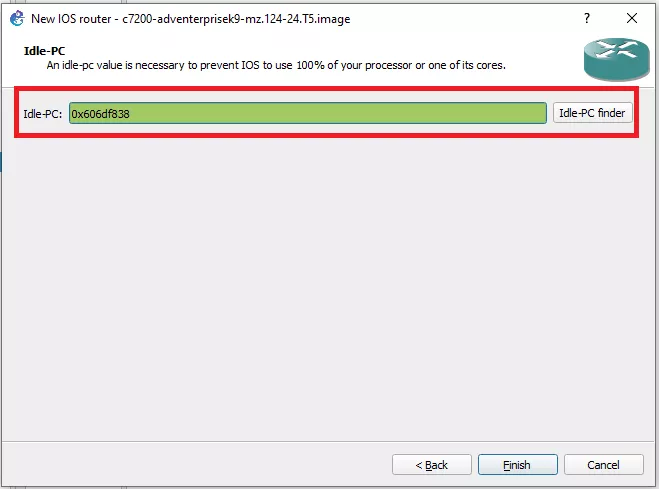

در این بخش باید Idle-PC را مشخص کنید. با کلیک بر روی گزینه Idle-PC finder این مقدار به صورت خودکار پیدا می شود.

در صورت کار نکردن این گزینه می توانید Idle-PC مناسب برای روتر را از اینترنت پیدا کنید و آن را به صورت دستی وارد کنید.

سپس بر روی Finish کلیک کنید.

توجه کنید که در صورت وارد نکردن مقدار  Idle-PC بعد از روشن کردن روتر  از 100 درصد cpu  سیستم شما استفاده می شود. و برای جلو گیری کردن از این مورد و استفاده هم زمان از چند روتر ، حتما این مقدار را وارد کنید.



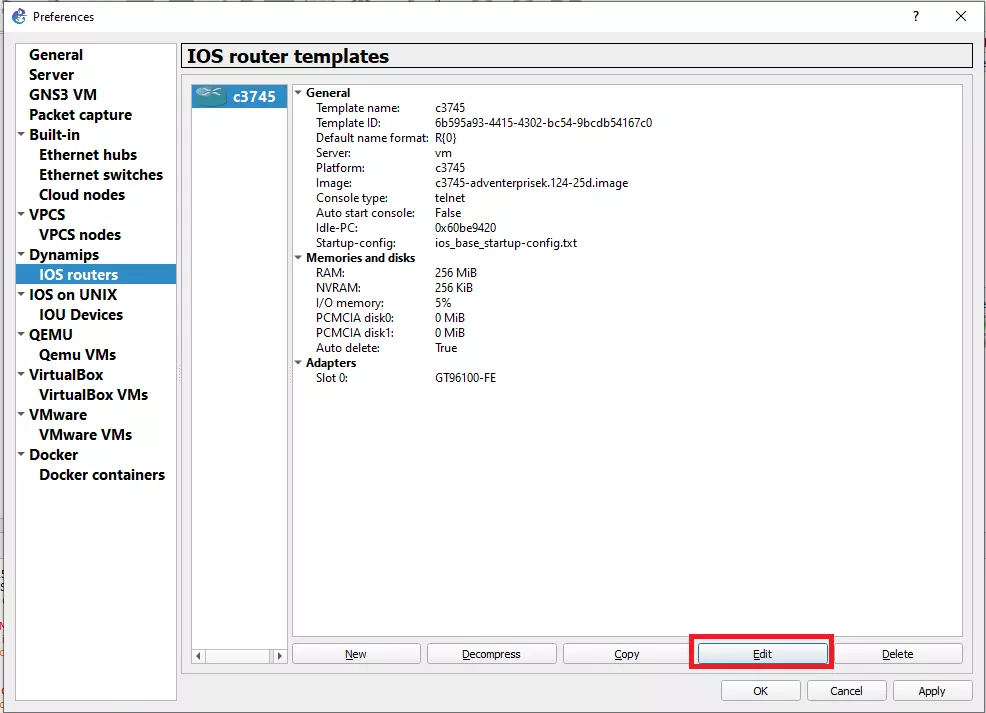

اضافه کردن روتر به نرم افزار GNS3



اکنون روتر با موفقیت اضافه شده است.

در صورت نیاز با استفاده از گزینه Edit می توانید به تنظیمات روتر با جزیات بیشتری دسترسی پیدا کنید.



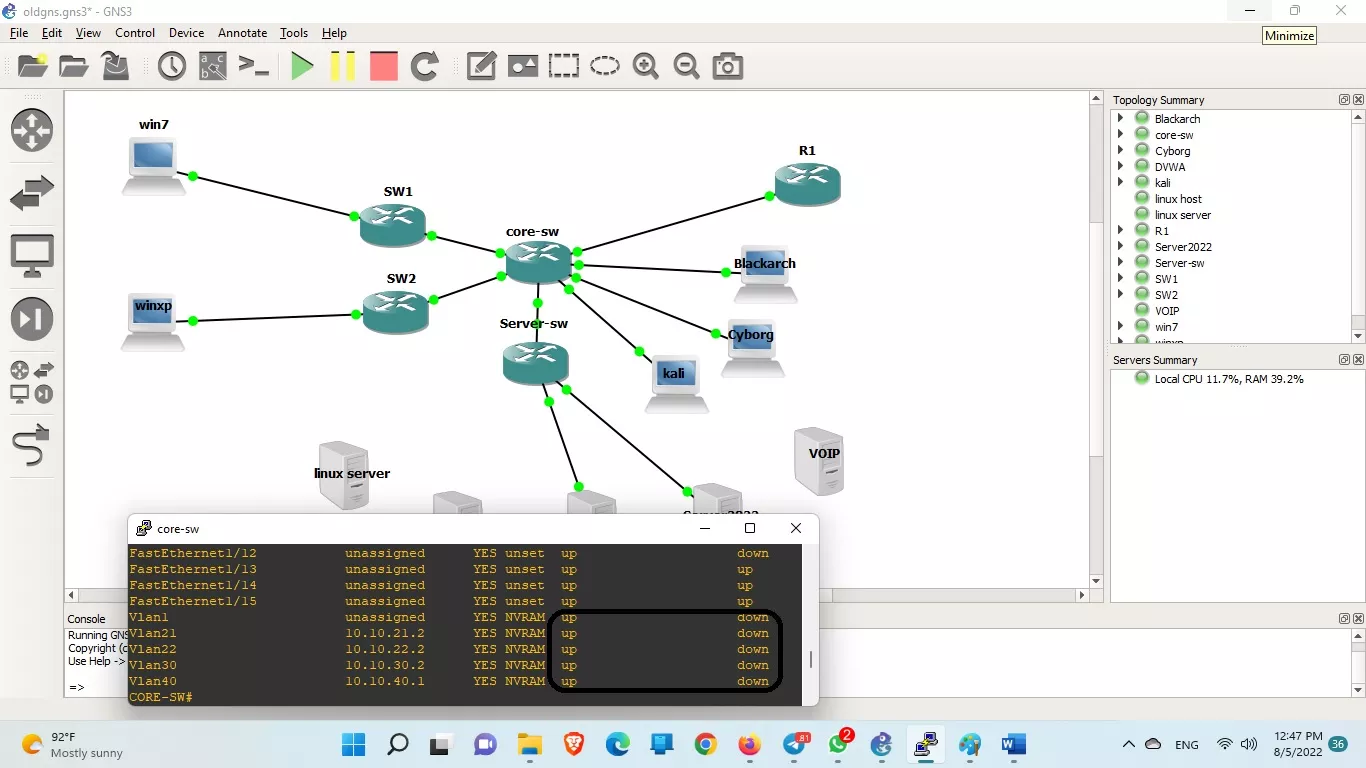

حالا می توانید یک Project ایجاد کنید و روتر را از قسمت روتر ها به آن اضافه کنید. و آن را start کنید و با استفاده از  گزینه console به CLI آن دسترسی پیدا کنید.

 نکته : اگر از سیستم عامل ویندوز استفاده می کنید باید ابتدا یک نرم افزار مثل putty  را نصب کنید . سپس آن را همانند تصویر زیر به عنوان Console Application به نرم افزار GNS3 معرفی کنید.



آموزش اضافه کردن روتر های سیسکو به نرم افزار GNS3



در مطلب بعدی به نحوه استفاده از Remote server ، GNS3 vm و اضافه کردن سوئیچ به نرم افزار GNS3 می پردازیم.
