تفاوت ISL و Dot1Q در چیست؟

بصورت کلی برای جداسازی VLAN ها در شبکه های کامپیوتری و بصورت ویژه در حوزه سیسکو ، دو پروتکل لایه دو معروف کاربرد دارند ، اولین پروتکل به نام ISL یا Inter Switch Link می باشد و دومین پروتکل که معروف تر از اولی است به نام 802.1q یا دات وان کیو ( که توسط IEEE به عنوان یک استاندارد شناخته می شود ) شناخته می شود ، در این مطلب می خواهیم به بررسی تفاوت بین این دو پروتکل بپردازیم پس با ما باشید.

دوره های شبکه، برنامه نویسی، مجازی سازی، امنیت، نفوذ و ... با برترین های ایران

پروتکل ISL چیست؟

ISL یک پروتکل اختصاصی شرکت سیسکو است. در واقع این پروتکل حمل کننده VLan  های بین سوییچ ها میباشد یعنی بر روی Trunk  کار میکند و میشود گفت یک پروتکل Trunking میباشد.

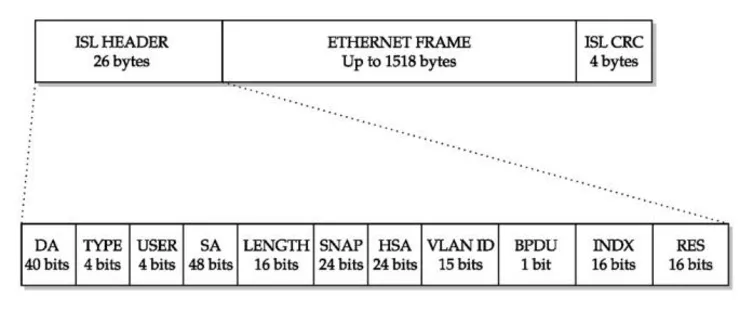

ساختار ISL

فریم‌های ISL با افزودن یک هدر 30 بایتی به ابتدای فریم اترنت کار میکنند.

این هدر شامل :

  1. VLAN
  2. CRC

تفاوت ISL و Dot1Q در چیست؟

ویژگی ها و معایب ISL

مزایا:

  1. Integrity با تجهیزات سیسکو
  2. ISL تضمین می‌کند که Payload بدون هیچ تغییری از یک سوئیچ به سوئیچ دیگر منتقل شود

معایب:

  1. تنها در تجهیزات سیسکو استفاده میشه
  2. به دلیل اینکه هدر 30 بایتی اضافه میکنه سربار دارد در شبکه
  3. تعداد Vlan هایی که میشه ساخت تا 1024 VLAN

بریم سراغ Config  در سوییچ:

switch(config)# interface [interface_id
switch(config-if)# switchport mode trunk
switch(config-if)# switchport trunk encapsulation isl

پروتکل پرطرفدار  802.1Q

802.1Q یک استاندارد باز است که توسط IEEE توسعه یافته است و در تمامی تجهیزات شبکه قابل استفاده میباشد

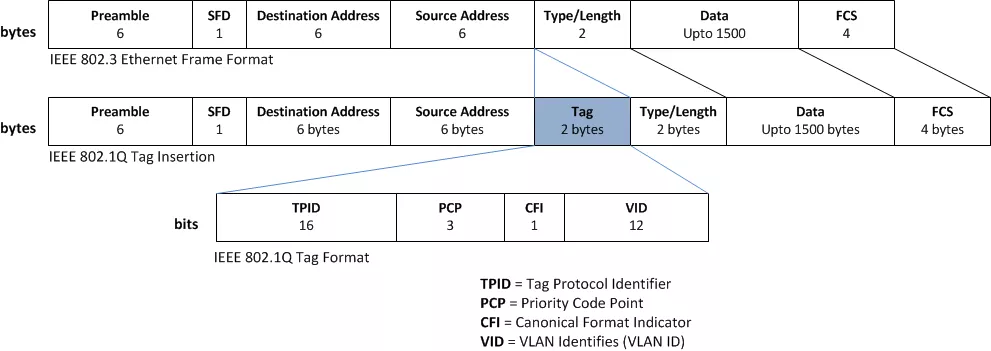

 ساختار فریم 802.1Q

در پروتکل 802.1Q، یک تگ 4 بایتی به Frame اترنت اضافه میکند که شامل اطلاعات مربوط به VLAN است.یک تگ 4 بایتی به فریم اترنت استاندارد اضافه می‌شود. این تگ به عنوان "VLAN tag" شناخته می‌شود و در داخل فریم اترنت، بین هدر اترنت (Ethernet Header) و فیلد نوع (EtherType) قرار می‌گیرد به خاطر حجم کم  تأثیر کمی بر اندازه فریم دارد.

تفاوت ISL و Dot1Q در چیست؟

ویژگی ها و معایب 802.1Q
مزایا :

  1. استاندارد بودن و پشتیبانی در تجهیزات مختلف
  2. سربار کمتر نسبت به ISL
  3. پشتیبانی از 4096 VLAN

Config های  مهم 802.1Q

switch(config)# interface [interface_id]
switch(config-if)# switchport mode trunk
switch(config-if)# switchport trunk encapsulation dot1q

مقایسه ISL و 802.1Q

1. استاندارد بودن: ISL اختصاصی سیسکو و 802.1Q استاندارد باز است.
2. اندازه فریم: ISL هدر 30 بایتی اضافه می‌کند در حالی که 802.1Q تنها 4 بایت اضافه می‌کند.
3. پشتیبانی از VLANها:ISL تا 1024 VLAN و 802.1Q تا 4096 VLAN پشتیبانی می‌کند.
4. سازگاری: 802.1Q با تمامی تجهیزات سازگار است، در حالی که ISL فقط در تجهیزات سیسکو کار می‌کند.
5. کاربردها: 802.1Q به دلیل سازگاری بیشتر و کارایی بهتر در محیط‌های متنوع‌تر استفاده می‌شود.

FeatureISL802.1Q
Supported VLANsNormal and extended rangeNormal and extended range
Protocol defined byCiscoIEEE
Eapsulates original frame or inserts tagEncapsulatesInserts tag
Native VLAN supportNoYes
